Manutenção Preditiva e Inspeção Periódica de Porta-Paletes e Gôndolas em Atacarejos e CDs em MS: Laudos Técnicos, Normas ABNT NBR 15524-2 e Prevenção de Flambagem Estrutural

A manutenção preventiva e a inspeção periódica de sistemas porta-paletes e gôndolas de alta capacidade em atacarejos e centros de distribuição em Mato Grosso do Sul são exigências normativas obrigatórias balizadas pela norma ABNT NBR 15524-2 e pelas diretrizes de segurança da NR-11 e NR-17 do Ministério do Trabalho. A verificação técnica contínua por engenheiros habilitados com emissão de Anotação de Responsabilidade Técnica (ART via CREA-MS) elimina o risco de colapso estrutural por flambagem em colunas danificadas por empilhadeiras, prevenindo acidentes graves e paralisações operacionais nos principais polos logísticos de Campo Grande, Três Lagoas e Dourados.

Regulamentação Técnica ABNT NBR 15524 e a Responsabilidade dos Operadores Logísticos

Em centros de distribuição e hipermercados de atacarejo em MS, onde estruturas verticais suportam dezenas de toneladas de mercadorias acima do nível de circulação de clientes e operadores, a integridade mecânica dos porta-paletes e gôndolas integradas é vital. A norma ABNT NBR 15524-2 (Sistemas de Armazenamento - Estantes Selecionáveis para Paletes - Parte 2: Diretrizes para o Uso, Operação e Manutenção) estabelece que o proprietário ou operador do sistema de armazenamento é legalmente responsável por manter as instalações em condições de trabalho seguras.

Impactos acidentais provocados pelas patolas de empilhadeiras retráteis e patoladas durante manobras em corredores operacionais de 2,80m a 3,20m de largura provocam deformações plásticas localizadas nos perfis de aço estrutural montantes. Mesmo uma deformação milimétrica em uma coluna de 8 metros de altura reduz drasticamente o momento de inércia da seção transversal, acelerando o fenômeno de flambagem por compressão axial quando submetida à carga máxima nominal de projeto.

Classificação dos Níveis de Dano Conforme NBR 15524-2: Verde, Amarelo e Vermelho

Durante a auditoria estrutural em campo, os engenheiros inspetores utilizam gabaritos de deformação graduados para medir o desvio de prumo e a flecha residual nas colunas montantes e travessas horizontais. A norma segmenta as anomalias detectadas em três zonas de risco operacional:

• Risco Verde (Excelente a Aceitável): Deformações na coluna inferiores a 3,0 mm em um trecho medido de 1 metro. A estrutura pode permanecer em operação regular com registro no histórico da manutenção preditiva.
• Risco Amarelo (Atenção / Reparo Programado): Deformação residual entre 3,0 mm e 5,0 mm em 1 metro. O nível de armazenamento afetado deve ter sua carga descarregada assim que viável operacionalmente e o componente substituído em até 45 dias corridos.
• Risco Vermelho (Perigo Iminente / Interdição Imediata): Deformação superior a 5,0 mm em coluna ou qualquer fissura em solda de conector de travessa. A baia deve ser imediatamente isolada e descarregada, sendo proibida qualquer movimentação de carga no setor até a substituição física da peça danificada.

Tabela de Classificação de Riscos e Protocolos de Manutenção NBR 15524

Nível de Risco (Cor)	Limite de Deformação Plástica	Ação Operacional Exigida	Prazo Máximo de Intervenção
Verde (Baixo)	Inf. a 3,0 mm por metro linear	Monitoramento em inspeção mensal rotineira	Manutenção Preditiva / Próximo Ciclo
Amarelo (Médio)	De 3,0 mm a 5,0 mm por metro	Descarregamento do plano afetado e identificação visual	Substituição programada em 30 a 45 dias
Vermelho (Crítico)	Sup. a 5,0 mm ou trinca em solda	Interdição imediata da baia e alívio total de carga	Imediato (Suspensão de uso no ato)

Passo a Passo da Auditoria Técnica de Segurança em Sistemas de Armazenamento

A execução de um plano rigoroso de manutenção preditiva e preventiva em atacarejos e CDs em Mato Grosso do Sul exige o cumprimento metodológico das seguintes etapas de inspeção técnica:

1. Vistoria Visual e Registro fotográfico: Inspeção de 100% dos pés de coluna, protetores de coluna (chapa de aço min. 4.75mm), travessas longitudinais, diagonais de travamento e travas de segurança dos conectores em todos os corredores operacionais.

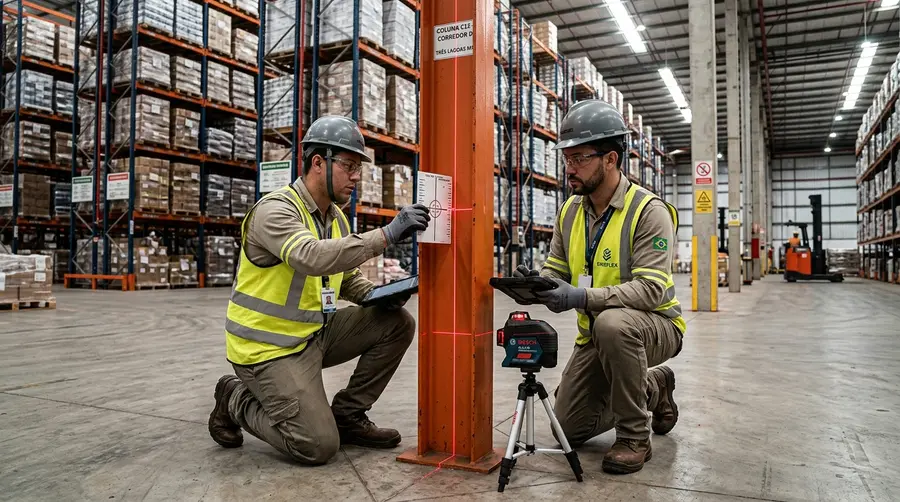

2. Verificação de Prumo com Nível a Laser Profissional: Medição do desvio de verticalidade das colunas montantes. O desvio máximo tolerado pela ABNT NBR 15524-1 é de H/500 (onde H é a altura livre da estrutura).
3. Auditoria de Sinalização de Capacidade de Carga: Confirmação da presença de placas de carga visíveis em todas as cabeceiras de fileira, indicando expressamente a carga máxima permitida por par de travessas e por plano de nivelamento (kg/nível).
4. Vistoria da Ancoragem no Piso Industrial: Inspeção do torque dos parabolts metálicos ou chumbadores químicos fixados na placa de concreto armado do galpão, garantindo absorção de vibração e torção.
5. Emissão de Laudo Técnico com ART CREA-MS: Elaboração do relatório de engenharia assinado por profissional credenciado no CREA-MS, contendo os pontos de intervenção e a nota fiscal de serviço.

Erros Comuns na Operação e Gambiarras que Causam Colapso de Racks

Auditorias realizadas em depósitos e atacarejos na região de Campo Grande e Dourados revelam falhas operacionais graves que comprometem a segurança e invalidam o seguro contra sinistros:

• Remoção de Travas de Segurança dos Conectores: Retirar o pino de trava para facilitar a mudança de altura das travessas expõe o plano ao risco de desengate acidental por garfos de empilhadeira em elevação.
• Soldagem Caseira de Perfis Danificados: Tentar desamassar colunas ou soldar pedaços de cantoneiras sem projeto de engenharia altera a microestrutura do aço estrutural dobrado a frio, criando pontos de fragilização térmica severa.
• Sobrecarregar Níveis Superiores: Concentrar os paletes mais pesados nas prateleiras superiores eleva o centro de gravidade do conjunto, reduzindo drasticamente a margem de estabilidade sísmica e dinâmica contra vibrações de máquinas.

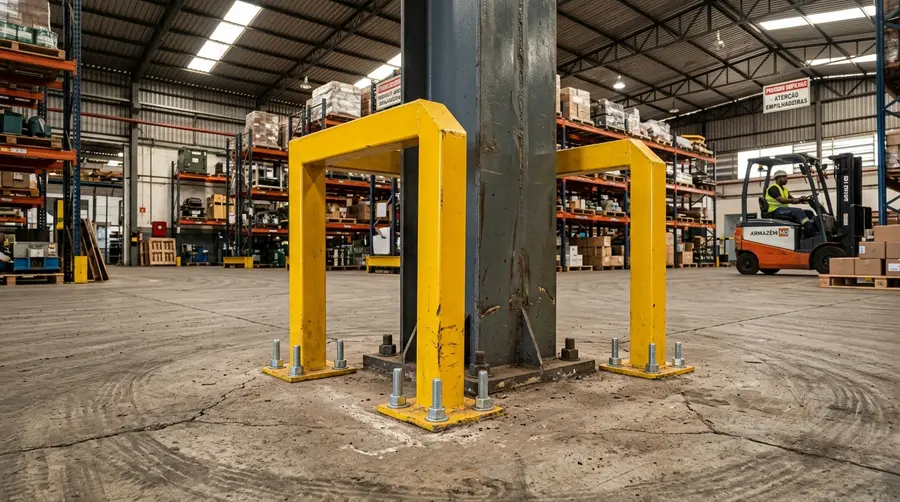

• Falta de Protetores Amortecedores: Operar corredores sem protetores de coluna frontais e protetores de cabeceira reforçados resulta em colisões diretas das empilhadeiras nos elementos estruturais principais.

Peças de Reposição e Substituição Segura sem Paralisar a Operação

Para garantir durabilidade superior a 15 anos nos sistemas de armazenamento sob as condições climáticas severas de calor e umidade do Centro-Oeste, os componentes de substituição devem possuir tratamento superficial anticorrosivo avançado. A aplicação de tinta pó epóxi-poliéster polimerizada em estufa a 200°C com espessura mínima de camada de 80 micras evita o surgimento de oxidação sob a película em ambientes de alta rotação de mercadorias.

Em intervenções de manutenção corretiva programada (Risco Amarelo e Vermelho), a substituição de colunas ou travessas deve utilizar o sistema de macaqueamento hidráulico temporário certificado. Esse dispositivo sustenta o peso dos níveis superiores com total segurança enquanto o módulo danificado é substituído por peças originais com gabarito de furação de alta precisão (passo 50mm ou 75mm).

Fatores de Investimento e Retorno do Investimento (ROI) em Segurança Estrutural

O custo de implementação de um programa anual de inspeções preditivas e manutenção preventiva em portas-paletes representa menos de 1,5% do valor total investido na estrutura física de armazenamento. Em contrapartida, o impacto financeiro de uma ruptura estrutural inclui a perda total das mercadorias estocadas, interdição do imóvel pelo Corpo de Bombeiros e Defesa Civil, autuações fiscais do Ministério do Trabalho e indenizações trabalhistas de elevado montante.

A comprovação de inspeções periódicas regidas pela ABNT NBR 15524-2 com emissão de ART junto ao CREA-MS reduz a apólice de seguro patrimonial das instalações logísticas em até 18%, gerando uma economia operacional que cobre integralmente o custo das auditorias preditivas.

Perguntas Frequentes sobre Manutenção e Inspeção de Porta-Paletes em MS

1. Com qual frequência os sistemas porta-paletes e gôndolas pesadas devem ser inspecionados?

De acordo com a norma ABNT NBR 15524-2, a inspeção visual diária deve ser realizada pelos próprios operadores de empilhadeiras e encarregados de depósito ao identificarem qualquer colisão. Além dessa checagem rotineira, deve ser executada uma inspeção semanal ou mensal por equipe interna treinada, e obrigatoriamente uma auditoria técnica formal anual conduzida por engenheiro especialista independente com emissão de laudo técnico estrutural e Anotação de Responsabilidade Técnica (ART) registrada no CREA-MS.

2. É permitido reparar colunas de porta-paletes amassadas através de desempenamento ou solda?

Não. A ABNT NBR 15524-2 proíbe categoricamente o desamassamento a frio com marreta ou o aquecimento com maçarico de colunas e travessas deformadas por impactos de empilhadeiras. O trabalho mecânico a frio provoca o encruamento e trincas microscópicas no aço estrutural, enquanto o aquecimento altera o tratamento térmico do material, reduzindo sua resistência mecânica original. A única procedimento homologado pelas normas de engenharia é a substituição integral da peça danificada por uma nova fornecida pelo fabricante de acordo com o projeto estrutural original.

3. Quais são as penalidades para empresas de varejo e logística que não realizam a manutenção conforme a NR-11?

Empresas de atacarejo, supermercados e centros de distribuição que operam estruturas de armazenamento sem laudo técnico de integridade estrutural atualizado estão sujeitas a autuações e interdições imediatas pelos auditores fiscais do trabalho com base na NR-11 e NR-17. Em caso de tombamento de estruturas com lesão corporal de trabalhadores ou clientes, os gestores operacionais e diretores respondem civil e criminalmente por negligência, além do cancelamento da cobertura da apólice de seguro contra sinistros decorrentes de falha de manutenção preditiva.
