Manutenção Preventiva e Inspeção Periódica de Porta-Paletes e Gôndolas em MS: Laudo de Integridade Estrutural ABNT NBR 15524 e NBR 16259

Nesta quinta-feira, 24 de setembro de 2026, a intensificação das vistorias de segurança do trabalho e engenharia legal em Mato Grosso do Sul alerta os gestores de centro de distribuição, redes de supermercados, atacarejos e depósitos industriais sobre a obrigatoriedade da auditoria técnica anual nos sistemas de armazenagem estáticos. Dados levantados em conjunto com órgãos de fiscalização do trabalho e com o Conselho Regional de Engenharia e Agronomia de Mato Grosso do Sul (CREA-MS) apontam que colapsos estruturais em porta-paletes e gôndolas industriais decorrem, em 90% dos casos, de microdanos acumulados decorrentes de abalroamento por empilhadeiras, ausência de pinos de trava de segurança e ausência de laudo de inspeção periódico. Para prevenir acidentes fatais e interdições operacionais em Campo Grande, Dourados, Três Lagoas e Corumbá, empresas devem implementar imediatamente o protocolo de **inspeção técnica visual e instrumental com emissão de Laudo de Integridade Estrutural e Anotação de Responsabilidade Técnica (ART)** baseado nas normas **ABNT NBR 15524-1, NBR 15524-2 e NBR 16259**.

A conformidade de segurança dos sistemas de armazenagem não se restringe a uma exigência burocrática; ela constitui o pilar de proteção da integridade física dos trabalhadores e da preservação do patrimônio comercial conforme a Norma Regulamentadora NR-12 do Ministério do Trabalho. A auditoria estrutural regular permite identificar deformações milimétricas em colunas e travessas antes que ocorra a flambagem repentina do aço, classificando os riscos nos níveis normatizados Verde, Amarelo e Vermelho e orientando a substituição segura dos componentes danificados por peças originais de fábrica.

1. O Arcabouço Normativo: ABNT NBR 15524-1, NBR 15524-2 e ABNT NBR 16259

A segurança de sistemas de estocagem pesada no Brasil é regida por um arcabouço técnico rigoroso que estabelece diretrizes de cálculo, montagem, utilização e inspeção preventiva. A ABNT (Associação Brasileira de Normas Técnicas) divide as exigências entre estruturas pesadas de retaguarda (porta-paletes) e mobiliário de salão de vendas (gôndolas metálicas):

• ABNT NBR 15524-1 (Sistemas de Armazenamento Estáticos: Porta-Paletes Selecionáveis — Parte 1: Termos e Definições, Princípios de Projeto): Define os parâmetros de dimensionamento dos perfis formados a frio (conforme NBR 14762), coeficientes de segurança contra colapso e métodos de verificação de resistência sob cargas combinadas estáticas e dinâmicas.
• ABNT NBR 15524-2 (Sistemas de Armazenamento Estáticos: Porta-Paletes Selecionáveis — Parte 2: Diretrizes para Uso e Manutenção): Torna compulsória a nomeação interna da figura do PRSES (Person Responsible for Storage Equipment Safety — Pessoa Responsável pela Segurança dos Equipamentos de Armazenamento) e estabelece a obrigatoriedade de inspeções visuais semanais, mensais e auditorias anuais por engenheiro especialista independente.
• ABNT NBR 16259 (Gôndolas Metálicas para Uso Comercial — Requisitos de Segurança e Métodos de Ensaio): Regulamenta a medição da deflexão limite (L/200) sob carga máxima distribuída, estabilidade transversal contra tombamento em corredores de supermercados e integridade dos encaixes dos consolos.
• Norma Regulamentadora NR-12 (Segurança no Trabalho em Máquinas e Equipamentos): Exige proteção física contra colisões nas bases de colunas (guard-rails), placas de identificação de carga visíveis em todas as estruturas e registros atualizados de manutenção preventiva.

2. Classificação dos Níveis de Dano Conforme a NBR 15524: Verde, Amarelo e Vermelho

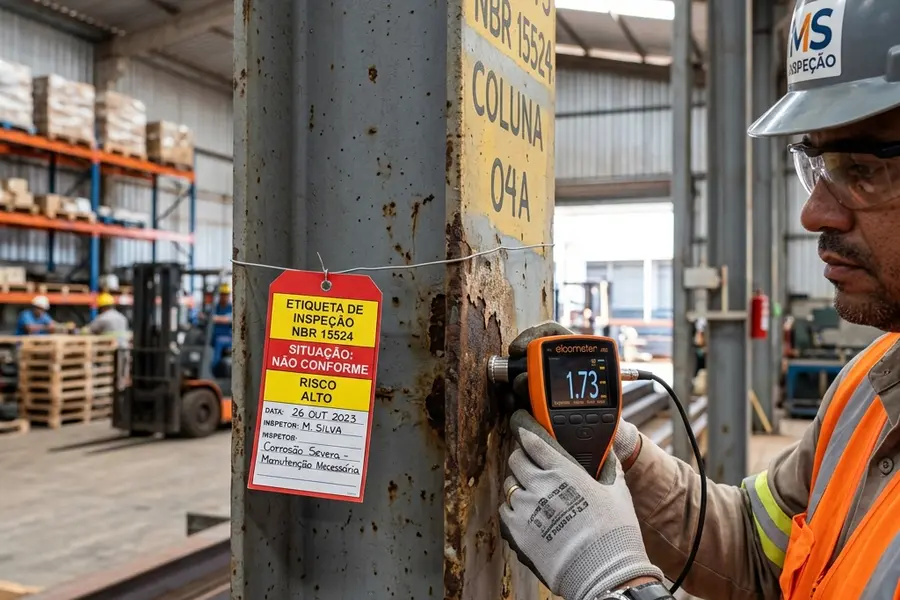

Durante a auditoria de campo em depósitos e lojas em Mato Grosso do Sul, o engenheiro inspetor da Montar Gôndolas aplica medidores de folga e prumos digitais para quantificar as deformações permanentes em colunas, montantes e diagonais. Conforme a NBR 15524-2, os danos são classificados em três níveis de gravidade que determinam as ações operacionais imediatas:

1. Nível Verde (Dano Tolerável / Monitoramento):
   • Definição Técnica: Deformações na coluna inferiores a 3,0 mm em um comprimento de medição de 1,00 m (na direção do plano da estrutura) ou inferiores a 5,0 mm no plano da diagonal.
   • Ação Requerida: A estrutura pode permanecer operando normalmente. O dano é registrado no relatório de inspeção e deve ser reavaliado na próxima auditoria periódica.
2. Nível Amarelo (Dano Moderado / Manutenção Programada em 45 Dias):
   • Definição Técnica: Deformações na coluna entre 3,0 mm e 6,0 mm em um comprimento de 1,00 m no plano da estrutura, ou entre 5,0 mm e 10,0 mm no plano transversal.
   • Ação Requerida: Interdição imediata do descarregamento de novos paletes nas posições afetadas. A empresa tem o prazo máximo de 45 dias para providenciar a substituição da peça danificada por componente original de fábrica. Caso o descarregamento da carga existente seja realizado, o nível deve ser tratado como Vermelho.
3. Nível Vermelho (Dano Crítico / Interdição Esvaziamento Imediato):
   • Definição Técnica: Deformações permanentes superiores a 6,0 mm em 1,00 m na coluna, fissuras visíveis nas cordões de solda dos consolos, ausência de chumbadores de base ou amassamentos severos causados por impacto direto de empilhadeiras.
   • Ação Requerida: Interdição imediata e isolamento físico de todo o vão da estrutura. Esvaziamento seguro de todas as posições de paletes acima e ao lado do componente afetado. A estrutura só pode ser liberada após a substituição integral do componente e emissão de novo laudo com ART/CREA-MS.

3. Passo a Passo do Protocolo de Inspeção e Manutenção Preventiva

A execução do plano de manutenção preventiva em instalações comerciais e logísticas requer uma metodologia rigorosa de auditoria. A equipe de engenharia da Montar Gôndolas atua nos seguintes passos técnicos:

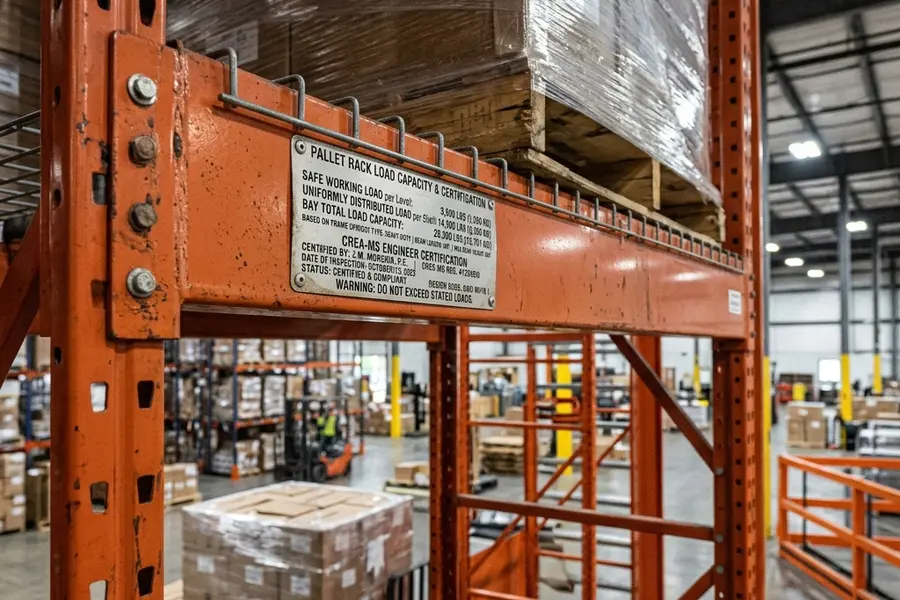

1. Análise da Placa de Capacidade de Carga e Projeto As-Built: Verificação da presença de placas metálicas de sinalização com os limites máximos de carga por nível e por par de vigas. Caso o projeto original em CAD não esteja disponível, é realizada a reconstituição do cálculo estrutural conforme NBR 14762.

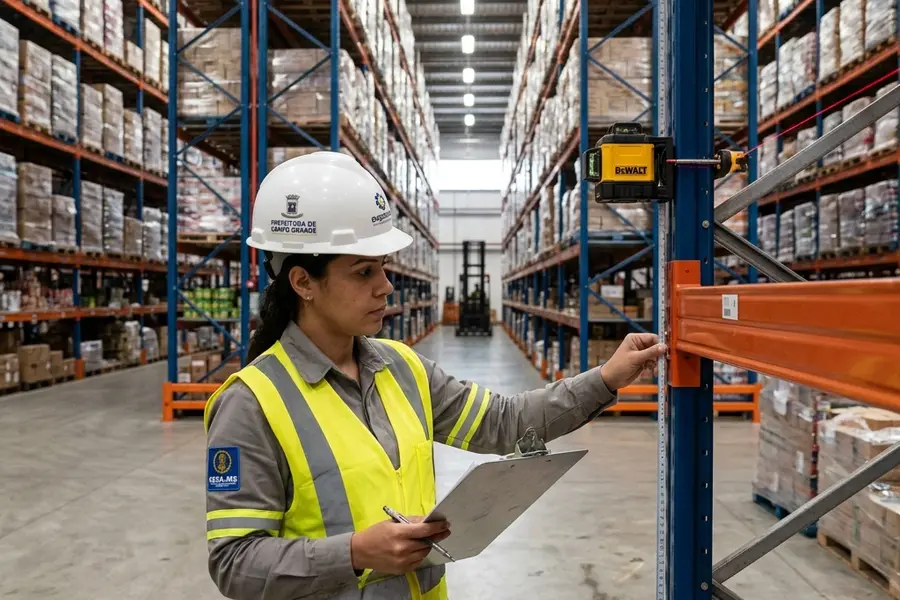

2. Inspeção de Prumo e Verticalidade com Laser Optoeletrônico: Aferição do desvio de verticalidade das colunas principais. O desvio máximo tolerado pela norma é de H/500 (altura da coluna dividida por 500). Desvios superiores indicam recalque de piso ou colisão severa.
3. Auditoria nos Pinos de Trava de Segurança das Travessas: Verificação individual de 100% das conexões entre vigas e colunas. A ausência do pino de aço de travamento expõe a viga ao desacoplamento acidental provocado pelo garfo da empilhadeira durante a subida do palete.
4. Verificação da Ancoragem de Base e Protetores de Coluna: Exame dos chumbadores expansivos (parabolts) no piso de concreto e verificação da integridade das proteções metálicas de pé de coluna (guard-rails).
5. Emissão de Relatório Fotográfico de Não Conformidades, Laudo com ART/CREA-MS: Elaboração de parecer técnico detalhado com mapa topográfico do galpão, categorização por cores de risco (Verde, Amarelo e Vermelho) e registro formal no Conselho Regional de Engenharia de MS.

4. Casos Especiais e Limitações Técnicas: Por Que Soldas e Enxertos São Estritamente Proibidos

Uma das práticas incorretas mais perigosas observadas em depósitos de Mato Grosso do Sul é a tentativa de "reformar" colunas porta-paletes amassadas utilizando enxertos de cantoneiras comuns e soldas manuais no local. A engenharia da Montar Gôndolas adverte rigorosamente sobre a proibição dessa prática:

• Perda de Propriedades Mecânicas do Aço Formado a Frio: Os perfis estruturais de porta-paletes e gôndolas industriais são fabricados com aços de alta tenacidade temperados durante a conformação a frio. A aplicação do calor excessivo do arco elétrico de solda manual altera a microestrutura cristalina do aço, criando zonas afetadas pelo calor (ZAC) frágeis e suscetíveis à ruptura repentina sob carga.
• Proibição Expressa na NBR 15524-2: A norma proíbe categoricamente qualquer reparo por solda ou desamassamento mecânico a martelo em colunas ou vigas danificadas. A única intervenção corretiva autorizada pela ABNT é a substituição do componente por peça nova, com perfil e espessura idênticos ao projeto homologado.
• Invalidade da Cobertura de Seguro Patrimonial: Em caso de colapso estrutural com danos a mercadorias ou trabalhadores, seguradoras recusam o pagamento de indenizações caso seja constatada a presença de soldas de reparo não homologadas na estrutura metálica.

5. Erros Comuns e Riscos de Engenharia no Armazenamento Industrial

A negligência na manutenção preventiva de estruturas metálicas expõe as empresas a graves sinistros logísticos e responsabilização criminal dos gestores:

1. Superlotação de Níveis sem Respeito à Carga Nominal: O acúmulo de paletes com peso superior à capacidade estampada na placa de sinalização faz com que as vigas sofram deflexão plástica irreversível, levando ao colapso do par de travessas.
2. Alteração do Layout sem Recálculo Estrutural: Remover o primeiro nível de vigas térreo para abrir espaço para transpaleteiras altera o comprimento de flambagem da coluna. Essa modificação simples reduz a capacidade de carga de todo o módulo em até 40%.
3. Uso de Paletes Danificados ou de Dimensões Incompatíveis: Paletes de madeira quebrados ou subdimensionados caem entre os vãos das vigas centrais, causando acidentes de queda de altura e desestabilização da carga sob os servidores.
4. Ausência de Re-aperto de Chumbadores de solo: A trepidação constante causada pelo tráfego de empilhadeiras afrouxa as porcas dos parafusos de expansão do piso, permitindo que os montantes oscilem lateralmente.

6. Tabela Comparativa: Matriz de Níveis de Dano e Ações Obrigatorias conforme NBR 15524

Confira o resumo operacional dos níveis de inspeção que os profissionais de SESMT, almoxarifado e engenharia de manutenção devem aplicar diariamente:

Classificação de Dano	Limite de Deformação Permitido	Status Operacional da Posição	Ação Corretiva Obrigatória
Nível Verde	Deformação < 3,0 mm em 1,00 m na coluna	Liberado para Operação Normal	Registrar no log de manutenção e reavaliar em 12 meses
Nível Amarelo	Deformação entre 3,0 mm e 6,0 mm na coluna	Interdição Parcial (Sem Carga Nova)	Substituição do componente no prazo máximo de 45 dias
Nível Vermelho	Deformação > 6,0 mm ou soldas trincadas	Interdição Total e Esvaziamento Imediato	Isolamento físico, descarregamento urgente e substituição
Falta de Trava de Segurança	Pino de trava ausente na conexão viga-coluna	Risco Elevado de Desacoplamento	Instalação imediata de pino de aço calibrado
Falta de Placa de Carga	Ausência da sinalização de limite máximo	Não Conforme com NR-12 e NBR 15524	Instalação de placa metálica com laudo ART/CREA-MS

7. Manutenção, Durabilidade e Rotinas de Inspeção Semanal e Anual

Para garantir a vida útil superior a 20 anos dos porta-paletes e gôndolas industriais, a Montar Gôndolas recomenda a implementação do programa interno de manutenção preventiva em três níveis:

• Inspeção Visual Diária/Semanal (Operacional): Realizada pelos próprios operadores de empilhadeiras e conferentes de estoque, focando na identificação imediata de abalroamentos recentes, vigas tortas ou fardos desestabilizados.
• Inspeção Técnica Mensal (Interna - PRSES): Conduzida pelo responsável nomeado pela segurança dos equipamentos de armazenamento, com preenchimento de checklist de verificação de travamento e conservação de piso.
• Auditoria Anual Externa com Laudo e ART/CREA-MS: Inspeção minuciosa realizada por engenheiro estrutural independente da Montar Gôndolas, englobando medições instrumentais de verticalidade, testes de ultra-som de solda e emissão de laudo técnico registrado no Conselho de Engenharia de MS.

8. Fatores de Preço, ROI e Custo Total de Propriedade (TCO)

O investimento na contratação de inspeções periódicas de integridade estrutural e na manutenção preventiva de porta-paletes e gôndolas possui um retorno sobre o investimento (ROI) incalculável quando comparado aos custos de um colapso catastrófico. O valor de uma auditoria completa com laudo ART/CREA-MS representa menos de 1% do custo de reposição de mercadorias destruídas em caso de queda de um único tramo de porta-paletes.

Além de evitar prejuízos materiais massivos e paralisações operacionais causadas por interdições fiscalizatórias do Ministério do Trabalho, a manutenção preventiva periódica estende a durabilidade patrimonial das estruturas metálicas por décadas, reduzindo o custo total de propriedade (TCO) das instalações comerciais em Mato Grosso do Sul.

9. Perguntas Frequentes (FAQ) sobre Inspeção e Manutenção de Porta-Paletes em MS

1. Com que frequência a legislação e as normas brasileiras exigem a realização de laudos de integridade estrutural em porta-paletes em MS?

Conforme determina a norma ABNT NBR 15524-2 (Sistemas de Armazenamento Estáticos — Diretrizes para Uso e Manutenção) e os preceitos da NR-12 do Ministério do Trabalho, as estruturas porta-paletes e estantes industriais pesadas devem passar por uma inspeção técnica minuciosa realizada por engenheiro habilitado com frequência mínima de 12 meses (inspeção anual). No entanto, em depósitos com tráfego muito intenso de empilhadeiras ou com histórico frequente de pequenas colisões, recomenda-se a realização de auditorias semestrais para garantir que defeitos de Nível Amarelo sejam identificados e sanados antes de evoluírem para riscos de Nível Vermelho.

2. É permitido realizar soldas de reparo ou desamassar a marreta uma coluna de porta-paletes atingida por empilhadeira em Campo Grande MS?

Não. É estritamente proibido realizar qualquer tipo de desamassamento mecânico a martelo ou reparo por solda em colunas, montantes, travessas ou diagonais de porta-paletes e gôndolas industriais. A ABNT NBR 15524-2 veda categoricamente o aquecimento do aço por solda manual, pois a zona afetada pelo calor (ZAC) perde a resistência têmpera original do perfil formado a frio, tornando a peça frágil e propensa à colapso sob carga. A única ação corretiva homologada por engenharia é a remoção completa do componente danificado e a substituição por uma peça nova original de fábrica com as mesmas especificações de aço e espessura do projeto.

3. Quais são os documentos exigidos pela fiscalização do trabalho e pelos bombeiros para comprovar a segurança dos porta-paletes em galpões de MS?

Durante uma fiscalização de rotina ou vistoria de renovação de alvará, a comissão fiscalizadora exige: 1) O Laudo Técnico de Integridade Estrutural atualizado, assinado por engenheiro mecânico ou civil habilitado; 2) A Anotação de Responsabilidade Técnica (ART) quitada junto ao CREA-MS correspondente à inspeção realizada; 3) O livro ou registro formal de nomeação do PRSES (Pessoa Responsável pela Segurança dos Equipamentos de Armazenamento); 4) O histórico documentado das inspeções visuais semanais e mensais realizadas pela equipe interna; e 5) A comprovação visual de que todas as estruturas possuem placas metálicas de capacidade máxima de carga legíveis e pinos de trava de segurança instalados nas travessas.

10. Autoria e Revisão Técnica

Artigo elaborado e assinado tecnicamente por:
Eng. Carlos Eduardo Mendonça — Engenheiro Mecânico e de Estruturas Metálicas
CREA-MS Registro 48.912/D — Especialista em Perícia de Estruturas de Armazenamento, Ensaios de Carga e Inspeção NBR 15524 / NBR 16259.

Revisão de Conteúdo e Conformidade com Engenharia de Segurança:
Consultoria Técnica Montar Gôndolas — Unidade de Atendimento a Manutenção Industrial e Varejo em Campo Grande, Mato Grosso do Sul.
