Check-up de Segurança: Inspeção Periódica de Porta-Paletes e o Protocolo de Interdição Imediata

A expansão física tridimensional de armazéns e Centros de Distribuição (CDs) em Mato Grosso do Sul, impulsionada pelo avanço do agronegócio e da celulose em polos como Dourados e Três Lagoas, exige uma contrapartida técnica rigorosa no que diz respeito à segurança física operacional. O acúmulo contínuo de cargas pesadas em racks metálicos de grandes dimensões (pé-direito superior a 8,0 metros) exige auditorias periódicas e preventivas. A aplicação de um check-up de segurança estrutural de porta-paletes com base na norma brasileira de operação e manutenção ABNT NBR 15524 é o procedimento legal obrigatório para determinar tolerâncias geométricas de desaprumo, classificar níveis de danos e acionar protocolos de interdição imediata em caso de colapso estrutural iminente.

1. O Protocolo de Auditoria e Inspeção Periódica de Porta-Paletes

Um programa eficiente de controle estrutural de sistemas de armazenagem de aço deve seguir um fluxo metodológico dividido em três níveis hierárquicos de fiscalização. O primeiro nível é a inspecao visual diária, realizada de forma passiva pelos próprios operadores de empilhadeira e chefes de equipe logísticos de turno. O objetivo desta ronda rápida é identificar avarias brutais visíveis decorrentes de colisões de máquinas nas sapatas ou a perda súbita de pinos de segurança nas longarinas de sustentação.

O segundo nível compreende a inspecao técnica semanal ou quinzenal executada pelo profissional de segurança do trabalho do estabelecimento. Nesta fase, são checados o estado geral dos travamentos diagonais, a fixação de sapatas e a presença de deformações nas vigas horizontais. Por fim, o terceiro nível é a inspecao técnica anual detalhada, que deve ser realizada por um engenheiro civil ou mecânico externo habilitado no conselho regional. Esse profissional emite um laudo oficial de estabilidade estrutural das estruturas e a respectiva Anotação de Responsabilidade Técnica (ART) junto ao CREA-MS, o que é um documento exigido obrigatoriamente pelo Corpo de Bombeiros Militar do Mato Grosso do Sul (CBMMS) para a renovação de vistorias prediais comerciais.

2. Tolerâncias Geométricas para Desaprumo e Desalinhamento Geométrico

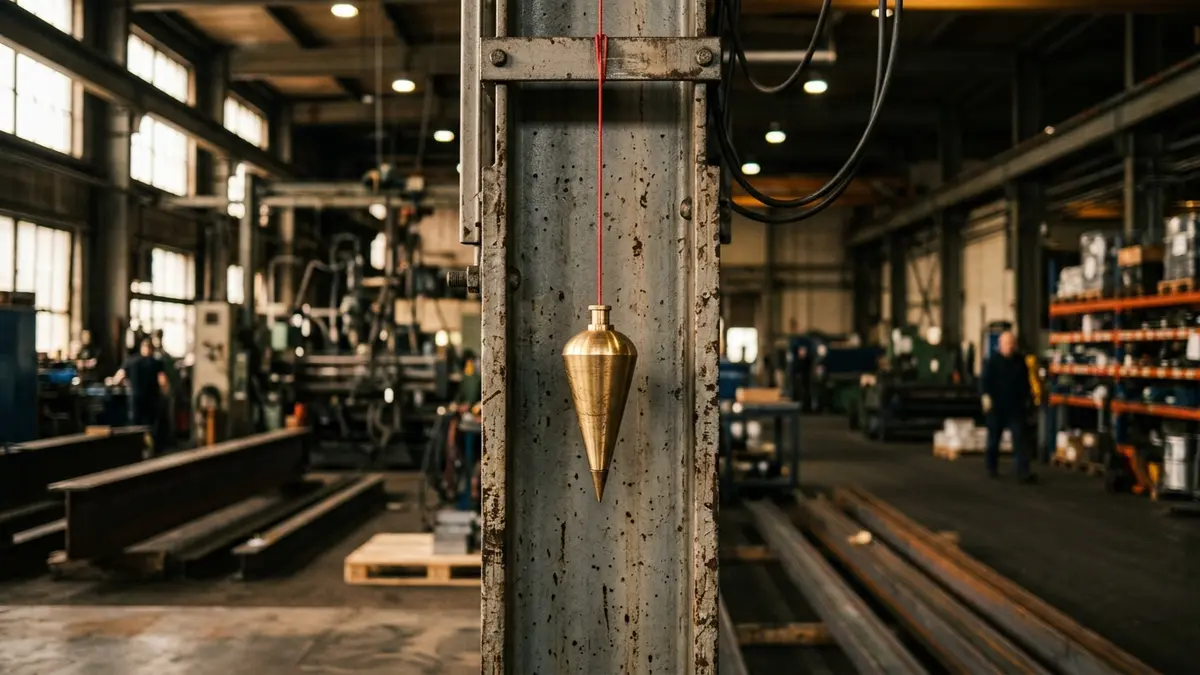

Um dos maiores fatores geradores de tensões mecânicas excêntricas invisíveis a olho nu é a inclinação vertical das colunas metálicas (desaprumo) decorrente de recalques no solo de concreto ou montagem inicial incorreta. De acordo com os parâmetros de tolerância geométrica estipulados pela norma NBR 15524, o desvio máximo de prumo de uma coluna de porta-palete vazia sob compressão vertical não deve exceder o limite matemático de **H/500** (onde H representa a altura total da coluna do rack de aço). Em um rack padrão de depósito com 6,00 metros (6000 mm) de altura livre, o desvio vertical geométrico no topo da coluna não pode ultrapassar 12,0 mm de excentricidade horizontal.

Qualquer desvio geométrico superior a este limite altera o alinhamento da linha de ação de gravidade das mercadorias superiores, induzindo a um braço de alavanca interna. Esse esforço combinado de flexo-compressão acelera o empenamento lateral e a flambagem mecânica do aço sob cargas normais que estariam teoricamente dentro do limite de carga nominal do móvel. As retas longitudinais das fileiras de racks também devem manter tolerâncias estritas de alinhamento retilíneo, não devendo haver desvios horizontais maiores que 10,0 mm ao longo de todo o vão livre horizontal do corredor, mantendo o prumo milimétrico.

3. Classificação de Danos e o Protocolo de Interdição Imediata

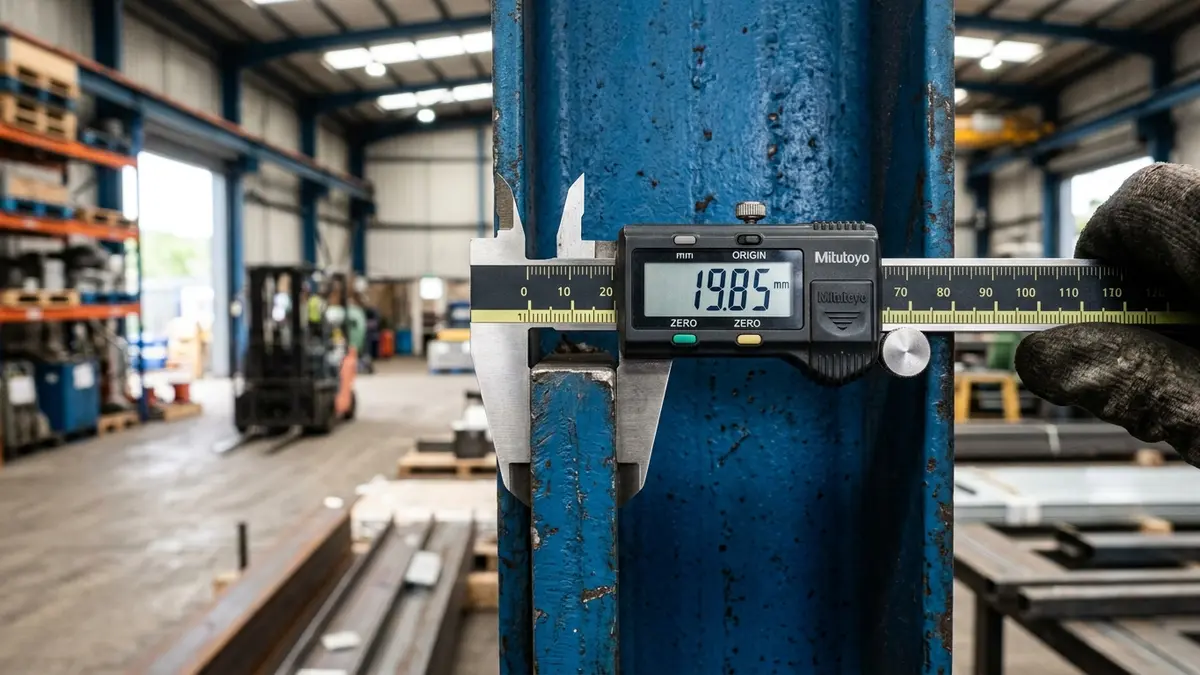

Durante as medições das deformaçõe residuais nas colunas e travessas metálicas, o inspetor de segurança do depósito utiliza calibres e gabaritos milimétricos especiais para classificar as anomalias físicas em três faixas de risco bem definidas por cores. A classificação correta das patologias mecânicas dita o tempo de resposta e a gravidade das ações operacionais a serem tomadas pela administração da unidade:

• Dano de Faixa Verde (Baixo Risco): Deformações permanentes em colunas metálicas inferiores a 3,0 mm medidos ao longo de uma régua padrão de 1,00 m de comprimento. A estrutura é considerada estável e adequada para manter as operações normais de estocagem, devendo apenas ser listada no prontuário de vistorias da loja para monitoramento contínuo nas inspeções periódicas subsequentes.
• Dano de Faixa Amarela (Risco Moderado): Deformações permanentes situadas entre 3,0 mm e 6,0 mm de profundidade. É proibido o acréscimo de novas cargas sobre os vãos de longarinas apoiados pela coluna deformada. A administração do armazém deve programar o descarregamento das mercadorias dos níveis adjacentes e realizar a substituição física do trecho avariado em um prazo não superior a 30 dias operacionais.
• Dano de Faixa Vermelha (Risco Crítico / Interdição): Deformações localizadas permanentes que superam os 6,0 mm em colunas de aço carbono. Este patamar sinaliza risco iminente de colapso estrutural e desabamento de toda a fileira. O **Protocolo de Interdição Imediata** deve ser ativado no mesmo instante. O corredor afetado é isolado fisicamente com barreiras vermelhas de aviso, proibindo-se a passagem de empilhadeiras e pedestres. Inicia-se o esvaziamento total emergencial de todos os paletes da fileira, começando de forma obrigatória de cima para baixo (do topo aéreo para a base), eliminando a gravidade acumulada antes de se realizar a manutenção técnica de troca de montante, sob pena de multas severas e responsabilidade em caso de negligência estrutural.

Tabela Técnica: Matriz de Classificação de Danos e Ações sob NBR 15524

A tabela comparativa a seguir consolida as especificações técnicas, os limites de medição e as condutas corretivas obrigatórias para cada classificação de dano estrutural em depósitos de Mato Grosso do Sul:

Classificação de Risco (Cores)	Limite de Deformação Linear (Coluna)	Limite de Deformação (Diagonais/Travas)	Status Operacional do Porta-Palete	Conduta Corretiva Obrigatória	Prazo de Resolução Técnica
Risco Verde (Baixo)	Menor que 3,0 mm (régua de 1,0 m)	Menor que 5,0 mm (régua de 1,0 m)	Totalmente Aprovado para Uso Comercial	Registrar no livro de manutenção da loja e monitorar	Acompanhamento em 12 meses (Inspeção Anual)
Risco Amarelo (Moderado)	De 3,0 mm a 6,0 mm (régua de 1,0 m)	De 5,0 mm a 10,0 mm (régua de 1,0 m)	Uso Restrito (Proibido carregar novos paletes)	Isolar parcialmente as longarinas e programar troca	Resolução em até 30 dias corridos
Risco Vermelho (Crítico)	Maior que 6,0 mm (régua de 1,0 m)	Maior que 10,0 mm (régua de 1,0 m)	Interrompido / Risco de Desabamento Imediato	Isolamento do corredor e descarregamento emergencial de cima para baixo	Ação Imediata (Prazo máximo de 24 horas)

Diretrizes Práticas para o Check-up de Segurança de Depósitos

• Utilização de Gabaritos Padronizados de Metal: Fornecer aos profissionais de segurança da loja gabaritos em acrílico ou alumínio para medição rápida de amassamentos de 3 mm e 6 mm.
• Checagem do Estado das Placas de Ancoragem de Solo: Confirmar se as porcas dos parafusos parabolt das sapatas laterais estão apertadas com o torque recomendado pelo fabricante.
• Vistoria de Pinos de Segurança pór Conexão de Viga: Certificar a presença física de travas de aço em todas as longarinas carregadas, proibindo arames improvisados.
• Verificação da Estabilidade de Travamentos Diagonais: Substituir diagonais metálicas rompidas ou severamente empenadas por impactos dos garfos da empilhadeira.
• Certificação por Engenheiro Credenciado com ART: Garantir que o laudo anual de regularidade civil e mecânica do depósito possua a emissão de ART recolhida no Crea-MS.

"A inspecao estrutural periódica de porta-paletes sob as regras da NBR 15524 em depósitos do Mato Grosso do Sul é o que separa a eficiência logística do desastre humano e corporativo. Operar armazéns em Dourados ou Três Lagoas com colunas amassadas que ultrapassam as tolerâncias milimétricas críticas de deformação é uma irresponsabilidade estrutural gravíssima dos gestores. O acionamento imediato do protocolo de interdição com esvaziamento imediato da fileira danificada em risco vermelho de cima para baixo é uma regra de sobrevivência. A estabilidade do depósito de atacarejo exige o acompanhamento constante de engenheiros habilitados no CREA-MS e projetos preventivos de defesas mecânicas chumbadas no solo de concreto armado."
- Diretor de Engenharia de Estruturas e Perito em Segurança de Armazenagem do MS, Dourados, MS

FAQ - Perguntas Frequentes sobre Inspeção de Porta-Paletes e Protocolos de Risco

1. Quais as obrigatoriedades de inspeções periódicas que a norma NBR 15524 exige para as empresas que usam porta-paletes?

A norma brasileira ABNT NBR 15524 estabelece a obrigatoriedade de que as empresas implementem um cronograma permanente de vistorias técnicas estruturais nas suas instalações. O programa exige inspeções diárias realizadas pela equipe interna da loja, vistorias técnicas mensais conduzidas por equipe especializada de segurança do trabalho do comércio, e uma inspecao técnica formal minuciosa realizada a cada 12 meses por empresa ou engenheiro de cálculo externo certificado, gerando laudos geométricos e mecânicos e emissão de ART do Crea-MS.

2. O que é o Protocolo de Interdição Imediata e em quais situações ele deve ser obrigatoriamente ativado?

O Protocolo de Interdição Imediata é o procedimento emergencial de segurança que deve ser disparado sempre que a auditoria estrutural classificar um dano como Risco Vermelho (crítico). A ativação exige três condutas administrativas automáticas: primeiro, o isolamento mecânico total do corredor de tráfego afetado; segundo, a proibição de novas manobras e tráfego de funcionários na área de projeção de queda das cargas; terceiro, o descarregamento emergencial dos paletes de cima para baixo em até 24 horas, visando zerar a carga sobre as colunas instáveis.

3. Como o Corpo de Bombeiros de MS (CBMMS) fiscaliza o prumo e a estabilidade estrutural das estantes aéreas?

O Corpo de Bombeiros Militar do Mato Grosso do Sul (CBMMS) realiza vistorias presenciais para emissão e renovação de alvarás comerciais de segurança contra incêndio e pânico. Os bombeiros fiscalizam a organização das saídas de emergência e exigem das empresas que usam estruturas aéreas de alta capacidade (porta-paletes) a comprovação documental do prontuário de inspeções técnicas em dia, contendo o Laudo de Estabilidade Estrutural assinado por engenheiro e a respectiva ART de responsabilidade do Crea-MS ativa.
