Prevenção de Perdas e Quebras Físicas: Sistemas de Proteção de Colunas de Porta-Paletes em Depósitos do MS

A gestão de Centros de Distribuição (CDs) e depósitos de atacarejo em Mato Grosso do Sul tem enfrentado desafios operacionais complexos no que tange à segurança do trabalho e à proteção patrimonial. Em grandes polos industriais e logísticos do estado, como Campo Grande, Dourados e Três Lagoas, a circulação contínua de empilhadeiras elétricas e retráteis em corredores estreitos eleva a probabilidade de acidentes e colisões contra as bases das estruturas de armazenagem. A implementação de sistemas robustos de engenharia contra impactos — englobando protetores de coluna de chapa grossa, guard rails independentes, stop-paletes traseiros e auditorias visuais periódicas de deformação residual — é o caminho seguro para viabilizar a prevenção de perdas e quebras físicas de estoque de forma sustentável e regularizada.

1. A Física dos Impactos de Empilhadeiras em Montantes de Racks

Uma empilhadeira elétrica retrátil operando em um depósito de atacarejo pesa, em média, entre 3.000 kg e 4.500 kg descarregada. Quando transporta um palete padrão de carga pesada, a massa total do conjunto em movimento pode superar facilmente as 5,5 toneladas. Mesmo trafegando a velocidades moderadas (entre 6 km/h e 10 km/h), uma colisão acidental contra o montante vertical de aço carbono de um rack porta-paletes gera uma energia cinética de impacto brutal, que se canaliza diretamente para a base fina do pé da coluna.

As colunas verticais das estruturas porta-paletes são calculadas e dimensionadas de acordo com as normas da ABNT para suportar esforços extremos de compressão vertical (cargas axiais contínuas). No entanto, elas possuem baixíssima resistência mecânica a forças transversais dinâmicas (impactos horizontais). Um choque direto de garfo ou chassi de empilhadeira introduz um esforço de torção e flexão que gera a flambagem localizada do perfil de aço. Sem as devidas proteções físicas chumbadas no solo, colisões repetidas provocam a perda de prumo e a redução severa da capacidade portante de carga da fileira de racks, podendo causar desabamentos catastróficos em efeito cascata e mortes, sob a fiscalização técnica do CREA-MS e da Delegacia Regional do Trabalho.

2. Sistemas de Proteção Física: Guard Rails e Protetores de Coluna de Chapa Grossa

Para mitigar a transferência direta de energia mecânica dos choques de empilhadeiras para os montantes dos racks, a engenharia de estruturas metálicas exige a especificação de dispositivos de sacrifício e barreiras físicas independentes. Os protetores de coluna (sapatas envolventes de coluna) são as proteções instaladas ao redor de cada montante frontal do rack. Eles devem ser fabricados com chapa de aço estrutural de alta espessura (mínimo de 6,0 mm a 8,0 mm, ou Chapa #1/4 a #5/16) e possuir formato em "U" ou semi-cilíndrico para desviar os garfos das máquinas.

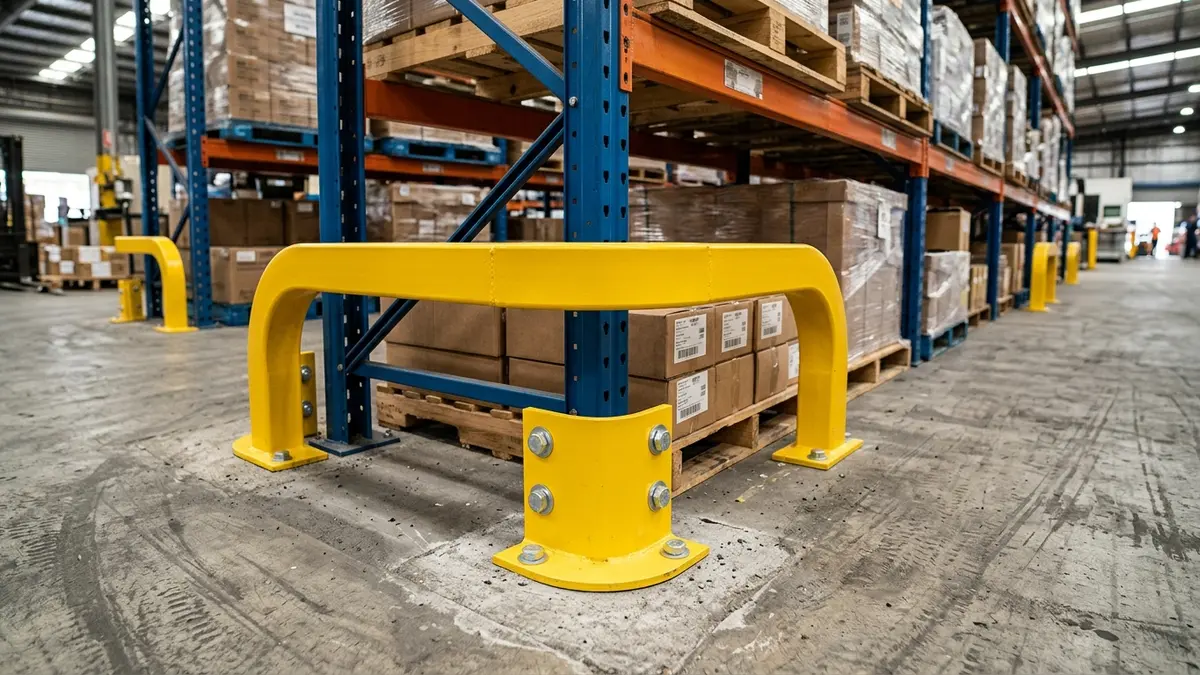

A característica de engenharia mais importante dos protetores de montante e dos guard rails de cabeceira (barreiras laterais instaladas nas esquinas e retornos de corredores) é que eles devem ser fixados de forma totalmente independente da estrutura do rack porta-paletes. As sapatas de impacto do guard rail devem ser perfuradas e chumbadas diretamente no piso de concreto armado com parabolts mecânicos de 1/2" ou chumbadores químicos de alta resistência. Isso assegura que, em caso de choque da empilhadeira, a força do impacto seja transmitida e dissipada no solo de concreto da fundação, preservando a integridade estática e a verticalidade das colunas metálicas do porta-paletes. Essas diretrizes atendem estritamente aos parâmetros da norma **ABNT NBR 16259** e da **NBR 15524** (Sistemas de Armazenagem de Aço - Operação e Inspeção).

3. Stop-Paletes Traseiros e Classificação de Deformação Residual

Além das colisões frontais na base das colunas, as quebras de estoque e acidentes em altura ocorrem devido ao posicionamento incorreto de paletes durante a operação de elevação. Os stop-paletes traseiros (batentes físicos de fim de curso) são vigas ou travessas horizontais de aço chumbadas nas longarinas traseiras de módulos de face dupla ou simples. Eles funcionam como um limite físico de segurança para o operador, impedindo que o palete seja empurrado além do limite do vão livre da estante e caia no corredor oposto sobre clientes e trabalhadores.

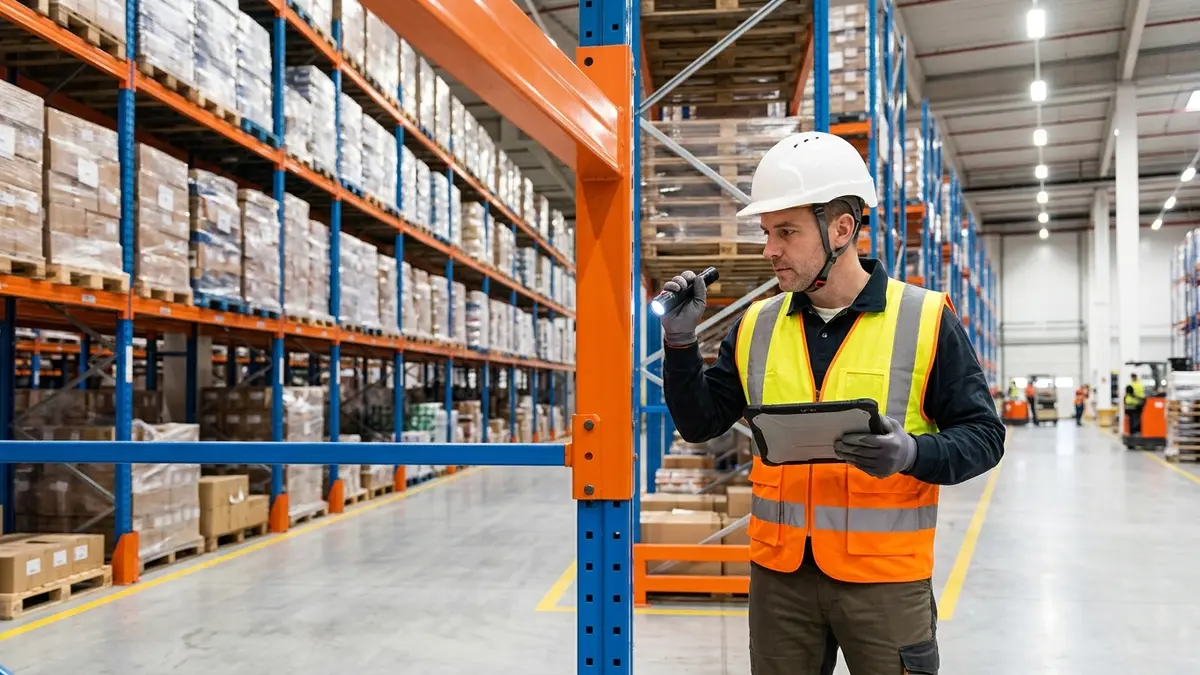

Para manter o controle estrutural do depósito, as auditorias visuais e inspeções periódicas de prumo e deformação residual são obrigatórias sob as normas técnicas. A NBR 15524 classifica os danos por deformação nas colunas em três faixas de risco codificadas por cores:

• Verde (Danos Leves): Deformações permanentes inferiores a 3,0 mm medidos em uma régua de 1,0 m de comprimento. A estrutura é considerada segura e apta a operar normalmente, exigindo apenas monitoramento visual nas próximas vistorias periódicas.
• Amarelo (Danos Moderados): Deformações permanentes situadas entre 3,0 mm e 6,0 mm. Requer ação corretiva rápida: o palete deve ser retirado dos vãos adjacentes e a estrutura deve ser descarregada parcialmente até a substituição da coluna avariada em um prazo programado.
• Vermelho (Danos Críticos): Deformações permanentes superiores a 6,0 mm. Representa risco iminente de colapso estrutural. A fileira de racks deve ser isolada e descarregada de imediato de forma emergencial, interditando o uso até a troca do montante, sendo essa conformidade passível de vistoria pelo Corpo de Bombeiros Militar do MS (CBMMS).

Tabela Técnica: Especificações de Sistemas de Proteção Mecânica em Depósitos

A tabela comparativa a seguir consolida as principais soluções de proteção física contra quebras estruturais e de estoque adotadas em depósitos logísticos e atacarejos:

Equipamento de Segurança	Especificação de Material e Bitola	Forma de Fixação Recomendada	Força Admissível de Absorção	Norma ABNT Relacionada
Protetor de Coluna (Sapata)	Chapa de aço ASTM A36 de 6,35 mm (1/4")	4 parabolts de 1/2" chumbados no concreto	Até 25 kN (Kilonewtons) de esforço cortante	ABNT NBR 16259 (Armazenagem)
Guard Rail Lateral de Cabeceira	Perfil tubular em aço Sch 40 de 4" a 6" de diâmetro	Flanges grossas de aço e chumbamento químico	Até 50 kN de impacto dinâmico lateral	ABNT NBR 8800 (Estruturas de Aço)
Stop-Palete Traseiro	Perfil cantoneira de aço 3" x 3" x 1/4" de espessura	Conectores aparafusados nos montantes traseiros	Limitador de curso estático para paletes de 1,2 t	ABNT NBR 15524 (Operação de Armazenagem)
Pino de Travamento de Viga	Pino de aço de alta resistência zincado (diâmetro 8 mm)	Encaixe manual passante nos garfos das longarinas	Evita o desacoplamento de vigas por choque vertical	NBR 16259 / Diretrizes do Fabricante

Diretrizes Práticas de Engenharia e Prevenção de Perdas

• Instalação de Pintura de Alta Visibilidade: Todos os protetores de coluna e guard rails devem receber pintura eletrostática a pó na cor amarelo segurança (RAL 1003) com faixas pretas reflexivas.
• Realização de Treinamentos de Operação Segura (NR-11): Capacitar anualmente os operadores de empilhadeira na redução de velocidade em cruzamentos e em curvas fechadas de depósito.

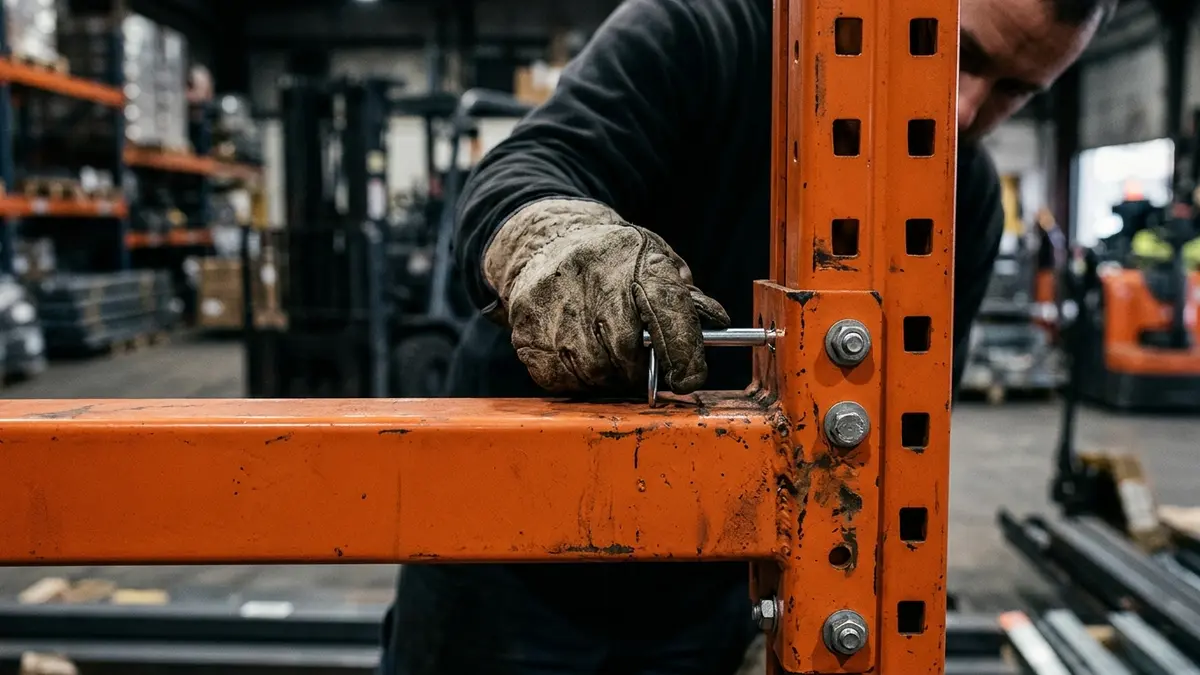

• Verificação Semanal dos Pinos de Segurança das Longarinas: Confirmar visualmente se todas as longarinas suspensas possuem os pinos de segurança instalados nos dois conectores laterais.
• Manutenção de Registros de Inspeção Técnica de Racks: Manter um prontuário de inspeções estruturais assinado por engenheiros civis ou mecânicos habilitados com emissão de ART do Crea-MS.
• Limpeza e Higienização sob Critérios da Vigilância Sanitária: Garantir que os protetores de base não acumulem poeira ou resíduos de umidade que iniciem processos corrosivos sob as sapatas de fixação.

"A prevenção de quebras físicas e acidentes em Centros de Distribuição e lojas de atacarejo em Mato Grosso do Sul começa pela conscientização estrutural da gerência. Uma coluna metálica de porta-palete sem protetor de solo é um sinistro anunciado de colapso estrutural. A especificação correta de sapatas de aço ASTM A36 com espessura mínima de 6,35 mm, chumbadas de forma independente no solo de concreto armado, impede que a vibração e a energia cinética violenta dos choques diários de empilhadeiras destruam o prumo dos racks. A regularidade do depósito frente ao Corpo de Bombeiros Militar do MS e ao CREA-MS exige laudos de conformidade com as tabelas de deformação residual da NBR 15524."
- Engenheiro de Segurança do Trabalho e Calculista Estrutural do MS

FAQ - Perguntas Frequentes sobre Prevenção de Perdas e Proteção de Porta-Paletes

1. Quais as principais exigências do Corpo de Bombeiros Militar de MS para a emissão de alvarás em galpões de estocagem verticalizada?

O Corpo de Bombeiros Militar de Mato Grosso do Sul (CBMMS) exige a apresentação de um Projeto de Segurança contra Incêndio e Pânico aprovado por engenheiro habilitado com Anotação de Responsabilidade Técnica (ART) do Crea-MS. O projeto deve contemplar rotas de fuga desimpedidas com sinalização luminosa, iluminação de emergência ativa, bicos de sprinklers automáticos calculados em todos os níveis dos racks (no caso de armazenamento de alta densidade e altura elevada de mercadorias) e extintores de incêndio portáteis em quantidade regulamentar nas extremidades dos corredores de tráfego.

2. O que diferencia a classe de risco amarela da vermelha nas inspeções estruturais sob a NBR 15524?

De acordo com a norma técnica ABNT NBR 15524, a classe de risco amarela indica que a coluna do rack sofreu uma deformação residual moderada (entre 3 mm e 6 mm), exigindo a retirada das cargas suspensas dos níveis afetados e o conserto por meio de substituição do perfil metálico em um prazo médio programado de 30 dias. Já a classe vermelha indica um dano estrutural crítico de flambagem superior a 6 mm, gerando risco iminente de queda física. A fileira afetada deve ser interditada imediatamente, isolada e descarregada de forma emergencial em até 24 horas.

3. Por que os protetores de coluna de porta-paletes devem ser fixados no piso de forma independente do rack?

Se o protetor de coluna for soldado ou parafusado diretamente na mesma coluna de aço que sustenta as prateleiras pesadas de mercadorias, qualquer força de impacto transversal gerada por uma empilhadeira será transferida instantaneamente para a estrutura portante do rack. Isso anula a função de dissipação mecânica do acessório, provocando amassamentos e deformações no perfil principal do rack. A fixação independente com parabolts pesados diretamente no concreto do piso garante que a energia cinética do choque seja descarregada no solo e dissipada de forma inofensiva.
