Laudo de Estabilidade de Porta-Paletes em Atacarejos da Duque de Caxias: Impactos e Desgaste Estrutural

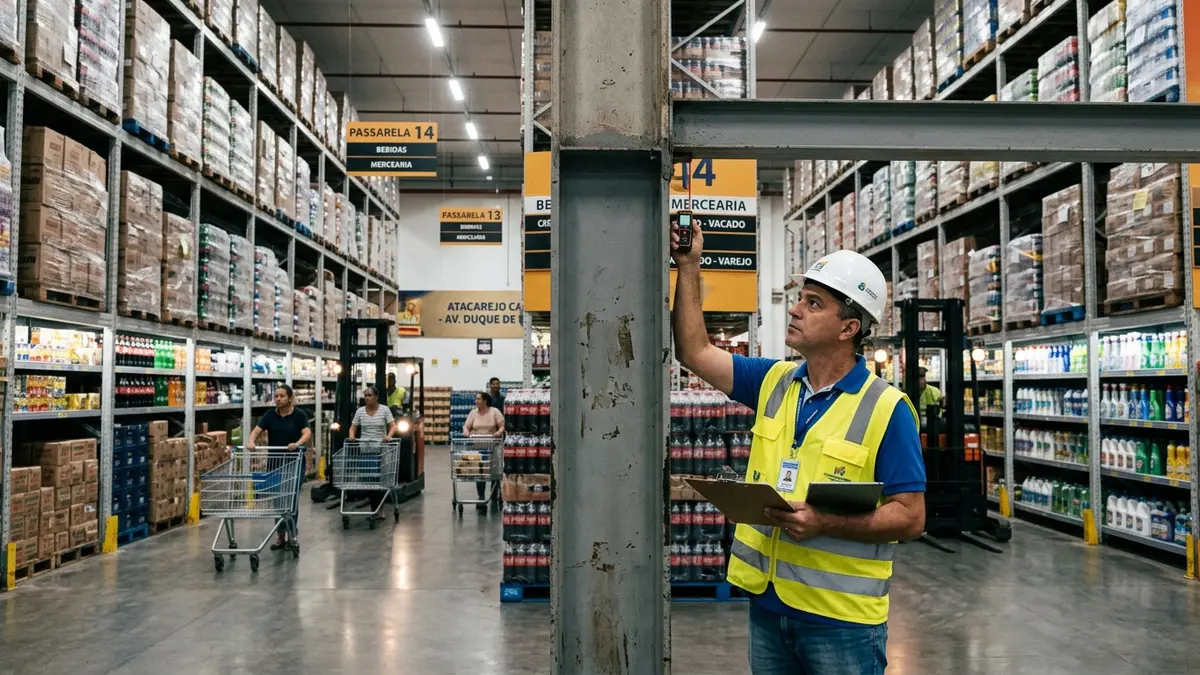

A Avenida Duque de Caxias, em Campo Grande (MS), consolidou-se nos últimos anos como um dos principais eixos de comércio de atacarejo (cash-and-carry) do estado. Grandes redes nacionais e regionais operam diariamente com fluxos logísticos intensos, onde a integração entre a área de vendas ao público e a armazenagem pesada em altura é realizada por meio de robustos sistemas de porta-paletes metálicos. Nessas estruturas gigantescas de aço, que chegam a atingir alturas superiores a 8 metros, toneladas de mercadorias são estocadas diretamente acima das cabeças de clientes e colaboradores. Diante desse arranjo físico, os impactos acidentais de empilhadeiras nas colunas, o desgaste estrutural e a ausência de vistorias técnicas constituem sérios riscos de colapso progressivo de gôndolas e porta-paletes. A elaboração periódica de um Laudo Técnico de Estabilidade Estrutural anual com recolhimento de ART perante o CREA-MS, em estrita conformidade com as normas ABNT NBR 16259 e NBR 15524, é um requisito legal e de segurança indispensável.

1. Impactos de Empilhadeiras e o Fenômeno do Desgaste Estrutural Silencioso

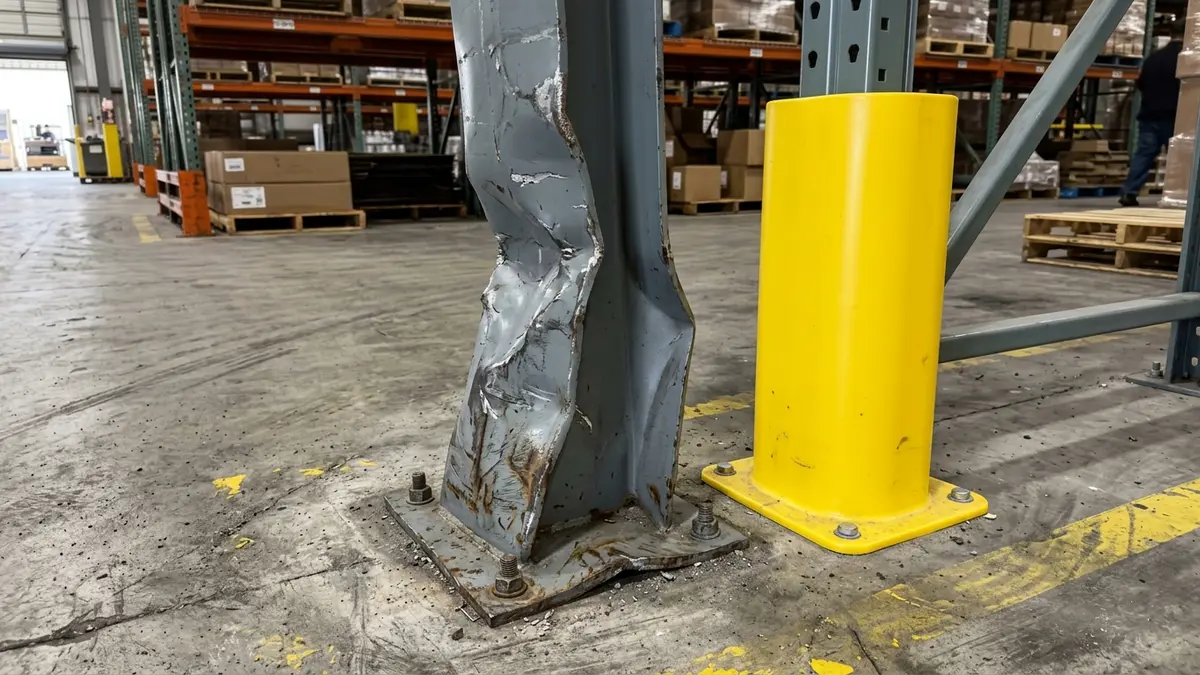

Os porta-paletes instalados em atacarejos estão sujeitos a severos esforços dinâmicos e mecânicos diários. A principal causa de instabilidade estrutural e colapso catastrófico é o impacto mecânico repetido de empilhadeiras elétricas retráteis ou patoladas contra os montantes (colunas verticais) e as diagonais de contraventamento dos módulos metálicos. Mesmo colisões de baixa velocidade, envolvendo equipamentos que pesam entre 2 e 4 toneladas carregados, transferem uma energia cinética brutal para a estrutura metálica fina dos perfis dobrados a frio.

De acordo com os princípios da mecânica dos sólidos, os perfis de montantes de porta-paletes trabalham sob forte compressão axial. Quando uma empilhadeira atinge uma coluna, ela provoca uma deformação geométrica localizada (amassado ou dobra plástica). Essa pequena excentricidade física altera a linha elástica da coluna, gerando um momento fletor adicional que reduz drasticamente a capacidade de carga da coluna. Esse fenômeno é conhecido como perda de estabilidade por flambagem flexo-torcional. O grande perigo é que a estrutura pode não cair de imediato, permanecendo em um estado de equilíbrio instável e precário. Conforme o peso nas bandejas e longarinas varia com o reabastecimento de mercadorias, a fadiga metálica acumulada pode provocar um desabamento repentino sem qualquer aviso prévio, conhecido como colapso dominó.

2. A Importância da ABNT NBR 16259 e NBR 15524 no Laudo de Estabilidade

As normas técnicas ABNT NBR 16259 (Sistemas de armazenagem de aço - Princípios de projeto) e ABNT NBR 15524 (Sistemas de armazenagem de aço - Uso e manutenção) definem detalhadamente os procedimentos de inspeção preventiva periódica, os critérios de tolerância e a avaliação de danos estruturais em sistemas de armazenagem metálica. Sob as diretrizes dessas normas, a inspeção técnica deve ser conduzida ao menos uma vez ao ano por engenheiro mecânico ou de estruturas devidamente habilitado e registrado no CREA-MS.

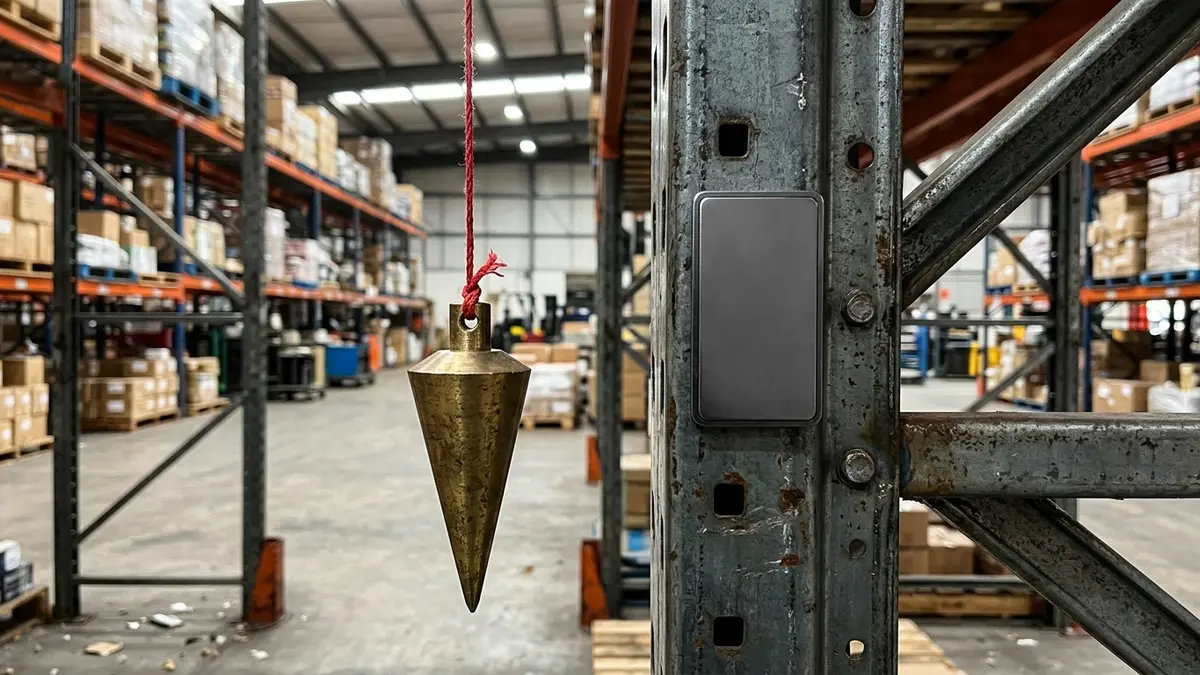

Durante a vistoria para a emissão do Laudo de Estabilidade Estrutural, são realizadas medições de prumo vertical, nível horizontal de longarinas, deflexão sob carga de vigas, torque de parafusos, qualidade de soldas e o estado físico dos sapatos de fixação química no concreto. A norma NBR 16259 estabelece uma metodologia de classificação de danos em três zonas de gravidade: Verde (danos leves que exigem apenas monitoramento), Amarelo (danos moderados que requerem intervenção programada e descarregamento parcial do módulo) e Vermelho (danos graves com deformações que excedem os limites seguros, exigindo o isolamento imediato e o descarregamento total da estrutura afetada). O engenheiro emite o laudo apontando as correções físicas necessárias e gera a respectiva Anotação de Responsabilidade Técnica (ART).

Tabela Técnica: Limites de Tolerância de Danos Conforme NBR 16259

A tabela técnica a seguir resume os critérios de deformação geométrica máxima permitida nos montantes de porta-paletes metálicos para classificação de risco e ações preventivas:

Classificação do Risco	Deformação nos Montantes (Colunas)	Deformação nas Diagonais (Contraventamentos)	Ação Corretiva Exigida pela Norma	Prazo para Resolução Técnica
Zona Verde (Leve)	Menor que 3,0 mm (em 1m de régua de medição)	Menor que 5,0 mm (em 1m de régua de medição)	Documentar no laudo anual e monitorar nas vistorias periódicas	Até a próxima vistoria anual (12 meses)
Zona Amarela (Moderada)	De 3,0 mm a 5,9 mm (em 1m de régua)	De 5,0 mm a 9,9 mm (em 1m de régua)	Descarregar as posições afetadas e agendar a substituição dos perfis	Máximo de 30 dias com redução de carga estática
Zona Vermelha (Grave)	Igual ou superior a 6,0 mm (em 1m de régua)	Igual ou superior a 10,0 mm (em 1m de régua)	Descarregar imediatamente todas as baias adjacentes e interditar a área	Imediata (Manutenção corretiva sob supervisão com ART)

Diretrizes de Segurança para Manutenção e Proteção de Porta-Paletes

• Instalação de Protetores de Coluna e Defensas de Solo: Protetores metálicos em chapa #1/4 preenchidos com concreto evitam o impacto direto das rodas das empilhadeiras.
• Bloqueio de Travamento de Longarinas: Todo pino de trava entre a longarina (viga horizontal) e a coluna deve estar travado para evitar que as garras se desencaixem durante a retirada dos paletes.
• Treinamento e Reciclagem de Operadores de Empilhadeira: O manuseio seguro reduz em até 85% a incidência de colisões severas nas bases metálicas.
• Respeito Rígido à Capacidade Nominal de Carga: Placas informativas de carga por par de longarina e por baia devem estar fixadas nas extremidades de cada corredor.
• Auditorias Visuais Internas Semanais: Repositores e supervisores devem registrar em planilha qualquer amassado novo identificado na rotina comercial.

"Muitos gestores de atacarejos na Avenida Duque de Caxias negligenciam os pequenos amassados provocados por empilhadeiras em suas estruturas porta-paletes. Isso é um equívoco de consequências imprevisíveis. Em conformidade com a NBR 16259, uma deformação de apenas 6 mm em um montante vertical de aço carbono já enquadra a estrutura na Zona Vermelha de perigo de colapso. O aço estrutural sob forte compressão axial perde a capacidade elástica por flambagem localizada. O laudo anual de estabilidade com ART não é mera formalidade cartorial, mas sim a principal ferramenta de engenharia de segurança que evita tragédias estruturais no varejo moderno de Mato Grosso do Sul."
- Engenheiro de Segurança do Trabalho e Calculista de Sistemas de Armazenagem, Campo Grande, MS

FAQ - Perguntas Frequentes sobre Laudos de Porta-Paletes

1. Por que os atacarejos na Avenida Duque de Caxias em Campo Grande exigem vistorias mais frequentes?

Os atacarejos localizados na Avenida Duque de Caxias operam em um regime híbrido agressivo: servem tanto como loja de varejo de alto fluxo de pessoas quanto como depósito de estocagem pesada em altura. O tráfego de empilhadeiras de grande porte nos corredores de venda ocorre durante horários específicos, o que amplia as chances de colisões mecânicas ocultas nas colunas de aço. Devido a esse risco e à exposição de vidas de consumidores no mesmo espaço físico das cargas suspensas, as fiscalizações de órgãos como a Defesa Civil de Campo Grande, o PROCON/MS e o Ministério do Trabalho cobram com rigor o laudo técnico atualizado com ART.

2. O que acontece juridicamente com o lojista de MS que não possui o laudo de estabilidade de seus porta-paletes?

A falta do laudo técnico de estabilidade com respectiva ART perante o CREA-MS expõe o proprietário ou diretor do estabelecimento a pesadas penalidades administrativas, civis e criminais. Em caso de colapso estrutural com lesão corporal ou morte de funcionários ou clientes, a empresa responde por negligência e descumprimento das normas de segurança do trabalho do Ministério do Trabalho (como a NR-1 e a NR-17/35). Isso gera processos indenizatórios milionários, embargo imediato de todo o estabelecimento comercial, perda de cobertura securitária da edificação e indiciamento criminal dos gestores responsáveis.

3. Como é realizada a substituição de uma coluna de porta-palete amassada na Zona Vermelha?

A substituição de um montante classificado em Zona Vermelha deve ser feita seguindo um protocolo rígido de segurança estrutural. Primeiramente, todas as posições de paletes sustentadas por aquele módulo vertical e pelas baias vizinhas imediatas devem ser totalmente descarregadas. Em seguida, instala-se um sistema hidráulico de escoramento temporário de carga para transferir o peso das vigas superiores. A seção danificada da coluna é então substituída por uma peça nova do fabricante original do sistema (ou realiza-se a troca completa do pórtico). Todo o processo deve ser monitorado por engenheiro responsável com ART.
