Layout e Sinalização de Segurança em Corredores de Atacarejos e Supermercados em MS: Distanciamento ABNT NBR 15524, Acessibilidade e Proteção Física de Colunas

Neste sábado, 26 de setembro de 2026, a expansão acelerada do modelo de atacarejo (cash & carry) e de grandes centros de distribuição em Mato Grosso do Sul traz à tona a necessidade urgente de adequação das rotas de circulação interna, distanciamento entre gôndolas e proteção de estruturas de armazenagem pesada. Com a consolidação de Campo Grande, Dourados, Três Lagoas e Corumbá como polos logísticos estaduais, auditorias técnicas do trabalho e do Conselho Regional de Engenharia e Agronomia de Mato Grosso do Sul (CREA-MS) intensificaram a fiscalização do cumprimento das normas **ABNT NBR 15524-1, ABNT NBR 15524-2, ABNT NBR 16259 e da Norma Regulamentadora NR-12**. A operação simultânea de clientes com carrinhos de compras e operadores de empilhadeiras retráteis nos mesmos corredores exige o dimensionamento rigoroso da largura dos vãos, a instalação de protetores metálicos de coluna (guard-rails) e a sinalização ostensiva da capacidade máxima de carga por nível de estante.

O dimensionamento correto do layout comercial não visa apenas otimizar o fluxo de vendas; trata-se de uma obrigação legal de engenharia de segurança que previne atropelamentos, colisões de grande impacto e colapsos estruturais em cadeia. A implementação de corredores de circulação normatizados garante a integridade física de clientes e funcionários, reduz custos de manutenção corretiva e atende aos requisitos para licenciamento de operação e habite-se comercial nos municípios sul-mato-grossenses.

1. O Arcabouço Normativo: ABNT NBR 15524, ABNT NBR 16259 e NR-12

A coexistência de áreas de venda (varejo) e áreas de estocagem pesada em altura (até 8 a 10 metros) no formato de atacarejo exige a combinação de normas técnicas de estruturas de aço e de segurança do trabalho. A ABNT e o Ministério do Trabalho regulamentam essa operação por meio dos seguintes normativos:

• ABNT NBR 15524-2 (Sistemas de Armazenamento Estáticos: Porta-Paletes Selecionáveis — Parte 2: Diretrizes para Uso e Manutenção): Determina a obrigatoriedade da instalação de protetores de coluna (guard-rails) nas extremidades de todos os corredores de tráfego de empilhadeiras. Exige que a folga mínima entre o protetor e a coluna seja mantida para absorção de energia de impacto sem deformar o perfil estrutural.
• ABNT NBR 16259 (Gôndolas Metálicas para Uso Comercial — Requisitos de Segurança): Define a largura mínima dos corredores de atendimento ao público em 1,20 m para lojas de pequeno/médio porte e mínimo de 2,20 m a 3,00 m em corredores centrais de alto fluxo com cruzamento de carrinhos.
• Norma Regulamentadora NR-12 (Segurança no Trabalho em Máquinas e Equipamentos): Torna compulsória a sinalização de vias de circulação de pedestres e equipamentos móveis por meio de faixas amarelas refletivas no piso industrial (largura mínima de 10 cm), além de telas de proteção traseiras em porta-paletes que fazem divisa com corredores de pedestres.
• Norma Regulamentadora NR-17 (Ergonomia): Estabelece limites de altura de alcance para repor produtos em prateleiras sem exigência de esforço físico excessivo e exige espaço livre para manobra segura de paleteiras manuais.

2. Dimensionamento de Vãos e Corredores de Circulação em MS

O planejamento de layout de supermercados e atacarejos em Mato Grosso do Sul deve categorizar os corredores de acordo com a intensidade de tráfego e os tipos de equipamentos em operação:

1. Corredores Principais de Vendas (Artérias de Alto Fluxo):

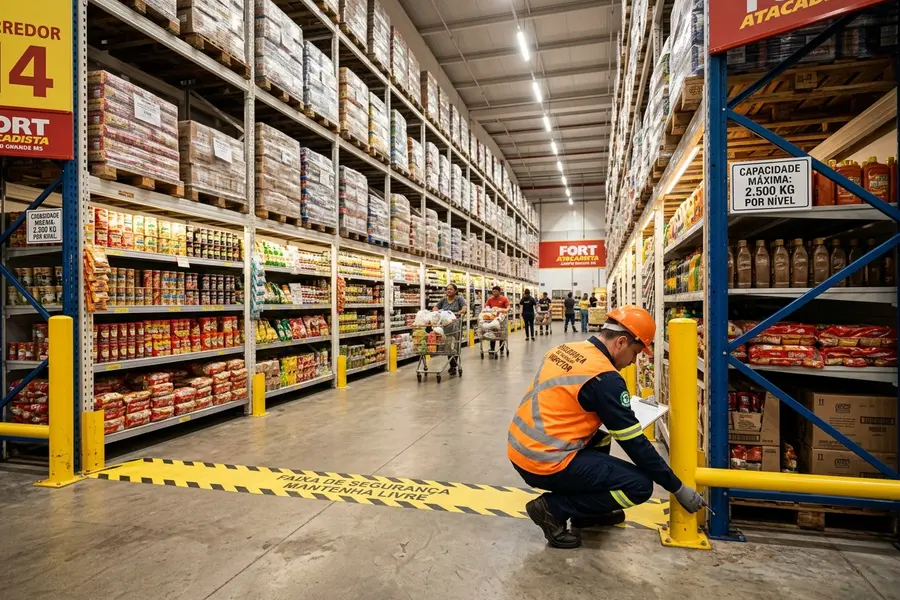

   • Largura Normatizada: 2,80 m a 3,50 m de vão livre entre gôndolas ou porta-paletes.
   • Função Operacional: Permite a passagem simultânea de até três carrinhos de compras de grande porte e o deslocamento de paleteiras manuais nos horários de reabastecimento.
2. Corredores Secundários de Categoria (Intermediários):
   • Largura Normatizada: 1,80 m a 2,20 m de vão livre.
   • Função Operacional: Garante o trânsito confortável de dois carrinhos paralelos, permitindo que o cliente pare para examinar rótulos sem bloquear o corredor.
3. Corredores Exclusivos de Operação com Empilhadeira Retrátil:
   • Largura Normatizada: Largura de giro do equipamento (AST — Right Angle Stacking Aisle Width) acrescida de no mínimo 50 cm de folga de segurança (geralmente entre 2,70 m e 3,10 m).
   • Regra de Segurança Inegociável: Interdição física temporária do corredor com correntes ou pedestais retráteis durante a elevação de paletes em altura.

3. Sistemas de Proteção Física de Colunas e Ancoragem Estrutural

A integridade de porta-paletes integrados a gôndolas em atacarejos depende da eficiência do sistema de ancoragem e proteção contra abalroamentos mecânicos:

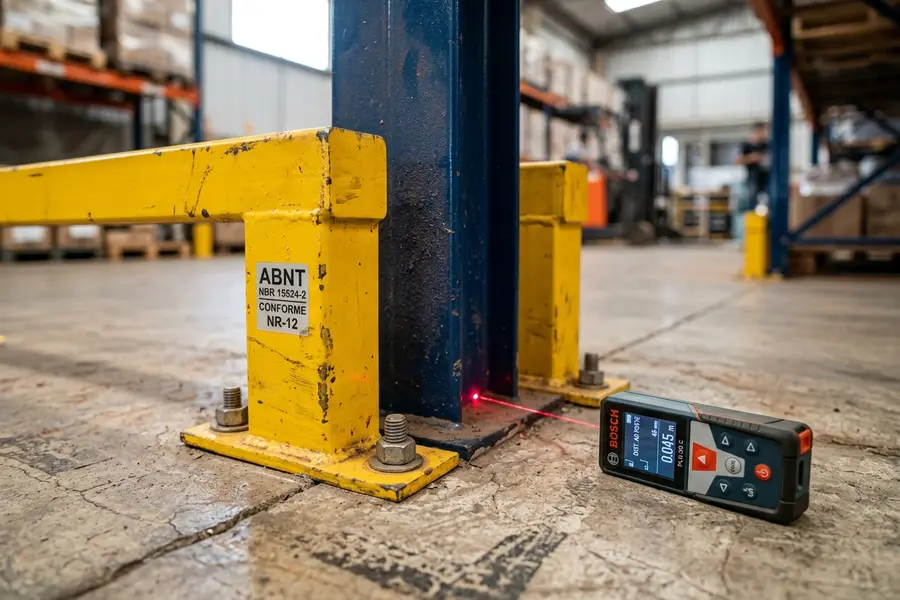

• Protetores de Canto e Protetores Frontais de Coluna: Confeccionados em chapa de aço dobrada a frio de alta espessura (mínimo 4,75 mm) ou polímeros de alto impacto, fixados de forma independente da coluna do porta-paletes por meio de chumbadores químicos ou mecânicos (parabolts M12/M16).
• Guard-Rails Laterais de Proteção de Montante: Barras duplas horizontais de tubo estrutural posicionadas nas cabeceiras dos conjuntos duplos de porta-paletes, absorvendo o impacto de giros fechados de empilhadeiras.
• Sapatas de Ancoragem com Duplo Chumbador: Fixação de cada coluna em piso de concreto industrial com resistência mínima de $F_{ck} ge 30, ext{MPa}$, garantindo a absorção de esforços momentos de tombamento induzidos por inclinações.

4. Sinalização Visual Obrigatória e Placas de Carga (ART / CREA-MS)

A NBR 15524-2 e a NR-12 tornam compulsória a presença de placas de sinalização metálicas gravadas em local visível nas extremidades de cada estrutura de armazenagem:

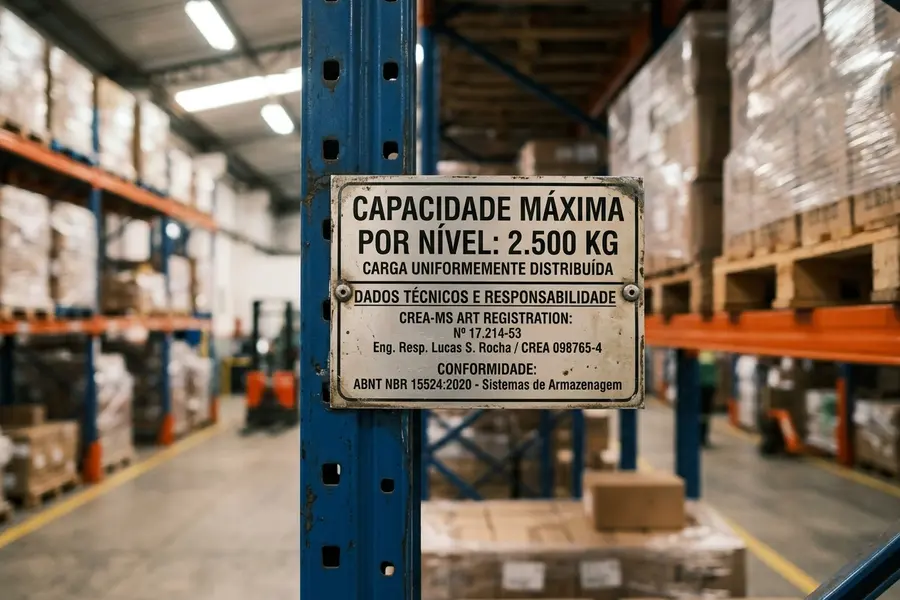

• Dados Obrigatórios na Placa de Carga: Capacidade máxima de carga por par de travessas/longarinas (ex: 2.500 kg unif. distribuídos), capacidade máxima total por módulo/montante, altura do primeiro nível de vigas e data da última inspeção técnica.
• Responsabilidade Técnica Registrada: Nome do engenheiro responsável, número de registro no CREA-MS e número da Anotação de Responsabilidade Técnica (ART) vinculada ao laudo de integridade.
• Sinalização de Proibição de Alteração de Vistas sem Consulta: Alerta expresso proibindo a remoção de travessas, alteração da altura dos níveis ou soldagem não autorizada por equipe sem qualificação técnica.

5. Erros Comuns e Riscos de Engenharia no Layout de Corredores

A negligência na organização espacial e na proteção física de estruturas de varejo e atacarejo em MS gera riscos gravíssimos:

• Bloqueio de Corredores com Excesso de Ilhas Promocionais: Posicionamento de exibições temporárias (paletes promocionais) que reduzem a largura útil do corredor abaixo de 1,20 m, violando rotas de fuga contra incêndio normatizadas pelo Corpo de Bombeiros Militar de MS.
• Ausência de Telas Traseiras de Proteção (Back Mesh): Falta de telas metálicas em porta-paletes que dividem a retaguarda com corredores de tráfego de clientes, permitindo a queda acidental de caixas soltas sobre pedestres.
• Utilização de Protetores Amassados sem Substituição: Manutenção de protetores de coluna deformados após colisão. Um protetor amasso perde sua capacidade de absorver novos impactos e transmite a força diretamente à coluna do porta-paletes.

6. Tabela Técnica H2: Dimensionamento de Corredores e Proteção por Tipo de Operação

A tabela a seguir resume as exigências normativas de largura de corredor e proteção física para diferentes perfis comerciais em Mato Grosso do Sul:

Tipo de Canal / Loja	Vão Livre Mínimo	Equipamentos em Circulação	Proteção Mínima Exigida	Norma Aplicável
Atacarejo (Cash & Carry)	2,80 m a 3,20 m	Carrinhos + Empilhadeira Retrátil	Guard-Rail de Cabeceira + Protetor Frontal + Telas Traseiras	NBR 15524-2 e NR-12
Supermercado de Bairro	1,60 m a 2,00 m	Carrinhos Padrão + Paleteiras Manuais	Protetor de Ponta de Gôndola + Calhas de Rodapé	NBR 16259 e NR-17
Centro de Distribuição (CD)	2,70 m a 3,10 m (AST)	Empilhadeiras elétricas e triconversíveis	Protetor de Coluna H=400mm + Ancoragem Dupla por Sapata	NBR 15524-1 e NBR 15524-2
Mercado Autônomo 24h	1,20 m a 1,50 m	Pedestres sem carrinho pesado	Ancoragem de parede anti-tombamento em gôndolas slim	NBR 16259

7. Manutenção Preventiva e Inspeção Periódica de Rotas

Manter a conformidade de corredores e proteções exige um plano contínuo de verificação no varejo de Mato Grosso do Sul:

• Checklist Semanal do Operador (PRSES): Inspeção visual de folgas de protetores, integridade de faixas de sinalização amarela no piso e checagem de travamentos de vigas com pinos.
• Auditoria Semestral de Torque de Chumbadores: Verificação do aperto de porcas de ancoragem de sapatas com torquímetro calibrado para assegurar a fixação no concreto.
• Laudo de Integridade Estrutural Anual (ART): Auditoria por engenheiro especialista registrado no CREA-MS, emitindo relatório formal com classificação de danos e recomendações de substituição.

8. Fatores de Preço, ROI e Custo Total de Propriedade (TCO)

O investimento em protetores metálicos de coluna e demarcação adequada de corredores representa uma fração mínima do valor total do projeto de armazenagem, oferecendo um Retorno sobre o Investimento (ROI) indiscutível:

• Prevenção de Colapsos Catastróficos: Uma única colisão de empilhadeira em coluna sem proteção pode provocar o tombamento de dezenas de toneladas de mercadorias, resultando em prejuízos milionários de estoque e interdição do estabelecimento.
• Evitação de Multas da Fiscalização do Trabalho: A adequação à NR-12 e NBR 15524 evita notificações autuações e interdições por auditores fiscais do trabalho em MS.
• Redução de Desgaste de Estruturas: Protetores de coluna absorvem impactos diários leves que, sem proteção, acumulariam deformações permanentes nas colunas, reduzindo a vida útil do porta-paletes.
