Normas de Segurança Estrutural e Fiscalização Técnica em Gôndolas e Porta-Paletes em MS: Diretrizes MPT-MS, CREA-MS, ABNT NBR 17150-1 e ABNT NBR 15524

A observância contínua às normas de segurança do trabalho e às diretrizes técnicas de engenharia estabelecidas pelas normas regulamentadoras do Ministério do Trabalho, pelas recomendações do Conselho Regional de Engenharia e Agronomia de Mato Grosso do Sul (CREA-MS) e pelas exigências de segurança contra incêndio e pânico do Corpo de Bombeiros Militar de MS é fator determinante para o setor varejista. Em estabelecimentos de atacarejo, hipermercados e centros de distribuição em Campo Grande, Dourados e Três Lagoas, a conformidade de gôndolas e portas-paletes às normas ABNT NBR 14762 (Dimensionamento de perfis de aço formados a frio aplicados a gôndolas) e ABNT NBR 17150-1:2024 / ABNT NBR 15524 (Estruturas porta-paletes selecionáveis) é essencial para prevenir colapsos estruturais, acidentes operacionais e interdições de instalações.

O Cenário Regulatório de Segurança e Prevenção Técnica no Varejo

A prevenção contra sobrecargas e riscos de colapso em instalações comerciais em Mato Grosso do Sul exige planejamento preventivo e vistorias periódicas de manutenção. As diretrizes de segurança recomendam a inspeção preventiva contínua, a sinalização ostensiva de capacidade máxima de carga por prateleira e a presença de protetores de coluna ancorados no piso industrial para proteger as estruturas contra choques mecânicos.

De acordo com as diretrizes da NR-11 (Transporte, Movimentação, Manuseio e Armazenamento de Materiais) e NR-17 (Ergonomia) do Ministério do Trabalho, todo sistema de exposição e estocagem que atinja alturas elevadas ou suporte cargas pesadas deve ser projetado considerando o efeito de esforços dinâmicos, impactos de equipamentos de movimentação (como empilhadeiras e transpaleteiras) e a estabilidade global do conjunto contra tombamento.

Diretrizes da ABNT NBR 14762 e NBR 8800: Carga, Flecha Admissível e Travamento de Gôndolas

A norma ABNT NBR 14762 (em conjunto com a ABNT NBR 8800) estabelece os critérios de dimensionamento para perfis de aço formados a frio utilizados em gôndolas metálicas de exposição no varejo físico brasileiro, enquanto a ABNT NBR 17150-1:2024 regulamenta exclusivamente estruturas porta-paletes selecionáveis. Dentre os parâmetros fundamentais fiscalizados no estado de MS, destacam-se:

• Flecha Admissível de Prateleiras (L/200): A deformação elástica máxima permitida no centro da prateleira sob carga nominal distribuída não pode ultrapassar o comprimento do vão dividido por 200. Deformações visíveis permanentes indicam estresse plástico do aço e risco imediato de ruptura dos consoles.
• Travamento de Colunas e Painéis de Fundo: Gôndolas centrais duplas de alta capacidade devem obrigatoriamente contar com travamentos diagonais ou painéis em chapa perfurada travada com encaixe de precisão, impedindo o tombamento lateral (efeito dominó).
• Fixação e Ancoragem Sanitária: Gôndolas de parede acima de 2,20m de altura exigem fixação superior no alvenaria ou estrutura metálica predial, com proteção contra umidade de lavagem do piso.
• Passo de Regulagem e Travas dos Consoles: Os consoles (braços de sustentação) devem possuir travas de segurança mecânicas de engate rápido que impeçam o desencaixe involuntário caso a prateleira seja atingida de baixo para cima durante o abastecimento.

Tabela Comparativa de Exigências Regulatórias para Mobiliário Comercial

Requisito Técnico	Norma ABNT NBR 14762 (Gôndolas — Perfis Formados a Frio)	Normas ABNT NBR 17150-1 e NBR 15524 (Porta-Paletes Seletivos)	Normas Regulamentadoras (NR-11 / NR-17)
Capacidade de Carga Explicitada	Placa / Etiqueta visível por módulo	Placa de carga nas cabeceiras de fileira	Identificação clara e ostensiva de limites
Proteção contra Impacto	Recomendado para pontas expostas	Obrigatório (Protetores de coluna frontais)	Proteção de barreiras físicas em áreas de tráfego
Inspeção Estrutural Periódica	Recomendada pelo fabricante para manutenção preventiva	Diretriz da ABNT NBR 15524-1 e NBR 17150-1 para sistemas pesados operados com empilhadeira	Avaliação no âmbito do Programa de Gerenciamento de Riscos (PGR / NR-1) quando houver risco mecânico
Corredores de Circulação	Mínimo de 1,20m (Passagem livre)	Dimensionado pelo raio da empilhadeira + 0,50m	Largura desobstruída conforme plano de emergência

Proteção de Colunas e Ancoragem em Áreas de Atacarejo

Nos formatos de loja no estilo *cash & carry* (atacarejos), a exposição de vendas ocorre diretamente sob as estruturas de estocagem pesada (combinação de gôndola inferior com porta-paletes superior). Essa configuração exige proteção reforçada para resistir a manobras intensas de empilhadeiras e transpaleteiras elétricas.

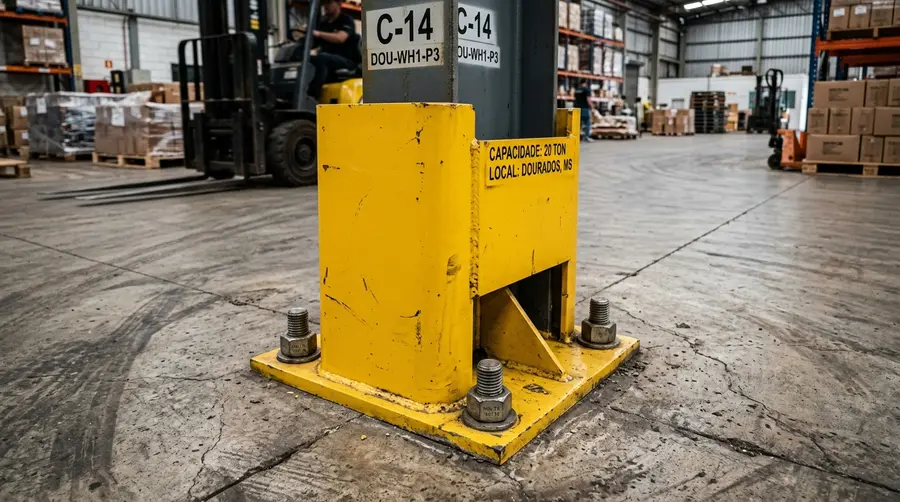

Os protetores de coluna em aço carbono estrutural (espessura mínima de 4.75mm) com pintura amarelo segurança (RAL 1023) devem ser ancorados independentemente no piso industrial de concreto armado através de chumbadores químicos ou parabolts de expansão mecânica M12 a M16. É terminantemente proibido soldar ou parafusar o protetor diretamente na coluna do rack, pois o impacto mecânico seria transferido integralmente para a estrutura vertical.

Passo a Passo para Adequação de Lojas e Depósitos às Normas de Segurança

Para elevar a segurança operacional e atender às boas práticas de armazenagem em centros de distribuição e atacarejos em MS, recomenda-se adotar o seguinte roteiro de manutenção técnica:

1. Inventário Estrutural e Mapeamento de Danos: Catalogação de 100% dos módulos de gôndolas e porta-paletes, identificando amolgadelas, trincas em soldas, falta de travas de segurança e travessas deformadas.
2. Substituição de Componentes Comprometidos: Remoção e substituição imediata de peças que apresentem deformações superiores a 5,0 mm por metro linear (Risco Vermelho), utilizando exclusivamente componentes originais com cálculo de projeto.

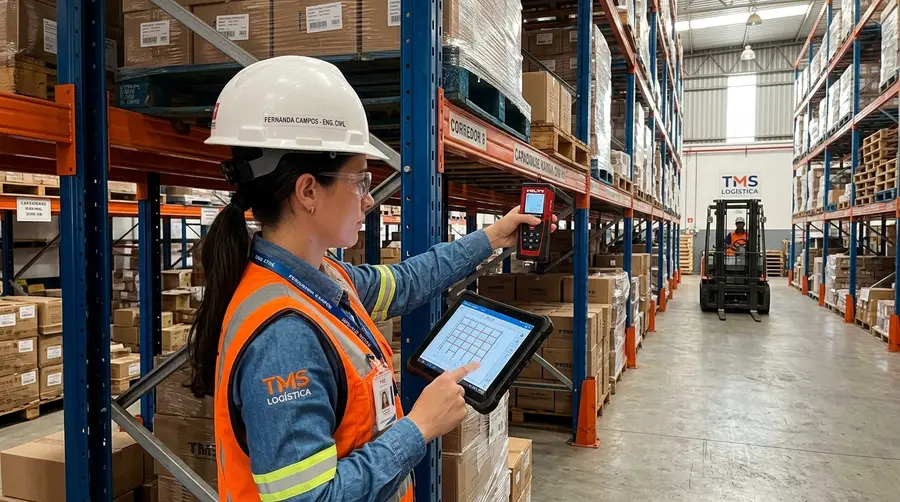

3. Revisão de Fixações e Nivelamento a Laser: Reaperto de parafusos, reaplicação de trava mecânica e nivelamento óptico milimétrico das colunas para evitar o desvio de verticalidade sob carga concentrada.
4. Instalação de Placas de Sinalização de Carga: Aplicação de etiquetas indeléveis em cada plano de prateleira especificando a carga máxima suportada (ex: "Capacidade Máxima: 150 kg Distribuídos").
5. Inspeção Técnica de Estruturas Pesadas: Para estruturas industriais porta-paletes de grande porte ou sob exigência de programas ocupacionais (PGR), contratação de profissional habilitado para emissão de laudo de estabilidade e respectiva ART junto ao CREA-MS.

Erros Comuns que Geram Notificações e Riscos no Varejo em MS

As auditorias trabalhistas e de segurança frequentemente notificam estabelecimentos por desvios recorrentes de gestão e manutenção:

• Falta de Placas de Carga Máxima Nominal: Omitir o limite de peso por prateleira induz os operadores de reposição ao excesso de peso, causando empenamento estrutural e queda de produtos.
• Utilização de Gambiarras de Madeira e Arame: Amarrar colunas com arames torcidos ou utilizar calços de madeira sob as sapatas em substituição aos pés niveladores de aço usinados representa violação grave das normas ABNT.
• Corredores de Fuga Obstruídos com Paletes: Manter paletes com mercadorias estocadas nos corredores principais bloqueia as rotas de evacuação de emergência exigidas pelo Corpo de Bombeiros Militar de MS.
• Omissão de Riscos Mecânicos no Prontuário de Segurança: Deixar de inventariar estruturas de armazenagem pesada com tráfego de empilhadeiras no Programa de Gerenciamento de Riscos (PGR / NR-1) pode acarretar notificações em fiscalizações do trabalho.

Durabilidade, Proteção Superficial e Retorno do Investimento (ROI)

A escolha de gôndolas modulares fabricadas em aço estrutural galvanizado com pré-tratamento de fosfatização microcristalina e pintura eletrostática a pó epóxi polimerizada em estufa a 200°C garante resistência mecânica e química superior a 15 anos de uso contínuo no varejo de MS.

Além da conformidade jurídica e prevenção de multas que podem ultrapassar dezenas de milhares de reais por módulo irregular, o investimento em segurança estrutural traz retornos financeiros tangíveis: reduz a taxa de quebra de mercadorias por quedas acidentais, melhora a classificação de risco em apólices de seguro patrimonial e transmite ao consumidor final a percepção de uma loja moderna, limpa e segura.

Perguntas Frequentes sobre Segurança Estrutural de Gôndolas e Porta-Paletes em MS

1. Quais são as principais normas ABNT que regulamentam gôndolas e porta-paletes no Brasil?

As principais normas técnicas vigentes são a ABNT NBR 14762:2010, que estabelece os requisitos de dimensionamento para perfis de aço formados a frio aplicados em gôndolas e prateleiras metálicas no varejo, e as normas ABNT NBR 17150-1:2024 e ABNT NBR 15524 (Partes 1 e 2), que regulamentam exclusivamente o projeto estrutural, uso, operação e manutenção de estruturas porta-paletes selecionáveis. Adicionalmente, aplicam-se a ABNT NBR 8800 para projetos de estruturas de aço e as Normas Regulamentadoras NR-11 (Movimentação de Materiais), NR-12 (Segurança no Trabalho em Máquinas) e NR-17 (Ergonomia) do Ministério do Trabalho e Emprego.

2. Quando é recomendável ou exigido laudo técnico com ART para sistemas de armazenagem pesada?

A exigência de laudo técnico com Anotação de Responsabilidade Técnica (ART) aplica-se prioritariamente a sistemas de armazenagem pesada (como estruturas porta-paletes selecionáveis, drive-in e mezaninos industriais) enquadrados no Programa de Gerenciamento de Riscos (PGR / NR-1 e NR-11), especialmente onde há movimentação contínua de cargas por empilhadeiras. Nesse contexto, o laudo emitido por engenheiro habilitado com registro no CREA atesta o dimensionamento correto, capacidade nominal e estabilidade contra tombamento, prevenindo sinistros e resguardando a segurança dos operadores no ambiente de trabalho.

3. Como identificar se uma gôndola comercial está com sobrecarga ou risco de tombamento?

Os sinais visíveis de risco em uma gôndola comercial incluem a deflexão (curvatura) acentuada no centro da prateleira metálica excedendo o limite de flecha admissível (L/200), o desvio de prumo vertical da coluna em relação ao piso (inclinação visível), trincas ou descascamento da tinta epóxi nas dobras dos consoles de sustentação, e o balanço mecânico (oscilação) ao toque lateral. Caso qualquer uma dessas anomalias seja detectada, a prateleira deve ser descarregada imediatamente e o módulo isolado para substituição das peças danificadas.
