Armazenamento em Câmaras Frias e Hortifruti Climatizado em MS: Gôndolas e Porta-Paletes Galvanizados conforme ABNT NBR 6323 e ABNT NBR 15524
Nesta sexta-feira, 25 de setembro de 2026, a expansão dos centros de distribuição de perecíveis, redes de atacarejo, frigoríficos e supermercados com áreas climatizadas de hortifruti em Mato Grosso do Sul exige rigor absoluto na especificação de sistemas de armazenagem estática e exposição comercial. Dados operacionais da fiscalização sanitária estadual e do Conselho Regional de Engenharia e Agronomia de MS (CREA-MS) alertam que a utilização de gôndolas e porta-paletes com pintura convencional em ambientes refrigerados provoca o colapso precoce das estruturas devido à oxidação acelerada pela condensação contínua. Para garantir a segurança operacional e a conformidade sanitária em Campo Grande, Dourados, Três Lagoas e Ponta Porã, instalações em câmaras frias de congelados (até -30°C), antecâmaras de climatização e ilhas de produtos frescos devem utilizar exclusivamente **gôndolas e porta-paletes galvanizados por imersão a quente conforme a ABNT NBR 6323 e ABNT NBR 15524**, assegurando proteção anticorrosiva de longa duração e prevenção contra contaminações alimentares.
A especificação correta do tratamento de superfície metálica em ambientes de baixa temperatura e umidade relativa elevada (superior a 85%) é um requisito crítico de engenharia legal e de saúde pública conforme a Portaria CVS e as diretrizes da Anvisa. O processo de galvanização por imersão a quente cria uma liga metalúrgica de zinco-ferro altamente resistente que impede o descascamento de tintas, a proliferação de fungos em frestas oxidadas e a perda de capacidade de carga dos montantes sob tensões de congelamento e descongelamento.
1. Especificações Técnicas de Engenharia: ABNT NBR 6323 e ABNT NBR 15524
A proteção anticorrosiva em instalações de refrigeração comercial e industrial no Brasil é normatizada por parâmetros rigorosos que diferenciam o uso de tintas epóxi do revestimento por zinco fundido. A ABNT (Associação Brasileira de Normas Técnicas) estabelece as exigências fundamentais para estruturas metálicas expostas à umidade e baixas temperaturas:
- ABNT NBR 6323 (Galvanização de Produtos de Aço ou Ferro Fundido por Imersão a Quente — Especificação): Determina a imersão completa do perfil metálico em um banho de zinco líquido a aproximadamente 450°C após rigoroso decapagem química. Em ambientes de câmaras frias e hortifruti climatizado, a norma exige uma espessura mínima da camada de zinco de 70 µm a 85 µm (massa de revestimento superior a 500 g/m²), garantindo proteção galvânica sacrificial por mais de 20 anos.
- ABNT NBR 15524-1 e NBR 15524-2 (Sistemas de Armazenamento Estáticos: Porta-Paletes Selecionáveis): Define os coeficientes de dimensionamento de estabilidade para perfis de aço formados a frio (NBR 14762) operando em temperaturas congeladas, considerando a variação de tenacidade do aço sob frio extremo e a imperatividade de folgas térmicas nas conexões por travas.
- ABNT NBR 16259 (Gôndolas Metálicas para Uso Comercial): Regulamenta as gôndolas de parede e ilhas de exposição para setores hortifruti e laticínios, exigindo bandeja de recolhimento de umidade em aço inoxidável ou polipropileno atóxico e tratamento galvânico contra névoa úmida.
- Norma Regulamentadora NR-12 (Segurança no Trabalho em Máquinas e Equipamentos): Exige proteção contra quedas de paletes estocados em câmaras frias, fechamentos traseiros com telas de proteção galvanizadas e sinalização indelével da capacidade máxima de carga por nível em ambientes de baixa visibilidade térmica.
2. Passo a Passo de Montagem e Instalação em Ambientes Refrigerados

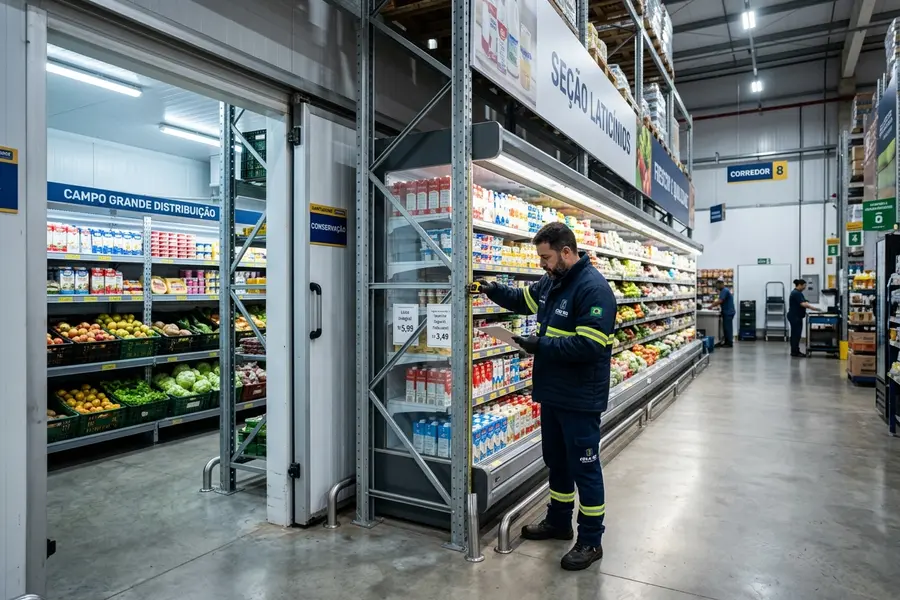

A instalação de gôndolas e porta-paletes em câmaras frias e ilhas climatizadas de supermercados em Mato Grosso do Sul exige um protocolo diferenciado em relação às áreas secas de loja. A presença de mantas isolantes no piso de concreto (como poliestireno extrudado XPS) e barreiras de vapor impede a perfuração convencional desordenada:
- Vistoria do Piso com Isolamento Térmico: Mapeamento da espessura da camada de regularização de concreto sobre o isolamento térmico subsuperficial do piso congelado. Utilização de parabolts expansivos em aço inoxidável AISI 304 de comprimento calibrado para não perfurar a barreira de vapor de piso.
- Instalação de Sapatas Isolantes e Calços de Nivelamento: Interposição de calços de polietileno de alta densidade (PAD) ou aço inoxidável sob as sapatas dos porta-paletes galvanizados para evitar ponte térmica direta e corrosão por contato químico com detergentes de higienização de piso.
- Alinhamento com Prumo e Nível Laser Digital: Aferição da verticalidade dos montantes com tolerância máxima de L/500 conforme a NBR 15524-2, compensando eventuais inclinações necessárias para o escoamento de água de degelo no piso da câmara.
- Tensionamento e Travamento de Viga por Pino de Segurança Inox: Encaixe dos garrafões/consolos de travessas com pinos de trava confeccionados em aço inoxidável ou aço galvanizado a quente, impedindo o desacoplamento acidental provocado pela trepidação de empilhadeiras retráteis operando no frio.

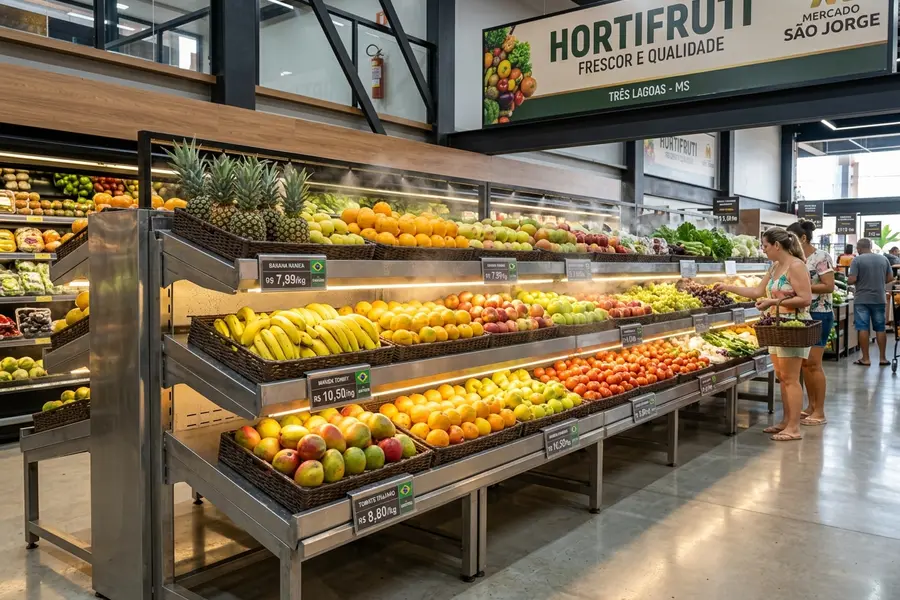

- Montagem de Acessórios Atóxicos em Gôndolas de Hortifruti: Fixação de cestos inclinados, calhas de precificação e prateleiras vazadas em aço galvanizado equipadas com bandejas coletoras laváveis de polipropileno alimentar atóxico.
3. Casos Especiais e Limitações: Por Que A Pintura Epóxi Comum Falha no Frio
O uso de gôndolas e porta-paletes com pintura eletrostática a pó (epóxi-poliéster) convencional em câmaras frias ou ilhas de congelados apresenta limitações físicas severas que inviabilizam sua aplicação:
- Trincamento por Diferença de Dilatação Térmica: O coeficiente de dilatação térmica da tinta polimérica é diferente do aço de base. Sob ciclos frequentes de congelamento (-20°C) e degelo (+5°C), surgem microfissuras na camada de pintura que permitem a entrada de água condensada.
- Oxidação Oculta Sob a Película de Tinta (Filiforme): A umidade aprisionada sob a tinta inicia a corrosão do aço sem que seja visível de imediato. Quando a bolha de tinta estoura, a estrutura metálica interna já perdeu espessura útil de parede, comprometendo a capacidade de carga da prateleira.
- Contaminação Microbiológica e Risco Sanitário: Descascamentos de tinta em gôndolas de hortifruti ou laticínios criam reentrâncias e lascas contaminantes que podem cair sobre alimentos expostos, gerando autuações graves e interdição por órgãos de Vigilância Sanitária em MS.
4. Erros Comuns e Riscos de Engenharia no Armazenamento Refrigerado
A negligência na escolha e manutenção de estruturas para ambientes úmidos e frios em supermercados e CDs de MS acarreta riscos físicos e financeiros significativos:
- Formação de Ferrugem Branca por Empacotamento Úmido: Galvanizados mantidos em locais fechados sem circulação de ar antes da montagem podem desenvolver hidróxido de zinco (ferrugem branca). A montagem exige secagem prévia e passivação cromada conforme a NBR 6323.
- Furações e Cortes Realizados no Local Após Galvanização: Qualquer corte ou furação executado em campo com lixadeira expõe o aço carbono sem revestimento. Modificações em estruturas para câmaras frias devem utilizar tinta rica em zinco (com no mínimo 90% de zinco metálico na película seca) para reparo da proteção catódica localizada.
- Uso de Suportes de Madeira sem Tratamento Fungicida: A madeira absorve umidade no ambiente refrigerado, apodrece e serve de vetor de fungos. Toda a base de apoio deve ser estritamente metálica galvanizada ou em polímeros de grau sanitário.
5. Tabela Técnica Comparativa: Galvanização a Quente vs. Pintura Epóxi vs. Inox AISI 304
A tabela a seguir apresenta a comparação objetiva entre as soluções de tratamento de superfície metálica para gôndolas e porta-paletes em instalações comerciais e industriais de Mato Grosso do Sul:
| Parâmetro Técnico | Galvanizado a Quente (NBR 6323) | Pintura Epóxi em Pó | Aço Inoxidável AISI 304 |
|---|---|---|---|
| Espessura de Proteção | 70 µm a 85 µm (camada metallúrgica) | 60 µm a 80 µm (película polimérica) | Massa autoprotegida (crômio passivado) |
| Resistência à Umidade (>85%) | Excelente (Proteção sacrificial) | Baixa (Formação de corrosão sob filme) | Impecável (Imune a névoa úmida) |
| Faixa de Temperatura Útil | -40°C a +200°C | -10°C a +60°C (risco de trincas) | -80°C a +500°C |
| Durabilidade em Câmara Fria | Superior a 20 Anos | 1 a 3 Anos (descascamento frequente) | Superior a 30 Anos |
| Custo Relativo Inicial | Médio (+25% a +35% vs. Epóxi) | Baixo (Padrão de loja seca) | Muito Alto (+250% a +300% vs. Epóxi) |
| Conformidade Sanitária (Anvisa) | Aprovado para estocagem e embalados | Restrito (Reprovado ao descascar) | Total para contato direto com alimento |
6. Manutenção, Durabilidade e Higienizacao Sanitária
Para manter a longevidade das gôndolas e estantes galvanizadas em ambientes refrigerados de supermercados em MS, os procedimentos de limpeza devem respeitar a integridade química da camada de zinco:
- Produtos de Limpeza Permitidos: Detergentes neutros biodegradáveis e sanitizantes à base de amônio quaternário. Lavagem com água morna (máximo 50°C) sob baixa pressão.
- Produtos Terminantemente Proibidos: Ácido clorídrico, produto sanitário com alto teor de cloro ativo ou soda cáustica concentrada. Agentes ácidos ou fortemente alcalinos atacam quimicamente o revestimento de zinco, destruindo a proteção anticorrosiva.

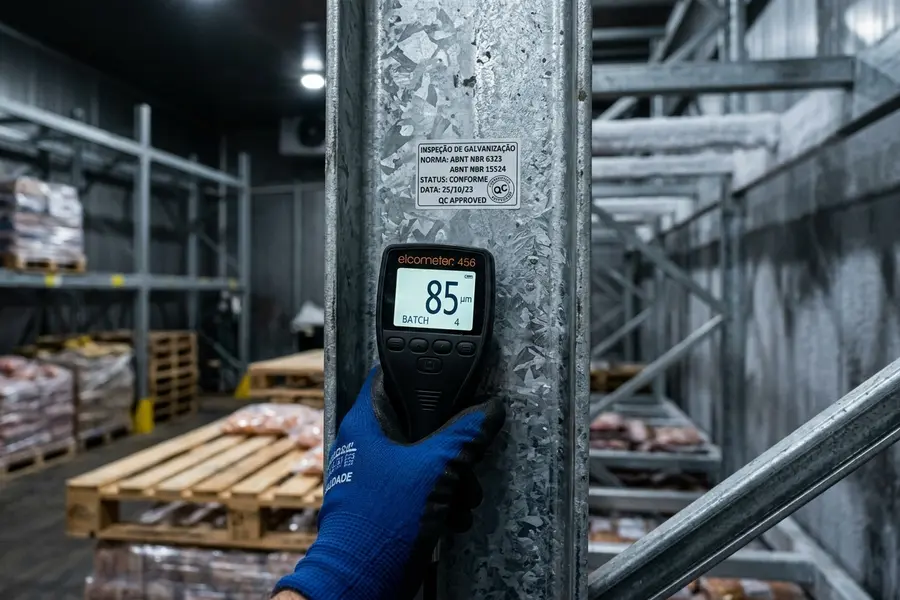

- Inspeção Periódica de Camada com Micrômetro Magnético: Verificação anual da espessura remanescente de zinco nos pontos de maior atrito (guias de paletes e consolos de gôndolas), garantindo que a camada se mantenha acima de 50 µm ao longo dos anos.
7. Fatores de Preço, ROI e Custo Total de Propriedade (TCO)
Embora a aquisição de porta-paletes e gôndolas galvanizadas por imersão a quente (ABNT NBR 6323) apresente um investimento inicial cerca de 25% a 35% superior ao de estruturas com pintura convencional, a análise de **Custo Total de Propriedade (TCO)** ao longo de 10 anos comprova um Retorno sobre o Investimento (ROI) altamente positivo para os operadores de varejo em MS:
- Eliminação de Paradas Operacionais para Repintura: Pintar estruturas enferrujadas dentro de câmaras frias em operação exige o desligamento do sistema de refrigeração, remoção de toneladas de mercadorias e perda de vendas por dias. A galvanização elimina este custo oculto.
- Preservação do Valor Residual dos Equipamentos: Estruturas galvanizadas a quente mantêm seu valor patrimonial para revenda ou reaproveitamento logístico por décadas sem depreciação por corrosão metálica.
- Redução de Prêmios de Seguro e Sinistros: A comprovação de conformidade com as normas ABNT NBR 15524 e NBR 6323 reduz os riscos de acidentes catastróficos por colapso de prateleiras, diminuindo o valor das apólices de seguro patrimonial.
8. FAQ Estruturado: Perguntas Frequentes Sobre Armazenamento Refrigerado em MS
Por que a pintura epóxi comum não é recomendada para câmaras de congelamento e estocagem de carnes/laticínios em MS?
A pintura eletrostática epóxi convencional não é recomendada para câmaras frias e estocagem de carnes ou laticínios porque sofre trincamento decorrente da expansão e contração térmica contínua sob congelamento (temperaturas abaixo de 0°C). A condensação constante penetra pelas microfissuras da tinta, gerando a corrosão filiforme oculta que destrói a espessura de parede do aço carbono por baixo da pintura. Além da perda acelerada de capacidade de carga da prateleira (com risco de desabamento), as lascas de tinta descascada contaminam os alimentos e geram autuações graves pela Vigilância Sanitária em Mato Grosso do Sul. A solução definitiva exigida por normas de engenharia sanitária e pela ABNT NBR 6323 é a galvanização por imersão a quente ou a utilização de acessórios em aço inoxidável e polímeros sanitários.
Qual é a diferença técnica entre a galvanização a quente (ABNT NBR 6323) e a chapa pré-galvanizada em gôndolas de hortifruti?
A principal diferença técnica reside na espessura do revestimento de zinco e na proteção das bordas cortadas. Na galvanização a quente por imersão (ABNT NBR 6323), a peça inteira é fabricada, furada, dobrada e depois mergulhada em um cuba de zinco líquido a 450°C. Esse processo cria uma camada espessa de 70 a 85 micras de zinco revestindo 100% das superfícies internas e bordas de corte. Já a chapa pré-galvanizada (usada em perfis leves secos) é galvanizada ainda na usina em bobina contínua com camada fina de 15 a 20 micras; quando a chapa é cortada ou estampada na fábrica de gôndolas, as bordas ficam com o aço carbono totalmente exposto, tornando-se pontos imediatos de ferrugem em ambientes úmidos de hortifruti climatizado.
Como garantir a conformidade da estrutura de estocagem refrigerada perante a Vigilância Sanitária e a NR-12 em Mato Grosso do Sul?
Para garantir a conformidade integral perante os órgãos de fiscalização sanitária, Ministério do Trabalho (NR-12) e CREA-MS em Mato Grosso do Sul, a empresa deve manter um prontuário técnico atualizado do sistema de armazenagem. Este prontuário deve conter o projeto estrutural assinado por engenheiro mecânico/estrutural habilitado, a Anotação de Responsabilidade Técnica (ART) registrada no CREA-MS, o certificado de galvanização a quente conforme a ABNT NBR 6323 com medição da camada de zinco, as placas metálicas de identificação de carga máxima afixadas nas cabeceiras das estantes e o relatório de inspeção periódica anual baseado na ABNT NBR 15524-2. A equipe da Montar Gôndolas presta consultoria completa e emissão de laudos de integridade estrutural para redes de varejo e atacado em todo o estado.
Artigo elaborado e assinado tecnicamente por:
Eng. Carlos Eduardo Mendonça — Engenheiro Mecânico e de Estruturas Metálicas
CREA-MS Registro 48.912/D — Especialista em Perícia de Estruturas de Armazenamento, Refrigeração Comercial e Inspeção ABNT NBR 15524 / NBR 6323.
Revisão de Conteúdo e Conformidade com Engenharia de Segurança:
Consultoria Técnica Montar Gôndolas — Unidade de Atendimento a Manutenção Industrial, Frigoríficos e Varejo Refrigerado em Campo Grande, Mato Grosso do Sul.
