Gôndolas de Aço Inox e Layout para Câmaras Frias e Refrigerados em Supermercados em MS: Normas da Vigilância Sanitária, ABNT NBR 14762 e Resistência à Condensação

O gerenciamento da cadeia do frio em supermercados, hipermecados e atacarejos de Mato Grosso do Sul exige soluções de armazenagem e exposição comercial de altíssima especificação técnica. Nas câmaras frigoríficas de estocagem, antecâmeras de desossa e nas áreas de expositores refrigerados de salão de vendas em Campo Grande, Dourados, Três Lagoas e Corumbá, a escolha de gôndolas de aço inox e estantes sanitárias perfuradas é o fator determinante para prevenir o colapso por corrosão provocada pela umidade de condensação e garantir total conformidade com as exigências da Vigilância Sanitária (SESAU/CVS) e a norma ABNT NBR 14762.

Desafios de Engenharia: Umidade de Condensação, Choque Térmico e Corrosão

Em ambientes refrigerados operando entre -25°C (congelados) e +4°C (resfriados), a abertura constante de portas para reposição de mercadorias gera uma entrada maciça de ar quente e úmido proveniente do clima tropical de Mato Grosso do Sul. Esse fenômeno causa o choque térmico e a condensação imediata de gotículas de água sobre as estruturas metálicas das gôndolas e estantes.

Se o estabelecimento utilizar mobiliário comercial comum feito de aço carbono com pintura convencional não tratada, a água condensada acumula-se nas dobras das bandejas e nos furos das colunas, iniciando um processo acelerado de oxidação interna que compromete a integridade mecânica em menos de 12 meses. Conforme alertas técnicos do Conselho Regional de Engenharia e Agronomia de MS (CREA-MS), a perda de espessura útil do aço por ferrugem invisível sob a pintura pode provocar o colapso repentino de prateleiras carregadas com centenas de quilos de carnes e laticínios.

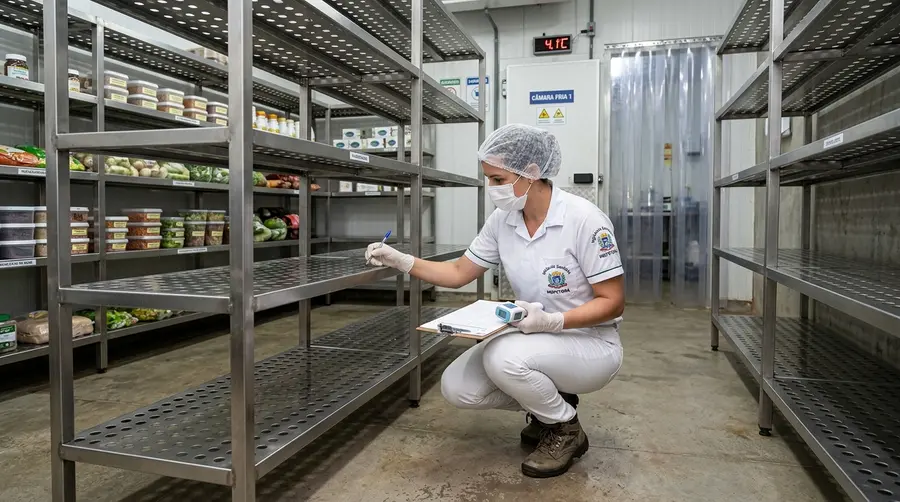

Exigências da Vigilância Sanitária para Armazenamento Frio

A fiscalização sanitária em Mato Grosso do Sul exige que todas as superfícies que entram em contato direto ou indireto com alimentos refrigerados e congelados atendam aos seguintes critérios estritos de higiene e lavabilidade:

• Inalterabilidade e Atoxidade do Material (Aço Inox AISI 304): As estantes de antecâmeras de corte e fracionamento devem ser construídas preferencialmente em liga de Aço Inoxidável Austenítico (AISI 304), imune à ação de sais de cura, sangria animal e detergentes higienizantes clorados.
• Prateleiras Perfuradas Sanitárias: As bandejas das gôndolas de câmaras frias devem possuir furações oblongas ou circulares estampadas de fábrica, permitindo a circulação uniforme do fluxo de ar frio forçado (*chillers*) e impedindo o acúmulo de líquidos e gelo.
• Elevação do Solo (Mínimo de 15 cm a 20 cm): A primeira prateleira deve manter um vão livre inferior de no mínimo 15 cm do piso acabado de epóxi ou poliuretano, viabilizando o enxágue de lavagem com lavadoras de alta pressão e desinfetantes industriais.
• Arredondamento de Cantos Vivos (Raios de Curvatura): Ausência de rebarbas mecânicas ou vincos agudos nas bordas das bandejas metálicas onde restos biológicos possam se depositar e proliferar colônias de fungos e bactérias (*Listeria monocytogenes*).

Tabela Comparativa: Gôndolas de Aço Carbono Pintado vs. Gôndolas de Aço Inox AISI 304 para Câmaras Frias

Parâmetro Técnico de Projeto	Gôndolas de Aço Carbono Epóxi Comum	Gôndolas de Aço Inox AISI 304 Sanitário
Resistência à Condensação Severa	Baixa (Formação de ferrugem em 6 a 12 meses)	Total (Resistente à umidade relativa de 100%)
Compatibilidade com Produtos Químicos	Sensível a sabões alcalinos e desinfetantes fortes	Resistente a detergentes clorados e sanitizantes
Circulação de Ar Frio Integrada	Bandejas lisas com bloqueio térmico	Bandejas oblongas perfuradas de alta vazão
Facilidade de Higienização Diária	Exige secagem manual imediata pós-lavagem	Permite lavagem com jato de água direto e secagem natural
Vida Útil Estimada em Câmara Fria	2 a 3 anos (Com manutenções frequentes)	Mais de 15 anos sem perda de propriedade mecânica

Ergonomia e Segurança do Trabalho na Reposição Fria (NR-36 e NR-17)

A operação de estocagem e reposição de mercadorias dentro de câmaras frigoríficas envolve riscos ergonométricos severos devido às temperaturas negativas e ao manuseio de caixas pesadas de carnes e congelados. O projeto de gôndolas e estantes deve alinhar-se às diretrizes da **NR-36 (Segurança em Frigoríficos)** e da **NR-17 (Ergonomia)** do Ministério do Trabalho e Emprego (MTE):

A altura máxima do último nível de estocagem manual em câmaras frias não deve ultrapassar 1,70m, evitando que os operadores equipados com japona térmica e luvas antiderrapantes realizem elevação de peso acima da linha dos ombros. Além disso, as sapatas articuladas da base das gôndolas devem possuir borrachas nitrílicas de alta aderência para impedir deslizamentos mecânicos sobre pisos molhados com biofilme ou fina camada de gelo.

Passo a Passo da Instalação de Gôndolas Sanitárias em Câmaras Frias

A montagem de estantes e gôndolas em ambientes congelados exige procedimentos rigorosos de montagem limpa e vedação estrutural:

1. Higienização do Piso e Aplicação de Poliuretano Sanitário: Limpeza completa do piso de câmara fria e aplicação de rodapés abaulados de PU para impedir acúmulo de água nas bases das colunas.
2. Posicionamento das Colunas de Aço Inox com Sapatas Niveladoras: Ajuste milimétrico dos pés rosqueáveis em aço inox para absorver o caimento rampa de escoamento de água da câmara.
3. Encaixe das Prateleiras Perfuradas sem Parafusos Expostos: Montagem das bandejas nos consoles reguláveis a cada 25mm com travas autotravantes que dispensam parafusos sujeitos a oxidação.
4. Verificação de Vãos de Circulação de Ar Frio: Garantir que haja um espaço livre mínimo de 10 cm entre as costas da gôndola e os painéis isolantes de poliuretano (PUR/PIR) da câmara para manter a convecção térmica.
5. Sanitização Final com Álcool Peracético: Desinfecção química completa de toda a estrutura antes do recebimento e estocagem dos lotes de alimentos perecíveis.

Erros Comuns em Projetos de Câmaras Frias e Expositores em MS

Gerentes de supermercados cometem falhas graves ao especificar equipamentos para ambientes refrigerados:

• Usar Gôndolas de Galvanizado Leve sem Revestimento Inox: Utilizar estantes de galvalume simples sob a ilusão de economia provoca o rápido descascamento da camada de zinco em contato com sangue animal e ácidos de laticínios.
• Bloquear os Evaporadores de Ar com Gôndolas Altas: Posicionar a parte superior da gôndola diretamente na saída dos forçadores de ar impede a distribuição homogênea do frio, criando "bolsões de calor" que estragam mercadorias nos cantos da câmara.
• Falta de Furação nas Prateleiras de Congelados: Utilizar bandejas totalmente lisas faz com que caixas de papelão congelem grudadas na superfície metálica, rasgando as embalagens na hora da retirada pelo repositor.
• Descuidar do Aterramento Elétrico da Estrutura Inox: Não aterrar as colunas metálicas das gôndolas sanitárias que abrigam fitas LED ou fiação de degelo pode causar choques elétricos perigosos em operadores com calçados molhados.

Retorno sobre o Investimento (ROI) e Preservação de Ativos

O investimento em gôndolas e estantes sanitárias de aço inox AISI 304 em câmaras frias e ilhas de refrigerados gera um retorno financeiro imediato pela eliminação de perdas de estoque por contaminação bacteriana e degradação estrutural. Estabelecimentos que adotam o padrão sanitário exigido pela SESAU/CVS evitam autuações e interdições de setores de frios, assegurando a fidelização dos clientes pela entrega de produtos com textura, sabor e conservação impecáveis.

Perguntas Frequentes sobre Gôndolas para Câmaras Frias em MS

1. Qual é a liga de aço recomendada para gôndolas e estantes dentro de câmaras frias em MS?

A liga de aço recomendada internacionalmente e exigida pelas auditorias sanitárias para câmaras frias de congelados e resfriados é o **Aço Inoxidável Austenítico AISI 304 (18% Cromo e 8% Níquel)**. Esta composição garante resistência absoluta à corrosão por condensação contínua de água, ataque de sais de alimentos e agentes químicos de limpeza industrial, impedindo o surgimento de pontos de ferrugem ou descascamento que contaminariam os lotes estocados.

2. Por que as prateleiras de gôndolas para ambientes refrigerados devem ser perfuradas?

As prateleiras perfuradas (com furacões oblongas ou circulares estampadas) são indispensáveis dentro de câmaras frigoríficas porque permitem a passagem contínua do ar frio forçado vindo dos evaporadores no sentido vertical. Isso garante a homogeneidade da temperatura em todos os níveis da estante, impede o acúmulo de poças de água de condensação ou gelo sobre as bandejas e evita que caixas de congelados fiquem aderidas mecanicamente à superfície metálica.

3. Quais são as distâncias mínimas que as gôndolas de câmaras frias devem manter do piso e das paredes em MS?

De acordo com os manuais de boas práticas da Vigilância Sanitária (SESAU/CVS) e normas ABNT aplicáveis, as gôndolas e estantes em câmaras frigoríficas devem manter um espaço livre mínimo de **15 cm a 20 cm do piso acabado** para facilitar o enxágue e desinfecção pesada; no mínimo **10 cm de afastamento das paredes isolantes** (painéis ISOPOR/PUR/PIR) para não obstruir a circulação de ar frio periférico; e uma distância livre de pelo menos **50 cm em relação aos evaporadores** para evitar o congelamento localizado e o bloqueio da massa de ar.

Autoria e Revisão Técnica

Equipe Técnica Montar Gôndolas
Corpo técnico especializado em mobiliário comercial, sistemas de armazenagem, dimensionamento de carga e layouts de alta produtividade para o varejo e atacarejo em Mato Grosso do Sul.
