Iluminação LED Integrada em Gôndolas e Layout Comercial em MS: Eficiência Energética, Destaque de Produtos e Normas ABNT NBR 14762, NBR 5410 e NR-10

A transformação do varejo físico em Mato Grosso do Sul passou a ter a eficiência energética e a experiência visual do consumidor como pilares estratégicos de competitividade. Nos novos projetos de layout e no retrofit de supermercados, atacarejos e lojas de conveniência em Campo Grande, Dourados, Três Lagoas e Ponta Porã, a integração de iluminação LED de baixa tensão sob as prateleiras das gôndolas consolidou-se como a tecnologia mais eficiente para alavancar as vendas de produtos de alto valor agregado, enquanto atende rigorosamente aos parâmetros da ABNT NBR 14762, ABNT NBR 5410 e às exigências de segurança elétrica da NR-10 do Ministério do Trabalho e Emprego.

O Impacto do Destaque Luminoso no Comportamento de Compra e na Redução da Fatura Elétrica

Estudos recentes de neuromarketing e engenharia de iluminação comercial demonstram que mais de 70% das decisões de compra no ponto de venda ocorrem por estímulo visual direto. Nas gôndolas convencionais sem iluminação própria, as prateleiras intermediárias e inferiores sofrem com sombras projetadas pelas bandejas superiores, criando "zonas cegas" onde os produtos perdem visibilidade e amargam baixas taxas de rotação de estoque.

Com a instalação de microfitas LED de alto rendimento luminoso acopladas em perfis de alumínio com difusores acrílicos sob cada prateleira, o fluxo luminoso é direcionado uniformemente sobre as embalagens. Empreendimentos comerciais em MS que realizaram a transição dos refletores de vapor metálico e lâmpadas fluorescentes de teto para gôndolas com LED integrado relatam um **aumento de até 28% no giro de itens premium** (como vinhos, chocolates finos, queijos especiais e cosméticos) e uma **redução de até 65% no consumo elétrico do sistema de iluminação de loja**.

Especificações Técnicas de Iluminação Integrada conforme ABNT NBR 5410 e ABNT NBR 14762

Para garantir que o projeto luminotécnico seja durável, seguro contra riscos de curto-circuito e não altere a capacidade de carga do mobiliário metálico, os engenheiros eletricistas do CREA-MS orientam a observância das seguintes especificações de engenharia:

• Alimentação em Baixa Tensão de Segurança (SELV 24V DC): As fitas LED aplicadas nas gôndolas devem ser alimentadas estritamente em corrente contínua de 24V via fontes blindadas (drivers industrial IP67), eliminando qualquer risco de choque elétrico em clientes ou repositores durante o manuseio.
• Índice de Reprodução de Cor Elevado (IRC > 90): As fontes de luz devem possuir IRC superior a 90 e temperatura de cor adequada (3000K quente para vinhos e panificação; 4000K neutro para perfumaria; 5000K frio para hortifrúti e embalagens brancas), exibindo as cores reais dos rótulos sem distorções cromáticas.

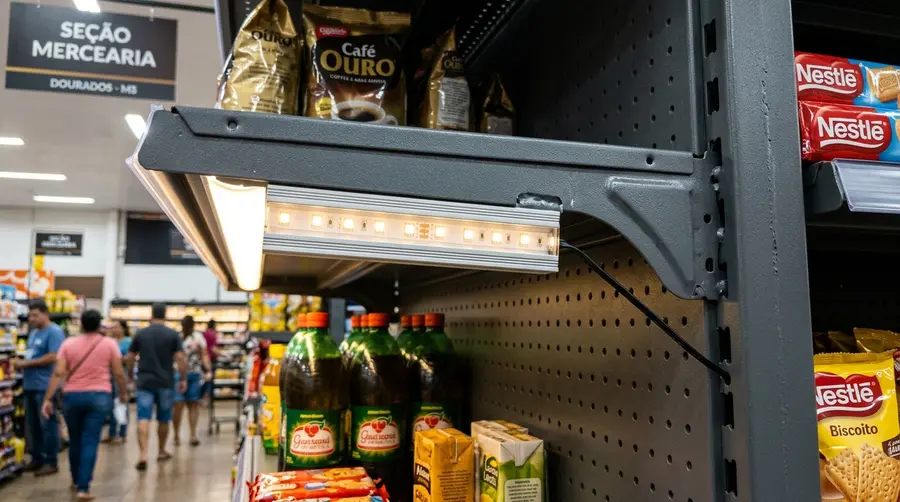

• Dissipação Térmica em Perfis de Alumínio Extrudado: A fita LED nunca deve ser colada diretamente sobre o aço pintado da gôndola. O uso de perfis de alumínio extrudado atua como dissipador de calor, evitando o superaquecimento do adesivo, mantendo a vida útil dos LEDs acima de 50.000 horas e protegendo produtos sensíveis ao calor (como chocolates e perfumes).
• Passagem de Cabos Oculta e Blindada em Canaletas Internas: A fiação elétrica deve percorrer o interior das colunas tubulares perfuradas da gôndola através de conduítes flexíveis anti-chama, evitando que fios fiquem expostos a acritos de caixas ou ganchos repositores.

Tabela Comparativa: Iluminação Convencional de Teto vs. Iluminação LED Integrada sob Prateleiras

Parâmetro de Desempenho	Iluminação Convencional por Iluminárias de Teto	Iluminação LED Integrada sob Prateleira (24V DC)
Luminância no Produto (Nível Médio)	250 a 400 Lux (Com sombras severas nas bases)	800 a 1.200 Lux (Foco uniforme em 100% dos níveis)
Eficiência Energética (Lm/W)	60 a 80 Lm/W (Lâmpadas Tubulares Fluorescentes)	140 a 160 Lm/W (Microfitas LED de Alta Eficiência)
Emissão de Calor sobre os Produtos	Alta (Radiação infravermelha direta sobre a prateleira)	Nula (Luz fria com dissipador de alumínio embutido)
Índice de Reprodução de Cor (IRC)	70 a 80 (Cores de embalagens opacas e lavadas)	> 90 (Fidelidade cromática de rótulos e alimentos)
Segurança Operacional em Manutenções	Risco de queda de lâmpadas de vidro e vidro quebrado	Fita blindada em policarbonato inquebrável (SELV 24V)

Conformidade com a NR-10 e Prevenção de Riscos Elétricos no Ponto de Venda

A energização de estruturas metálicas de grande porte como fileiras de gôndolas exige rigor absoluto no cumprimento das normas de segurança do trabalho do Ministério do Trabalho e Emprego (MTE - NR-10):

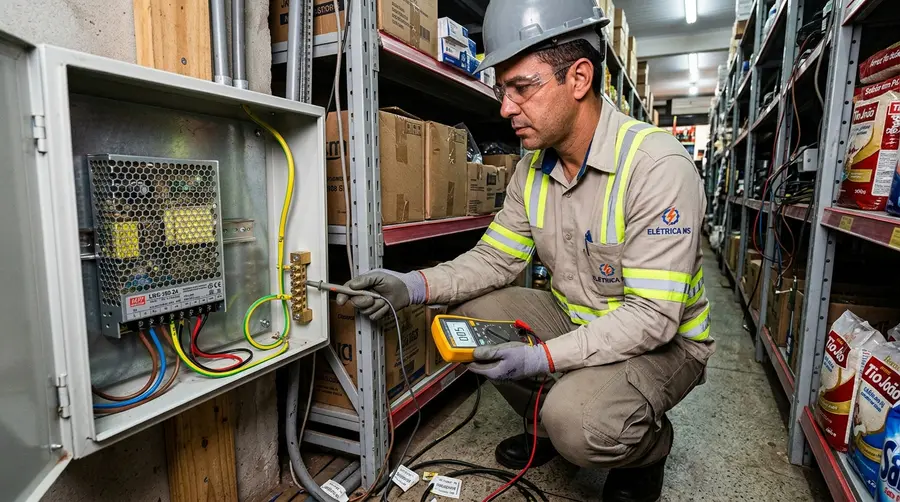

É mandatório que cada fileira contínua de gôndolas integradas com LED possua seu próprio barramento de **equipotencialização e aterramento elétrico principal (fio verde/amarelo conectado à malha da loja)**. Fontes de alimentação chaveadas (drivers 24V) devem ser instaladas em caixas de distribuição metálicas IP65 localizadas no topo das gôndolas ou no mezanino técnico, fora do alcance do público e protegidas por disjuntores termomagnéticos e interruptores diferenciais residuais (DR de 30mA).

Passo a Passo para Projeto e Instalação de LED em Gôndolas

Para garantir que a integração de iluminação LED em gôndolas ocorra sem falhas elétricas ou mecânicas, os projetistas e montadores devem seguir o protocolo técnico:

1. Estudo Luminotécnico e Cálculo de Carga Térmica: Dimensionamento da potência em Watts por metro linear de fita LED e seleção dos drivers de alimentação com folga operacional de 20%.
2. Instalação dos Perfis de Alumínio no Reforço das Bandejas: Fixação mecânica dos perfis de alumínio com encaixe rápido nas garras dos consoles, sem perfurações que enfraqueçam o aço.
3. Passagem de Cabeamento Blindado e Conectores Rápidos: Distribuição de cabos flexíveis de dupla isolação pelo interior das colunas tubulares com conectores tipo engate rápido (Plug & Play).
4. Conexão dos Drivers no Topo da Gôndola e Aterramento: Fixação das fontes de alimentação chaveadas em caixas metálicas ventiladas no topo da gôndola e aterramento de cada coluna.
5. Vistoria com Termografia e Medição de Lux: Medição do fluxo luminoso com luxímetro e inspeção com câmera termográfica para certificar a ausência de aquecimento nos conectores.

Erros Comuns na Instalação de LED em Gôndolas Comerciais

Técnicos e varejistas devem evitar falhas corriqueiras que comprometem o investimento em iluminação comercial:

• Colar Fitas LED Direta no Aço sem Perfil de Alumínio: A falta de dissipação de calor faz a fita LED perder até 50% do brilho em menos de 6 meses e provoca a soltura do adesivo pelo calor.
• Alimentar Fitas em 127V/220V Direto na Gôndola: Passar tensão de rede (110V/220V) em estruturas metálicas acessíveis ao público é uma violação gravíssima da NR-10 e cria risco fatal de choque elétrico.
• Dimensionar Fontes no Limite Máximo de Carga: Trabalhar com fontes chaveadas em 100% da capacidade nominal provoca superaquecimento, zumbido acústico e queima prematura dos componentes.
• Uso de LEDs de Baixo IRC (< 70) em Setores de Carnes e Hortifrúti: LEDs baratos com IRC baixo distorcem a cor das carnes e frutas, fazendo alimentos frescos parecerem velhos ou estragados sob a luz.

Durabilidade, Retorno Financeiro (ROI) e Sustentabilidade

A iluminação LED integrada em gôndolas oferece um retorno do investimento (ROI) extremamente atrativo, recuperando o capital investido entre 8 e 14 meses de operação. Além da economia drástica na conta de luz, o aumento do faturamento de produtos de alto valor comercial, a redução de perdas por alimentos aquecidos por lâmpadas velhas e a valorização estética do estabelecimento posicionam a loja em um patamar de modernidade e sustentidade alinhado com as práticas ESG.

Perguntas Frequentes sobre Iluminação LED em Gôndolas em MS

1. Qual é a voltagem de alimentação segura para iluminação LED integrada em gôndolas metálicas?

A voltagem de alimentação obrigatória por normas de segurança (ABNT NBR 5410 e NR-10) para estruturas metálicas expostas ao toque do público é a **Baixa Tensão de Segurança (SELV), operando em 24V DC (Corrente Contínua)**. Fontes chaveadas blindadas convertem a tensão de rede (220V/127V) para 24V DC em caixas isoladas no topo da gôndola, garantindo que mesmo se um cabo for acidentalmente cortado, não haverá qualquer risco de choque elétrico para clientes ou repositores.

2. Como a iluminação LED sob as prateleiras auxilia na vendas de produtos de alto valor agregado?

A iluminação LED sob as prateleiras elimina as sombras causadas pelas bandejas superiores, elevando a iluminação direta nos rótulos de 300 Lux para mais de 1.000 Lux. Quando combinada com chips de elevado Índice de Reprodução de Cor (IRC > 90), as cores dos rótulos de vinhos, embalagens de chocolates, perfumes e cosméticos ganham vivacidade e contraste, atraindo o olhar do consumidor e aumentando as vendas impulsivas em até 28%.

3. É necessário emitir laudo de conformidade elétrica e ART do CREA-MS para gôndolas com LED integrado?

Sim. Projetos de retrofit luminotécnico e instalação de iluminação LED em larga escala em gôndolas comerciais exigem a elaboração de projeto elétrico assinado por engenheiro eletricista habilitado com a devida **Anotação de Responsabilidade Técnica (ART) registrada no CREA-MS**. A ART atesta que os circuitos possuem aterramento funcional, proteção por disjuntores e DRs, dimensionamento correto de fontes e cumprimento das normas de combate a acidentes da NR-10 e ABNT NBR 5410.

Autoria e Revisão Técnica

Equipe Técnica Montar Gôndolas
Corpo técnico especializado em mobiliário comercial, sistemas de armazenagem, dimensionamento de carga e layouts de alta produtividade para o varejo e atacarejo em Mato Grosso do Sul.
