Expansão de Atacarejos no Interior do MS: Engenharia de Porta-Paletes e Telas de Segurança nos Depósitos

O avanço consolidado do agronegócio em Mato Grosso do Sul, impulsionado por colheitas recordes de soja e milho e a atração de novas indústrias de celulose, tem gerado um rápido crescimento populacional e econômico nas principais cidades do interior do estado, como Dourados, Três Lagoas, Ponta Porã, Naviraí e Maracaju. Esse boom de consumo atrai investimentos maciços de grandes grupos de varejo que inauguram amplas unidades de atacarejo (modelo *Cash & Carry* ou compre e leve). O layout arquitetônico de um atacarejo difere essencialmente de um supermercado convencional: os salões contam com tetos muito altos e utilizam sistemas híbridos de estocagem (porta-paletes integrados ao salão), onde a venda de varejo ocorre nas gôndolas do nível do chão e o estoque em fardos fechados fica armazenado em paletes nos níveis suspensos diretamente acima dos clientes. Projetar e operar essas estantes industriais exige o cumprimento rigoroso de especificações de segurança física estrutural e de barreiras contra quedas, de acordo com as normas ABNT (NBR 16259) e diretrizes de engenharia.

1. O Conceito de Rack Híbrido: Venda e Armazenagem no Mesmo Espaço

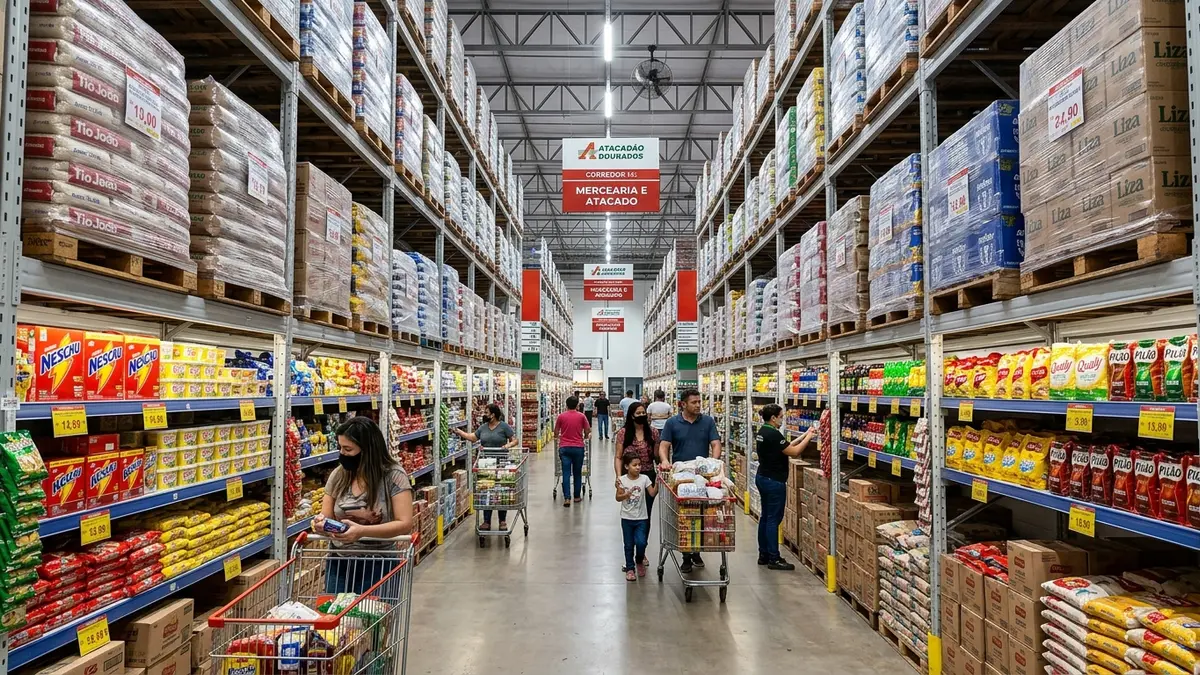

No modelo clássico de supermercado, o estoque de mercadorias fica restrito a um galpão fechado nos fundos da loja (o chamado depósito interno), e o salão de compras expõe apenas embalagens individuais em gôndolas baixas. No modelo *Cash & Carry*, o depósito e o salão de vendas fundem-se em um único espaço físico para otimizar os custos operacionais e acelerar a reposição de mercadorias. A estrutura porta-palete de aço carbono torna-se o próprio mobiliário expositor da loja.

As vigas metálicas inferiores (níveis zero e um) recebem prateleiras aramadas ou de chapa onde os produtos são organizados para o consumidor final pegar diretamente. As vigas superiores (níveis dois, três e quatro, atingindo alturas de 4,50m a mais de 7,00m) recebem paletes pesados de madeira carregados com fardos fechados de alimentos e bebidas. Essa configuração poupa espaço físico de galpões adicionais, mas expõe os clientes a um risco potencial severo: a possibilidade física de queda de objetos, caixas avulsas ou paletes inteiros sobre o salão devido a manobras incorretas de empilhadeiras ou embalagens rompidas.

2. Telas de Segurança Traseira e Proteções Contra Queda

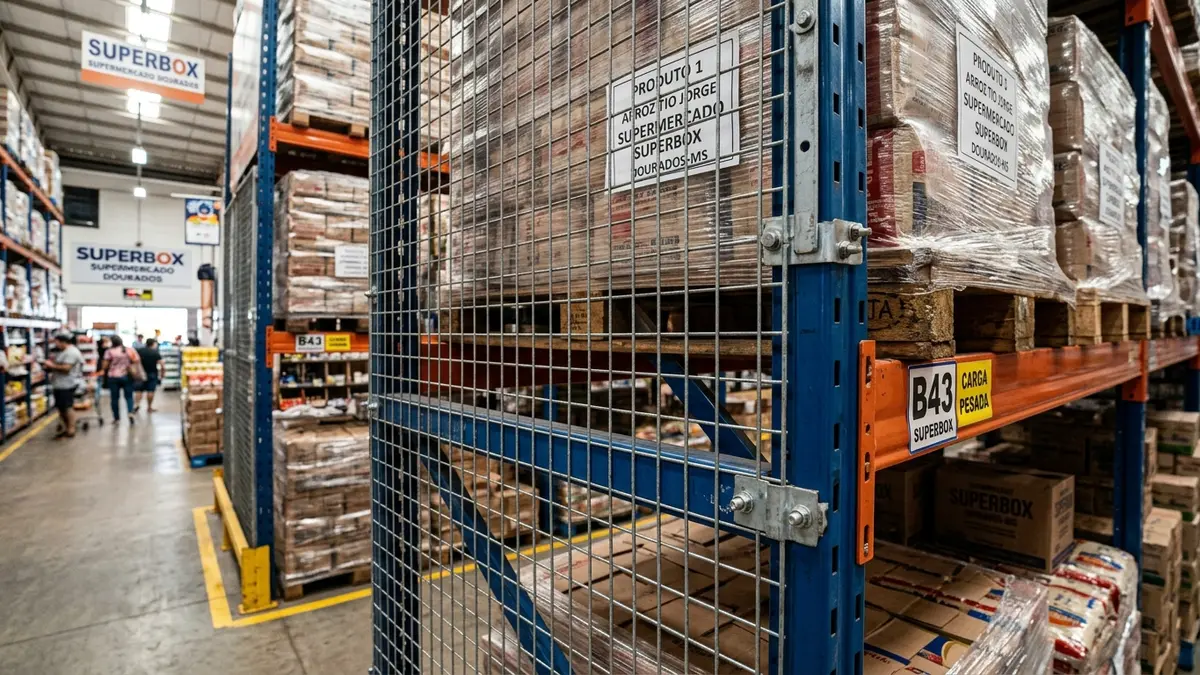

Para mitigar o risco de acidentes graves em áreas de circulação de público, a engenharia de estruturas industriais sob a NBR 16259 exige a instalação de barreiras físicas protetoras nas estruturas porta-paletes. A principal proteção é a Tela de Proteção Traseira ou Lateral (Mesh Back-Stop). Trata-se de painéis de grelha ou malha metálica aramada de aço carbono galvanizado fixados por presilhas de aço diretamente nas costas dos montantes do porta-palete.

Essa tela de aço funciona como uma barreira física antiqueda de caixas. Se uma embalagem plástica de um palete no nível superior se romper devido ao calor ou se o garfo da empilhadeira empurrar o palete para trás acidentalmente durante o posicionamento, a tela aramada impede que caixas de leite, latas de refrigerante ou fardos de arroz caiam no corredor de compras adjacente. Adicionalmente, as estantes industriais devem contar com protetores de montante (sapatas metálicas ancoradas ao concreto do piso) e protetores de coluna de esquina para evitar colisões de empilhadeiras que possam desestabilizar os níveis suspensos do sistema hibridizado.

Especificações Técnicas de Estantes de Cash & Carry

Abaixo detalhamos a tabela comparativa de componentes de segurança estrutural exigidos em atacarejos de Mato Grosso do Sul:

Componente de Segurança do Rack	Material e Acabamento Indicado	Dimensões e Malhas Recomendadas	Norma Regulamentadora / Técnica	Função na Proteção dos Clientes
Tela Antiqueda Traseira (Mesh)	Aço carbono galvanizado a fogo ou com pintura epóxi	Malha de 50x100mm; diâmetro do arame de 4,0mm	NBR 16259 (Sistemas de Armazenagem)	Prevenir a queda acidental de volumes e caixas soltas sobre os corredores de compras

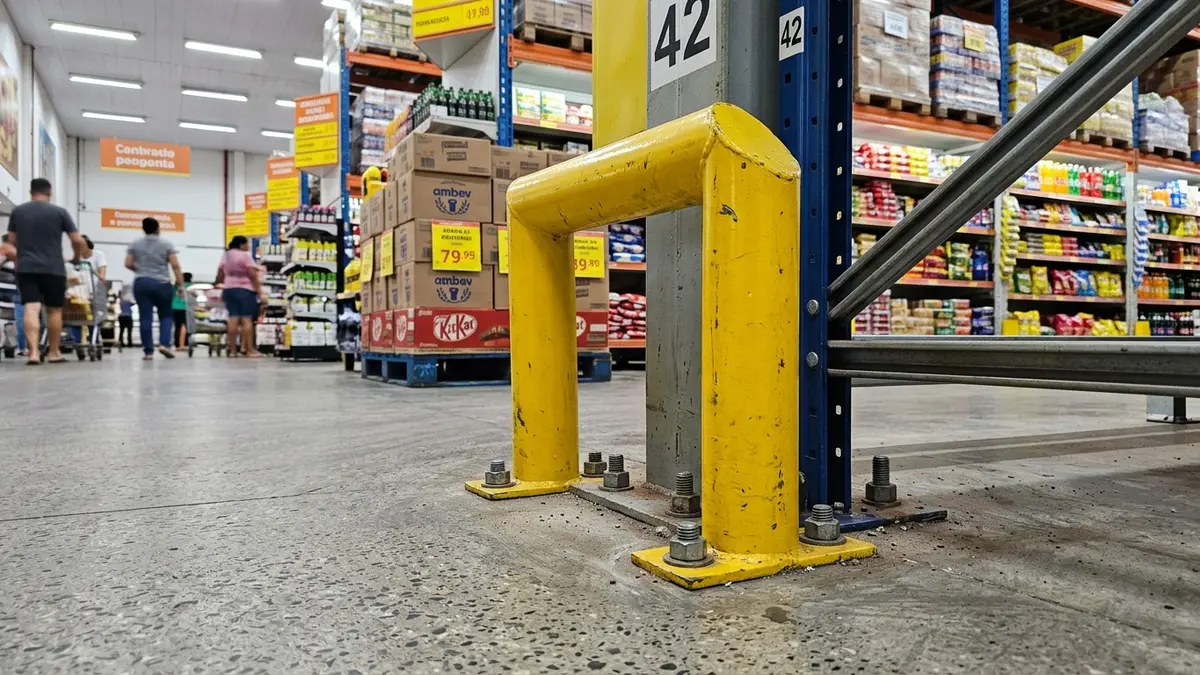

Protetor de Coluna (Sapata)	Chapa de aço carbono grossa pintada em amarelo segurança	Altura de 400mm; chapa de espessura de 6,3mm	Normas de SST e NR-11 (Movimentação)	Absorver o impacto direto das rodas e protetores de empilhadeiras no pé da estante
Pinos de Trava de Longarina	Aço carbono zincado com mola ou pino de pressão	Diâmetro de 8mm; comprimento útil de 50mm	NBR 16259 (Encaixes Mecânicos)	Impedir o desencaixe acidental da viga portante pelo garfo da empilhadeira ao levantar paletes
Limitador Físico de Palete (Backstop)	Viga metálica transversal parafusada nas colunas	Perfil U de aço de 80x40mm nas costas das vigas	Regras de Operação de Armazéns	Fornecer batente físico para as empilhadeiras, limitando a profundidade do palete
Protetor Lateral de Corredor (Defensa)	Tubo de aço carbono curvado de grande diâmetro	Diâmetro de 3 polegadas; fixado em sapatas duplas	NR-12 e NR-26 (Sinalização)	Proteger as extremidades dos blocos de gôndolas contra batidas de empilhadeiras nas curvas

Boas Práticas de Engenharia em Atacarejos

• Não Realize Carga e Descarga Aérea com Clientes no Corredor: O isolamento temporário do corredor com correntes ou fitas retráteis durante a movimentação de paletes suspensos por empilhadeiras é obrigatório.
• Verifique os Pinos de Trava Semanalmente: A vibração física causada pelo tráfego de empilhadeiras pode soltar os pinos de segurança; uma vistoria visual da equipe de manutenção previne quedas de vigas.
• Substitua Paletes de Madeira Danificados: Paletes com tábuas soltas, rachaduras ou cupins perdem a capacidade portante e podem quebrar repentinamente nos níveis superiores.
• Instale Placas de Capacidade Máxima de Carga: Exiba a capacidade de peso permitida em kg para cada viga e palete de forma clara nas colunas externas do atacarejo.
• Utilize Iluminação Apropriada no Topo: Instalar luminárias LED direcionais no teto do armazém melhora a visibilidade do operador de empilhadeira nas manobras de encaixe aéreo.

"A rápida expansão de atacarejos em Dourados, Ponta Porã e Três Lagoas traz a responsabilidade de projetar salões seguros. O rack híbrido de cash & carry integra venda e estoque em níveis elevados, o que exige a adoção de telas aramadas de proteção traseira contra quedas de caixas, protetores de coluna robustos e o respeito estrito às regras de cálculo mecânico da NBR 16259 para resguardar a integridade física de clientes e colaboradores."
- Engenheiro Mecânico Especialista em Estruturas Metálicas e Segurança Industrial, Dourados, MS

FAQ - Perguntas Frequentes sobre Segurança em Porta-Paletes e Cash & Carry

1. As telas aramadas antiqueda são obrigatórias em todos os níveis dos porta-paletes?

A NBR 16259 e as normas de segurança do trabalho recomendam o uso de telas aramadas traseiras em todos os níveis superiores de armazenagem aérea suspensa que ficam posicionados imediatamente acima de corredores onde haja circulação livre de pessoas ou tráfego de pedestres, prevenindo ferimentos em quedas.

2. O que é a colisão de empilhadeira contra as pernas do porta-palete e como evitá-la?

O choque mecânico do veículo de movimentação no pé da coluna é uma das causas principais de colapsos estruturais de armazéns. Para evitar esse sinistro de deformação plástica, instalam-se protetores de coluna e defensas laterais de aço ancoradas de forma separada no concreto, absorvendo a energia cinética do impacto.

3. Como funciona a regra de cálculo da NBR 16259 para a estabilidade lateral das estantes?

A NBR 16259 define equações de fadiga e estabilidade lateral sob vento ou sismos (inclinação lateral). Ela exige a colocação de barras de contraventamento metálicas em diagonal (X) ligando os montantes verticais, travando o sistema tridimensionalmente contra balanços laterais ou deformações de torção.
