Verticalização de Estoque e Mezaninos Metálicos em Depósitos de Varejo em MS: Dimensionamento Estrutural ABNT NBR 8800 e NBR 14762 para Ganho de Área Útil
Neste domingo, 27 de setembro de 2026, a constante valorização do metro quadrado comercial e a necessidade de expansão do mix de produtos em Mato Grosso do Sul consolidam a verticalização de estoque como a solução mais rentável para depósitos de varejo e atacarejo. Diante do aumento da demanda logística em Campo Grande, Dourados, Três Lagoas e Ponta Porã, a implementação de mezaninos metálicos autossustentáveis ou integrados a estruturas porta-paletes tem permitido duplicar ou até triplicar a área útil de armazenagem sem exigência de expansão predial ou novas obras civis. No entanto, auditores do Conselho Regional de Engenharia e Agronomia de Mato Grosso do Sul (CREA-MS) e do Corpo de Bombeiros Militar de MS (CBMMS) alertam para a obrigatoriedade do rigoroso dimensionamento estrutural fundamentado nas normas ABNT NBR 8800, ABNT NBR 14762, ABNT NBR 14718 e nas exigências de proteção contra incêndio e pânico.
A montagem de um mezanino metálico industrial não se resume à colocação de vigas e pisos de compensado naval ou gradil de aço; exige cálculo de esforço dinâmico, verificação da capacidade de carga do piso de concreto (resistência à compressão estática e ao puncionamento das sapatas) e rigoroso projeto de estabilidade global contra ações de vento e vibrações induzidas por movimentação de carga. O não atendimento aos parâmetros das normas brasileiras pode levar à deformação permanente (flambagem local e global), ao colapso da estrutura e ao cancelamento do Certificado de Vistoria do Corpo de Bombeiros (CVCB).
1. Arcabouço Normativo: ABNT NBR 8800, NBR 14762 e NBR 14718
O desenvolvimento de projetos estruturais para mezaninos metálicos de varejo no Brasil é norteado por um conjunto interligado de normas técnicas aprovadas pela Associação Brasileira de Normas Técnicas (ABNT) e regulamentações estaduais de segurança:
- ABNT NBR 8800 (Projeto de Estruturas de Aço e de Estruturas Mistas de Aço e Concreto de Edifícios): Norma fundamental que estabelece os métodos dos estados limites para dimensionamento de vigas principais, vigas secundárias, colunas (perfis laminados I e W) e ligações parafusadas/soldadas sob ações de cargas permanentes e acidentais.
- ABNT NBR 14762 (Dimensionamento de Estruturas de Aço Constituídas por Perfis Formados a Frio): Regulamenta o emprego de perfis dobrados de chapa de aço galvanizado ou estrutural (como perfis U e Z) em estruturas de menor porte ou terças de mezaninos, definindo fatores de flambagem por flexotorção e efeitos de largura efetiva.

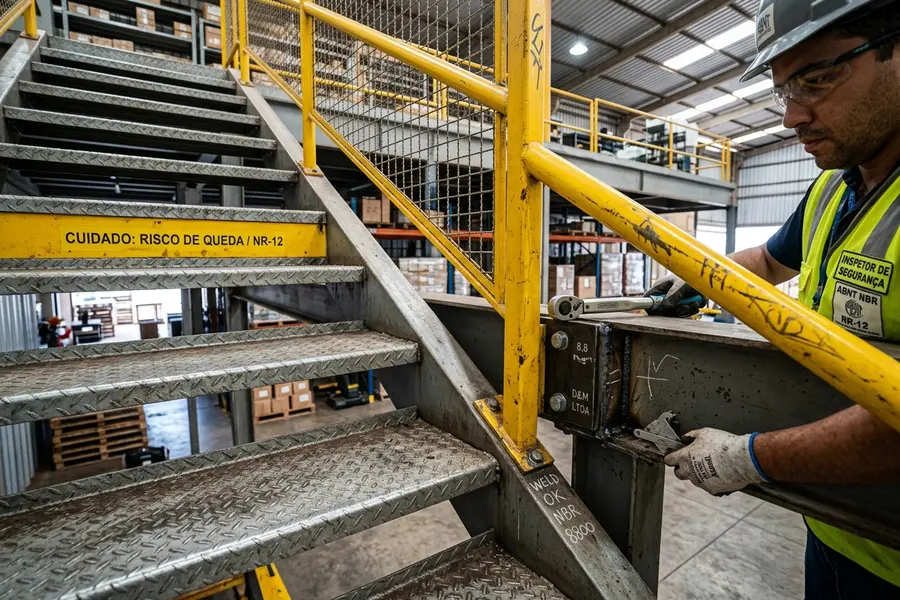

- ABNT NBR 14718 (Guarda-corpos para Edificação): Define que todos os bordos livres do mezanino devam ser equipados com guarda-corpos capazes de resistir a um esforço horizontal concentrado de no mínimo 1,0 kN/m no trilho superior, altura mínima de 1,10 m e rodapé de proteção contra queda de ferramentas (altura mínima de 15 cm).
- Norma Regulamentadora NR-35 (Trabalho em Altura) e NR-12: Torna compulsória a instalação de pontos de ancoragem certificados para manutenções e o travamento de acesso a escadas durante movimentação de cargas pesadas por empilhadeiras ou talhas elétricas.
- Instruções Técnicas do CBMMS (Corpo de Bombeiros Militar de Mato Grosso do Sul): Regulam a largura mínima de escadas de emergência (mínimo de 1,20 m livre), grau de resistência ao fogo dos componentes estruturais (TRRF de 60 a 90 minutos) e rotas de fuga desobstruídas para evacuação rápida em caso de sinistro.
2. Cargas Admissíveis, Tipos de Piso e Resistência do Solo Industrial
Um dos erros graves cometidos em ampliações empíricas sem suporte de engenharia é ignorar a carga acidental aplicada sobre o mezanino e a concentração de tensões transmitida pelas colunas metálicas ao piso do galpão. O dimensionamento deve considerar rigorosamente os seguintes tipos de sobrecarga acidental por metro quadrado (kN/m² ou kgf/m²):
- Estocagem Leve a Moderada (Varejo e Farmácias): Sobrecarga acidental de 300 kg/m² (3,0 kN/m²), destinada a produtos embalados em caixas de papelão, utilidades domésticas e vestuário.
- Estocagem Pesada de Varejo e Atacarejo: Sobrecarga acidental de 500 kg/m² a 1.000 kg/m² (5,0 a 10,0 kN/m²), necessária para armazenagem de bebidas, tintas, ferragens, grãos e sacarias pesadas.
- Passarelas Técnicas de Inspeção: Sobrecarga mínima de 200 kg/m² (2,0 kN/m²) com consideração de carga pontual concentrada de 1,5 kN no ponto mais desfavorável.
Para suportar tais cargas, o piso industrial do galpão em Mato Grosso do Sul deve passar por ensaio de pacometria e ultrassom para verificar espessura da placa de concreto (geralmente entre 15 cm e 20 cm), taxa de armadura (tela soldada dupla ou fibras de aço) e resistência à compressão simples ($f_{ck}$ mínimo de 30 MPa). Caso as cargas pontuais das colunas superem a capacidade de puncionamento da placa de concreto, exige-se o corte do piso e a execução de sapatas de fundação isoladas (blocos em concreto armado) com estacas escavadas até a camada de solo firme.
3. Passo a Passo de Engenharia para Montagem Segura de Mezanino
A instalação de um mezanino metálico de alta performance em galpões comerciais em MS exige um protocolo de montagem dividido em seis etapas executivas padronizadas:
- Vistoria Topográfica e Alinhamento a Laser: Utilização de nível a laser tridimensional para mapeamento de declividades do piso industrial e marcação precisa dos eixos de centro das colunas (aprumo global).
- Ancoragem Estrutural das Colunas: Fixação das placas de base das colunas ao piso de concreto utilizando chumbadores químicos vinilestér ou chumbadores mecânicos de expansão por torque (parafusos de alto rendimento ASTM A193 B7 ou grau 8.8), garantindo transferência perfeita de momentos e forças cortantes.
- Içamento e Montagem das Vigas Principais: Instalação das vigas mestras (perfis I ou W de aço ASTM A572 Grau 50) com utilização de múnck ou manipuladores telescópicos. As conexões são efetuadas por juntas parafusadas com parafusos de alta resistência ASTM F3125 / A325, apertados com chave dinamométrica aferida.
- Instalação das Vigas Secundárias (Terças) e Contraventamentos: Colocação dos perfis formados a frio de interligação e tensionamento de tirantes e cruzes de Santo André (sistema de contraventamento em X) nas duas direções ortogonais para travar o mezanino contra oscilações laterais.
- Montagem do Deck de Piso: Fixação do pavimento escolhido (chapa xadrez antiderrapante de aço, piso cerâmico sobre steel deck com malha eletrosoldada, compensado plastificado estrutural de 25 mm ou painel wall maciço cimentício).
- Instalação de Proteções Coletivas e Vistoria Final: Montagem dos guarda-corpos conforme NBR 14718, portas de portão basculante para recebimento de paletes, escadas com degraus antiderrapantes e sinalização visual de carga máxima nas colunas.
4. Tabela Técnica: Comparativo de Tipos de Estrutura e Pisos para Mezanino
A escolha do sistema construtivo do mezanino metálico depende diretamente da carga de trabalho exigida, do pé-direito disponível e das restrições orçamentárias do projeto. A tabela abaixo sintetiza os principais parâmetros técnicos de engenharia:
| Sistema Estrutural / Piso | Perfil de Aço Recomendado | Capacidade de Carga Admissível | Vão Livre Máximo sem Coluna | Vantagem Principal | Norma ABNT Aplicável |
|---|---|---|---|---|---|
| Mezanino Autossustentável Pesado | Perfil Laminado W (ASTM A572) | 500 a 1.200 kg/m² | 6,0 m a 12,0 m | Grandes vãos livres para manobra de paleteiras no piso inferior. | ABNT NBR 8800 |

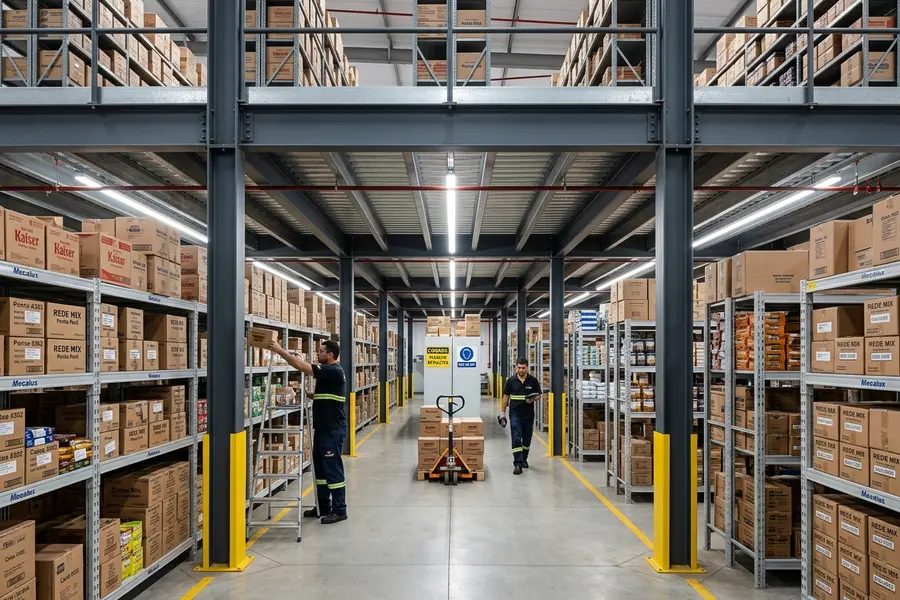

| Mezanino sobre Porta-Paletes (Passadiço) | Colunas e Vigas Porta-Paletes (Aço Estrutural) | 300 a 800 kg/m² | 2,3 m a 3,3 m (vão da estante) | Aproveitamento total da estrutura vertical de estocagem existente. | ABNT NBR 15524-1 / NBR 8800 |
| Mezanino Leve (Perfis Formados a Frio) | Perfil Dobrado U/C (NBR 14762) | 250 a 400 kg/m² | 3,5 m a 5,0 m | Custo reduzido e leveza sobre estruturas existentes. | ABNT NBR 14762 |
| Piso em Steel Deck + Concreto | Chapa Trapezoidal + Concreto 25 MPa | Acima de 1.000 kg/m² | Até 6,0 m entre apoios | Absoluta rigidez, isolamento acústico e resistência ao fogo. | ABNT NBR 8800 / NBR 14323 |
| Piso em Painel Wall Cimentício (40mm) | Miolo de Madeira + Faces de Chapa Cimentícia | 500 kg/m² | 0,80 m entre vigas secundárias | Montagem seca ultra-rápida sem sujeira no salão de vendas. | ABNT NBR 15495 / NBR 8800 |
5. Casos Especiais, Limitações Estruturais e Riscos de Engenharia
Embora a verticalização traga retornos expressivos em produtividade, a ignorância sobre limites físicos de estruturas metálicas causa colapsos sérios. Os principais pontos de atenção em auditorias em Mato Grosso do Sul incluem:
- Ignorar o Pé-Direito Mínimo Livre: Para que o mezanino seja funcional no piso inferior e superior, exige-se um pé-direito total mínimo de 4,80 m a 5,20 m no galpão, garantindo 2,30 m livres em cada pavimento após a dedução da altura das vigas mestras.
- Cortes Sem Autorização em Peças Estruturais: Perfuração de abas ou almas de vigas laminadas W para passagem de tubulações sem recálculo de momento fletor e tensão de cisalhamento causa enfraquecimento localizado e risco iminente de dobra.
- Ausência de Contraventamentos de Parede e Teto: Mezaninos que confiam apenas na rigidez dos nós soldadados sofrem oscilações excessivas ao tráfego de pessoas ou paleteiras, gerando fadiga nos parafusos de fixação.
- Uso de Madeira Comum sem Tratamento Antichama: A instalação de compensados de madeira não certificados infringe as exigências do CBMMS, resultando em reprovação imediata nas vistorias de habite-se.
6. Manutenção Preventiva e Inspeções Periódicas do Mezanino
Em conformidade com as diretrizes de governança predial e normas do CREA-MS, o proprietário do estabelecimento comercial deve manter um livro de registro de manutenção preventiva da estrutura metálica, prevendo o seguinte cronograma:
- Inspeção Semestral: Verificação do estado das juntas parafusadas com chave dinamométrica, inspeção visual de pontos de corrosão em ambientes de alta umidade (câmaras frias ou hortifruti próximos) e checagem da integridade das ancoragens de solo.
- Inspeção Anual Obrigatória (Laudo de Integridade): Emissão de Anotação de Responsabilidade Técnica (ART) por engenheiro de estruturas habilitado no CREA-MS, atestando a ausência de flechas excessivas nas vigas principais (flecha máxima admissível de L/350 para cargas normais).
- Pintura e Revestimento Epóxi anticorrosivo: Reaplicação de tinta fundo primer anticorrosivo e tinta de acabamento epóxi pó ou poliuretano nas zonas expostas a atrito constante de paletes ou empilhadeiras.
7. Análise de Custo, Fatores de Preço e Retorno sobre o Investimento (ROI)
O investimento financeiro na instalação de um mezanino metálico industrial em Mato Grosso do Sul deve ser comparado ao custo total de locação ou aquisição de um segundo imóvel comercial. Em termos comparativos de mercado no Centro-Oeste brasileiro:
- Custo de Terceirização / Locação de Galpão Adicional: Envolve pagamento recorrente de aluguel por m², despesas com IPTU industrial, equipe de segurança duplicada e frete contínuo de transferência de mercadorias entre depósitos (custo logístico invisível).
- Custo de Implantação do Mezanino Metálico: Investimento único amortizável em um prazo de 12 a 18 meses de operação, proporcionando dobra imediata da capacidade de estoque sob a mesma gestão e sem aumento de folha de pagamento de segurança ou locação.
- Valorização do Ativo Imobiliário: Um mezanino metálico projetado rigorosamente segundo a NBR 8800 agrega valor comercial direto ao imóvel, tornando-o extremamente atraente para locatários institucionais de grande porte.
8. Perguntas Frequentes sobre Mezaninos Metálicos e Verticalização (FAQ)
Qual é o pé-direito mínimo necessário para instalar um mezanino metálico em depósito de varejo em Mato Grosso do Sul?
Para garantir condições adequadas de operação comercial, ergonomia e circulação de ar, recomenda-se um pé-direito total do galpão de no mínimo 4,80 a 5,20 metros. Esse espaço permite manter uma altura livre (vão útil) de aproximadamente 2,20 a 2,40 metros no nível inferior (sob o mezanino) e idêntica altura no piso superior, descontando cerca de 30 a 40 centímetros ocupados pelo vigamento de aço e pela espessura do pavimento. Caso a loja conte com sistema de sprinklers (chuveiros automáticos contra incêndio) e dutos de ar-condicionado central, a altura total disponível deve ser reavaliada por um engenheiro para atender às exigências de espaçamento da norma ABNT NBR 10897 e normas do Corpo de Bombeiros Militar de MS (CBMMS).
O piso de concreto do meu galpão precisa ser quebrado para instalar as colunas de sustentação do mezanino?
Nem sempre. A necessidade de cortar o piso de concreto depende da carga concentrada transmitida por cada coluna e da capacidade de suporte do solo e da placa de concreto existente. Em mezaninos de sobrecarga moderada (até 300 a 400 kg/m²) instalados sobre pisos industriais bem executados (espessura mínima de 15 cm de concreto $f_{ck} \ge 30$ MPa com tela soldada), a fixação pode ser realizada diretamente na superfície através de placas de base em aço com chumbadores mecânicos de expansão ou chumbadores químicos de alta performance. Contudo, para mezaninos pesados (acima de 500 kg/m²) ou pisos comerciais antigos de baixa espessura (menos de 10 cm), é obrigatório efetuar o corte pontual da placa e a execução de sapatas isoladas de fundação em concreto armado para evitar o puncionamento (rompimento) do piso.
Quais documentos e licenças são exigidos para aprovação de um mezanino comercial junto ao CREA-MS e CBMMS?
A legalização de um mezanino metálico exige a elaboração prévia de um Projeto Estrutural assinado por engenheiro civil ou mecânico registrado no CREA-MS, acompanhado da respectiva Anotação de Responsabilidade Técnica (ART) de projeto e de execução. Além do laudo estrutural, o mezanino deve ser incluído na atualização do Projeto de Segurança Contra Incêndio e Pânico (PSCIP) do imóvel para apresentação ao Corpo de Bombeiros Militar de Mato Grosso do Sul (CBMMS). Os fiscais dos Bombeiros verificarão a presença de escadas de emergência dimensionadas conforme a NBR 9077, sinalização fotoluminescente, iluminação de emergência, extintores de incêndio no piso superior e guarda-corpos certificados conforme a ABNT NBR 14718. Sem essa documentação regularizada, o estabelecimento corre risco de interdição e multa por operação irregular.
