Dimensionamento de Mezaninos Industriais e Porta-Paletes em Atacarejos e Centros Logísticos em MS: Capacidade de Carga, Contraventamento e Normas ABNT NBR 8800 e NBR 15524

O forte crescimento do setor logístico e a expansão acelerada de redes de atacarejos em Mato Grosso do Sul — impulsionados por polos industriais e agrícolas em Campo Grande, Dourados, Três Lagoas e Maracaju — exigem o aproveitamento máximo da altura útil dos galpões comerciais. A implementação de mezaninos metálicos industriais integrados a estruturas porta-paletes de alta densidade tornou-se a solução mais eficiente para duplicar ou triplicar a área útil de armazenagem sem a necessidade de adquirir novos terrenos ou expandir a área construída do imóvel.

No entanto, a engenharia de estruturas metálicas para grandes volumes de carga exige rigor absoluto no dimensionamento de pilares, vigas principais, pisos de grade vazada ou wall e contraventamentos laterais, respeitando os parâmetros das normas estritamente aplicáveis: ABNT NBR 8800 (Projeto de Estruturas de Aço), ABNT NBR 15524 (Sistemas de Armazenagem Estática — Porta-Paletes) e as exigências do Corpo de Bombeiros Militar de Mato Grosso do Sul (CBMMS) para rotas de fuga e proteção contra incêndios.

Dimensionamento Estrutural e Capacidade de Carga de Mezaninos conforme ABNT NBR 8800

Um mezanino metálico industrial não é uma simples estante ampliada. Trata-se de uma edificação interna autoportante de aço estrutural destinada a suportar cargas estáticas e dinâmicas elevadas. Segundo os preceitos da NBR 8800, o cálculo estrutural deve considerar o Limite Último (ELU) para evitar colapsos e o Limite de Serviço (ELS) para impedir deformações excessivas que comprometam o manuseio de empilhadeiras e paleteiras elétricas.

Em depósitos de atacarejos e centros de distribuição em MS, a capacidade de carga dos mezaninos é projetada nas seguintes faixas padronizadas de engenharia:

• Mezaninos para Escritórios Administrativos e Apoio Comercial: Dimensionados para carga distribuída de 300 kg/m² a 500 kg/m², atendendo ao tráfego de pessoas, mobiliário e divisórias levez.
• Mezaninos para Armazenamento Manual e Separação de Pedidos (Picking): Projeta-se capacidade de 500 kg/m² a 1.000 kg/m², permitindo o trânsito de paleteiras manuais de 500 kg e caixas paletizadas.
• Mezaninos Industriais Pesados para Estoque Pulmão e Paletes Operacionais: Projetados para suportar de 1.000 kg/m² a 2.000 kg/m², empregando vigas perfil I ou W de alma cheia e pilares tubulares de aço patinável de alta resistência mecânica.

Integração com Porta-Paletes e Proteção contra Deformações Dinâmicas em Galpões Aberto

A integração física entre mezaninos metálicos e colunas verticais de porta-paletes exige cuidados especiais em relação à estabilidade global do conjunto. Em regiões de MS sujeitas a tempestades e rajadas de vento que adentram as docas de carregamento abertas, o conjunto estrutural pode sofrer com torções transversais se não houver um plano adequado de contraventamento vertical e horizontal.

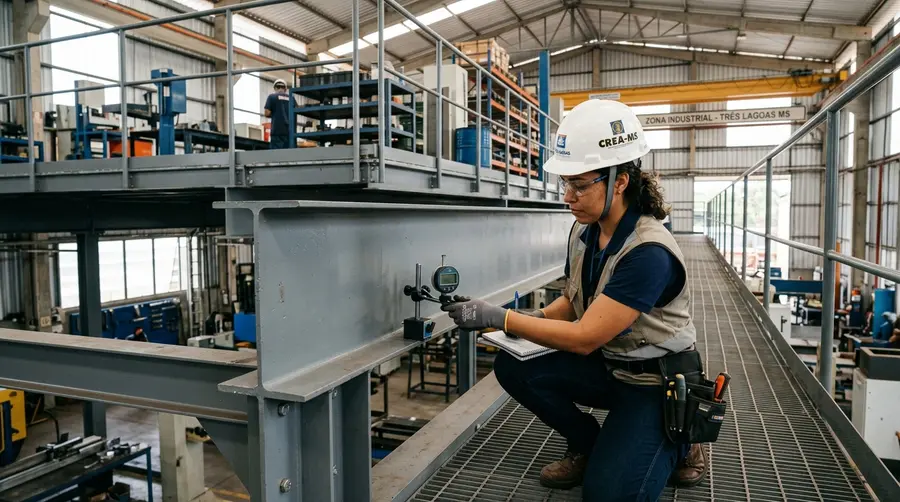

A norma ABNT NBR 15524-2 especifica que a flecha máxima admissível para vigas de grande vão sob carga total não pode ultrapassar o limite de L/300 (vão livre dividido por 300). Além disso, a ancoragem dos pilares no piso de concreto industrial exige o uso de chumbadores químicos ou mecânicos expansivos com profundidade mínima de ancoragem de 120 mm em piso de concreto fck ≥ 30 MPa.

Tabela Comparativa: Tipos de Piso para Mezaninos Industriais em Atacarejos

Tipo de Piso para Mezanino	Capacidade de Carga Admissível	Resistência ao Fogo e Exigência CBMMS	Principal Aplicação Recomendada
Painel Wall Múltiplo (Madeira/Cimento)	500 kg/m² a 800 kg/m²	Retardante de chamas com pintura intumescente	Escritórios, estoques secos levez e picking
Grade Metálica de Aço Expandido ou Electrosoldada	800 kg/m² a 1.200 kg/m²	Totalmente incombustível (Permite ventilação e iluminação)	Áreas de armazenamento com sprinklers de teto
Chapa Xadrez de Aço Antiderrapante (Piso Cego)	1.000 kg/m² a 2.000 kg/m²	Classe A1 Incombustível (Alta resistência mecânica)	Tráfego de paleteiras elétricas e cargas concentradas
Laje Maciça sobre Steel Deck (Forma Colaborante)	> 2.000 kg/m²	Máxima resistência ao fogo (TRRF 60 a 120 min)	Câmaras frias suspensas e máquinas pesadas

Normas de Segurança do Trabalho NR-11, NR-35 e Proteção contra Quedas

A operação contínua de colaboradores e empilhadeiras em mezaninos industriais exige a implementação rigorosa de dispositivos de segurança coletiva previstos pelas normas regulamentadoras do Ministério do Trabalho (MTE - NR-11 e NR-35):

• Guarda-Corpo e Rodapé Regulamentar: Toda a extensão aberta do mezanino deve possuir guarda-corpo com altura mínima de 1,10 m, travessão intermediário a 0,70 m e rodapé contínuo de 0,20 m de altura para impedir a queda acidental de ferramentas ou caixas.
• Portões Basculantes de Transbordo (Pallet Gates): As áreas de recepção de paletes do mezanino devem possuir portões de segurança basculantes que mantêm o vão fechado para a borda durante o carregamento, protegendo o operador no nível superior.
• Escadas Industriais com Degraus Antiderrapantes e Corrimão Duplo: Acesso de pessoal por escadas metálicas com inclinação entre 30° e 45°, degraus xadrez antiderrapantes e corrimão contínuo em ambos os lados.

Passo a Passo de Projeto, Fabricação e Montagem de Mezanino

Para assegurar que o mezanino metálico seja entregue com precisão milimétrica e estabilidade garantida, a equipe de engenharia executa o seguinte protocolo de montagem:

1. Vistoria Topográfica e Ensaio de Esclerometria do Piso: Verificação do nível do piso industrial e medição da resistência à compressão do concreto (fck) com esclerômetro digital.
2. Modelagem Tridimensional em BIM e Análise Estrutural: Simulação de esforços de flexão, torção e flambagem através de softwares de cálculo de elementos finitos.
3. Fabricação Metalúrgica com Pintura Epóxi Anticorrosiva: Corte a laser, soldagem mig/mag por soldadores qualificados e aplicação de pintura eletrostática a pó ou galvanização a fogo.
4. Montagem de Pilares e Ancoragem com Chumbador Químico: Posicionamento dos pilares verticais, nivelamento com calços de aço e torqueamento de chumbadores químicos com torquímetro aferido.
5. Içamento de Vigas Principais e Fechamento do Piso: Instalação do vigamento secundário, montagem das placas de piso, instalação do guarda-corpo e vistoria técnica para emissão da ART.

Erros Críticos a Serem Evitados em Projetos de Mezaninos Industriais

Negligências no projeto estrutural podem levar a acidentes graves, interdições pelo Ministério do Trabalho ou colapso da estrutura:

• Aproveitar Pilares de Porta-Paletes sem Cálculo Estrutural Específico: Utilizar colunas finas de gôndola ou porta-paletes levez para apoiar vigas de mezanino sem reforço de alma provoca flambagem localizada imediata.

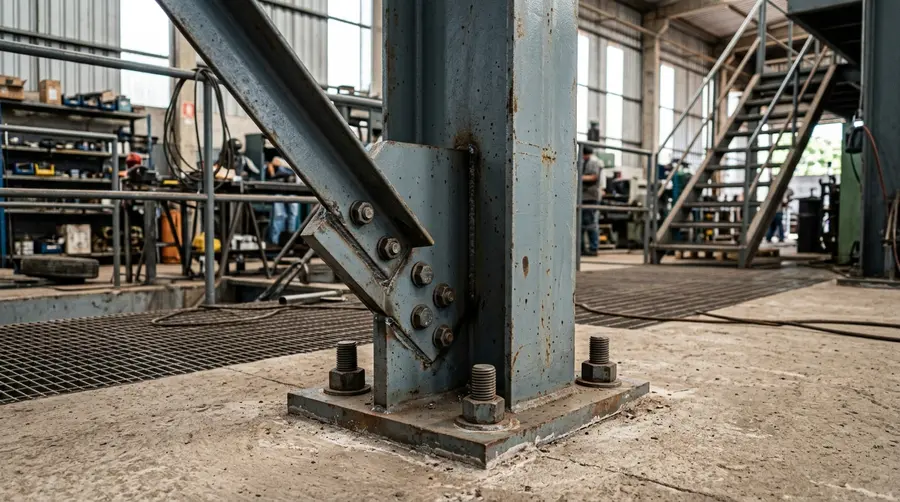

• Omitir os Contraventamentos Laterais em X ou K: A ausência de travamentos diagonais faz com que a estrutura "balance" ao ser trafegada por paleteiras, causando fadiga rápida nas soldas dos pilares.
• Subdimensionar a Ancoragem no Piso de Concreto: Fixar pilares sujeitos a cargas de 10 toneladas com buchas plásticas ou parafusos curtos cria risco de arrancamento do pilar durante manobras.
• Instalar Mezanino sem Alvará do Corpo de Bombeiros (CBMMS): Adicionar um andar sem aprovação de rotas de fuga e alarme de incêndio impede a renovação do Certificado de Vistoria do Corpo de Bombeiros (CVI).

Durabilidade, Retorno Financeiro e Valorização do Imóvel

A instalação de um mezanino metálico industrial devidamente projetado agrega valor imediato ao imóvel comercial em MS. Ao duplicar a área útil de estoque com um custo por metro quadrado até 60% inferior ao de uma nova construção civil tradicional, o empreendimento alcança o retorno completo do investimento (ROI) em um período de 10 a 16 meses, além de otimizar a logística interna de expedição e recepção de mercadorias.

Perguntas Frequentes sobre Mezaninos Industriais e Porta-Paletes em MS

1. Qual é a norma técnica da ABNT responsável pelo cálculo estrutural de mezaninos metálicos?

A norma técnica central que rege o dimensionamento estrutural de mezaninos de aço é a **ABNT NBR 8800 (Projeto de Estruturas de Aço e de Estruturas Mistas de Aço e Concreto de Edifícios)**. Ela estabelece as combinações de ações, fatores de segurança contra flambagem, limites de flecha máxima e dimensionamento de ligações soldadas e parafusadas. Para os sistemas de armazenagem integrados, aplica-se complementarmente a **ABNT NBR 15524**.

2. Qual é o piso mais recomendado para mezaninos de armazenagem com fluxo de paleteiras?

Para áreas sujeitas ao trânsito frequente de paleteiras manuais ou elétricas e cargas concentradas de paletes, o piso mais recomendado é a **Chapa Xadrez de Aço antiderrapante (espessura de 4,75 mm a 6,30 mm) ou a Laje Maciça sobre Steel Deck**. Esses pisos oferecem alta resistência ao desgaste mecânico, não deformam sob rodas de poliuretano e possuem classificação incombustível de segurança contra incêndios.

3. É obrigatório emitir ART do CREA-MS e aprovação no Corpo de Bombeiros para construir um mezanino?

Sim. A construção ou instalação de qualquer mezanino metálico em imóveis comerciais ou industriais em MS exige a elaboração de projeto assinado por Engenheiro Civil ou Estrutural habilitado, acompanhado da devida **Anotação de Responsabilidade Técnica (ART) registrada no CREA-MS**. Além disso, o projeto de segurança contra incêndio e pânico deve ser submetido ao **Corpo de Bombeiros Militar de MS (CBMMS)** para adequação de rotas de fuga, extintores e iluminação de emergência.
