Laje de Supermercado que Cedeu no Paraná: O Perigo da Sobrecarga

O colapso mecânico de coberturas e lajes em edifícios comerciais representa uma das maiores fontes de perigos físicos no setor de supermercados. Em março de 2024, um desabamento trágico da laje de concreto em um supermercado recém-inaugurado em Pontal do Paraná, no litoral paranaense, chocou o país.

O acidente, ocorrido durante o horário comercial de inauguração da loja física, resultou no óbito de três funcionárias que trabalhavam na área de retaguarda da padaria e deixou 12 clientes e repositores feridos. A causa principal apontada no inquérito policial e nas vistorias de engenharia civil foi o sobrepeso severo concentrado.

De acordo com os relatórios periciais da Defesa Civil e do CREA-PR, a laje cedeu após não resistir ao peso total acumulado de vários reservatórios de água (caixas d'água) instalados diretamente sobre a estrutura de concreto armado. O volume de água ultrapassou em mais de duas vezes o limite de sobrecarga nominal calculado.

Esse trágico cenário serve como um alerta urgente sobre o planejamento físico de lojas de varejo e atacado. A instalação de equipamentos de utilidade pesada exige obrigatoriamente a contratação de uma empresa séria com corpo técnico habilitado para projetar estruturas metálicas de vigamento específicas para distribuição segura de cargas.

A Física da Sobrecarga de Fluidos e a Ruptura de Lajes de Concreto

Entender a mecânica do acidente de Pontal do Paraná exige compreender a diferença entre carga distribuída (para a qual as lajes convencionais são calculadas) e carga pontual ou concentrada (que ocorre com caixas d'água).

A água é um fluido de alta densidade física: cada 1.000 litros de água (1 metro cúbico) equivalem exatamente a 1 tonelada de peso bruto estático. Ao instalar múltiplos tanques comerciais de 5.000 ou 10.000 litros adjacentes, adiciona-se repentinamente de 10 a 20 toneladas de carga estática contínua sobre uma área reduzida da laje.

O concreto armado de lajes comerciais comuns de mercado resiste bem à compressão, mas possui baixa resistência à tração e flexão se não houver o dimensionamento de vigamento metálico auxiliar. Sem vigas de aço principais para transferir o peso concentrado direto para os pilares chumbados no solo, a laje sofre flexão máxima.

A flexão tensiona a armadura de ferro interna do concreto além do limite de escoamento. As fissuras aparecem de forma rápida e silenciosa na face inferior da laje (visíveis apenas na retaguarda do teto). No limite de fadiga, ocorre a ruptura por cisalhamento (corte vertical repentino), fazendo o concreto e o aço desabarem sem aviso prévio.

Vigamentos Metálicos e Estruturas de Distribuição de Peso

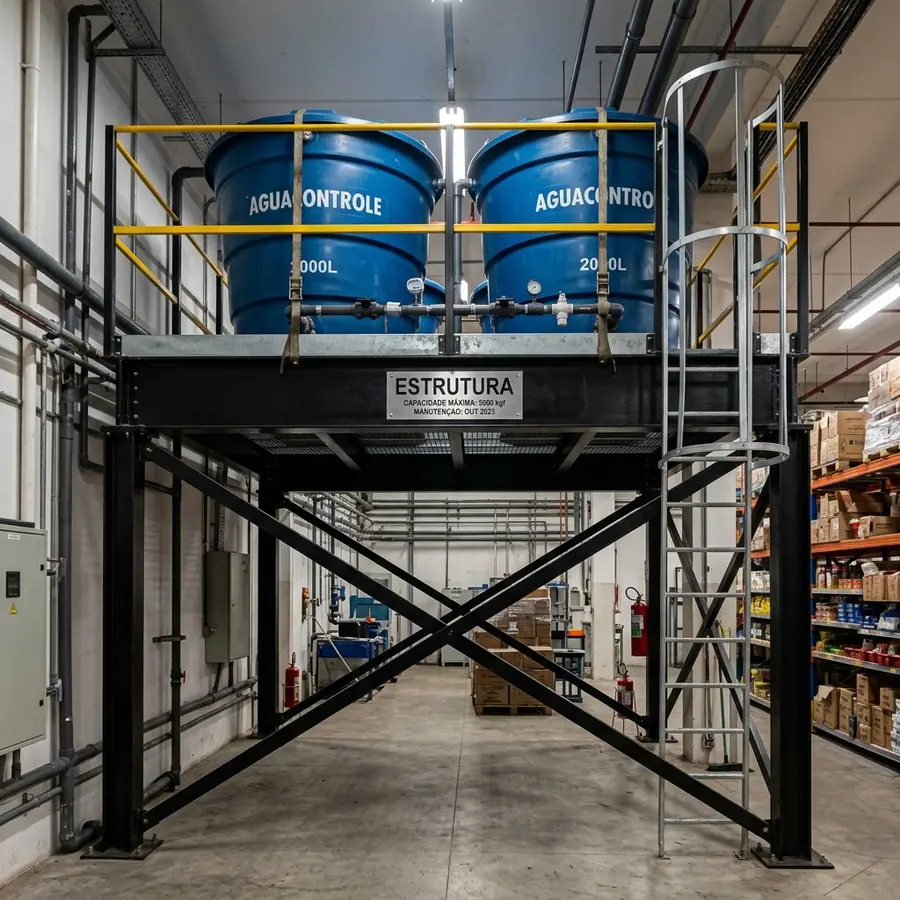

Para evitar acidentes dessa magnitude, a instalação técnica de tanques de água, chillers de refrigeração e ar-condicionado central em lojas de supermercado deve repousar sobre mezaninos técnicos metálicos ou pórticos de vigamento de aço carbono.

Essa engenharia auxiliar de aço carbono baseia-se nos seguintes pilares mecânicos de prevenção:

Pórticos de Vigamento de Aço (Vigas I ou H): São estruturas compostas por vigas laminadas soldadas ou parafusadas que cobrem grandes vãos livres da laje de concreto. Os reservatórios de água repousam sobre essas vigas, transferindo toda a carga estática diretamente para os pilares metálicos verticais e evitando que o concreto sofro flexão direta.

Módulos de Distribuição de Sapata (Cavaletes de Aço): Estruturas metálicas auxiliares em formato triangular chumbadas no concreto que ampliam a área de contato da base do reservatório. Ao ampliar a área física de apoio, reduz-se a pressão exercida por centímetro quadrado no concreto (Fórmula: Pressão = Força / Área), mantendo as tensões bem abaixo da capacidade limite da laje comercial.

Tabela Técnica: Limites de Carga e Tipos de Vigamentos de Apoio

Abaixo, apresentamos uma tabela técnica de referência mapeando os diferentes volumes de reservatórios de água comerciais e as soluções de vigamento metálico exigidas para a instalação física segura:

Volume de Água Comercial	Peso Estático Bruto	Tipo de Apoio Exigido no Concreto	Requisito de Engenharia Metalúrgica
Até 2.000 Litros	2 Toneladas (2.000 kg)	Laje de concreto com sapata ampliada	Chapa de distribuição metálica chapa 3/16".
De 3.000 a 5.000 Litros	3 a 5 Toneladas	Vigamento de aço perfil U laminado	Apoio em duas vigas paralelas ancoradas em paredes.
De 5.000 a 10.000 Litros	5 a 10 Toneladas	Pórtico de Vigas I (mínimo W200x22)	Transferência de forças direta para colunas estruturais.
Acima de 10.000 Litros	Mais de 10 Toneladas	Mezanino metálico estrutural isolado	Fundações exclusivas chumbadas no solo de fundação.

O cumprimento rígido dessa tabela técnica impede que o lojista crie pontos críticos de cisalhamento em suas coberturas comerciais.

Importância Vital: O Risco do Amadorismo vs. O Profissionalismo no Varejo

A pressa para inaugurar lojas físicas e o desejo de cortar custos levam muitos comerciantes a contratar construtores informais para a montagem de layouts, mezaninos e reservatórios de água. Esse amadorismo é um risco severo ao negócio.

A implantação de um supermercado, depósito ou atacarejo deve ser tratada como um projeto de engenharia estrutural unificado. A contratação de uma empresa séria e experiente no negócio, como a **Montar Gôndolas**, desde a concepção do projeto de layout até a montagem final dos equipamentos comerciais, oferece garantias fundamentais:

Criação do Projeto Técnico sob Medida: Engenheiros de layouts comerciais analisam a planta arquitetônica da loja física, determinam a localização segura das zonas de carga (retaguarda e salão de vendas) e calculam o dimensionamento estrutural do aço carbono para suportar as necessidades de estoque e armazenamento de fluidos.

Cálculo do Fluxo e Cargas Dinâmicas: Projetos profissionais determinam não apenas o peso dos produtos estocados, mas também as vibrações das portas de câmaras frias, a movimentação de carrinhos de compras de metal de clientes e o peso estático permanente do edifício, integrando todas as métricas em laudos oficiais.

Montadores Especializados com Laudos CREA: Equipes profissionais de instalação utilizam equipamentos de prumo adequados e conhecem as técnicas de fixação mecânica, evitando a fadiga física dos consoles. O lojista recebe a documentação técnica oficial de Anotação de Responsabilidade Técnica (ART), resguardando-o de interdições da Defesa Civil e do Corpo de Bombeiros.

Voz de Especialistas: O Relato de Engenheiros de Cálculo e Varejistas

Abaixo, especialistas debatem a importância do projeto técnico unificado para a segurança da edificação.

A engenheira calculista de estruturas metálicas de Campo Grande MS, **Dra. Roberta Santos**, explica a distribuição de esforços mecânicos:

"O colapso da laje de Pontal do Paraná é o exemplo clássico de falha por punção no concreto devido ao peso bruto extremo concentrado de fluidos sem vigamento de transferência. O concreto armado possui excelente comportamento físico para cargas distribuídas, mas se você depositar 15 toneladas de caixas d'água apoiadas em apoios pontuais pequenos sobre a laje, a força de cisalhamento simplesmente fura a placa de concreto como se fosse papel. Quando calculamos mezaninos técnicos ou racks porta-pallets industriais para sustentar utilitários pesados em supermercados, desenhamos pórticos de vigas I de aço carbono com distribuição milimétrica sobre pilares estruturais. O comerciante precisa entender que comprar um mezanino de aço sem projeto e sem cálculo de FCK de piso é uma irresponsabilidade civil. Projetos profissionais de layouts salvam vidas e previnem prejuízos imensuráveis de perda total de ativos."

O gestor de manutenção preventiva de redes de supermercados, **Cláudio Ribeiro**, detalha as auditorias de lajes:

"Em nossa rede de lojas em Mato Grosso do Sul, instituímos auditorias físicas anuais em todas as coberturas e mezaninos. Inspecionamos a integridade física dos apoios metálicos das caixas de água e inspecionamos o nível de oxidação das vigas de sustentação. Contar com a assessoria de instalação técnica da Montar Gôndolas garante que todos os nossos layouts de retaguarda, mezaninos e estocagem pesada sejam entregues com laudos técnicos estruturais assinados por engenheiros experientes. Essa conformidade técnica assegura o pleno funcionamento da loja sem risco de acidentes e com a certeza de que atendemos a 100% das exigências da fiscalização da Defesa Civil."

FAQ – Dúvidas Frequentes sobre Sobrecarga de Lajes e Estruturas Metálicas

Quais os sinais físicos que uma laje ou mezanino de supermercado apresenta antes de desabar?

Lajes de concreto armado e estruturas metálicas de aço carbono raramente desabam sem emitir alertas visuais prévios. Os principais sinais físicos de falha mecânica estrutural iminente incluem o surgimento repentino de fissuras diagonais ou trincas profundas no concreto das vigas e pilares, empenamento ou flecha visível no teto (a laje fica curvada para baixo), queda de fragmentos de reboco e estalos metálicos altos vindos das conexões e juntas soldadas do mezanino.

Por que serralheiros autônomos ou informais não devem construir mezaninos pesados comerciais?

Embora serralheiros saibam manusear máquinas de soldagem e cortar perfis de ferro, eles carecem de qualificação e formação teórica de engenharia para calcular as forças físicas de torção, flambagem lateral e flexão. Eles não possuem softwares de simulação computacional estrutural para dimensionar vigamentos e, por não terem registro profissional de engenheiro no CREA, não podem emitir laudos técnicos de conformidade nem assumir a responsabilidade jurídica (ART) pela estabilidade física da obra.

A instalação de caixas d'água em supermercados exige projeto arquitetônico de layout aprovado?

Sim, a instalação técnica de tanques de água pesados, centrais de ar-condicionado de alta potência e depósitos de refrigeração suspensos exige a elaboração de projeto específico de engenharia estrutural de layout. O projeto detalha a localização exata das cargas pontuais de água e deve ser assinado pelo engenheiro mecânico ou civil com ART correspondente, sendo exigência fundamental de segurança para a liberação do alvará de funcionamento do comércio.

Quais os riscos associados ao uso de racks porta-pallets industriais comuns para apoiar tanques de água?

O uso de racks porta-pallets convencionais de chapa leve de aço para suportar caixas de água industriais é extremamente perigoso. Os porta-pallets são projetados para armazenar cargas estáticas distribuídas planas e estáveis em paletes de madeira rígidos. A água em tanques plásticos gera pressões variáveis e cargas concentradas que deslocam a sapata metálica, podendo amassar longarinas normais de gôndolas e provocar o colapso por flambagem da estante de aço.

Fontes e Referências

• Conselho Regional de Engenharia e Agronomia do Estado do Paraná (CREA-PR). Vistorias Técnicas de Engenharia Civil e Fiscalização sobre o Desabamento de Laje no Supermercado em Pontal do Paraná. Curitiba, 2024.
• Defesa Civil do Estado do Paraná. Relatórios de Danos Físicos e Perícias de Sobrecarga em Lajes Comerciais no Litoral Paranaense. Pontal do Paraná, 2024.
• Associação Brasileira de Normas Técnicas (ABNT). NBR 6118 — Projeto de Estruturas de Concreto — Procedimento e NBR 8800 — Projeto de Estruturas de Aço. Rio de Janeiro, ABNT, 2023.
• Secretaria de Saúde e Vigilância Sanitária (SVS). Manual de Requisitos Técnicos para Reservatórios e Estocagem de Água Comercial em Grandes Varejos. Brasília, SVS, 2025.
