Tombamento de Estantes: O Perigo da Falta de Travamento em X

O almoxarifado e o depósito de retaguarda são o sistema circulatório de qualquer empresa comercial ou industrial no Brasil. Nesses espaços, a estocagem verticalizada em estantes de aço leve e racks de armazenamento é essencial para aproveitar a altura útil do prédio e manter a organização de caixas e componentes. Entretanto, a aparente simplicidade de montagem dessas estantes de aço esconde uma física estrutural sensível: a estabilidade lateral.

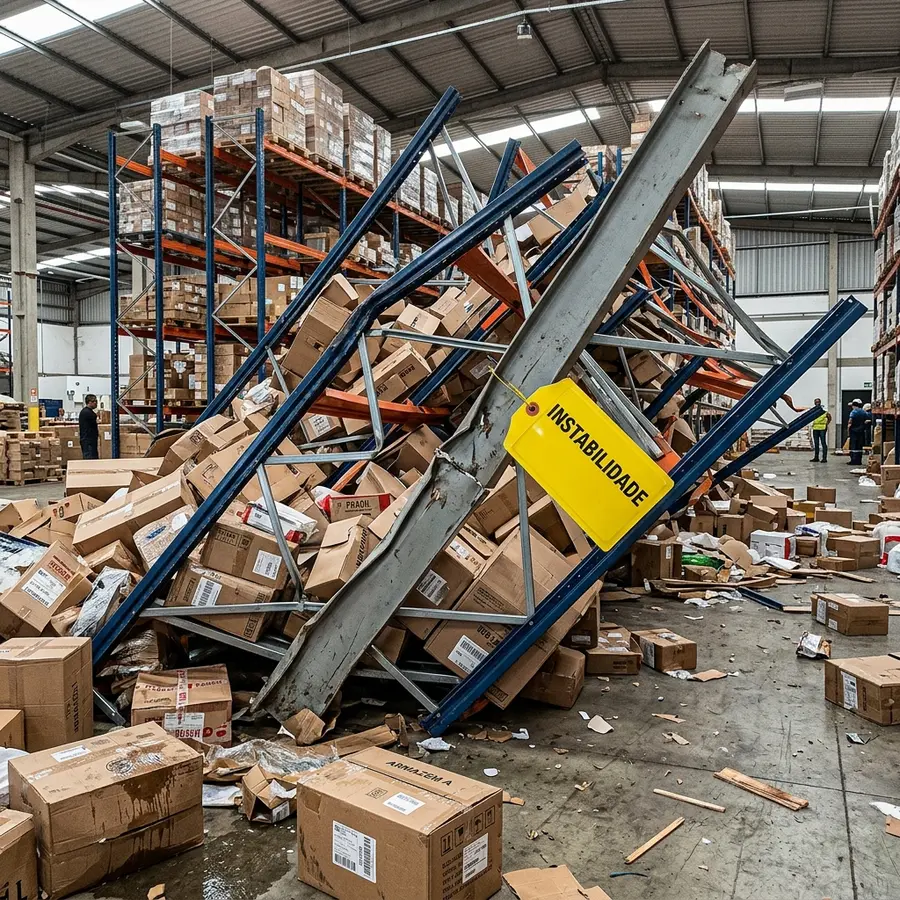

A maioria das quebras físicas de gôndolas e os acidentes graves de desabamento em estoques de lojas de autopeças, ferragens, distribuidoras e supermercados de médio porte não ocorrem por falha direta sob carga vertical. Eles ocorrem devido ao tombamento lateral (instabilidade de segunda ordem), onde as estruturas se inclinam lateralmente sob forças mínimas horizontais e desabam em efeito dominó por todo o corredor físico.

Muitos lojistas, ao montarem estantes de aço de encaixe ou de parafusar compradas de leilões ou montadas por equipes amadoras, desconsideram a importância fundamental de barras de contravento em diagonal (o contraventamento em X) e das fixações mecânicas na parede ou no concreto do piso. Esse descaso técnico converte o estoque em uma bomba de efeito mecânico iminente.

Garantir a integridade física de colaboradores e clientes exige uma abordagem profissional e transparente. O layout estrutural comercial não aceita atalhos. É fundamental contratar uma empresa séria que entende do negócio, desde a fase inicial de criação do projeto de layout até a instalação técnica final dos novos equipamentos.

A Física Oculta da Instabilidade Lateral em Estantes de Aço

As estantes de aço e racks industriais são estruturas de pilares esbeltos de aço carbono. Quando aplicamos peso sobre as bandejas, essa carga atua como uma força de compressão vertical descendente nas colunas metálicas. Em uma estrutura perfeita e sem forças horizontais, a coluna apenas transmite o peso para o solo.

No entanto, a realidade operacional do salão de vendas e do estoque apresenta perturbações dinâmicas constantes: um carrinho de compras metálico que esbarra levemente na base da estante, um repositor de mercadorias que empurra uma caixa pesada horizontalmente na bandeja superior ou uma transpaleteira manual que encosta na sapata inferior.

Sem um sistema de rigidez lateral, qualquer força horizontal leve deforma a estante para o lado (desvio de prumo horizontal). À medida que a coluna se inclina levemente para a lateral, a força da gravidade que age sobre os paletes pesados deixa de ser axial e passa a gerar um momento fletor (torque de flexão) severo na base. O aço atinge instantaneamente seu limite de escoamento e sofre flambagem por flexo-torção. O módulo tomba e derruba os módulos vizinhos por efeito dominó.

O Contraventamento em X e as Amarras de Rigidez Traseiras

A solução de engenharia para neutralizar a instabilidade lateral é simples, mas exige cálculo estrutural preciso: o sistema de contraventamento em diagonal, comumente chamado de contraventamento em X ou contravento traseiro e lateral:

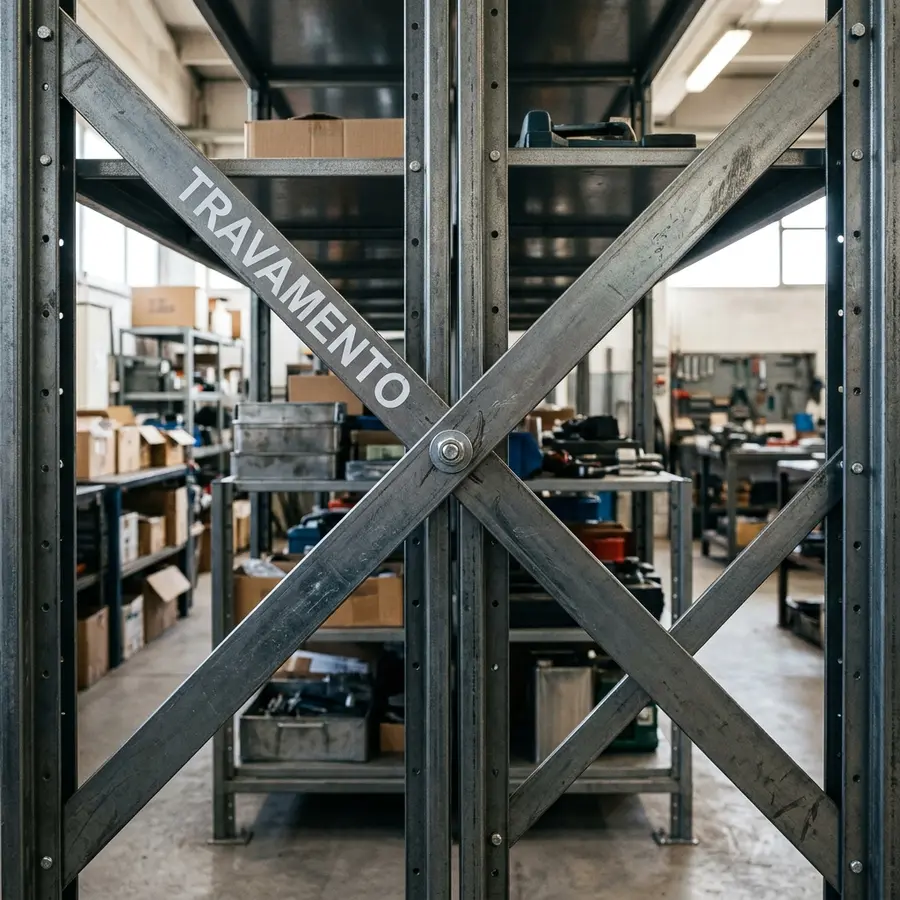

Triangulação Estrutural: O quadrado formado por duas colunas verticais e duas vigas horizontais é geometricamente deformável sob forças laterais. Ao inserirmos duas barras metálicas chatas em diagonal cruzadas, dividimos a estrutura em triângulos rígidos. Como o triângulo é uma figura indeformável na mecânica clássica, o mezanino ou estante ganha rigidez absoluta contra oscilações horizontais.

Chumbamento e Amarras Rigidas: Estantes instaladas de forma isolada no salão (gôndolas de centro) devem ser travadas entre si no topo (pórticos metálicos) ou chumbadas no solo de concreto por sapatas de base largas com parabolts. Estantes de parede (gôndolas de parede) devem possuir presilhas metálicas de ancoragem fixadas diretamente na parede de alvenaria estrutural, impedindo qualquer deslocamento ou rotação da base.

Tabela de Mapeamento de Riscos de Tombamento em Estoques

Abaixo, apresentamos uma tabela técnica de referência mapeando as principais falhas de rigidez lateral em estantes de aço leve e as respectivas ações corretivas necessárias:

Falha Mecânica de Rigidez	Efeito Dinâmico sob Carga	Sintoma Visível de Alerta	Ação Corretiva Exigida
Falta de contravento em X traseiro	Tombamento lateral em efeito dominó dos módulos	Estante balança lateralmente ao toque manual leve	Instalar barras chatas de aço em diagonal em 1 a cada 3 módulos.
Ausência de chumbadores no piso	Deslocamento da base sob colisão de carrinhos	Sapatas metálicas desalinhadas ou fora da marcação	Fixar parabolts de alta resistência classe 8.8 com torquímetro.
Vão horizontal longo sem reforço	Torção das colunas estruturais centrais	Vincos de torção e deformação na furação da coluna	Adicionar vigas de amarração longitudinais ou pórtico superior.
Módulos independentes sem união	Queda isolada de estantes de centro estreitas	Módulos desalinhados ou inclinados individualmente	Unir as colunas traseiras dos módulos back-to-back com parafusos.

Seguir as especificações técnicas descritas nesta tabela de segurança é o diferencial que separa uma operação logística produtiva de um acidente grave com perdas totais de mercadorias.

A Importância Crucial de Contratar uma Empresa Séria desde o Projeto até a Instalação

Montar estantes de aço de forma amadora, comprando peças soltas e as empilhando sem verificação de nível e prumo, expõe o comércio a sérias multas trabalhistas, processos judiciais e recusa de indenizações por seguradoras de ativos.

A contratação de uma empresa séria e focada no negócio, como a **Montar Gôndolas**, assegura que o depósito de retaguarda opere dentro de parâmetros rígidos de engenharia. Entenda as vantagens da consultoria especializada:

Desenho do Projeto com Engenharia de Layout: A empresa analisa a densidade de estocagem, a capacidade do concreto do piso e projeta os espaçamentos de fluxo e as zonas de contraventamento. O layout tridimensional determina o posicionamento ideal dos contraventamentos longitudinais e transversais sem atrapalhar a movimentação dos produtos.

Instalação Profissional com Nivelamento Laser: Nossos montadores especializados utilizam níveis a laser de alta precisão de prumo para alinhar verticalmente cada coluna estrutural. Eles executam o torque exato de aperto em parafusos e chumbadores expansivos parabolts, evitando desalinhamentos e folgas que afetam a rigidez da estrutura.

Entrega da Documentação com ART do CREA: O lojista recebe a pasta técnica contendo os manuais de utilização de carga nominal e a Anotação de Responsabilidade Técnica (ART) do CREA, essencial para liberação de alvarás de funcionamento do Corpo de Bombeiros e para conformidade com normas regulamentadoras (como a NR-11).

Voz de Especialistas: O Relato de Peritos e Auditores de Segurança

Abaixo, especialistas de Mato Grosso do Sul analisam o cenário de sinistros de armazenagem e a importância do contraventamento técnico.

O engenheiro mecânico auditor de sistemas logísticos industriais de Dourados MS, **Engenheiro Carlos Eduardo M. Prado**, aponta os perigos da ausência de travamento:

"Muitos empresários enxergam as estantes de aço comuns como móveis simples de escritório. No entanto, quando você enche essas estantes com centenas de quilos de parafusos, ferramentas ou caixas pesadas, elas passam a agir como estruturas de engenharia pesada. A falta de barras de contravento traseiras em X reduz a capacidade de carga lateral do conjunto em mais de 70%. Sob o menor esforço ou esbarrão, a estrutura sofre flambagem torcional global e vem abaixo, esmagando o trabalhador no corredor logístico. Em Mato Grosso do Sul, as fiscalizações da Defesa Civil estão severas. O lojista inteligente contrata o projeto e a instalação da Montar Gôndolas para obter móveis novos, dimensionados com ART de montagem e sapatas rigidamente chumbadas no solo de concreto estrutural."

O perito em segurança do trabalho e engenheiro estrutural, **Dr. Marcos A. Valério**, discute os critérios de auditoria de seguradoras:

"As seguradoras de depósitos comerciais estão realizando auditorias periódicas e exigindo que o estabelecimento comprove o prumo vertical e a estabilidade estrutural mecânica de racks e estantes através de laudos técnicos assinados. A ausência de contraventamento cruzado em X e a falta de travas de segurança originais nos braços de gôndolas são caracterizadas como negligência e imperícia técnica. Em caso de tombamentos mecânicos, a seguradora negará a cobertura, deixando o prejuízo das mercadorias destruídas integralmente para o lojista. A consultoria profissional integrada desde a criação do layout é o único investimento inteligente que garante tranquilidade patrimonial."

FAQ – Dúvidas Frequentes sobre Tombamento de Estantes e Travamento em X

Toda estante de aço precisa obrigatoriamente de contravento traseiro em X?

Nem todas as estantes isoladas precisam de contravento traseiro individual se forem fixadas rigidamente na parede ou se forem gôndolas baixas de pouca carga. Contudo, em estantes de estoque verticalizado com altura superior a 2,0 metros ou que suportam pesos elevados (acima de 80 kg por plano), a norma NBR 16259 exige que a cada 3 módulos contínuos de uma fileira, pelo menos 1 possua o contraventamento traseiro em diagonal instalado para dar rigidez lateral.

Os chumbadores no piso de concreto impedem o tombamento lateral das estantes?

Não de forma isolada. Os chumbadores parabolts nas sapatas de base impedem o deslocamento horizontal e o escorregamento do pé da estante, além de neutralizar pequenos momentos de rotação. No entanto, para alturas elevadas, a sapata sozinha não impede a flambagem e inclinação da coluna no topo. O contraventamento traseiro em diagonal é necessário para garantir a estabilidade global da estrutura.

Posso fixar as estantes de aço diretamente no gesso ou em paredes de drywall?

Não. A fixação de estantes de alta capacidade de carga em placas de drywall ou gesso acartonado é extremamente perigosa. O drywall é um material leve de fechamento interno e não possui a rigidez mecânica necessária para absorver as tensões de tração exercidas pelo peso de uma estante que tenta tombar para a frente. A ancoragem deve ser feita em alvenaria estrutural de tijolos maciços, blocos de concreto estrutural ou vigas de concreto.

Qual a diferença entre fixação por parafusos comuns e chumbadores expansivos parabolts?

Parafusos comuns de rosca soberba com buchas de plástico de parede são indicados apenas para cargas residenciais leves. Em depósitos e almoxarifados comerciais pesados, a sapata da coluna deve ser fixada ao solo de concreto estrutural por meio de chumbadores expansivos parabolts ou chumbamento químico. Esses chumbadores de aço ancoram-se mecanicamente por expansão interna no concreto, suportando toneladas de esforço de arrancamento.

Fontes e Referências

• Conselho Regional de Engenharia e Agronomia do Mato Grosso do Sul (CREA-MS). Manual de Fiscalização, ART e Requisitos de Segurança em Sistemas de Armazenagem Comercial. Campo Grande, CREA-MS, 2025.
• Associação Brasileira de Normas Técnicas (ABNT). NBR 16259 — Sistemas de Armazenagem — Prateleiras e Racks Metálicos de Aço — Requisitos de Segurança e Estabilidade Lateral. Rio de Janeiro, ABNT, 2024.
• Associação Brasileira de Normas Técnicas (ABNT). NBR 8800 — Projeto de Estruturas de Aço e Mistas — Normas e Requisitos Gerais. Rio de Janeiro, ABNT, 2024.
• Associação Brasileira de Prevenção de Perdas (ABRAPPE). Manual de Boas Práticas Logísticas e Prevenção de Acidentes em Estoques e Almoxarifados. São Paulo, ABRAPPE, 2025.
