Segurança em Altura e Travamento de Gôndolas em Pequenos Depósitos e Almoxarifados no MS

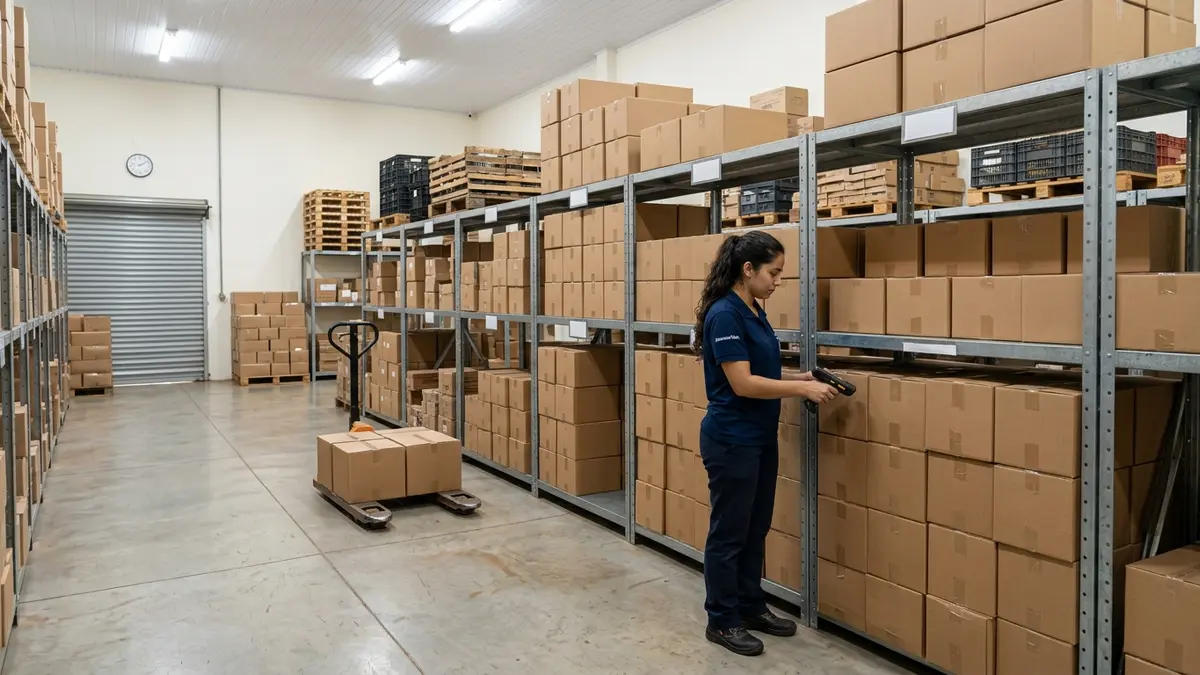

O encarecimento do metro quadrado comercial nas principais cidades de Mato Grosso do Sul — como Campo Grande, Dourados, Três Lagoas e Ponta Porã — força os pequenos supermercados, farmácias e minimercados a otimizarem seus layouts físicos. A solução mais comum para expandir a capacidade de estocagem sem realizar ampliações civis é a verticalização dos almoxarifados e depósitos de retaguarda (estoque secundário). Nesses ambientes compactos, as gôndolas de parede e estantes industriais chegam a atingir alturas de 2,50 a 3,50 metros. Contudo, elevar a área de armazenamento de mercadorias eleva substancialmente o centro de gravidade das estantes, gerando riscos severos de colapso estrutural por tombamento. Garantir a integridade física dos trabalhadores e das mercadorias nessas áreas de retaguarda exige o emprego de **sapatas metálicas chumbadas no concreto** e **travamentos de topo rígidos**, além do estrito respeito às normas de segurança do Ministério do Trabalho e da engenharia estrutural.

1. O Risco Físico da Verticalização sem Ancoragem de Solo

Quando as gôndolas e prateleiras comerciais ultrapassam a relação clássica de estabilidade de esbeltez de 4:1 (onde a altura do móvel é mais do que quatro vezes superior à sua largura de base), elas tornam-se mecanicamente instáveis. Qualquer força lateral aplicada no topo — seja a retirada brusca de uma caixa pesada por um operador utilizando escada, seja o choque de uma paleteira manual contra a coluna inferior — cria um momento fletor capaz de tombar a estante inteira. Em pequenos depósitos no MS, a ausência de sapatas metálicas fixadas no solo de concreto é a causa primária de acidentes severos por desabamento em cadeia (efeito dominó).

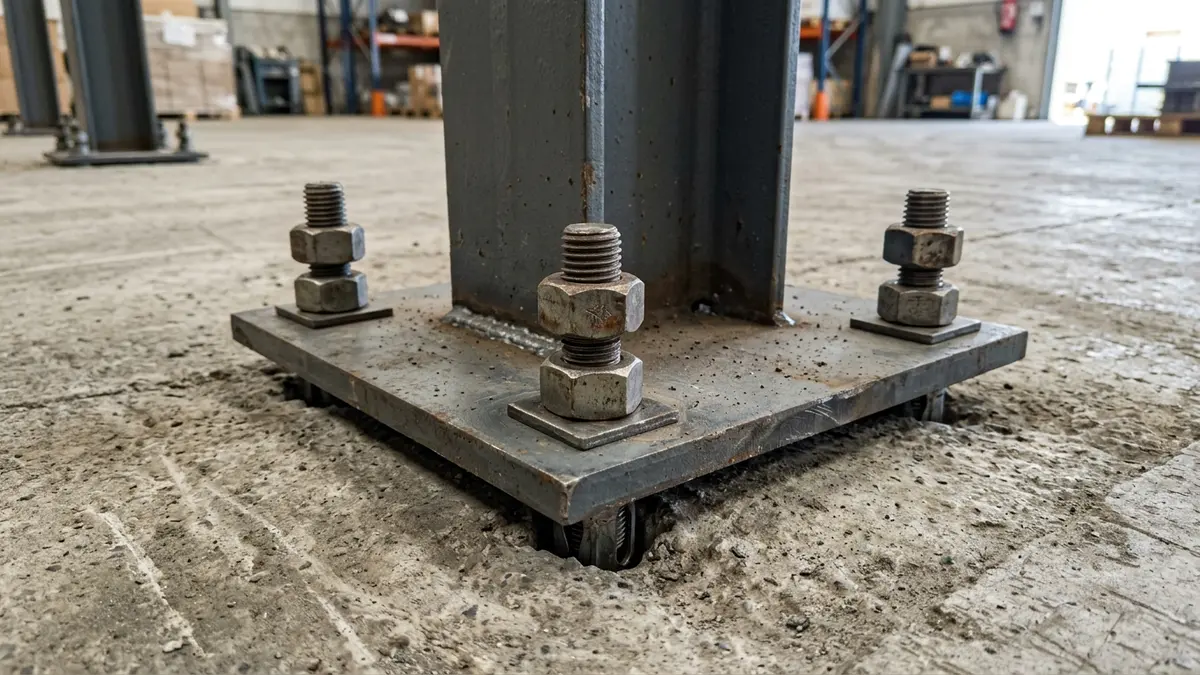

Para mitigar esse risco de acordo com a ABNT NBR 16259 e a ABNT NBR 15524, cada coluna vertical de gôndola que exceda 2,00 metros de altura deve apoiar-se sobre uma sapata metálica estrutural (footplate). Essa sapata, fabricada em chapa de aço de alta resistência (geralmente chapa #14 ou #12), distribui a força de compressão vertical sobre o piso de concreto. A sapata deve possuir no mínimo dois furos para a fixação de chumbadores mecânicos de expansão (conhecidos no mercado como parabolts de aço zincado de 1/4" ou 3/8") instalados com profundidade mínima de ancoragem no concreto. Essa fixação mecânica de solo absorve as forças de tração geradas por momentos fletores excêntricos, impedindo que a coluna sofra desalinhamento ou desprendimento do solo.

2. Técnicas de Travamento Superior, Parede e Contraventamento

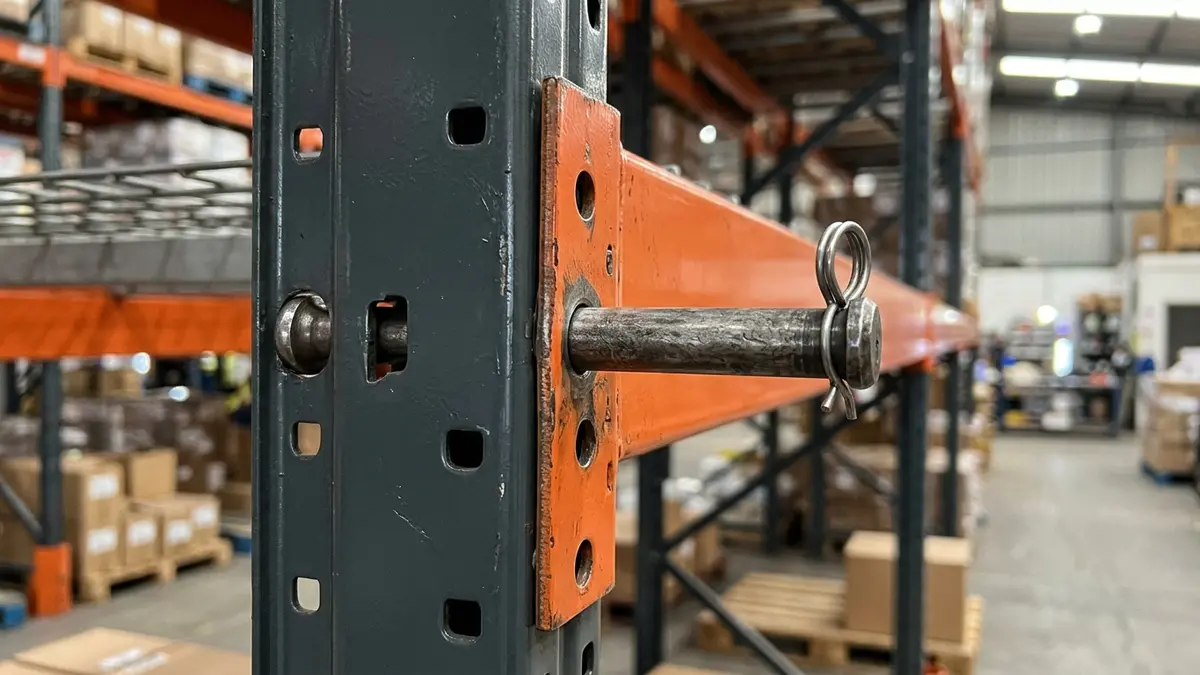

Em depósitos estreitos de retaguarda, nem sempre a ancoragem de solo é suficiente para absorver todas as cargas de vento térmico ou trepidações industriais de equipamentos próximos (como motores de câmaras frias). Torna-se imprescindível projetar travamentos de topo e amarras de parede. O travamento de topo consiste na interligação mecânica das colunas superiores de fileiras paralelas de gôndolas (costas com costas ou paralelas separadas por corredores) por meio de vigas de contraventamento em aço (pontes metálicas de travamento). Esse travamento em pórtico anula a liberdade de oscilação lateral das colunas.

Contudo, a fixação direta de estantes altas em alvenarias deve ser executada com cautela técnica. Em muitos imóveis comerciais alugados no Mato Grosso do Sul, as paredes de divisa são feitas de tijolos cerâmicos furados de baixa resistência ou drywall (gesso acartonado). Ancorar uma gôndola de carga pesada nessas divisórias frágeis é um erro de engenharia. Em caso de sobrecarga da prateleira, a força de arrancamento arrancará os tijolos ou buchas comuns, provocando o colapso simultâneo da parede e da estante de aço. Para fixação em paredes não estruturais, deve-se utilizar barras roscadas transpassadas com contraplaca de aço na face oposta da parede ou recorrer exclusivamente aos pórticos autoportantes com contraventamentos em formato de "X" conforme a NBR 8800.

3. Segurança do Trabalho, Ergonomia e Conformidade com a NR-35

O acesso a mercadorias localizadas em níveis superiores de gôndolas altas (acima de 2,00 metros de altura em relação ao solo) configura trabalho em altura de acordo com a norma regulamentadora NR-35 do Ministério do Trabalho. Sempre que um colaborador de reposição em MS necessitar subir em escadas de plataforma ou elevadores de carga para abastecer ou retirar produtos pesados do estoque secundário, ele deve estar protegido contra quedas. As escadas de acesso devem possuir guarda-corpos bilaterais, rodapés de proteção e sapatas antiderrapantes de borracha poliuretana.

Além da NR-35, a ergonomia operacional regida pela NR-17 determina que mercadorias com peso superior a 15 kg não devem ser estocadas manualmente acima da linha dos ombros do operador. O carregamento de caixas pesadas (como fardos de óleo ou caixas de produtos de limpeza) em prateleiras altas força o trabalhador a adotar posturas de extensão extrema da coluna vertebral, o que causa distúrbios osteomusculares crônicos (LER/DORT). Portanto, o planograma de armazenagem em pequenos depósitos de MS deve prever o uso de prateleiras altas exclusivamente para itens leves e de baixo giro, reservando os níveis inferiores de base para cargas densas e volumosas.

Parâmetros Técnicos de Ancoragem e Carga para Gôndolas Altas em Depósitos

A tabela técnica abaixo detalha os requisitos mecânicos de fixação e os limites de carregamento seguro para estantes verticais em pequenos depósitos de retaguarda no varejo de MS:

Altura Total da Gôndola (m)	Tipo de Sapata de Coluna	Diâmetro Mínimo do Chumbador (Parabolt)	Resistência Mínima do Concreto (Fck)	Capacidade de Carga Estática Máxima por Nível	Fator de Segurança contra Tombamento
Até 2,00 metros	Sapata Simples Chapa #14	Não obrigatório se relação 4:1 mantida	Fck > 15 MPa (Piso comum)	120 kg por prateleira	1,5 (Estabilidade básica)
De 2,05 a 2,50 metros	Sapata Dupla Regulável	1/4" (6,35 mm) zincado	Fck > 20 MPa (Concreto simples)	150 kg por prateleira	2,0 (Exige fixação de solo)
De 2,55 a 3,00 metros	Sapata de Base Estendida	3/8" (9,52 mm) aço carbono	Fck > 25 MPa (Piso industrial)	200 kg por nível reforçado	2,2 (Fixação + contraventamento em X)
Acima de 3,00 metros	Sapata Reforçada Soldada	1/2" (12,7 mm) químico ou mecânico	Fck > 30 MPa (Concreto usinado)	250 kg por nível reforçado	2,5 (Amarração de topo e parede)

Checklist de Auditoria Estrutural para Almoxarifados e Estoques

• Inspeção Visual da Verticalidade das Colunas: Avalie mensalmente o prumo vertical de todas as colunas com fio de prumo para identificar desvios maiores que 5 mm.
• Verificação do Aperto dos Parabolts das Sapatas: Reaperte os parafusos dos chumbadores no piso de concreto para compensar vibrações dinâmicas acumuladas.
• Identificação das Capacidades de Carga por Prateleira: Cole placas de identificação visual que exibam claramente o peso máximo seguro por nível de estocagem.
• Proibição de Escadas improvisadas ou Apoio direto nas Prateleiras: Proíba estritamente que colaboradores escalem as travessas de aço para acessar produtos de topo.
• Instalação de Contraventamento Traseiro em Aço: Instale barras cruzadas nas colunas traseiras nos módulos de extremidade para garantir a estabilidade global.

"A otimização de depósitos e almoxarifados secundários em supermercados e farmácias no Mato Grosso do Sul expõe uma negligência comum: estantes altas sem sapatas metálicas chumbadas. O concreto do piso atua como elemento de reação às tensões de tração. Se a sapata não estiver travada por parabolts adequados, qualquer colisão menor na base de colunas altas gera momentos fletores que desabam toneladas de aço e mercadorias sobre os operadores. A conformidade com as normas NBR 16259 e NR-35 não é opcional — é o pilar que diferencia um depósito produtivo de um grave acidente de trabalho."
- Engenheiro de Segurança do Trabalho e Consultor de Layouts Industriais com ART, Campo Grande, MS

FAQ - Perguntas Frequentes sobre Travamento e Segurança em Gôndolas Altas

1. Quando é obrigatório chumbar as gôndolas e estantes no concreto do piso de retaguarda?

A ancoragem mecânica por meio de sapatas chumbadas no piso com parabolts de expansão torna-se obrigatória sempre que a gôndola ou estante de almoxarifado exceder a altura de 2,00 metros, ou quando a relação entre a altura do módulo e a profundidade de sua base for superior a 4:1. Essa regra técnica, descrita nas normas ABNT NBR 16259 e NBR 15524, visa neutralizar os momentos de tombamento causados por carregamento excêntrico ou impactos acidentais no estoque secundário do comércio em Mato Grosso do Sul.

2. O que a NR-35 e a NR-17 exigem nas operações com gôndolas de altura em MS?

A NR-35 estabelece que toda atividade executada acima de 2,00 metros de altura com risco de queda exige treinamento dos funcionários, exames médicos atualizados e equipamentos de proteção adequados (como escadas plataforma com guarda-corpos e rodapés). A NR-17 (Ergonomia) proíbe a manipulação repetitiva de cargas pesadas acima da linha dos ombros do repositor para evitar lesões na coluna, determinando que mercadorias volumosas fiquem restritas às bandejas inferiores das estantes de retaguarda.

3. Posso fixar as gôndolas altas de almoxarifado diretamente em paredes de drywall ou blocos cerâmicos?

Não de forma direta ou simplificada. As paredes de drywall e os blocos de cerâmica vazada comuns em Mato Grosso do Sul não possuem resistência estrutural para suportar forças de arrancamento exercidas por gôndolas sob carga pesada. Caso a estante comece a ceder, as buchas rasgarão a alvenaria frágil, acelerando o desabamento. O correto é estruturar o módulo como autoportante (usando bases adequadas e contraventamento em X) ou fazer o travamento transpassando a parede com barra roscada e contraplaca de aço externa.
