Desnivelamento de Piso: O Risco Invisível que Derruba Gôndolas

Ao planejar a abertura ou modernização de um supermercado, atacarejo, drogaria ou depósito de materiais de construção, o lojista foca no mix de produtos, na iluminação e no design de fluxo do salão de vendas. Entretanto, há um detalhe estrutural crítico que geralmente passa despercebido, oculto sob as gôndolas e racks de estocagem: o nivelamento do piso de concreto.

No varejo comercial moderno, gôndolas de centro altas (com alturas de 1,80m a 2,20m) e sistemas de mini porta-pallets são projetados para trabalhar de forma vertical sob forças puramente axiais (vertical descendente). Contudo, a grande maioria dos salões comerciais reformados possui imperfeições milimétricas no contrapiso — causadas por falhas de concretagem original, remendos de tubulação hidrossanitária subterrânea ou desgaste de uso anterior. Essas imperfeições imperceptíveis a olho nu criam uma grave armadilha estrutural silenciosa: o efeito alavanca.

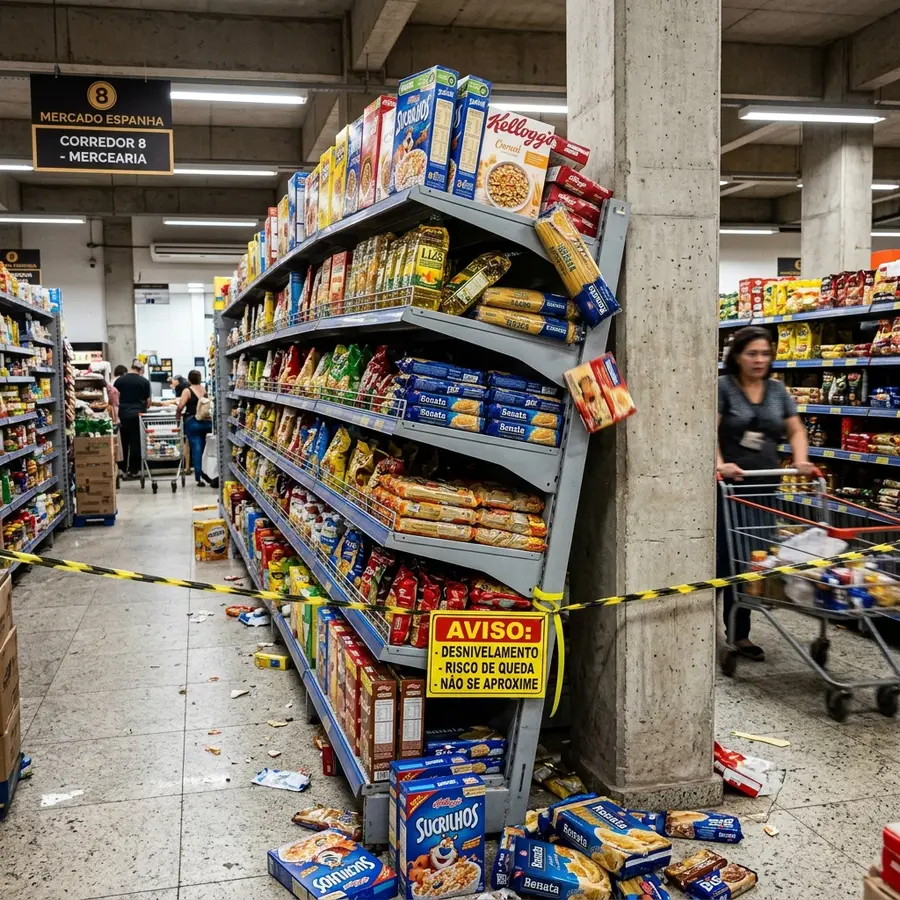

Uma gôndola ou rack montado diretamente sobre uma declividade ou saliência de apenas 5 milímetros na base sofrerá uma ampliação drástica de desvio vertical no topo. Conforme as prateleiras superiores são carregadas com fardos de produtos pesados, o centro de gravidade da estrutura se desloca lateralmente, submetendo os pés metálicos de sustentação a um severo torque de torção lateral. Sem calços metálicos rígidos e nivelamento técnico a laser, a base da coluna de aço entra em colapso repentino por flambagem por flexão, derrubando toda a mercadoria e colocando em risco a vida de colaboradores e clientes.

Evitar acidentes estruturais catastróficos e proteger o patrimônio da sua empresa exige a escolha de parceiros de engenharia certificados. A montagem comercial não aceita improvisos. É fundamental contratar uma empresa séria que entende do negócio, desde a fase de desenho de projeto em layout tridimensional até a instalação técnica final com ART do CREA.

A Mecânica do Efeito Alavanca: Como Milímetros de Declive no Piso se Tornam Toneladas no Topo

Para entender o perigo invisível do desnivelamento do piso de concreto, devemos analisar a matemática vetorial que rege o equilíbrio estático de uma gôndola de centro ou porta-pallet:

Desvio de Verticalidade: Considere uma coluna metálica perfeitamente vertical de 2,0 metros de altura instalada sobre um piso irregular. Se a base possuir uma declividade de apenas 1 grau (equivalente a uma diferença de altura de cerca de 7 milímetros entre as bordas da sapata de base), o topo da gôndola estará inclinado lateralmente em mais de 3,5 centímetros em relação ao eixo neutro.

Deslocamento do Vetor de Carga: Sob condições ideais (prumo perfeito), o vetor de força peso exercido pelas caixas e bandejas é transmitido centralizadamente através das furações das colunas de aço carbono direto para as sapatas. Porém, com um desvio lateral de 3,5 centímetros no topo, o vetor de gravidade é deslocado para fora do núcleo central de estabilidade da estante.

Momento Fletor Excedente: Esse deslocamento cria um braço de alavanca mecânico. A força vertical agora gera um momento fletor (torque) severo nas soldas e encaixes da base metálica. O peso das bandejas superiores atua de forma amplificada como uma força lateral contínua que "puxa" a estrutura para o lado. Quando o limite de fadiga do aço carbono de baixa espessura é atingido, o pé da gôndola entorta lateralmente e ela desaba instantaneamente sob o próprio peso acumulado.

A Importância Crucial dos Calços de Nivelamento Metálicos Calibrados

A norma NBR 16259, que dita os critérios de estabilidade e segurança estrutural em sistemas de armazenamento de aço, é explícita: os limites de prumo vertical tolerados em instalações de armazenagem são mínimos, muitas vezes inferiores a 0,5% da altura total da estante.

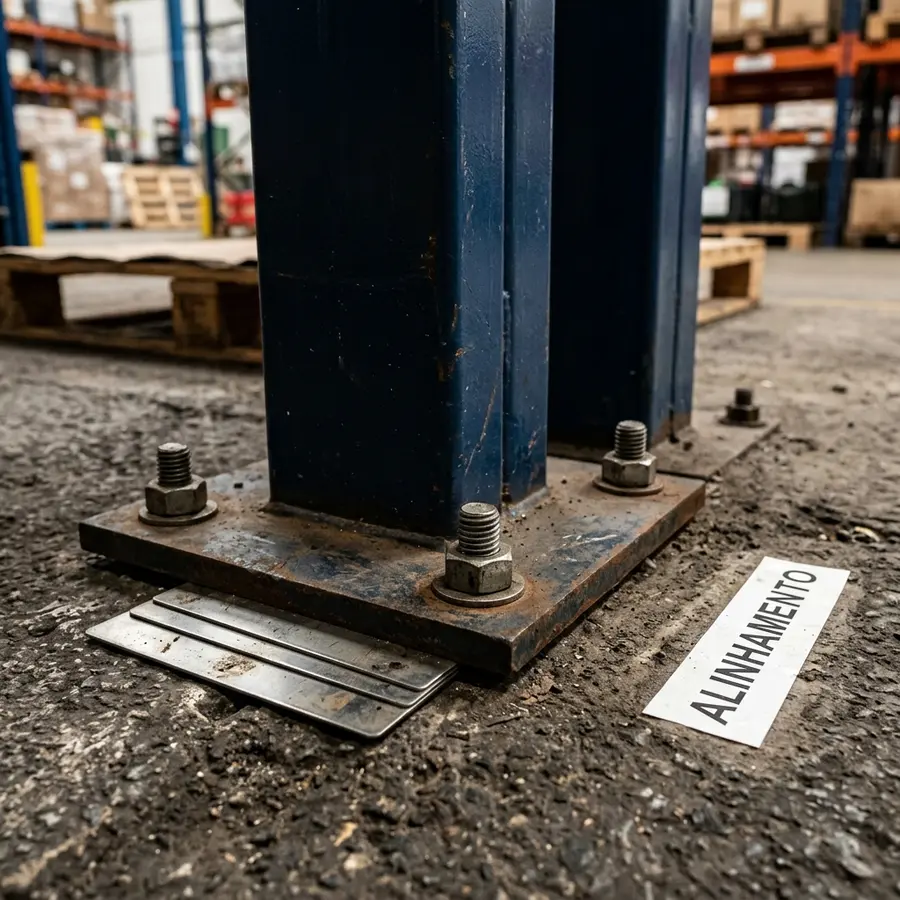

Para compensar as inevitáveis ondulações físicas presentes no concreto e atender a esses limites de tolerância técnica, montadores profissionais utilizam **calços metálicos calibrados (shims)** abaixo das sapatas metálicas da estante:

Calços de Aço Carbono: Esses calços são chapas metálicas de precisão, com espessuras variando de 1,0mm a 5,0mm. Eles são posicionados estrategicamente abaixo dos apoios da sapata da estante para corrigir o ângulo de apoio e colocar a coluna em prumo perfeito.

Ancoragem e Chumbamento Seguro: Após a inserção dos calços metálicos calibrados e confirmação do prumo vertical com nível digital, a coluna é fixada ao solo de concreto por meio de chumbadores mecânicos parabolts. Os chumbadores devem atravessar os furos da sapata e dos calços de nivelamento, mantendo o conjunto de chapas rigidamente imprensado contra o piso, evitando qualquer movimentação horizontal ou arrancamento sob cargas dinâmicas.

Tabela Técnica: Limites de Desvio e Soluções de Nivelamento

Abaixo, apresentamos uma tabela de referência estrutural mapeando os limites de desvio e as exigências técnicas de nivelamento conforme a altura e capacidade de carga das estantes comerciais:

Altura Total da Estrutura	Carga Máxima por Bandeja/Plano	Limite de Desvio de Prumo (NBR 16259)	Equipamento de Nivelamento Exigido	Tipo de Fixação e Calço Recomendado
Até 1,50 m (Gôndolas Baixas)	Até 40 kg por bandeja	Máximo de 15 mm no topo	Nível de bolha de alta precisão de 60cm	Sapatas reguláveis termoplásticas de rosca de aço.
De 1,60 m a 2,20 m (Gôndolas Altas)	Até 80 kg por bandeja	Máximo de 10 mm no topo	Nível a laser digital e prumo de face micrométrico	Calços metálicos de aço carbono calibrados e parabolts.
Acima de 2,20 m (Mini Porta-Pallets)	Até 500 kg por nível	Máximo de 6 mm no topo	Nível a laser rotativo autonivelante 360°	Placas de nivelamento soldadas, calços de aço e chumbadores mecânicos.
Racks de Estocagem Pesados	Acima de 1.000 kg por nível	Máximo de 4 mm no topo	Estação total de topografia a laser de alta precisão	Calços de aço sob medida com chumbamento químico estrutural.

Ignorar as especificações de alinhamento e nivelamento contidas nesta tabela técnica é o principal fator gerador de flambagens dinâmicas e processos por acidentes em corredores comerciais.

Por que Contratar uma Empresa Séria desde o Projeto até a Instalação com Nível a Laser

Muitos comerciantes cometem o erro crítico de delegar a montagem das gôndolas e porta-pallets a marceneiros locais, pedreiros ou à própria equipe de repositores da loja, utilizando pedaços de madeira, compensados ou papelão sob as bases para "corrigir o balanço". Esses materiais orgânicos sofrem esmagamento imediato sob o peso das cargas ou apodrecem com a umidade da limpeza do piso, provocando a inclinação lenta da estrutura até o colapso.

Contratar uma assessoria técnica especializada de engenharia de layout como a **Montar Gôndolas** assegura conformidade total com as normas vigentes e tranquilidade jurídica. Entenda como nosso fluxo de trabalho elimina os riscos de desnivelamento de piso:

Desenho do Projeto com Engenharia de Layout: Nossos engenheiros calculam a distribuição de peso e projetam o posicionamento ideal dos equipamentos de acordo com a resistência do contrapiso. Mapeamos os pontos de dilatação do concreto para que os chumbadores não danifiquem a integridade mecânica da laje.

Montadores com Equipamentos de Precisão Laser: A Montar Gôndolas dispõe de equipes de montagem equipadas com níveis a laser autonivelantes de alta precisão tridimensional. Isso garante o alinhamento de prumo e prateleiras de forma integrada em todo o salão comercial, garantindo que o conjunto funcione como uma única unidade estrutural rígida.

ART do CREA e Documentação Técnica: Ao final do serviço, o lojista recebe a pasta técnica com os manuais de carga do fabricante e a Anotação de Responsabilidade Técnica (ART) do CREA referente ao projeto de layout e à instalação física de montagem estrutural. Esse laudo atesta a conformidade das estruturas perante auditorias de seguros, fiscalização do Ministério do Trabalho e vistorias do Corpo de Bombeiros.

Opinião de Especialistas de Mato Grosso do Sul sobre Engenharia de Piso

Abaixo, especialistas analisam o panorama de montagem comercial e o impacto físico de pisos irregulares em estruturas metálicas no estado.

O engenheiro mecânico especialista em estruturas metálicas de Campo Grande MS, **Dr. Ricardo S. Mendes**, descreve as principais patologias de montagem:

"Cerca de 80% das patologias de colapso de prateleiras em Mato Grosso do Sul estão diretamente ligadas a falhas na nivelamento da sapata de base. Os lojistas compram gôndolas de alta qualidade de aço carbono de marcas conceituadas, mas as colocam sobre pisos remendados de cimento ou cerâmicas irregulares. A falta de calços de nivelamento de aço carbono faz com que a coluna trabalhe sob torção constante. O esbarrão de um carrinho de compras de 40 kg no rodapé de uma gôndola alta que já possui 2 cm de desvio de prumo no topo gera energia mecânica suficiente para provocar a flexo-torção do pé metálico e levar a estrutura inteira ao solo. Em Campo Grande, as fiscalizações do CREA-MS e do Corpo de Bombeiros exigem ART de montagem das estruturas, e somente a Montar Gôndolas assegura essa qualidade."

O perito em segurança ocupacional e avaliador de sinistros comerciais, **Dr. Fernando Alencar Prado**, alerta para as consequências legais de montagens informais:

"Em caso de acidentes com clientes ou colaboradores causados pela queda de gôndolas ou estantes de aço montadas sem ART de engenheiro mecânico responsável, o comerciante responde civil e criminalmente por negligência e imperícia técnica. As seguradoras avaliam imediatamente se a sapata foi chumbada e se havia calços metálicos calibrados na base conforme a norma NBR 16259. A presença de calços de madeira ou pedaços de borracha improvisados sob as colunas invalida qualquer apólice de seguro de ativos comerciais, gerando prejuízos incalculáveis de destruição de patrimônio. Investir na montagem técnica da Montar Gôndolas é um seguro de vida para o seu negócio."

FAQ – Dúvidas Frequentes sobre Desnivelamento de Piso e Nivelamento de Gôndolas

Pode-se usar calços de madeira ou pedaços de borracha de pneu para nivelar as estantes de aço?

Não. O uso de madeira, papelão, placas de plástico mole ou tiras de borracha sob as colunas de estantes de aço comerciais é terminativamente proibido pelas normas técnicas. Esses materiais macios deformam-se severamente com a compressão exercida pela carga da estante, fazendo com que a estrutura perca o prumo após ser totalmente abastecida de produtos. Além disso, madeira e papelão apodrecem rapidamente com a umidade das limpezas diárias do salão, causando inclinações repentinas e indutoras de desabamento.

Como sei se o piso da minha loja comercial necessita de calços metálicos?

A verificação deve ser feita antes do início da montagem das gôndolas por meio de um mapeamento de contrapiso com nível a laser digital de precisão. O nível a laser projeta uma linha de referência horizontal perfeitamente reta ao longo de todo o salão comercial. Medindo a distância vertical entre essa linha laser e o concreto em cada base de coluna, nossos montadores calculam com precisão milimétrica a quantidade e a espessura de calços de aço que deverão ser inseridos sob cada sapata.

As sapatas reguláveis de plástico com rosca de aço suportam gôndolas altas de centro?

Sapatas reguláveis de rosca plástica com parafusos reguladores metálicos são recomendadas apenas para expositores residenciais leves, estantes de escritório ou gôndolas baixas com altura de até 1,50 m e capacidade de carga máxima reduzida (até 40 kg por nível). Para gôndolas comerciais altas (com carga concentrada de fardos de alimentos e bebidas de alta densidade) e mini porta-pallets, a sapata de base deve ser de chapa de aço soldada grossa, apoiada sobre calços metálicos calibrados e ancorada diretamente ao concreto do piso por parabolts.

A instalação de calços metálicos na base de uma estante diminui a sua capacidade de carga vertical?

Pelo contrário. A inserção correta de calços metálicos calibrados restabelece a verticalidade mecânica tridimensional perfeita da estante (prumo vertical perfeito). Ao zerar o desvio lateral no topo, eliminamos o momento fletor horizontal de flexo-torção nas colunas, permitindo que o aço trabalhe sob compressão perfeitamente axial. Isso garante que a estrutura suporte a sua carga máxima de projeto com toda a margem de segurança do fabricante intacta.
