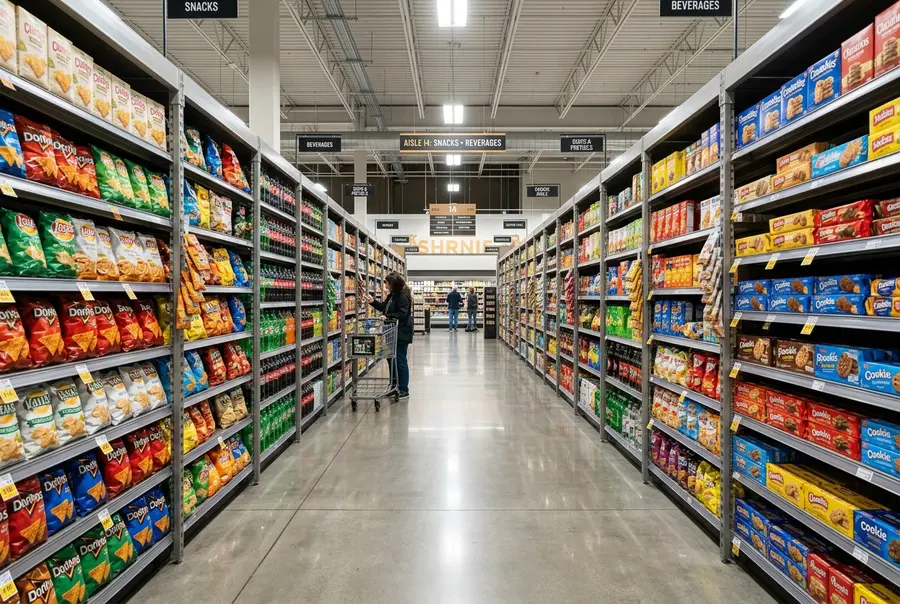

O Perigo Invisível do Desvio de Prumo em Gôndolas de Centro Altas

No varejo moderno de meados de 2026, a busca pelo aproveitamento volumétrico máximo do salão de vendas impulsionou o uso de gôndolas centrais (dupla face) cada vez mais altas, muitas vezes atingindo alturas superiores a 2,20 metros. Embora essa verticalização maximize a quantidade de frentes de SKUs expostas, ela introduz um desafio crítico de engenharia mecânica: o **desvio de prumo vertical**. Uma inclinação milimétrica que passe desapercebida durante a instalação inicial ou que ocorra após anos de impacto de carrinhos de compras pode comprometer toda a estabilidade estrutural da fileira. Como a física da excentricidade de carga afeta a operação diária das lojas?

A Física do Desvio de Prumo e Momento Fletor Excêntrico

Sob condições perfeitas de nivelamento, a gravidade atua de forma puramente vertical sobre o centro geométrico da gôndola central. As cargas das bandejas laterais se anulam mutuamente, exercendo um esforço puramente de compressão axial sobre as colunas metálicas. No entanto, quando há um desvio de prumo vertical de apenas 1,5 grau, o centro de gravidade da estrutura sofre um deslocamento lateral.

Essa excentricidade gera um **momento fletor** na base da coluna. Em termos práticos, em uma gôndola de 2,20 metros de altura, uma inclinação de 1,5 grau desloca o topo em quase 6 centímetros para o lado. Essa deformação geométrica amplifica o esforço sobre os pés niveladores e travas de base, reduzindo a estabilidade global do módulo e facilitando um colapso em cascata se houver um impacto acidental de um carrinho de compras pesado.

Flambagem de Colunas e a NBR 8800

A flambagem é o fenômeno mecânico pelo qual uma coluna submetida a esforços de compressão sofre uma deflexão lateral repentina e irreversível. Em gôndolas fora de prumo, a flambagem é potencializada devido ao momento fletor excêntrico. O aço da coluna deixa de operar em regime elástico e atinge rapidamente o limite de **escoamento do aço**, deformando-se permanentemente. O cálculo estrutural e o dimensionamento da espessura de chapa das colunas e painéis traseiros de travamento devem obedecer aos critérios de estabilidade de perfis finos previstos na **NBR 8800** da ABNT.

Limites de Tolerância Segundo a NBR 16259

A norma **NBR 16259** da ABNT define limites rigorosos de prumo e nivelamento físico para montagem comercial. Segundo a especificação, a deflexão vertical residual não deve ultrapassar 1/200 da altura total do montante sob carga nominal. Para uma gôndola de 2,00 metros, isso representa um desvio máximo de prumo de apenas 10 milímetros no topo. Qualquer valor que exceda essa tolerância compromete a estabilidade contra tombamento lateral, exigindo o esvaziamento imediato das bandejas e o reaperto dos contraventamentos traseiros.

Altura da Gôndola (m)	Desvio de Prumo Admissível (NBR 16259)	Desvio Crítico (Risco Médio)	Desvio Perigoso (Risco de Colapso)
1,60 m	< 8 mm	8 mm a 20 mm	> 20 mm (reorganização imediata)
1,80 m	< 9 mm	9 mm a 25 mm	> 25 mm (risco de flambagem)
2,00 m	< 10 mm	10 mm a 30 mm	> 30 mm (colapso em cadeia)
2,20 m	< 11 mm	11 mm a 35 mm	> 35 mm (risco crítico)

Nivelamento Preciso com Laser e Testes de Carga

Durante a montagem, o uso de níveis ópticos ou trenas de prumo manual não é suficiente para garantir a exatidão exigida em corredores extensos. Equipes profissionais utilizam **níveis rotativos a laser autocompensadores**, projetando linhas de alinhamento tridimensionais nas colunas. Os pés niveladores de aço forjado roscados devem ser ajustados individualmente para anular qualquer ondulação natural no piso de concreto ou argamassa da loja. A entrega da obra comercial deve incluir testes de estabilidade lateral sob carga e a emissão da **ART do CREA** correspondente.

"Supermercados modernos com corredores estreitos e gôndolas altas de 2,20 metros não toleram montagens improvisadas. Um desvio de prumo insignificante na instalação se transforma em uma alavanca destrutiva quando a loja atinge capacidade máxima de estoque. A NBR 16259 estabelece o prumo preciso de 1/200 da altura justamente para evitar que o momento fletor no pé da coluna cause colisões em cascata."
- Engenheiro Calculista e Inspetor de Sinistros Estruturais, Três Lagoas, MS

Boas Práticas de Prevenção e Manutenção de Prumo

• Instalação de Ancoragem de Topo em Fileiras Altas: Utilizar tirantes ou barras estabilizadoras unindo os topos de gôndolas de centro paralelas quando a altura exceder a proporção de 4:1 em relação à largura da base.
• Substituição de Niveladores Danificados: Substituir imediatamente pés niveladores que apresentem roscas espanadas ou deformações após batidas mecânicas de paleteiras.
• Checagem Sistemática Pós-Impacto: Monitorar com prumo de laser qualquer módulo de gôndola que sofra colisões severas de empilhadeiras ou equipamentos de reposição.

FAQ - Perguntas Frequentes

1. Como identificar o desvio de prumo de forma prática na rotina do supermercado?

A forma mais prática é realizar vistorias periódicas utilizando um prumo de face com cordão fixado no topo do montante ou um projetor a laser de linhas cruzadas alinhado com a base. Se a distância entre o cordão e a coluna na parte inferior for diferente da medida do topo em mais de 10 mm em gôndolas de 2 metros, o desvio de prumo ultrapassou o limite tolerado da NBR 16259 e deve ser ajustado nos pés niveladores.

2. O que é o momento fletor e por que ele é perigoso para as colunas de aço?

O momento fletor é a medida da força que tende a curvar ou flexionar um elemento estrutural. Em colunas de gôndolas verticais, a carga axial ideal deveria gerar apenas força de compressão direta. Quando a estrutura inclina, a gravidade cria um braço de alavanca que gera momento fletor. Se essa flexão exceder a resistência elástica do aço, a coluna dobra (flamba), levando ao colapso imediato da prateleira.

3. A NBR 8800 também se aplica ao mobiliário interno de lojas e supermercados?

Sim. A NBR 8800 regulamenta o projeto de estruturas de aço de perfis formados a frio e estruturas mistas de aço e concreto. Embora as gôndolas comerciais tenham ensaios específicos regidos pela NBR 16259, as propriedades mecânicas do aço das colunas, o dimensionamento de soldas estruturais dos consoles e os cálculos de flambagem por compressão baseiam-se diretamente nos fundamentos de resistência dos materiais regidos pela NBR 8800.
