A Física da Estabilidade de Gôndolas: Como o Planograma Afeta o Centro de Gravidade

No competitivo cenário do varejo moderno em meados de 2026, a organização de mercadorias no ponto de venda (PDV) é frequentemente tratada sob o viés exclusivo do marketing e do merchandising visual. No entanto, existe um fator invisível de segurança civil que dita a integridade física dos salões de vendas: a **relação matemática entre a montagem do planograma e a estabilidade estática das gôndolas comerciais**. Organizar as prateleiras de forma incorreta — depositando mercadorias pesadas nos níveis superiores e itens leves na base — eleva o centro de gravidade global da estrutura, criando um braço de alavanca instável. Entender a física do centro de gravidade e as exigências de ensaios da norma NBR 16259 é um pilar indispensável da gestão de riscos no varejo.

A Física do Centro de Gravidade em Estruturas Verticais

Na mecânica dos corpos rígidos, o **Centro de Gravidade (CG)** é o ponto geométrico hipotético onde se assume que toda a massa de um sistema está concentrada para fins de cálculo de equilíbrio estático. A estabilidade física de uma gôndola de centro ou de parede depende diretamente da posição tridimensional do seu CG global (a soma do peso próprio da estrutura de aço mais o peso dos produtos expostos).

Para que um móvel permaneça em equilíbrio estático estável, a projeção vertical da linha de ação da gravidade que passa pelo CG global deve cair obrigatoriamente **dentro do polígono de apoio** delimitado pelas sapatas de base e pés niveladores chumbados ou assentados no chão. Se a linha de ação do CG deslocar-se para fora desse perímetro devido a uma inclinação física (desvio de prumo) ou a uma excentricidade severa de carga nas bandejas laterais, o equilíbrio se desfaz e ocorre o tombamento dinâmico imediato.

Planograma Inteligente: Aliando Física e Visual Merchandising

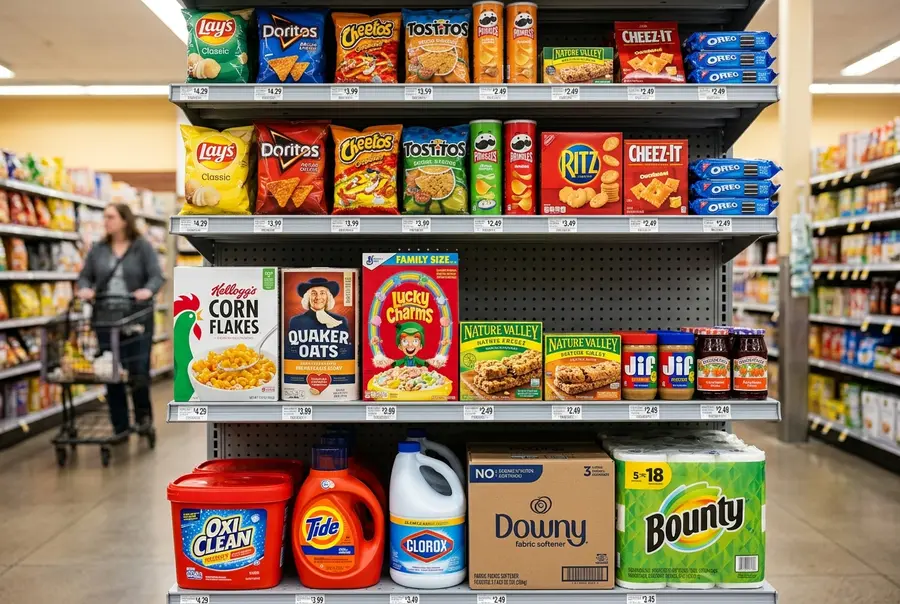

O planograma é o desenho esquemático que dita a posição exata de cada produto nas frentes de prateleiras. Para garantir a segurança física das colunas e consoles sob a ótica da resistência dos materiais, o planograma deve seguir uma regra de distribuição de massa piramidal inversa à altura:

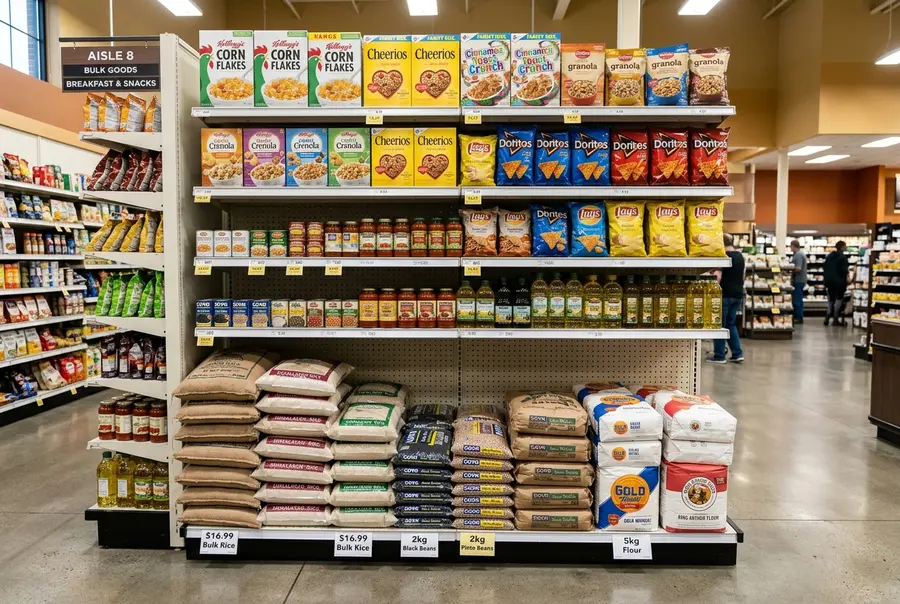

• Bandeja de Base (Nível 0): Deve acomodar os produtos de maior densidade e peso bruto (líquidos, fardos de arroz, óleo, caixas de leite e sacarias de ração). Puxar a maior concentração de massa para o nível do solo desloca o CG global para baixo, aumentando a estabilidade mecânica do móvel.
• Bandejas Intermediárias: Destinadas a produtos de peso médio (enlatados, condimentos, massas e produtos de higiene).
• Bandejas Superiores (Nível 1,60 m a 2,20 m): Reservadas para produtos volumosos de baixíssima densidade (como pacotes de salgadinhos chips, cereais matinais, fraldas descartáveis e embalagens vazias).

O Perigo do Tombamento Dinâmico e a NBR 16259

Um dos cenários de maior risco em lojas comerciais ocorre durante os processos de reposição de estoque ou em momentos de quebra de estoque ("ruptura de gôndola"). Se a base da gôndola central for totalmente esvaziada pelos consumidores enquanto o topo permanece carregado com produtos de alta densidade (como garrafas de azeite ou potes de conserva de vidro), o CG sofre uma elevação vertical perigosa. Sob essa condição crítica, a gôndola perde sua estabilidade lateral de segurança regida pela norma NBR 16259 da ABNT. Um impacto acidental insignificante provocado pelo guidão de um carrinho de compras pode iniciar um momento de tombamento dinâmico irreversível.

Nível da Prateleira (Altura)	Tipo de SKU Recomendado	Densidade de Massa Média	Função Estrutural no Equilíbrio	Diretriz Normativa ABNT
Base / Solo (0 a 40 cm)	Fardos de grãos, líquidos, refrigerantes	Alta ( > 800 kg/m³)	Mantém o Centro de Gravidade (CG) rebaixado	NBR 16259 (Estabilidade de Base)
Intermediário Inferior (40 a 100 cm)	Enlatados, vidros de conserva, massas	Média (400 a 600 kg/m³)	Distribuição uniforme de tensões nos consoles	NBR 16259 (Resistência de Braços)
Intermediário Superior (100 a 150 cm)	Biscoitos, bisnagas, cafés, higiene	Média-Baixa (200 a 300 kg/m³)	Alívio de esforços de flexotração na cremalheira	NBR 16259 (Controle de Deformação)
Topo / Superior (150 a 220 cm)	Salgadinhos chips, cereais, descartáveis	Baixa ( < 100 kg/m³)	Minimiza o momento fletor na extremidade livre	NBR 8800 (Prevenção de Flambagem)

Ensaios Estáticos de Estabilidade e ART do CREA-MS

Os fabricantes e montadores de gôndolas comerciais de alta performance devem comprovar a estabilidade física de seus módulos por meio de ensaios estáticos em conformidade com as diretrizes da NBR 16259. Estes testes incluem a aplicação de forças laterais horizontais controladas para simular colisões acidentais no PDV e certificar que o móvel retorne à sua posição de prumo vertical sem tombar ou sofrer desalinhamento permanente dos pés niveladores de acordo com as especificações de estabilidade estática e prevenção de colapso reguladas pela NBR 16259. A validação técnica final do layout comercial, integrando a análise física de cargas de gôndolas e racks integrados, deve ser homologada com a assinatura de engenheiro responsável com emissão de ART do CREA-MS.

"O planograma não serve apenas para vender mais; ele é o layout de distribuição de forças físicas de um salão de vendas. Subir produtos pesados para o topo enquanto a base está vazia cria um pêndulo invertido altamente perigoso. A conformidade com a NBR 16259 exige que a montagem de sapatas e consoles impeça tombamentos mesmo sob colisão mecânica."
- Engenheiro de Segurança de Instalações Comerciais, Ponta Porã, MS

Boas Práticas de Estabilidade em Layouts e Planogramas

• Instalação de Longarinas de Base Alongadas: Utilizar sapatas de base inferiores com profundidade maior (ex: 50 cm) em relação às prateleiras superiores (ex: 30 cm ou 40 cm), expandindo o polígono de apoio físico da gôndola.
• Proibição de Excesso de Carga Aérea (Apara-Fardos): Não estocar fardos fechados ou caixas pesadas de mercadorias sobre os apara-fardos (topo da gôndola) sem o devido cálculo de compressão estrutural e flambagem da coluna.
• Fixação de Gôndolas de Parede Altas: Chubar fisicamente no topo ou parede todas as fileiras monofaces que superem a proporção de altura/base de 4:1, garantindo ancoragem mecânica rígida.

FAQ - Perguntas Frequentes

1. Como o esvaziamento da base de uma gôndola afeta sua segurança contra colisões?

Quando a base de uma gôndola dupla face é esvaziada pelos consumidores (ruptura de estoque) e as prateleiras superiores permanecem carregadas com mercadorias pesadas, a posição vertical do Centro de Gravidade (CG) sobe significativamente. Sob essa condição mecânica de pêndulo invertido, a inércia contra tombamento lateral é reduzida drasticamente. Um pequeno esbarrão ou colisão de um carrinho de compras gera força lateral suficiente para deslocar a linha de gravidade do CG para fora do polígono de apoio, resultando no colapso da fileira.

2. O que a norma NBR 16259 especifica sobre a deflexão lateral de gôndolas comerciais?

A NBR 16259 regulamenta que a deflexão lateral (desvio vertical do prumo da coluna) sob a ação da carga máxima de projeto não deve exceder a proporção de 1/200 da altura total do montante vertical. Para uma gôndola comercial de 2,00 metros de altura, a deflexão elástica lateral permitida no topo sob esforço mecânico é de no máximo 10 milímetros. Qualquer valor superior a esta tolerância indica deformação plástica permanente do aço ou afrouxamento estrutural grave dos painéis traseiros.

3. Existem travamentos físicos que impeçam o tombamento de gôndolas centrais muito altas?

Sim. Para gôndolas de centro (dupla face) altas (acima de 2,20 metros) ou que possuam base de apoio estreita, a engenharia recomenda a instalação de tirantes ou travessas horizontais de fixação interligando o topo das fileiras paralelas de gôndolas ao longo do corredor. Essa amarração estrutural em malha distribui eventuais forças laterais de impacto de forma coletiva entre as colunas, anulando o braço de alavanca de tombamento de módulos isolados.
