Contraventamento Traseiro: A Estabilidade Lateral de Estantes de Aço

A estabilidade de sistemas de armazenagem e gôndolas comerciais pesadas depende diretamente de travamentos mecânicos capazes de neutralizar forças horizontais e dinâmicas. Entre esses dispositivos, o contraventamento traseiro — popularmente conhecido como o "X" de estabilidade ou cruz de Santo André — desempenha papel fundamental na segurança estrutural. Sem esse elemento de rigidez axial, estruturas carregadas ficam sujeitas ao colapso lateral em cadeia (efeito dominó). Neste artigo, detalhamos a física desse sistema e a conformidade com as normas ABNT NBR 16259 e NBR 8800.

Como Funciona o Contraventamento em Cruz de Santo André

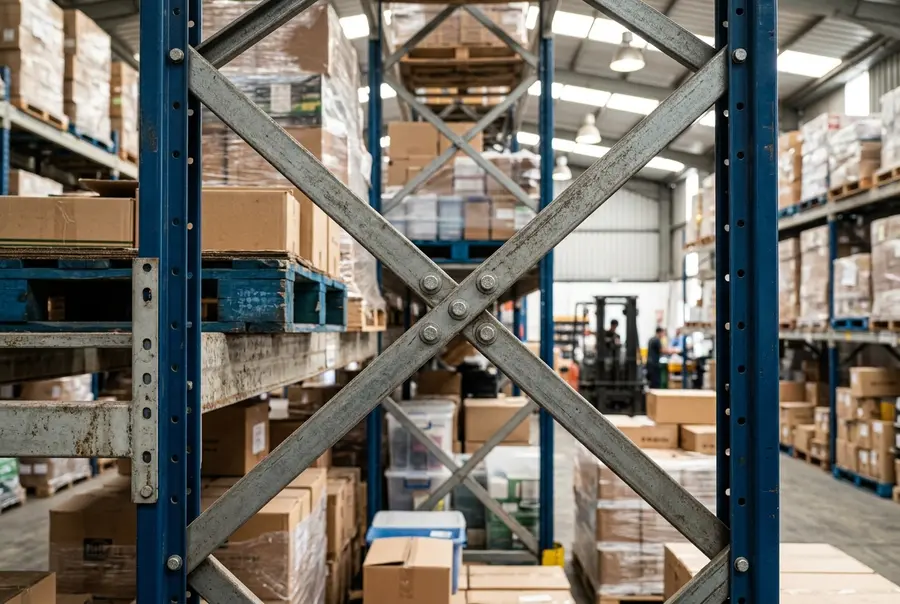

O contraventamento em cruz consiste em barras metálicas instaladas diagonalmente na parte posterior das gôndolas ou estantes de aço, formando triângulos rígidos. Na mecânica estrutural, o triângulo é a única figura geométrica indeformável sob cargas coplanares. Quando a gôndola sofre forças laterais — causadas por impacto de carrinhos, desnível de piso ou carregamento desalinhado —, o contraventamento diagonal distribui esses esforços axiais sob a forma de forças de tração e compressão direta, impedindo a flambagem lateral e o escoamento do aço nas colunas.

Dimensionamento Técnico e as Normas NBR 8800 e NBR 16259

O cálculo estrutural do contraventamento deve ser rigorosamente dimensionado na fase do projeto tridimensional de layout. A NBR 8800 prescreve as diretrizes de flambagem e estabilização de perfis esbeltos de aço sob compressão. Já a NBR 16259 especifica que toda estrutura metálica para estocagem comercial deve conter sistemas de contraventamento de pilares e travamentos de console proporcionais ao momento fletor limite.

Componente de Travamento	Função Mecânica Principal	Norma Reguladora	Importância no Sistema
Contraventamento em "X" (Vertical)	Anular o momento fletor lateral e oscilações horizontais	NBR 8800 / NBR 16259	Crítica para estantes acima de 2 metros
Travas de Console (Braços)	Impedir a flambagem rotacional sob a bandeja	NBR 16259	Essencial para cargas acima de 150 kg
Chumbamento de Base (Sapata)	Impedir o deslizamento e excentricidade inferior	NBR 8800	Obrigatório em bases estreitas

Montagem Certificada e a ART do CREA

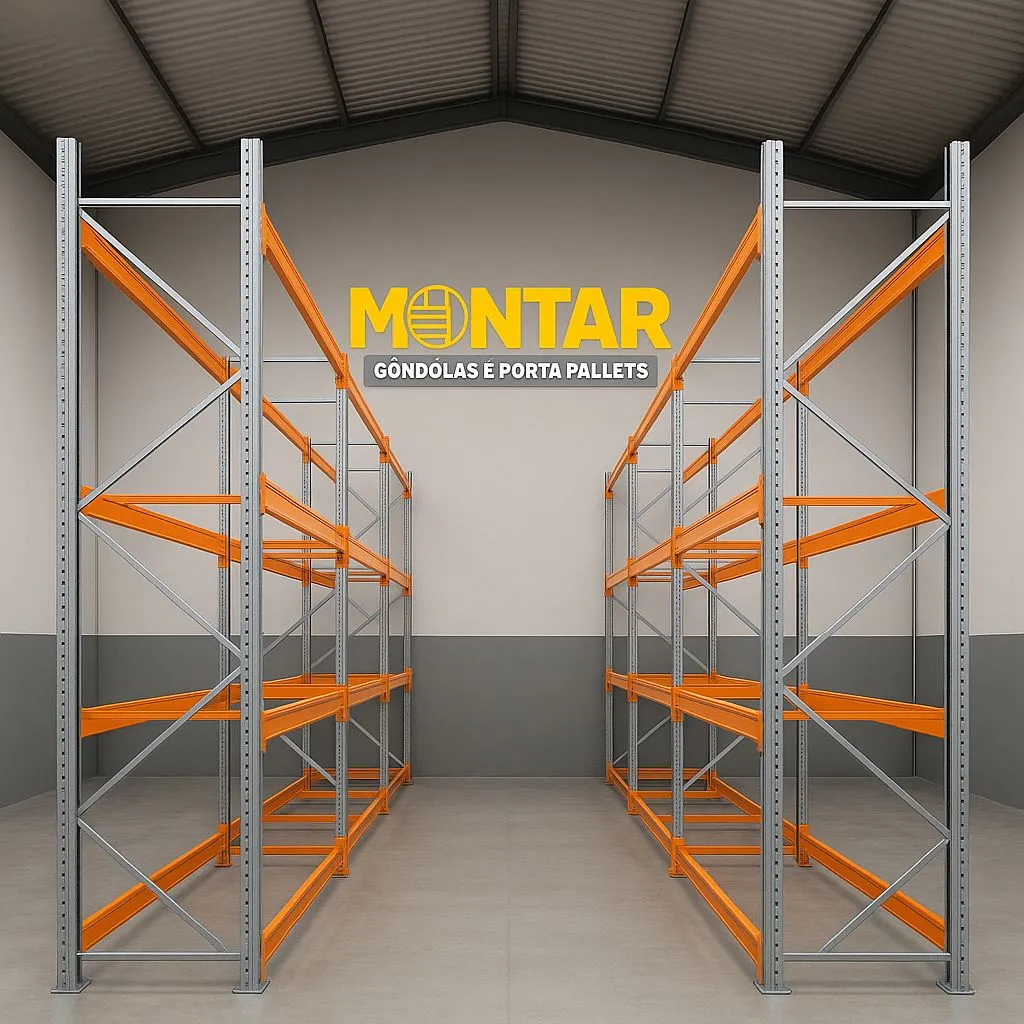

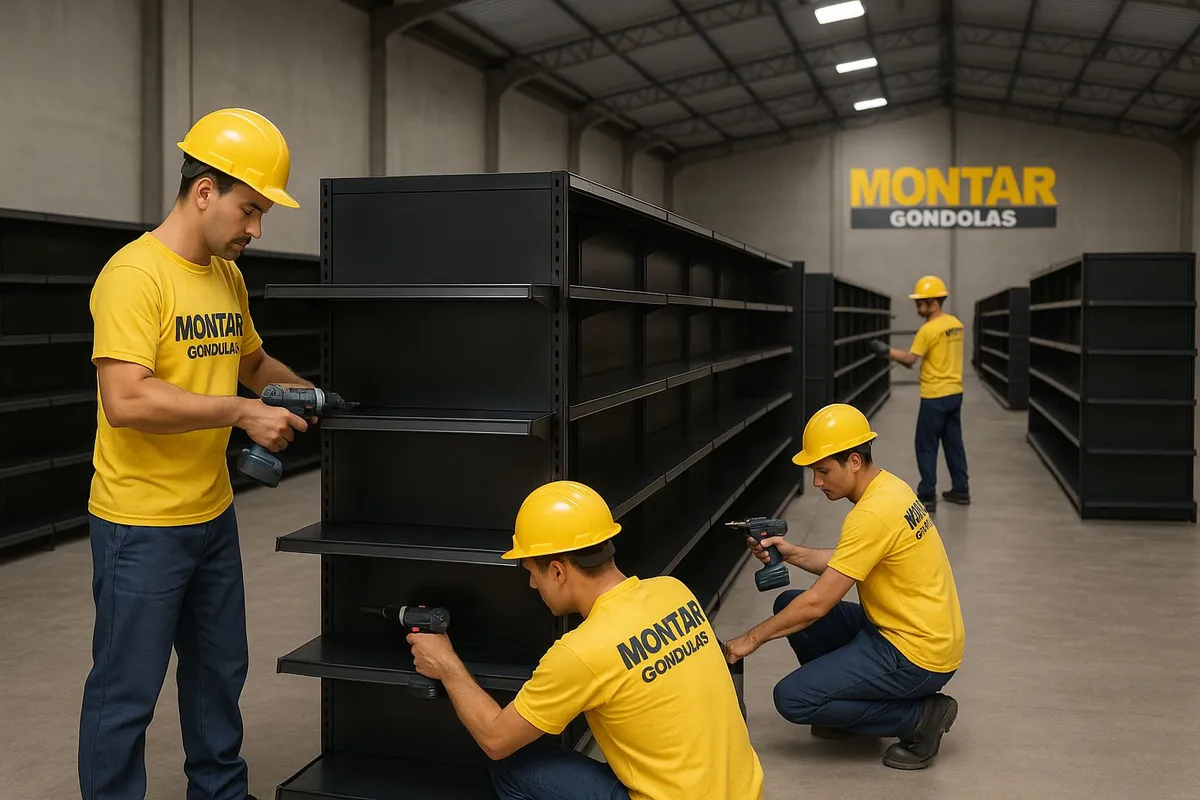

A montagem do contraventamento não é uma etapa simples de encaixe. Ela exige aperto calibrado e perfeito alinhamento de prumo. Uma montagem certificada por profissionais qualificados garante que as diagonais estejam tracionadas na medida certa para absorver impactos sem sofrer deformação permanente. A entrega de laudo técnico com a emissão da Anotação de Responsabilidade Técnica (ART do CREA) é o documento legal que assegura que o sistema de armazenagem cumpre os limites operacionais estritos de engenharia.

"O contraventamento traseiro é o cinto de segurança das estantes e gôndolas altas. Em vistorias de sinistros, mais de 70% dos colapsos de gôndolas e porta-pallets carregados ocorrem devido à ausência, remoção ou falha de aperto nas travessas de contraventamento diagonal."
— Perito em Estruturas Metálicas, Campo Grande, MS

Erros Comuns na Utilização de Contraventamentos

• Remoção para Passagem: Retirar as barras em "X" para acomodar produtos maiores na traseira da gôndola, invalidando toda a segurança estrutural.
• Subdimensionamento de Conexões: Usar parafusos ou presilhas de baixa classe de resistência nas fixações das diagonais, gerando cisalhamento sob carga severa.
• Negligenciar Deformações: Manter barras em "X" empenadas ou frouxas após colisões com carrinhos de reposição ou empilhadeiras.

FAQ - Perguntas Frequentes

1. Todas as gôndolas precisam de contraventamento traseiro em "X"?

Gôndolas baixas de mercearia (até 1,60 m) com fixações de base robustas e painéis traseiros de aço contínuos (que funcionam como diafragma rígido) podem dispensar o "X". Contudo, estantes pesadas, gôndolas altas ou sistemas integrados de armazenagem exigem obrigatoriamente o contraventamento vertical traseiro.

2. O que acontece se eu instalar o contraventamento em apenas um módulo da fileira?

A engenharia estrutural permite o contraventamento de módulos alternados (por exemplo, a cada 3 ou 4 módulos), desde que existam travessas horizontais de amarração superior interligando todos os módulos da fileira de forma contínua, transferindo as cargas horizontais para o módulo contraventado rígido.

3. Como vistoriar a integridade do contraventamento diagonal?

Deve-se realizar vistorias visuais para identificar folgas nos parafusos de fixação das extremidades, oxidação nas juntas e deformações plásticas (empenamentos) nas barras diagonais sob carga máxima de operação comercial.
