Queda na Frequência de Visitas: Layout de Gôndolas de Alta Densidade Vertical para Fardos

Dados de pesquisas de mercado consolidados em julho de 2026 revelam uma transformação silenciosa no hábito de compra do consumidor brasileiro: a **redução na frequência de visitas** às lojas físicas de supermercados, contraposta por um aumento significativo no volume e no valor do ticket médio de cada compra. Diante do custo do crédito e do endividamento familiar, as pessoas estão realizando compras maiores (compras de abastecimento mensal), priorizando embalagens institucionais, fardos fechados (bulk packs) e produtos em tamanhos econômicos. Para os supermercadistas, essa mudança exige layouts adaptados com **gôndolas de centro de alta densidade vertical**. Como projetar e calcular a estrutura desse mobiliário para cargas extremas?

O Conceito de Alta Densidade Vertical no PDV

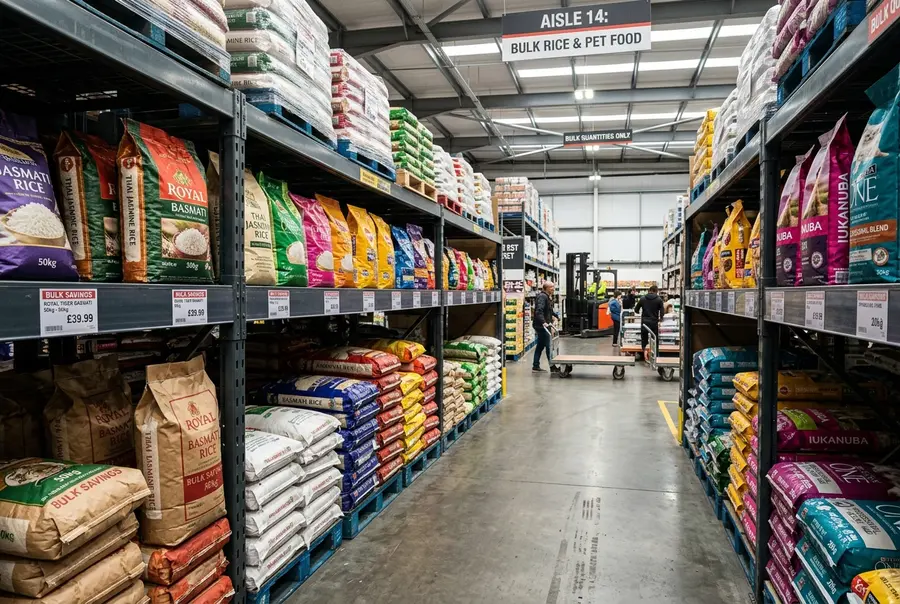

Diferente do varejo convencional de compras de conveniência diária, as gôndolas adaptadas para fardos pesados (arroz, óleo, leite, rações de pet shop) devem otimizar cada centímetro cúbico da área expositora. A verticalização da exposição — empilhando fardos de até 20 kg nos níveis inferiores e intermediários — exige que a gôndola comercial se comporte de forma semelhante a um mini porta-pallets. Esse layout híbrido aumenta a produtividade por metro quadrado, permitindo que a área de vendas atue simultaneamente como espaço de depósito avançado.

Reforços Estruturais nas Prateleiras e Consoles Metálicos

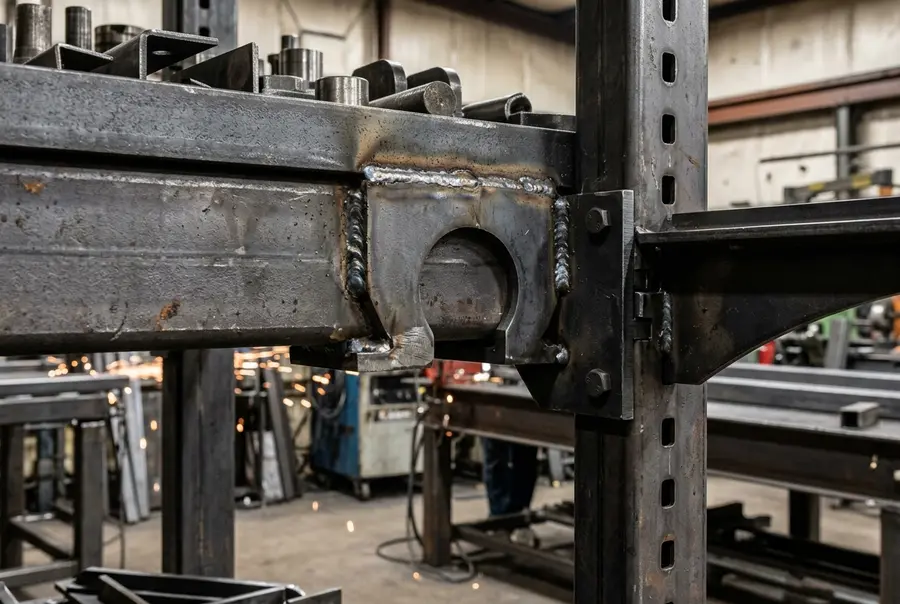

A especificação de gôndolas de alta carga deve partir do cálculo exato da capacidade mecânica sob a **NBR 16259**. As bandejas convencionais de chapa de aço de 0,60mm de espessura tendem a sofrer flambagem local sob o peso de fardos de alimentos básicos. Recomenda-se a adoção de bandejas reforçadas com **travessas de reforço ômega** soldadas em sua parte inferior e consoles (braços de suporte) de chapa de aço de 3,00mm de espessura com engate de três ou quatro garras de travamento nos montantes. As colunas devem ter perfis robustos com chapa mínima de 2,00mm de espessura para resistir ao momento fletor gerado pela excentricidade da carga.

Prevenção de Tombamento e Estabilidade sob a NBR 8800

Como as gôndolas de centro de alta densidade concentram cargas que ultrapassam 500 kg por módulo lateral duplo, a estabilidade global é crítica. O arranjo estrutural deve incluir o travamento horizontal superior entre as fileiras opostas e a instalação de **painéis de contraventamento em X** nos vãos traseiros para absorver esforços dinâmicos causados pelo atrito e batidas de carrinhos de compras. A base metálica inferior deve ser ancorada ao piso com chumbadores químicos ou mecânicos expansivos calculados sob os critérios da **NBR 8800** para impedir tombamentos catastróficos.

Nível da Gôndola	Tipo de Produto Exposto	Carga Máxima de Projeto (kg)	Mecanismo de Segurança Requerido
Base (Nível 0)	Fardos fechados de arroz, feijão, rações gigantes	400 kg por plano de carga	Chapa reforçada, ancoragem de base ao piso
Níveis Intermediários (1 e 2)	Embalagens tamanho família (óleos, conservas bulk)	250 kg por prateleira	Consoles de 4 garras, reforços ômega inferiores
Níveis Superiores (3 e 4)	Produtos unitários de alta rotatividade leve	120 kg por prateleira	Travas antiqueda nas bandejas reguláveis
Testeira / Topo	Estoque reserva de SKUs leves (caixas vazias)	-	Grade de fechamento traseira contra quedas

Ergonomia de VM para Compras Volumosas

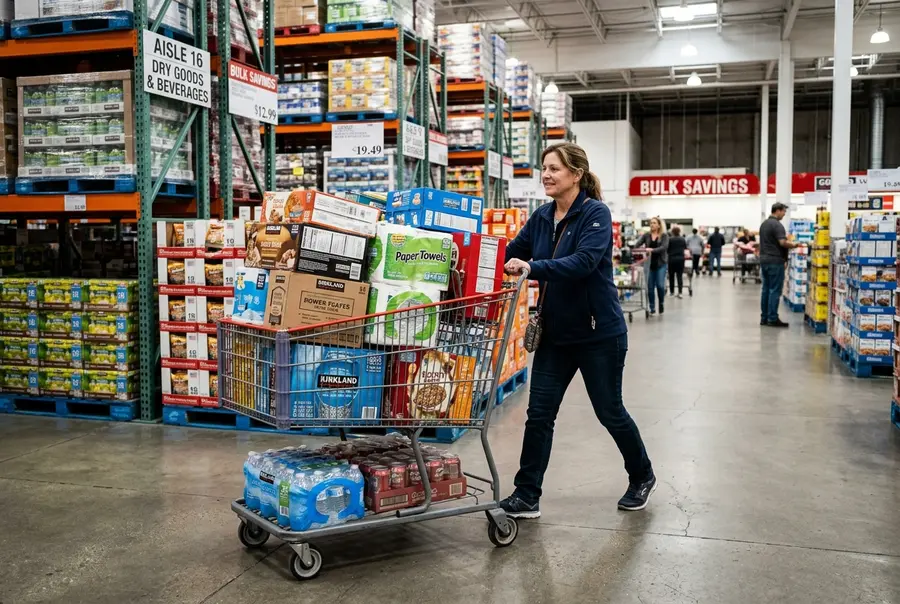

O layout dos corredores ao redor das gôndolas de alta densidade deve acomodar os **carrinhos de compras grandes** de alta litragem (geralmente acima de 210 litros) usados nas compras de abastecimento volumosas. A largura mínima recomendada para os corredores dessas seções deve ser ampliada para 2,60m a 2,80m. Isso permite a passagem simultânea de dois carrinhos grandes em sentidos opostos, mantendo um espaço confortável para que um terceiro consumidor retire fardos pesados dos planos de carga inferiores sem sofrer lesões ergonômicas.

"A alteração no fluxo de visitas do consumidor exige uma resposta de engenharia no PDV. Se o cliente compra mais fardos pesados de uma só vez, as gôndolas centrais precisam ser especificadas como estruturas industriais de alta resistência, combinando aço reforçado com sapatas de ancoragem rígidas."
- Engenheiro Mecânico Especialista em Estruturas de Aço, Porto Alegre, RS

Boas Práticas de Engenharia para Gôndolas de Alta Carga

• Instalação de Protetores Bate-Carrinhos de Piso: Fixar barreiras tubulares de aço carbono pintadas em amarelo de segurança na base das colunas centrais, evitando o impacto direto dos pesados carrinhos metálicos.
• Verificação Semestral de Prumo e Torque: Implementar rotina técnica de reaperto dos parafusos de união de montantes e checagem de nivelamento de prumo vertical, prevenindo folgas e inclinações nas colunas.
• Identificação Clara de Capacidade (Placa de Carga): Fixar etiquetas coloridas indicando a carga máxima permitida por bandeja nos consoles frontais, guiando a equipe de reposição e evitando sobrecargas perigosas.

FAQ - Dúvidas Comuns

1. Posso usar gôndolas de aço comuns para expor fardos de mantimentos na base?

Gôndolas comuns sem reforço de base e sapatas ancoradas tendem a vergar ou tombar sob o peso de fardos. Use apenas mobiliário classificado como de alta carga ou híbrido com contraventamentos em X.

2. Qual a flecha máxima permitida para uma prateleira sob carga sob a NBR 16259?

A norma estipula que a deflexão (flecha) sob carga estática máxima não deve exceder o limite de L/200 (comprimento da prateleira dividido por 200), assegurando que o aço não sofra deformação permanente.

3. Como calcular a carga máxima que o piso do meu supermercado aguenta?

O cálculo deve ser feito por um engenheiro civil com base nas especificações estruturais da laje de concreto do prédio. As cargas das gôndolas de alta densidade devem ser distribuídas utilizando placas de chassi de apoio.
