Retrofit de Supermercado para Atacarejo na Av. dos Cafezais em Campo Grande: Layout para Grandes Multidões, Gôndolas Reforçadas e Travamento Estrutural

A rápida expansão do modelo atacarejo (cash & carry) sobre tradicionais pontos comerciais de supermercados de bairro em Campo Grande — evidenciada pela recente inauguração de nova unidade na Avenida dos Cafezais (região dos bairros Paulo Coelho Machado, Jardim Centro-Oeste e Los Angeles), atraindo multidões com filas quilométricas por ofertas de alimentos básicos — impõe um dos desafios de engenharia mais complexos do varejo moderno: o retrofit estrutural do mobiliário comercial. Adaptar um imóvel projetado originalmente para o varejo tradicional de vizinhança para suportar a carga concentrada de centenas de toneladas de produtos no salão de vendas e a pressão física de milhares de consumidores simultâneos exige a substituição mandatória de gôndolas leves por estruturas de alta resistência, ampliação de corredores e ancoragem mecânica rígida no contrapiso.

A transição bem-sucedida entre o supermercado convencional e o atacarejo de alto giro requer estrita observância das normas técnicas ABNT NBR 8800 (Projeto de Estruturas de Aço), ABNT NBR 14762 (Dimensionamento de Perfis de Aço Formados a Frio) e ABNT NBR 15524 / NBR 17150-1 (Sistemas de Armazenagem Estáticos), além do cumprimento rigoroso das diretrizes de rota de fuga do Corpo de Bombeiros Militar de Mato Grosso do Sul (CBMMS) e de acessibilidade da ABNT NBR 9050 para evitar esmagamentos, quedas de mercadorias e o colapso progressivo de módulos expositores.

Diferenças Estruturais Críticas: Supermercado Convencional vs. Atacarejo de Bairro

Um dos erros mais dispendiosos cometidos por redes varejistas durante a conversão de lojas é presumir que as gôndolas do antigo supermercado podem ser aproveitadas com uma simples repintura estética. Em um supermercado tradicional de vizinhança, o mobiliário é dimensionado para receber itens fracionados e leves — como pacotes unitários de macarrão de 500 g, biscoitos e latarias leves —, exigindo bandejas com capacidade entre 35 kg e 45 kg, montadas sobre colunas perfuradas em chapa fina #18 (1,20 mm).

No atacarejo, o modelo de negócios baseia-se na venda de volumes no próprio salão de compras. As prateleiras passam a estocar caixas fechadas de óleo de soja, fardos de arroz de 5 kg (frequentemente agrupados em fardos de 30 kg), pacotes de açúcar e caixas de leite UHT. A carga nominal requerida salta para 80 kg a 100 kg por nível em gôndolas pesadas de mercearia e atinge entre 500 kg e 1.200 kg por vão nos módulos integrados de mini porta-paletes. Submeter uma coluna leve de chapa #18 a esse carregamento massivo provoca flambagem imediata por compressão e flexão combinadas, além de cisalhamento das soldas de sapata e ruptura por fadiga dos consoles de apoio.

A Dinâmica das Grandes Multidões: Forças Horizontais e o Risco de Colapso em Dominó

Inaugurações de atacarejos em bairros populosos de Campo Grande concentram milhares de clientes em questão de poucas horas. A corrida inicial por produtos promocionais de alto giro posicionados em ilhas de entrada e pontas de gôndola gera uma força horizontal contínua de empuxo humano contra as estruturas metálicas.

Segundo os preceitos de cálculo da ABNT NBR 8800, uma fileira de gôndolas sem travamento superior e sem ancoragem ao piso comporta-se como uma estrutura isostática esbelta com engaste precário na base. Quando um grupo de clientes se apoia bruscamente contra a cabeceira de uma gôndola para alcançar mercadorias em pilhas altas, ou quando múltiplos carrinhos de compras pesados colidem simultaneamente contra a base, gera-se um momento fletor horizontal de tombamento. Sem ancoragem mecânica no piso, a primeira gôndola tomba sobre a seguinte, criando uma força dinâmica multiplicada que derruba em cadeia toda a bateria de prateleiras — o temido efeito dominó, que destrói toneladas de estoque e impõe risco gravíssimo de esmagamento a adultos e crianças.

Especificações Técnicas de Gôndolas e Racks para Atacarejos de Alto Giro

Para conferir elevada estabilidade estrutural e longevidade operacional em ambientes comerciais de tráfego denso, os módulos de gôndola recomendados para atacarejo e cash & carry de alto giro devem seguir parâmetros industriais de máxima robustez:

• Colunas e Montantes Principais: Perfis tubulares retangulares conformados a frio em aço carbono SAE 1008/1010 em chapa #14 (1,90 mm de espessura real), com furação longitudinal de duplo encaixe no passo modular de 25 mm, assegurando versatilidade de modulação sem comprometer a resistência axial à flambagem.
• Consoles de Sustentação Reforçados: Braços estampados em aço estrutural de chapa #14 ou #12 (1,90 mm a 2,65 mm de espessura), com dentes cônicos de engate triplo ou quádruplo e lingueta mecânica de travamento de segurança (trava anti-desprendimento), evitando que a prateleira seja ejetada por batidas ascendentes de carrinhos ou empilhadeiras manuais.
• Bandejas Metálicas com Perfil Ômega: Prateleiras conformadas em prensa dobradeira CNC em chapa #20 (0,90 mm) com dobras perimetrais duplas e reforço longitudinal soldado a ponto por resistência em chapa #18 na face inferior, garantindo deflexão elástica máxima inferior a L/200 mesmo sob carregamento de 100 kg uniformemente distribuídos.

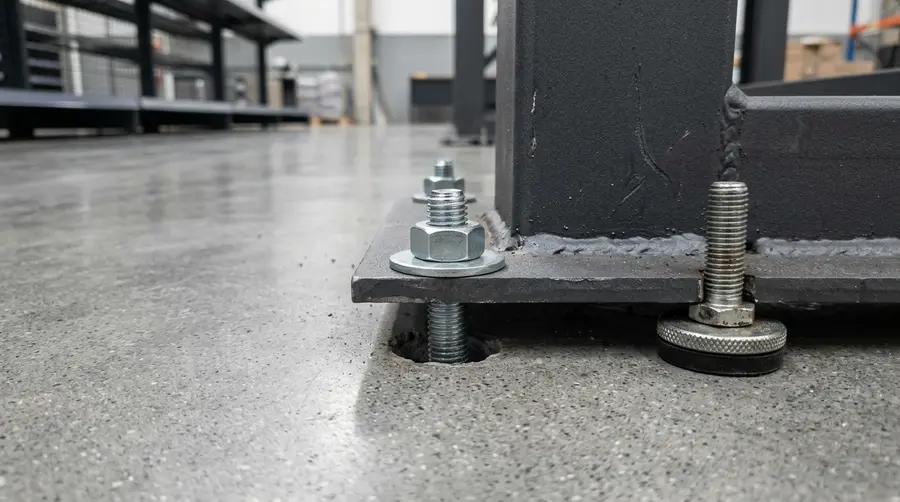

• Sapatas com Ancoragem Dupla e Niveladores de 1/2": Pés de apoio em chapa #14 estrutural estampada, dotados de orifícios pré-calibrados para chumbamento com parabolts de 3/8" x 3" diretamente na laje de concreto, além de parafusos de regulagem de altura em aço zincado com alma de polipropileno de alta densidade.
• Tratamento Superficial por Nanotecnologia e Pintura Eletrostática: Desengraxe alcalino a quente, decapagem química, fosfatização tricatiônica e aplicação de tinta pó híbrida epóxi-poliéster polimerizada em estufa a 200°C com espessura de camada seca entre 60 e 80 micras, conferindo resistência extrema à abrasão, impactos de carrinhos e corrosão por agentes de limpeza industrial.

Passo a Passo de Engenharia para o Retrofit de Mobiliário em Supermercados de Bairro

A transformação segura de um salão de vendas tradicional em um atacarejo eficiente deve seguir um roteiro técnico rigoroso antes da inauguração ao público:

1. Vistoria e Ensaio de Esclerometria do Piso Industrial: Avaliar a resistência superficial e a espessura da laje de concreto do imóvel existente. Para ancoragem segura com parabolts de expansão, o concreto deve apresentar resistência à compressão mínima (fck) de 20 a 25 MPa, sem desagregação ou presença de trincas estruturais.
2. Redimensionamento de Corredores e Rotas de Fuga (CBMMS e NBR 9050): Em atacarejos, a largura dos corredores principais de circulação deve ser dimensionada entre 2,20 m e 2,50 m (permitindo a passagem fluida de dois carrinhos grandes em sentidos opostos e a operação de paleteiras manuais), com corredores secundários mantendo o vão livre mínimo de 1,80 m, garantindo evacuação segura em emergências.
3. Nivelamento de Precisão a Laser e Montagem dos Módulos: Instalação das colunas com conferência de prumo e alinhamento por meio de nível óptico digital a laser. O desvio de verticalidade não pode ultrapassar 3 mm em uma coluna de 2,00 m de altura, prevenindo excentricidade de carga.
4. Ancoragem Mecânica Obrigatória das Pontas e Extremidades: As sapatas de todas as pontas de gôndola, ilhas promocionais e módulos isolados devem ser furadas e fixadas na laje de concreto com chumbadores mecânicos de expansão (parabolt de aço zincado de 3/8").
5. Intertravamento Superior por Tirantes (Bridge Ties): Em baterias de gôndolas centrais duplas, a instalação de tirantes metálicos tubulares conectando o topo das colunas opostas transforma módulos isolados em um pórtico estrutural rígido e contínuo, quadruplicando a inércia do conjunto contra empuxos laterais.
6. Instalação de Defensas de Piso e Protetores de Canto: Fixação de guard-rails de chapa de aço grossa amarela nas esquinas dos corredores e nas bases das pontas de gôndola, desviando choques diretos provocados por carrinhos de compra e transpaleteiras de reposição.

Tabela Comparativa: Gôndolas Convencionais vs. Gôndolas de Atacarejo para Retrofit

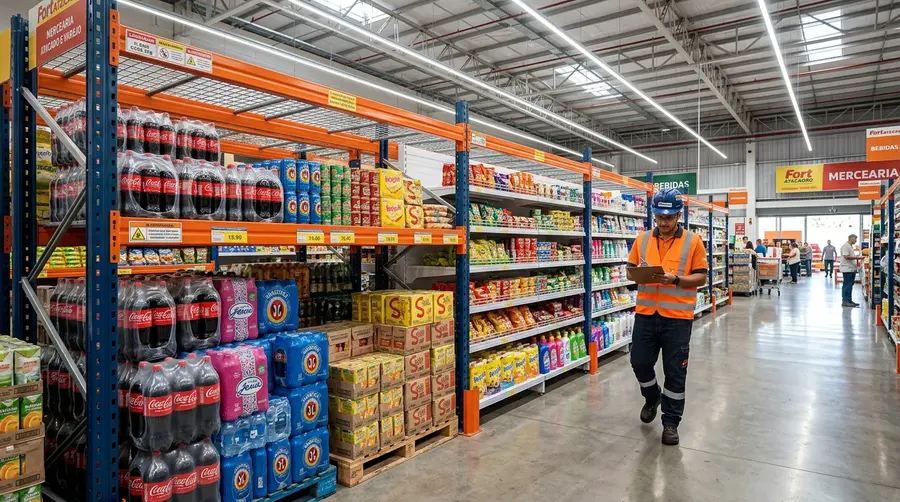

Parâmetro de Engenharia	Gôndola Supermercado Convencional	Gôndola Reforçada para Atacarejo	Mini Porta-Paletes Integrado (Cash & Carry)
Espessura da Chapa da Coluna	Chapa #18 (1,20 mm)	Chapa #14 (1,90 mm)	Chapa #12 a #14 (2,00 mm a 2,65 mm)
Capacidade de Carga por Nível (UDL)	35 kg a 45 kg	80 kg a 100 kg	500 kg a 1.200 kg
Sistema de Ancoragem ao Piso	Inexistente (apenas apoiada em sapatas)	Parabolts 3/8" nas pontas e extremidades	Chumbamento químico/mecânico em todas as colunas
Travamento Superior de Colunas	Inexistente (livre oscilação)	Tirantes de interligação rígidos (bridge ties)	Longarinas superiores travadas com cupilhas
Largura Recomendada de Corredor	1,40 m a 1,60 m	2,00 m a 2,50 m (alto fluxo)	2,40 m a 3,00 m (circulação de paletes)
Normas ABNT Aplicáveis	Limitada para cargas concentradas	Plena ABNT NBR 8800 / NBR 14762	Plena ABNT NBR 14762 / NBR 15524

Casos Especiais e Limitações Estruturais em Imóveis Adaptados

A conversão de prédios antigos na periferia e em avenidas comerciais de Campo Grande traz particularidades de engenharia que não podem ser negligenciadas:

• Pisos Antigos com Revestimento Cerâmico Fino: Se o imóvel possuir piso cerâmico assentado sobre contrapiso frágil de argamassa, o chumbador tipo parabolt não alcançará torque de aperto seguro na camada superficial. A broca de perfuração deve transpassar a cerâmica e penetrar no mínimo 70 mm na laje de concreto estrutural subjacente.
• Vãos Livres sem Pilares Centrais: Em galpões de supermercado com grandes vãos livres e telhados metálicos sem forro, a circulação de ar aquecido eleva a temperatura interna, acelerando a dilatação das estruturas de aço. As gôndolas devem manter folgas de dilatação de 20 mm entre baterias contíguas superiores a 15 metros de comprimento.
• Áreas de Transição com Checkouts e Caixas Rápidos: Na saída dos corredores em direção aos caixas, é terminantemente proibido instalar gôndolas promocionais soltas ou displays de papelão que reduzam a largura de passagem abaixo de 1,50 m, sob pena de autuação pelo CBMMS por obstrução de rota de fuga.

Erros Críticos na Conversão de Lojas que Devem Ser Evitados Imediatamente

Vistorias técnicas em supermercados e centros comerciais de MS registram com frequência os seguintes equívocos de montagem:

• Substituir Apenas as Bandejas e Manter as Colunas Finas: Instalar bandejas reforçadas em colunas antigas de chapa #18 cria uma falsa sensação de segurança. A coluna cede por compressão axial quando a carga total do módulo ultrapassa 300 kg.
• Desprezar o Travamento de Segurança dos Consoles: Encaixar os braços das prateleiras sem acionar o pino ou lingueta mecânica de travamento. O esbarrão de um carrinho ou a manobra de uma paleteira desloca o braço para cima, fazendo a prateleira inteira despencar sobre os clientes.
• Estreitar Corredores para Exibir Mais Produtos: Reduzir os corredores para 1,20 m na ânsia de maximizar o sortimento de mercadorias. O estrangulamento do fluxo gera engarrafamentos de carrinhos, irritação dos consumidores e risco severo de acidentes durante evacuações de emergência.

Manutenção Preventiva e Inspeções Técnicas sob as Normas da ABNT

Para garantir que a operação do novo atacarejo permaneça segura e em conformidade contínua, a gestão da loja deve adotar uma rotina de inspeção em três níveis de rigor:

• Inspeção Nível 1 (Diária / Operacional): Realizada pelos repositores e líderes de mercearia antes da abertura das portas. Focada na verificação visual de bandejas com flecha acentuada, consolos desencaixados e acúmulo inadequado de fardos em prateleiras superiores.
• Inspeção Nível 2 (Mensal / Manutenção Predial): Conduzida pela equipe interna de manutenção. Inclui o reaperto de sapatas niveladoras, conferência do torque dos parabolts nas pontas de gôndola e inspeção de danos mecânicos nas defensas de coluna causados por carrinhos hidráulicos.
• Inspeção Nível 3 (Anual ou Pós-Sinistro): Auditoria estrutural independente realizada por engenheiro mecânico ou estrutural legalmente habilitado, com emissão de Laudo de Estabilidade Estrutural e respectiva Anotação de Responsabilidade Técnica (ART) junto ao CREA-MS, em total conformidade com a ABNT NBR 15524, NBR 17150-1 e ABNT NBR 8800.

ROI da Engenharia: Eficiência Operacional e Prevenção de Perdas no Atacarejo

Diretriz Técnica de Engenharia Comercial: "O retrofit correto de gôndolas e sistemas de armazenagem em um atacarejo não é um custo de mobiliário, mas o investimento primário que viabiliza o modelo de negócios de alta densidade. Estruturas reforçadas e corredores largos aumentam o ticket médio, agilizam o reabastecimento no salão e mitigam substancialmente o risco de sinistros estruturais."

O investimento na substituição completa de gôndolas convencionais por modelos pesados de chapa #14 com mini porta-paletes integrados e ancoragem mecânica representa em média entre 4% e 7% do orçamento total de reforma de um supermercado para atacarejo. Em contrapartida, esse mobiliário reforçado permite estocar até 60% mais mercadorias diretamente no salão de compras, reduzindo drasticamente o tamanho do depósito de retaguarda e os custos de mão de obra de reposição contínua. Além disso, a prevenção contra quedas de estruturas reduz riscos de passivos operacionais e interdições que poderiam paralisar as vendas em pleno período de pico inaugural.

Perguntas Frequentes sobre Retrofit de Supermercados para Atacarejo em MS

1. Por que é terminantemente proibido reaproveitar as gôndolas do antigo supermercado na conversão para atacarejo?

As gôndolas de supermercados tradicionais de vizinhança são projetadas com colunas de aço em chapa #18 (1,20 mm de espessura) e braços estampados com apenas dois dentes de engate, dimensionadas para cargas nominais de 35 kg a 45 kg por prateleira para produtos leves e fracionados. No modelo atacarejo, o salão de compras opera como depósito ativo, expondo caixas fechadas, fardos de arroz de 30 kg, engradados de bebidas e latarias pesadas que somam facilmente de 80 kg a 120 kg por bandeja e ultrapassam 600 kg por módulo. Sob esse carregamento excessivo, as colunas leves sofrem flambagem elástica de Euler imediata e os braços sofrem cisalhamento das garras, provocando o colapso repentino da prateleira sobre os clientes.

2. Como calcular a largura ideal dos corredores para suportar o fluxo intenso de inauguração e liquidações?

O dimensionamento dos corredores deve ser calculado considerando a circulação simultânea de carrinhos de compras de grande porte (que possuem entre 0,60 m e 0,75 m de largura) e equipamentos manuais de reabastecimento (paleteiras de 0,68 m de largura). Para garantir fluxo contínuo sem estrangulamentos em dias de alta movimentação, os corredores principais devem possuir vão livre desimpedido entre 2,20 m e 2,50 m, permitindo que dois carrinhos transitem em direções opostas enquanto um terceiro permanece estacionado em frente à prateleira. Além disso, as exigências de rota de fuga do CBMMS e de acessibilidade da ABNT NBR 9050 determinam que nenhuma passagem de evacuação pode ter vão inferior a 1,80 m em estabelecimentos de grande afluência de público.

3. Quais são os requisitos técnicos obrigatórios de ancoragem no piso para pontas de gôndola e ilhas promocionais?

Conforme as diretrizes das normas ABNT NBR 8800 e ABNT NBR 14762, as pontas de gôndola e ilhas centrais estão sujeitas a carregamentos excêntricos e momentos fletores horizontais causados por esbarrões de carrinhos e empuxo de multidões em liquidações. Por essa razão, as sapatas de base devem ser fabricadas em chapa grossa #14 (1,90 mm) com orifícios para fixação mecânica por meio de chumbadores expansivos tipo parabolt de aço carbono zincado de 3/8" com penetração mínima de 60 mm a 75 mm na laje de concreto estrutural (fck >= 20 MPa). Adicionalmente, recomenda-se a instalação de tirantes metálicos superiores (bridge ties) unindo as cabeceiras das colunas opostas, criando um pórtico rígido indeformável.
