Novo Centro de Distribuição no Polo Empresarial Oeste em Campo Grande: Engenharia de Porta-Paletes e Logística para Redes de Supermercados (NBR 15524 e NBR 8800)

A recente aprovação pela Câmara Municipal de Campo Grande do Projeto de Lei nº 12.541/2026 — que concedeu uma área pública de 5.000 m² no Polo Empresarial Oeste (Avenida Sete, lote U6 da quadra 1) por meio do Programa de Incentivos para o Desenvolvimento Econômico e Social (Prodes) para a empresa Oliveira e Carneiro Ltda. (proprietária da rede de Supermercados Nunes), viabilizando um investimento privado de R$ 7 milhões em um novo centro de distribuição (CD) logístico de alimentos — marca um ponto de inflexão decisivo para o varejo regional de Mato Grosso do Sul: a consolidação da armazenagem pesada verticalizada como estratégia indispensável para abastecer lojas de vizinhança e atacarejos sem rupturas de estoque.

A viabilização de um centro de distribuição moderno desse porte exige muito mais do que a simples construção de um galpão industrial de pé-direito elevado: impõe a aplicação rigorosa da engenharia de estruturas metálicas e cálculo estrutural de armazenagem regidos pelas normas ABNT NBR 15524-1 e NBR 15524-2 (Sistemas de Armazenagem Estáticos — Estruturas Porta-Paletes de Aço), ABNT NBR 17150-1:2024 (Projeto estrutural de estruturas porta-paletes de aço), ABNT NBR 8800 (Projeto de Estruturas de Aço) e ABNT NBR 14762 (Perfis Formados a Frio), garantindo que baterias de porta-paletes seletivos com alturas superiores a 8 metros suportem cargas dinâmicas de empilhadeiras sem riscos de flambagem, instabilidade elástica ou colapsos catastróficos.

O Polo Empresarial Oeste e a Urgência da Centralização Logística no Varejo Sul-Mato-Grossense

Historicamente, redes de supermercados em expansão em Campo Grande e cidades vizinhas (como Terenos, Sidrolândia e Jaraguari) enfrentam o desafio do fracionamento de estoques nos fundos de cada loja física. Essa prática arcaica consome preciosos metros quadrados de salão de vendas que poderiam estar gerando receita comercial com gôndolas e checkouts, além de multiplicar os custos de frete rodoviário através de descarregamentos pulverizados de carretas de fornecedores em áreas urbanas de tráfego restrito.

Ao concentrar o recebimento de fardos, caixas de óleo, grãos e pallets fechados em um hub logístico no Polo Empresarial Oeste — situado estrategicamente ao longo do anel viário e de rodovias de escoamento rápido (BR-262 e BR-163) —, o operador supermercadista viabiliza descargas diretas de caminhões pesados tipo bitrem nas docas, fracionamento programado por método de picking por onda e abastecimento noturno just-in-time das filiais urbanas. Todavia, a eficiência desse ecossistema depende inteiramente da capacidade do sistema de armazenagem estática em transformar a área construída de 5.000 m² em dezenas de milhares de posições-palete, maximizando a densidade vertical com segurança estrutural absoluta.

Especificações Técnicas de Porta-Paletes Seletivos para Centros de Distribuição Pesados

Para suportar a estocagem contínua de paletes padrão PBR (1.000 mm x 1.200 mm) com massas que variam de 1.000 kg a 1.500 kg por palete (resultando em pares de longarinas submetidos a carregamentos uniformemente distribuídos de 2.000 kg a 3.000 kg por nível), os componentes de aço fornecidos e montados pela Montar Gôndolas são especificados sob rigorosos parâmetros mecânicos:

• Montantes Verticais Estruturais (Colunas): Fabricados a partir de bobinas de aço estrutural de alta resistência mecânica SAC-350 ou SAE 1010/1020 em chapa #14 (1,90 mm) ou #12 (2,65 mm de espessura real). Possuem perfil conformado a frio em C com múltiplas nervuras longitudinais de enrijecimento que maximizam o raio de giração e a resistência à flambagem por torção e compressão axial, com furações no passo modular padrão de 50 mm para ajuste flexível de níveis.
• Quadros Estruturais Triangulados (Pórticos): Dois montantes unidos por travessas horizontais e diagonais conformadas em perfil U enrijecido, formando treliças espaciais contínuas aparafusadas com parafusos estruturais de alta resistência classe 8.8 zincados a fogo, responsáveis por transferir esforços horizontais e transversais à laje de fundação.
• Longarinas com Perfil Duplo Soldado a Arco Submerso: Vigas horizontais constituídas por dois perfis conformados tipo ômega ou C enrijecido perfeitamente encaixados e soldados por processo robotizado MAG contínuo, formando uma seção tubular fechada de altíssima rigidez torsional. O conector de extremidade (garra de encaixe) é estampado em chapa pesada #11 ou #9 (3,00 mm a 3,80 mm) com 4 a 5 dentes cônicos que travam mecanicamente por efeito cunha na coluna.

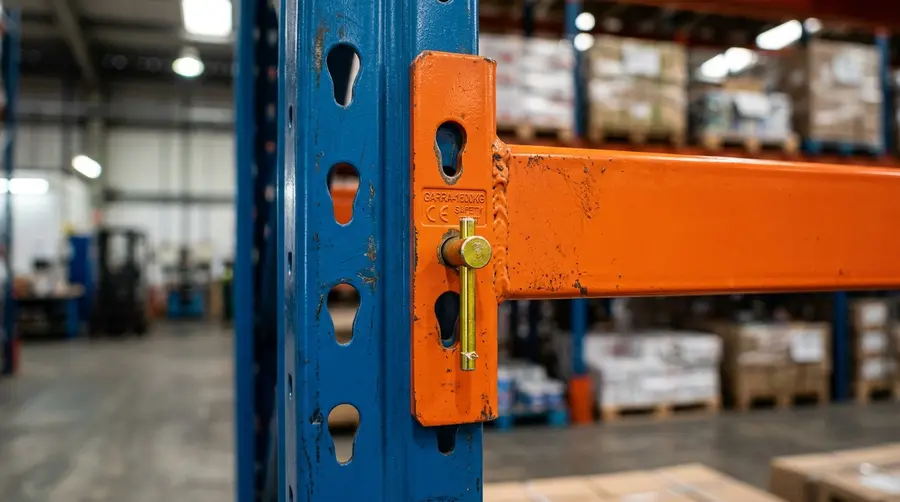

• Trava de Segurança com Resistência de 30 kN: Cada conexão viga-coluna incorpora obrigatoriamente um pino de segurança de engate rápido em aço trefilado bicromatizado ou mola de pressão com capacidade de cisalhamento superior a 30 kN, evitando que as lâminas da empilhadeira ejetem a longarina durante o içamento ascendente do palete.
• Sapatas de Distribuição de Carga e Fixação Mecânica: Bases de aço soldadas aos montantes em chapa estrutural de 6,35 mm (1/4") a 8,00 mm, dotadas de furos de 14 mm para ancoragem por meio de chumbadores mecânicos parabolt de 1/2" x 4" fixados diretamente no piso de concreto de alta resistência.
• Tratamento Anticorrosivo e Pintura Epóxi Polimerizada: Processo de fosfatização ácida a quente e aplicação automatizada de tinta pó eletrostática epóxi-poliéster polimerizada em estufa industrial a 200°C, assegurando película de 70 a 90 micras de espessura seca altamente resistente ao atrito de garfos metálicos e vapores de lavagem.

Roteiro de Engenharia: Da Topografia a Laser à Homologação do Centro de Distribuição

A montagem de um armazém de porta-paletes com mais de 5.000 m² no Polo Empresarial Oeste não pode admitir improvisos. A sequência executiva da Montar Gôndolas cumpre rigorosamente as etapas de boas práticas da ABNT:

1. Laudo Topográfico e Teste de Esclerometria do Piso Industrial: Antes de descarregar qualquer componente metálico, engenheiros civis realizam ensaios de esclerometria e medições topográficas a laser para atestar que o piso de concreto possui resistência à compressão mínima (fck) de 30 MPa e espessura compatível (15 cm a 20 cm armada com dupla malha soldada). Além disso, os índices de nivelamento e planicidade do piso devem cumprir os valores de F-Numbers (FF/FL) exigidos pela ASTM E1155 para evitar oscilações excessivas no topo das torres de empilhadeiras retráteis.
2. Locação Precisa dos Eixos e Marcação de Corredores Operacionais: Marcação a laser no contrapiso dos eixos longitudinais e transversais de todas as ruas de armazenagem. A largura dos corredores é calculada em função do raio de giro e modelo de empilhadeira previsto: de 3,00 m a 3,20 m para empilhadeiras retráteis com mastro retrátil, ou 3,80 m a 4,20 m para empilhadeiras elétricas ou a combustão contrabalançadas, garantindo margem de manobra segura sob a NR-11.
3. Montagem dos Pórticos Verticais e Nivelamento com Calços de Aço: Pré-montagem no solo dos quadros estruturais (montantes unidos por diagonais e horizontais). Após o erguimento, utiliza-se nível digital de precisão para posicionamento de calços de chapa de aço zincado sob as sapatas, compensando microdesníveis do concreto e garantindo desvio de verticalidade inferior a H/500, conforme estabelece a ABNT NBR 17150-1.
4. Instalação das Longarinas com Encaixe Sequencial por Batimento: Posicionamento dos pares de vigas de baixo para cima, utilizando marteletes de poliuretano para assentar os conectores de garra no fundo dos rasgos dos montantes. A cada viga posicionada, o instalador insere imediatamente o pino de trava de segurança.
5. Contraventamento em X e K nos Módulos Estabilizadores: Em estruturas de grande comprimento, instalam-se cruzetas de contraventamento vertical e horizontal em vãos previamente selecionados pelo cálculo estrutural sob a ABNT NBR 8800, conferindo rigidez longitudinal para absorver as forças inerciais provocadas pela aceleração e frenagem das empilhadeiras e pelo carregamento dinâmico dos paletes.
6. Fixação dos Chumbadores Mecânicos Parabolt e Torqueamento Aferido: Furação do concreto com brocas de vídia de diâmetro nominal e aspiração a vácuo dos resíduos de poeira nos furos. Inserção de parabolts de aço zincado e aperto com torquímetro calibrado para atingir o torque nominal especificado pelo fabricante do fixador (tipicamente entre 60 N·m e 85 N·m).

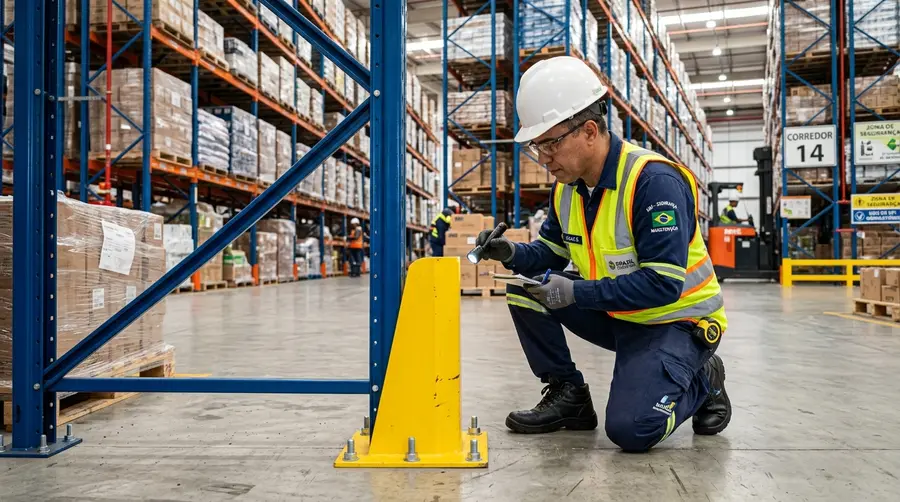

7. Instalação de Defensas de Piso e Protetores de Montante: Fixação de guard-rails de aço em chapa grossa (3/16" ou 1/4") pintados na cor amarelo-segurança (RAL 1023) nas extremidades de cada bateria de porta-paletes e protetores individuais envolventes nas colunas frontais de passagem contínua.

Tabela Técnica Comparativa: Sistemas de Armazenagem Estática para Centros de Distribuição

A definição da tipologia estrutural de armazenagem dita o custo por posição-palete, a velocidade de movimentação e o aproveitamento cúbico do armazém logístico:

Critério de Engenharia e Operação	Porta-Paletes Seletivo Convencional	Porta-Paletes Corredor Estreito (VNA)	Sistema Drive-In / Drive-Through	Mini Porta-Paletes (Picking Manual)
Capacidade de Carga por Nível	2.000 kg a 3.000 kg por par de vigas	1.500 kg a 2.500 kg por par de vigas	1.200 kg a 1.500 kg por palete contínuo	500 kg a 1.200 kg por nível de plano
Largura de Corredor Exigida	3,00 m a 3,30 m (Retrátil) / 4,00 m (Contrab.)	1,60 m a 1,90 m (Empilhadeira Trilateral)	1,30 m a 1,50 m (Túnel de entrada)	1,20 m a 1,80 m (Operação manual/carrinho)
Acessibilidade Direta aos Paletes	100% de seletividade (acesso imediato)	100% de seletividade imediata	Baixa seletividade (LIFO / FIFO por canal)	100% de seletividade em nível de caixa
Aproveitamento Volumétrico do Galpão	40% a 50% da área útil do imóvel	60% a 70% da área útil do imóvel	70% a 85% da área útil do imóvel	Ideal para mezaninos e separação fracionada
Velocidade de Picking e Movimentação	Altíssima (ideal para múltiplos SKUs de varejo)	Alta (exige operador experiente ou filoguia)	Moderada a baixa (indicado para pouca variedade)	Altíssima para montagem de pedidos fracionados
Investimento Inicial em Equipamentos	Moderado (empilhadeiras elétricas padrão)	Elevado (empilhadeira trilateral + piso FF/FL 50)	Moderado (empilhadeiras convencionais)	Baixo (operação por carrinhos hidráulicos)
Normas Técnicas Norteadoras	ABNT NBR 15524, NBR 17150-1, NBR 8800	ABNT NBR 15524, NBR 17150-1, DIN 15185	ABNT NBR 15524, NBR 8800, NBR 14762	ABNT NBR 14762, NBR 8800, NR-17

Casos Especiais e Limitações Estruturais em Galpões de Armazenagem Central

Projetar centros de distribuição no Polo Empresarial Oeste de Campo Grande envolve condicionantes geotécnicas e mecânicas específicas da região. O solo local apresenta variações de capacidade de suporte, exigindo que a laje industrial de concreto armado do galpão seja calculada para suportar cargas pontuais de sapata que frequentemente ultrapassam 6 a 8 toneladas por coluna nas baterias centrais duplas de 4 a 5 níveis de altura.

Outro ponto crítico é o posicionamento das juntas de dilatação e serradas do piso de concreto. É estritamente proibido fixar sapatas de porta-paletes a menos de 150 mm de bordas de juntas de dilatação ou trincas induzidas, pois o cone de tração e cisalhamento do chumbador parabolt perde sua capacidade de ancoragem, provocando a ruptura frágil do concreto sob empuxos dinâmicos. Em casos de cruzamento inevitável com juntas estruturais, a engenharia deve adotar sapatas especiais alongadas ou pórticos com travessas elevadas sem ancoragem direta sobre a linha da junta.

Erros Críticos na Implantação de Porta-Paletes em Centros de Distribuição que Devem Ser Evitados

A negligência de detalhes normativos durante a montagem de um CD logístico supermercadista pode gerar prejuízos milionários e acidentes com perda de vidas. Os erros mais graves identificados em auditorias técnicas incluem:

• Omissão ou Perda de Pinos de Trava nas Longarinas: Trabalhadores ou instaladores não qualificados muitas vezes ignoram a inserção dos pinos de segurança ou utilizam arames e parafusos soltos como substitutos improvisados. Na primeira operação em que o operador da empilhadeira encavala o garfo na madeira do palete e sobe o mastro desatento, a longarina inteira é arrancada do montante, provocando a queda de toneladas de estoque sobre a empilhadeira e o operador.
• Ausência de Defensas de Proteção em Cabeceiras de Corredor: Cerca de 85% dos danos graves a montantes de porta-paletes ocorrem nas esquinas de corredores durante curvas de empilhadeiras carregadas. A ausência de defensas de aço ancoradas no piso expõe a primeira coluna do quadro a colisões diretas; a deformação da perna do montante reduz instantaneamente sua capacidade de suporte em mais de 70%, disparando o risco iminente de colapso progressivo de todo o corredor.
• Subdimensionamento de Folgas Operacionais (Clearances): Projetar vãos de longarina sem as folgas mínimas exigidas pela ABNT NBR 17150-1 (mínimo de 75 mm a 100 mm entre paletes vizinhos e entre paletes e colunas) força os operadores a manobrar no limite físico, aumentando exponencialmente o atrito diário das cargas contra a estrutura metálica.
• Desprezo pela Flecha Máxima Admissível: Sob carga total de projeto, uma longarina de 2.300 mm admite deflexão elástica temporária máxima de L/200 (11,5 mm). Se a longarina apresentar deformação residual permanente (quando descarregada) superior a 20% do valor limite, a peça sofreu deformação plástica irreversível e deve ser substituída imediatamente.

Manutenção Preventiva, Protocolo de Danos NBR 15524 e Auditorias Periódicas no CREA-MS

A integridade mecânica de um centro de distribuição supermercadista de alto giro deve ser auditada periodicamente segundo os critérios objetivos de classificação de danos estabelecidos pela ABNT NBR 15524-2:

"Estruturas de armazenagem pesada em aço submetidas a tráfego contínuo de empilhadeiras exigem inspeções visuais diárias pelos operadores, vistorias técnicas semanais pela gerência de logística e auditorias anuais especializadas com emissão de Laudo Técnico e ART (Anotação de Responsabilidade Técnica) no CREA-MS, assegurando que montantes deformados sejam isolados e corrigidos antes de atingirem o limite plástico de colapso."

O protocolo canônico da NBR 15524 divide as anomalias em três níveis de risco operacionais:

1. Nível Verde (Monitoramento): Deformações superficiais ou pequenos amassados em colunas com flecha residual inferior a 3 mm medida em um comprimento de 1 metro. A estrutura pode continuar operando plenamente sob inspeção periódica bimestral.
2. Nível Amarelo (Ação Corretiva Programada): Deformações entre 3 mm e 5 mm. O módulo deve ser descarregado para alívio de peso em até 48 horas e programada a substituição ou recuperação da peça estrutural por técnicos qualificados.
3. Nível Vermelho (Perigo Iminente de Colapso): Flechas superiores a 5 mm em montantes, trincas em soldas de longarinas, ruptura de parafusos de diagonais ou sapatas arrancadas do concreto. A área e todo o corredor adjacente devem ser imediatamente isolados com fita zebrada, o estoque retirado com procedimento emergencial e a estrutura interditada até a troca completa do quadro afetado.

Retorno sobre o Investimento (ROI) da Centralização em Porta-Paletes no Polo Oeste

O investimento privado de R$ 7 milhões realizado por redes supermercadistas como o Supermercados Nunes na implantação de um centro de distribuição automatizado e verticalizado no Polo Empresarial Oeste de Campo Grande se paga em curto e médio prazos por meio de três alavancas de eficiência mensuráveis:

• Eliminação da Ruptura de Gôndola nas Filiais Urbanas: A centralização permite manter um estoque de segurança pulmão monitorado por sistemas WMS (Warehouse Management System). Quando uma loja registra pico imprevisto de demanda por produtos básicos, a reposição parte em poucas horas do Polo Oeste, evitando as perdas de faturamento estimadas em 4% a 7% causadas pela falta de produtos nas prateleiras.
• Poder de Negociação em Compras de Grande Volume: Ao dispor de milhares de posições-palete de alta capacidade mecânica sob a NBR 15524, a rede supermercadista ganha poder de barganha para adquirir fardos fechados diretamente de indústrias e moinhos com descontos de escala de 5% a 12%, armazenando estrategicamente produtos não perecíveis nos períodos de baixa de preços.
• Maximização da Área de Vendas das Lojas de Vizinhança: Ao transferir o estoque pesado de sacarias e paletes do fundo das filiais para o CD central, as lojas de bairro liberam de 20% a 35% de área física construída. Esse espaço recuperado é convertido em salão de vendas com gôndolas adicionais, ilhas de frios e hortifrúti, elevando substancialmente a rentabilidade por metro quadrado do negócio.

Perguntas Frequentes sobre Porta-Paletes e Centros de Distribuição em MS (FAQ)

Qual é a diferença fundamental entre armazenar paletes no chão do armazém e instalar estruturas porta-paletes seletivos sob a NBR 15524?

O empilhamento blocante de paletes diretamente sobre o piso de concreto limita drasticamente a altura útil de armazenagem a no máximo dois ou três níveis devido à instabilidade e esmagamento das caixas inferiores de papelão, além de restringir o acesso operacional estritamente ao último palete empilhado (sistema LIFO rígido). Por outro lado, a instalação de estruturas porta-paletes seletivos de aço projetadas sob as normas ABNT NBR 15524 e NBR 8800 permite verticalizar o galpão logístico até 8, 10 ou 14 metros de altura com 100% de seletividade e acesso individual a cada palete. Cada nível de longarina suporta a massa nominal integral sem transferir qualquer esforço de esmagamento aos produtos vizinhos, quadruplicando a capacidade cúbica de armazenamento de um galpão como os 5.000 m² do Polo Empresarial Oeste e viabilizando a separação ágil de pedidos fracionados.

Por que a espessura e a resistência do piso de concreto são tão críticas para a instalação de porta-paletes industriais em Campo Grande?

Em armazéns com baterias de porta-paletes duplos carregados com múltiplos níveis de paletes pesados de até 1.500 kg, cada pé de montante vertical descarrega uma força pontual concentrada que frequentemente atinge de 6 a 8 toneladas diretamente sobre uma pequena sapata de aço de 150 mm x 150 mm. Se o piso de concreto industrial não tiver sido executado com concreto usinado com fck mínimo de 30 MPa, espessura homogênea de 15 a 20 cm e armadura de aço soldada dupla, ocorrem deformações por puncionamento, recalque diferencial e esmagamento do contrapiso. Esse afundamento microscópico em uma das bases desvia a verticalidade da coluna, amplificando as tensões axiais de flexo-compressão e criando riscos severos de tombamento de toda a bateria vertical, além de inviabilizar a fixação rígida dos chumbadores parabolt de ancoragem.

Quais são os itens de segurança obrigatórios que todo centro de distribuição supermercadista deve possuir segundo a NR-11 e as normas da ABNT?

Todo centro de distribuição logístico regulamentado deve possuir cinco barreiras de proteção ativas e passivas indispensáveis: pinos de trava de segurança em 100% das garras de longarinas para evitar ejeção acidental por empilhadeiras; defensas de piso e protetores de montante reforçados em chapa de aço amarela ancorados no concreto nas cabeceiras de todos os corredores; placas metálicas de capacidade máxima de carga legíveis afixadas nas extremidades de cada bateria informando a carga admissível por par de vigas e por módulo; travamento e contraventamento vertical e horizontal em X em módulos estruturais selecionados; e delimitação visual no piso com pintura epóxi refletiva das rotas de circulação de empilhadeiras e faixas de pedestres de segurança, atendendo conjuntamente às exigências da ABNT NBR 15524, da Norma Regulamentadora NR-11 do Ministério do Trabalho e Emprego e das instruções técnicas do Corpo de Bombeiros Militar de Mato Grosso do Sul (CBMMS).

Autoria e Revisão Técnica Institucional

Este guia técnico foi elaborado e auditado pela Equipe Técnica Montar Gôndolas, empresa sediada em Campo Grande (MS) especializada no fornecimento, dimensionamento técnico, consultoria de layout e instalação de gôndolas comerciais de alta carga, mini porta-paletes e estruturas porta-paletes pesadas em total conformidade com as normas ABNT NBR 15524, ABNT NBR 17150-1, ABNT NBR 8800 e ABNT NBR 14762. Nossas soluções técnicas promovem alta densidade de armazenagem, segurança operacional para operadores de empilhadeiras e durabilidade com pintura eletrostática a pó em todo o estado de Mato Grosso do Sul.
