Mato Grosso do Sul Lidera o Brasil na PMC do IBGE (+12%): Engenharia de Densificação Vertical em Gôndolas e Porta-Paletes para Absorver o Salto de Volume Físico (NBR 14762 e NBR 17150-1)

Os resultados recém-divulgados da Pesquisa Mensal de Comércio (PMC) do Instituto Brasileiro de Geografia e Estatística (IBGE), destacados pela imprensa estadual no Campo Grande News — que consagraram Mato Grosso do Sul na liderança absoluta entre as 27 Unidades da Federação com um crescimento de 12% no volume de vendas do comércio varejista ampliado (enquanto a média nacional avançou apenas 0,1% no mesmo intervalo comparativo), impulsionado por supermercados, atacarejos de alimentos e lojas de materiais de construção — colocam os gestores varejistas de Campo Grande, Dourados e Três Lagoas diante de um gargalo físico imediato: como estocar e expor um volume de mercadorias 12% superior dentro da mesma área construída sem provocar sobrecarga mecânica, obstrução de corredores ou ruptura de prateleiras. A solução de engenharia definitiva reside na densificação vertical modular do salão de vendas e da retaguarda logística.

Expandir a capacidade volumétrica de uma loja em operação sem obras civis de ampliação predial exige recalibrar a geometria de exposição mediante o uso de gôndolas de aço de alta capacidade dimensionadas pela ABNT segundo a ABNT NBR 14762 (Dimensionamento de estruturas de aço constituídas por perfis formados a frio), estruturas de armazenagem pesada projetadas sob a ABNT NBR 17150-1:2024 (Sistemas de armazenagem — Parte 1: Projeto estrutural de estruturas porta-paletes de aço) e diretrizes operacionais da ABNT NBR 15524-1 e NBR 15524-2, em estrita consonância com a ABNT NBR 8800:2024 Versão Corrigida:2025 (Projeto de estruturas de aço e de estruturas mistas de aço e concreto de edifícios), garantindo ganho real de 25% a 40% em área linear de exposição com segurança estrutural comprovada.

O Impacto Físico do Crescimento de 12% no Varejo Ampliado Sul-Mato-Grossense

Diferentemente do faturamento nominal (que pode crescer apenas pelo efeito inflacionário dos preços), o indicador de volume de vendas da PMC/IBGE mede a quantidade física real de caixas, fardos, sacarias, latas e paletes que atravessam as docas de recebimento, os corredores de gôndolas e os checkouts. Celebrado em pleno 16 de outubro (Dia Mundial da Alimentação) pelas lideranças do setor supermercadista de Mato Grosso do Sul, esse salto de 12% significa que uma rede que movimentava 1.000 toneladas mensais de alimentos e insumos passou a girar 1.120 toneladas na mesma planta física.

Quando o mobiliário comercial não acompanha esse incremento de massa e cubagem, instalam-se três patologias operacionais severas: o empilhamento improvisado de caixas nos corredores de circulação (infringindo as normas de rota de fuga do Corpo de Bombeiros Militar de Mato Grosso do Sul — CBMMS e a acessibilidade da ABNT NBR 9050), a sobrecarga crônica de bandejas leves que sofrem flambagem e empenamento permanente, e o aumento exponencial da frequência de reposição manual durante o horário de pico, elevando o custo operacional por colaborador sob a NR-17 (Ergonomia).

Especificações Técnicas para Densificação Vertical em Supermercados, Atacarejos e Home Centers

Para transformar o espaço aéreo ocioso do salão de vendas e do depósito em níveis produtivos de estocagem sem risco de instabilidade elástica, os sistemas fornecidos e instalados pela Montar Gôndolas combinam aço carbono estrutural especificado e precisão dimensional:

• Colunas de Gôndola com Furação de Passo 25 mm (ABNT NBR 14762): Perfis tubulares conformados a frio em aço carbono SAE 1008/1010 em chapa #14 (1,90 mm) ou #16 (1,50 mm), dotados de furação contínua a cada 25 mm. Diferentemente de gôndolas antigas com passo espaçado de 50 mm ou 70 mm (que desperdiçam grandes vãos vazios acima dos produtos), o passo de 25 mm permite ajustar milimetricamente a altura entre bandejas conforme o gabarito exato da embalagem, viabilizando a inclusão de 1 a 2 níveis adicionais de prateleiras na mesma coluna de 2,00 m ou 2,20 m.

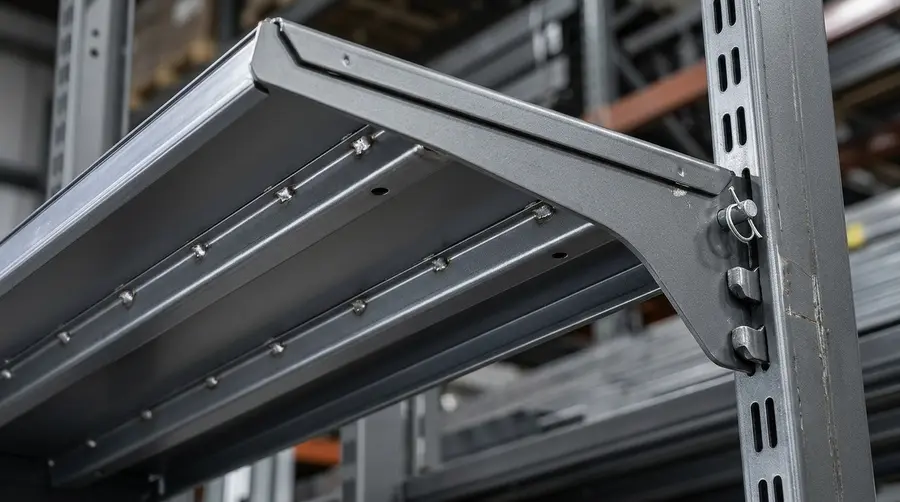

• Bandejas Reforçadas com Duplo Perfil Ômega Soldado: Painéis em chapa de aço #20 (0,90 mm) ou #18 (1,20 mm) com dobras laterais triplas esmagadas (sem arestas cortantes) e duas vigas inferiores de seção ômega soldadas por resistência elétrica. Essa geometria eleva o momento de inércia à flexão, suportando de 70 kg a 120 kg uniformemente distribuídos por nível com flecha elástica máxima inferior a L/200.
• Consoles (Braços) de Engate Triplo com Pino de Travamento: Estampados em chapa estrutural #14 (1,90 mm) ou #12 (2,65 mm), com inclinação regulável (0°, 15° e 25°) e trava mecânica anti-ejeção, impedindo o desprendimento acidental da bandeja durante a reposição vigorosa de fardos pesados.
• Módulos Híbridos e Porta-Paletes Seletivos (ABNT NBR 17150-1:2024 e NBR 15524): Para atacarejos e lojas de materiais de construção (segmentos que puxaram a alta de 12% da PMC/IBGE em MS), utilizam-se montantes perfilados em aço estrutural de alto limite de escoamento (250 MPa a 350 MPa) combinados a longarinas duplas soldadas para 1.500 kg a 3.000 kg por par de vigas, permitindo exposição fracionada nos níveis inferiores (picking manual ergonômico) e estocagem paletizada aérea nos níveis superiores (pulmão de autoabastecimento).
• Pintura Eletrostática Epóxi-Poliéster Polimerizada a 200°C: Pré-tratamento químico nanocerâmico e fosfatização tricatiônica seguidos de aplicação de tinta em pó híbrida com camada seca entre 60 e 90 micras, garantindo proteção superior contra abrasão mecânica de latas de tinta, sacarias de argamassa, caixas de bebidas e produtos químicos de higienização.

Passo a Passo de Engenharia para Ampliar em até 35% a Capacidade de Exposição sem Obras Civis

A adequação estrutural de um supermercado, atacarejo ou home center para absorver o crescimento de demanda sem paralisar as vendas segue um protocolo técnico executivo em seis fases:

1. Mapeamento Volumétrico de Giro (Curva ABC) e Gabarito de SKUs: Levantamento técnico das dimensões verticais e da massa bruta das famílias de produtos de maior giro (arroz, óleo, bebidas, laticínios, tintas, argamassas e ferragens). Identificam-se os "bolsões de ar" (espaços vazios superiores a 10 cm entre o topo da mercadoria e a face inferior da prateleira seguinte).
2. Vistoria de Laje Industrial e Prumo a Laser (ABNT NBR 15524-2): Aferição da resistência do contrapiso (mínimo de 20 MPa para gôndolas pesadas e 25 a 30 MPa para porta-paletes) e verificação de planicidade com nível óptico digital a laser. O desvio máximo de verticalidade dos montantes deve ser mantido rigorosamente abaixo de H/500 (máximo de 4 mm em colunas de 2,00 m ou 12 mm em pórticos de 6,00 m).
3. Reescalonamento no Passo de 25 mm e Adição de Níveis Intermediários: Nas linhas de mercearia seca, perfumaria, bazar e ferragens leves, reposicionam-se os consoles utilizando a furação de passo 25 mm. Ao reduzir a folga ociosa de 120 mm para 35 mm por bandeja ao longo de 5 níveis, libera-se uma janela vertical líquida de 425 mm — espaço exato para inserir a 6ª ou 7ª prateleira por módulo, ampliando imediatamente a área útil de exposição em 20% a 35%.

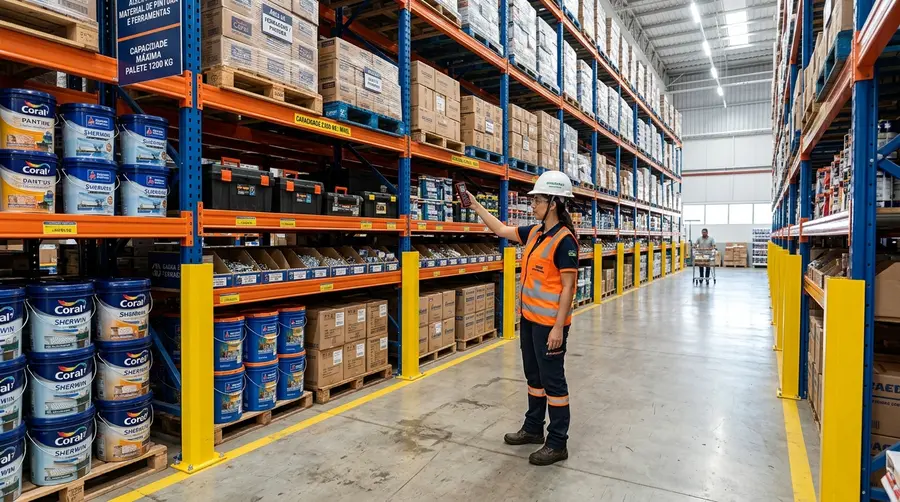

4. Verticalização de Corredores de Alto Giro com Racks Integrados: Nos setores de bebidas, cereais, limpeza pesada e materiais de construção, substituem-se gôndolas convencionais isoladas por pórticos integrados de mini porta-paletes ou porta-paletes seletivos de 3,50 m a 6,00 m de altura, alocando o estoque pulmão paletizado diretamente acima da linha de visão do consumidor.
5. Intertravamento Aéreo e Ancoragem Mecânica por Parabolts: Com a elevação do centro de gravidade decorrente da adição de níveis superiores, torna-se obrigatório o chumbamento das sapatas de cabeceira e de corredores com parabolts de aço zincado (3/8" x 3" para gôndolas pesadas e 1/2" x 4" para porta-paletes), além da instalação de tirantes superiores de travamento entre baterias conforme os princípios de estabilidade da ABNT NBR 8800:2024 Versão Corrigida:2025.
6. Instalação de Defensas, Protetores de Coluna e Sinalização de Carga: Fixação de protetores frontais e guard-rails em amarelo-segurança nas cabeceiras expostas a transpaleteiras e empilhadeiras (em cumprimento à NR-11), acompanhados das placas indeléveis de capacidade máxima por nível exigidas pela ABNT NBR 15524-2.

Tabela Técnica H2: Comparativo de Densidade e Desempenho Estrutural no Varejo Ampliado

A tabela a seguir demonstra o ganho real de capacidade de estocagem e exposição por módulo de 1,00 m a 2,30 m quando se evolui do mobiliário convencional para sistemas de engenharia de alta densidade:

Parâmetro Técnico de Engenharia	Gôndola Leve Convencional (4 Níveis)	Gôndola Reforçada Alta Densidade (6 a 7 Níveis)	Mini Porta-Paletes / Rack Híbrido	Porta-Paletes Seletivo Integrado (Atacarejo / Home Center)
Norma ABNT de Projeto Estrutural	ABNT NBR 14762 (Perfil leve)	ABNT NBR 14762 e NBR 8800:2024	ABNT NBR 14762 e NBR 15524	ABNT NBR 17150-1:2024 e NBR 15524
Espessura de Chapa das Colunas	Chapa #18 (1,20 mm)	Chapa #14 (1,90 mm) estrutural	Chapa #14 (1,90 mm) perfil C enrijecido	Chapa #14 a #12 (1,90 mm a 2,65 mm)
Passo de Regulagem Vertical	50 mm a 70 mm (baixa precisão)	25 mm (otimização milimétrica de vão)	50 mm com conectores de garra tripla	50 mm com garra de 4 a 5 dentes + pino 30 kN
Capacidade de Carga Uniforme por Nível	35 kg a 45 kg por bandeja	80 kg a 120 kg por bandeja (duplo ômega)	400 kg a 800 kg por nível de longarina	1.500 kg a 3.000 kg por par de longarinas
Capacidade Total Acumulada por Módulo	140 kg a 180 kg por face	480 kg a 840 kg por face (+260% de massa)	1.600 kg a 3.200 kg por módulo	6.000 kg a 12.000 kg por seção vertical
Flecha Elástica Máxima Admissível	L/200 sob carga leve	L/200 sob carga pesada (sem deformação residual)	L/200 aferida em vão livre	L/200 (ABNT NBR 15524-2)
Aplicação Ideal no Varejo de MS	Biscoitos, snacks e artigos leves	Mercearia de alto giro, latarias, cereais e bebidas	Fardos, tintas, ferragens, rações e caixas	Atacarejos alimentares, home centers e CDs

Casos Especiais e Limitações: Interferência com Sprinklers, Iluminação e Lajes de Subsolo

Ao elevar a altura de gôndolas e estruturas porta-paletes para capturar o crescimento de vendas apontado pelo IBGE, a engenharia deve respeitar três restrições físicas inegociáveis. A primeira é a distância livre mínima em relação à rede de chuveiros automáticos de combate a incêndio (sprinklers): segundo a ABNT NBR 10897 e as instruções técnicas do CBMMS, deve ser mantido um espaço livre vertical mínimo de 450 mm a 500 mm (45 a 50 cm) entre o topo da carga mais alta armazenada e o defletor do bico de sprinkler, garantindo a formação completa do cone de aspersão de água em caso de sinistro.

A segunda limitação ocorre em supermercados e lojas instalados sobre lajes de subsolo (estacionamentos cobertos). Enquanto um piso industrial apoiado diretamente sobre solo compactado suporta de 3.000 kgf/m² a 5.000 kgf/m², lajes suspensas de edifícios comerciais antigos frequentemente possuem sobrecarga útil de projeto limitada entre 500 kgf/m² e 1.000 kgf/m². Nessas edificações, a densificação vertical com adição de níveis pesados ou mini porta-paletes jamais pode ser executada sem prévia verificação do projeto estrutural de concreto armado (ABNT NBR 6118) e instalação de chapas de repartição de carga sob as sapatas para evitar punção na laje.

Erros Críticos de Saturação de Lojas e Riscos de Colapso Estrutural

O entusiasmo comercial com o aquecimento de 12% nas vendas em Mato Grosso do Sul leva muitos lojistas a cometerem improvisações perigosas no salão de vendas. As falhas de engenharia mais recorrentes incluem:

• Adicionar Bandejas Extras em Colunas de Chapa Fina (#18 ou #20): Comprar apenas prateleiras avulsas e encaixá-las em gôndolas leves já carregadas no limite provoca a ultrapassagem da carga crítica de Euler da coluna vertical. O montante sofre flambagem lateral súbita na base junto ao parafuso nivelador, desencadeando o tombamento frontal do módulo sobre o corredor de clientes.
• Empilhamento Aéreo na Última Bandeja sem Batente ou Guarda-Corpo: Utilizar a prateleira superior (chapéu da gôndola) a 2,00 m de altura para empilhar caixas fechadas de óleo, leite ou latas de tinta sem grade de contenção frontal e traseira expõe consumidores e repositores ao risco grave de queda de objetos por vibração do piso ou esbarrões na face oposta da gôndola.
• Estreitamento Ilegal de Corredores para Inserir Ilhas Promocionais: Reduzir a largura livre dos corredores abaixo de 1,20 m (em lojas de bairro) ou 1,80 m a 2,20 m (em supermercados e atacarejos) para empilhar paletes promocionais no chão bloqueia a manobra de carrinhos de compras, gera colisões constantes contra as sapatas das gôndolas e viola frontalmente a ABNT NBR 9050 e as exigências de rota de evacuação do CBMMS.
• Mistura de Componentes de Fabricantes Distintos (Incompatibilidade de Encaixe): Acoplar consoles de uma marca em colunas perfuradas de outra fabricante gera folgas mecânicas nos dentes de engate. Sob carga máxima, o dente trabalha apenas por apoio de ponta em vez de contato pleno de cisalhamento, rasgando o rasgo da coluna de aço e derrubando a bandeja.

Manutenção Preventiva e Inspeção Estrutural em Lojas de Alto Giro

Operações varejistas submetidas a ciclos intensos de reposição diária exigem rotinas sistemáticas de inspeção mecânica fundamentadas na ABNT NBR 15524-2 e na ABNT NBR 14762:

"O crescimento de 12% no volume físico movimentado pelo varejo ampliado de Mato Grosso do Sul multiplica a fadiga cíclica de carregamentos e descarregamentos nas estruturas de aço. A verificação trimestral de prumo vertical (limite H/500), flecha residual de bandejas (limite L/200) e integridade dos pinos de travamento é o único método de engenharia eficaz para converter recordes de vendas em rentabilidade líquida sem sinistros operacionais."

O checklist de manutenção preventiva em lojas de alto fluxo deve contemplar:

1. Inspeção Mensal de Sapatas e Niveladores: Verificar se impactos de carrinhos ou lavadoras automáticas de piso deslocaram os pés de apoio ou afrouxaram os chumbadores parabolt nas pontas de gôndola.
2. Aferição de Deformação Plástica em Bandejas e Longarinas: Com uma régua metálica ou linha tencionada, medir a flecha no centro do vão. Caso a prateleira mantenha curvatura permanente após a retirada dos produtos, o aço ultrapassou o regime elástico e o componente deve ser segregado.
3. Auditoria de Pinos de Segurança e Travas Anti-Ejeção: Confirmar a presença de 100% das travas nos braços e conectores de vigas nos setores abastecidos com auxílio de transpaleteiras hidráulicas ou empilhadeiras elétricas.

Fatores de Preço e ROI: Reconfiguração Modular vs. Expansão Imobiliária em MS

Para o empresário supermercadista ou proprietário de home center em Mato Grosso do Sul, a matemática financeira da densificação vertical é altamente favorável quando comparada ao custo imobiliário de ampliação física:

• Economia Direta de Aluguel e Obras Civis: Ampliar a área construída de uma loja em 300 m² em avenidas comerciais valorizadas de Campo Grande ou Dourados exige investimentos elevados em fundação, alvenaria, cobertura metálica, climatização adicional e aumento permanente de IPTU e aluguel. A substituição estratégica por gôndolas pesadas de 6 a 7 níveis (passo 25 mm) e módulos híbridos de porta-paletes entrega os mesmos 30% de ganho de área de exposição por uma fração do investimento imobiliário, sem interromper o funcionamento da loja.
• Redução de até 40% nas Horas de Reposição Manual (NR-17): Ao aumentar a profundidade útil das bandejas (de 300 mm para 400 mm ou 500 mm na base) e integrar o estoque pulmão nos níveis aéreos sobre o próprio corredor, o repositor deixa de percorrer dezenas de vezes o trajeto entre o depósito de fundos e o salão de vendas, reduzindo o desgaste ergonômico e zerando a ruptura de estoque nos horários de pico (17h às 20h).
• Aumento do Ticket Médio por Visibilidade e Organização Setorial: Prateleiras perfeitamente alinhadas, sem aspecto de prateleira torta ou superlotada, combinadas com iluminação LED focalizada e precificação nítida em perfis de PVC cristal, elevam a conversão de compras por impulso em 8% a 15%.

Perguntas Frequentes sobre Gôndolas de Alta Densidade e Porta-Paletes no Varejo de MS (FAQ)

Como saber se as gôndolas atuais do meu supermercado suportam a adição de mais um ou dois níveis de prateleiras para absorver o aumento de vendas?

A viabilidade técnica de adicionar novos níveis de bandejas a uma gôndola existente depende de três fatores estruturais auditáveis sob a ABNT NBR 14762: a espessura real da parede de aço da coluna vertical (medida com paquímetro ou micrômetro sem descontar a camada de tinta), a capacidade nominal da sapata de base e o estado de prumo do módulo. Se a coluna for fabricada em chapa fina #18 (1,20 mm) ou #20 (0,90 mm) e já operar com quatro níveis de produtos pesados como arroz, açúcar, óleo ou latarias, a adição de uma quinta ou sexta bandeja ultrapassará a carga axial admissível de compressão da coluna e o limite de cisalhamento dos parafusos niveladores. Para operar com 6 ou 7 níveis de alto carregamento com total segurança, a engenharia exige colunas em chapa estrutural #14 (1,90 mm) ou #16 reforçada com passo de 25 mm e sapatas devidamente niveladas e ancoradas ao piso.

Qual é a solução mais eficiente para lojas de materiais de construção e atacarejos que precisam expor produtos fracionados embaixo e estocar paletes fechados em cima?

Para os setores de atacarejo alimentar e lojas de materiais de construção — principais responsáveis pela liderança de Mato Grosso do Sul com alta de 12% no varejo ampliado segundo o IBGE —, a solução de engenharia canônica é o sistema de Porta-Paletes Seletivo Integrado (Rack Híbrido de Salão), dimensionado conjuntamente pela ABNT NBR 17150-1:2024 e pela ABNT NBR 15524. Nesse arranjo estrutural, os níveis inferiores (até 2,00 m de altura) recebem bandejas metálicas reforçadas ou planos de picking para acesso manual ergonômico do cliente sob a NR-17, enquanto os níveis superiores (de 2,20 m até 5,00 m ou 6,00 m) utilizam pares de longarinas estruturais para 1.500 kg a 3.000 kg onde a empilhadeira posiciona os paletes fechados de reserva. Todo o conjunto é protegido na base por defensas de aço amarelas chumbadas com parabolts e telas anti-queda no fundo dos módulos.

Por que a furação de passo 25 mm nas colunas faz tanta diferença no aproveitamento de espaço em comparação com gôndolas comuns?

Nas gôndolas convencionais de passo largo (furos distanciados a cada 50 mm, 60 mm ou 70 mm), quando uma embalagem de produto é apenas 1 centímetro mais alta do que o espaço disponível entre duas prateleiras, o montador é forçado a subir o console para o furo seguinte, abrindo um vão vazio inútil de 5 a 7 centímetros acima de toda a extensão da bandeja. Multiplicado por cinco níveis e por dezenas de módulos ao longo do corredor, esse desperdício geométrico rouba até 35 centímetros de altura útil por coluna — exatamente o espaço necessário para instalar uma prateleira inteira adicional. A furação contínua de passo 25 mm em colunas conformadas a frio sob a ABNT NBR 14762 permite um ajuste fino milimétrico, colando a prateleira superior a apenas 2,5 cm ou 3 cm do topo dos produtos e convertendo espaço morto em área linear ativa de vendas.

Autoria e Revisão Técnica Institucional

Este artigo técnico foi elaborado e revisado pela Equipe Técnica Montar Gôndolas, referência sul-mato-grossense sediada em Campo Grande (MS) em projeto de layout comercial, fornecimento e montagem de gôndolas de aço de alta capacidade (ABNT NBR 14762), estruturas porta-paletes seletivos (ABNT NBR 17150-1:2024 e ABNT NBR 15524) e mobiliário pesado para supermercados, atacarejos e lojas de materiais de construção sob diretrizes da ABNT NBR 8800:2024 Versão Corrigida:2025. Atendemos projetos de expansão e retrofit em todos os 79 municípios de Mato Grosso do Sul com equipe técnica especializada e logística dedicada.
