Sistemas de Armazenamento para Home Centers e Lojas de Materiais de Construção em MS: Cantilever, Porta-Paletes e Normas ABNT NBR 15524 e NBR 8800

O aquecimento do mercado imobiliário e as obras industriais de celulose, bioenergia e infraestrutura logística em Mato Grosso do Sul transformaram a escala das lojas de materiais de construção e home centers em Campo Grande, Dourados, Três Lagoas e Ponta Porã. A transição de depósitos tradicionais para operações integradas de varejo e atacado (atacarejos da construção) impôs demandas extremas sobre os sistemas de armazenagem pesada, onde a integridade física das estruturas e a segurança dos clientes e operadores são inegociáveis.

Diferente de gôndolas leves de supermercado ou farmácia, as estruturas para materiais de construção suportam cargas pontuais e contínuas que variam de 500 kg a mais de 3.000 kg por nível de estocagem. O projeto de engenharia deve conjugar sistemas Cantilever (braços em balanço) para cargas longas, Porta-Paletes Convencionais e Drive-in Reforçados para revestimentos e cimento, e Gôndolas Pesadas com Painéis Perfurados para ferragens e ferramentas elétricas, rigorosamente em conformidade com as normas ABNT NBR 15524, ABNT NBR 8800 (Projeto de Estruturas de Aço) e NR-11.

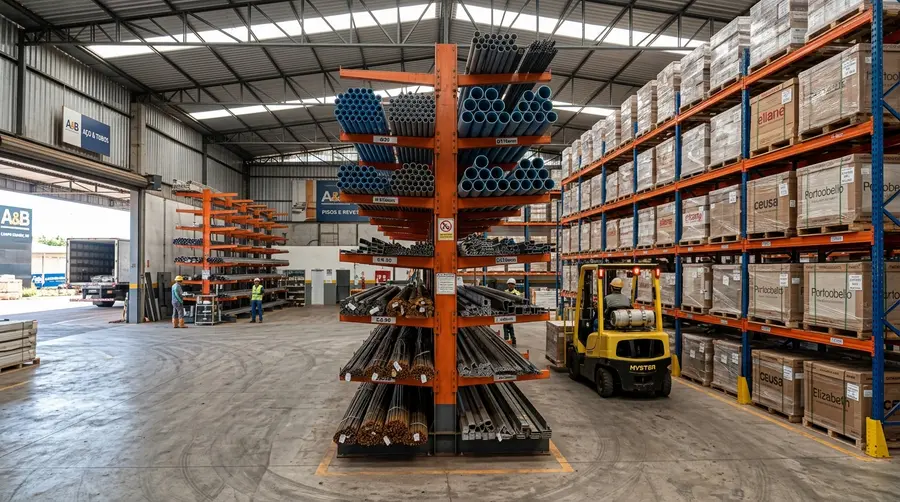

Sistemas Cantilever: Dimensionamento para Tubos de PVC, Barras de Aço e Madeiramento

O armazenamento de itens compridos — como barras de aço de 6 e 12 metros para construção civil, tubulações rígidas de esgoto e água em PVC e perfis de alumínio — é inviável em estantes convencionais com montantes frontais. Nesses casos, o sistema Cantilever (unilateral ou bilateral) é a única solução estruturalmente segura e eficiente.

As diretrizes técnicas obrigatórias para especificação de Cantilever em lojas de materiais de construção em MS abrangem:

• Colunas e Bases Estruturais em Perfil I Laminado: Fabricadas em aço estrutural ASTM A36 ou SAC 350, as colunas centrais transmitem momentos fletores severos à base de apoio metálica, devendo suportar alturas úteis de 3,0 m a 6,0 m com travamentos em "X" traseiros para rigidez longitudinal.
• Braços em Balanço Articulados ou Parafusados: Cada braço suporta cargas distribuídas entre 500 kg e 1.500 kg, com inclinação positiva de 2 a 3 graus para evitar o escorregamento frontal das peças cilíndricas ou feixes de ferro.
• Reténs e Batentes de Extremidade Removíveis: Pinos e batentes metálicos verticais na ponta de cada braço para garantir contenção mecânica passiva durante manobras de empilhadeiras.
• Fixação no Piso com Chumbadores Químicos de Alta Performance: A base do cantilever requer furação com brocas diamantadas e ancoragem química epóxi com barras roscadas de classe 8.8 em piso de concreto industrial com espessura mínima de 15 cm e fck ≥ 25 MPa.

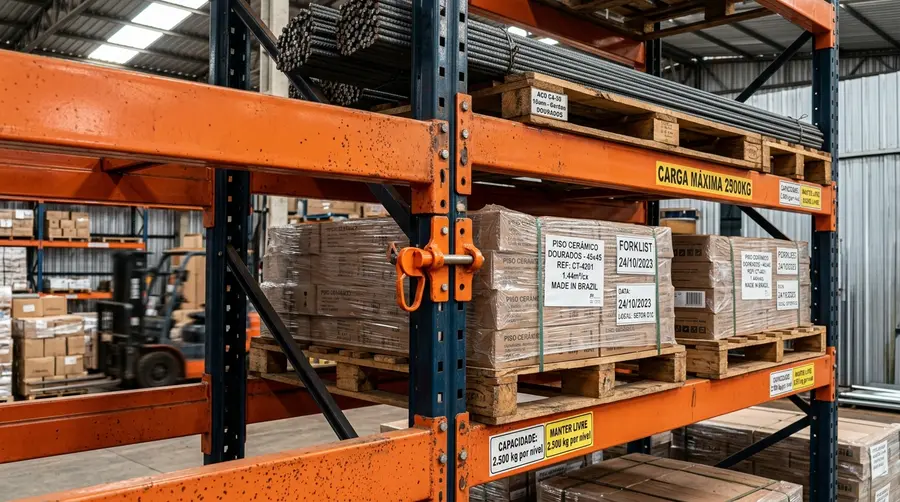

Porta-Paletes Reforçados: Estocagem de Pisos Cerâmicos, Porcelanatos e Argamassa

Os setores de pisos, azulejos e cimento representam a maior densidade de peso por metro quadrado de um home center. Um único palete de porcelanato de grande formato pode pesar mais de 1.400 kg. A estocagem em porta-paletes de múltiplos níveis exige precauções de engenharia mecânica para impedir o colapso por flambagem:

1. Longarinas com Perfil Conformado a Frio Reforçado: Vigas tubulares tipo caixa ou perfil duplo com engates de 4 a 5 garras, dimensionadas para carga de 2.000 kg a 3.000 kg por par de vigas com deflexão máxima admissível inferior a L/200 conforme a NBR 15524.
2. Travessas de Apoio de Palete (Crossbeams): Devido à flexão e fragilidade dos estrados de madeira dos fabricantes de revestimentos cerâmicos, é obrigatória a instalação de no mínimo duas a três travessas de aço transversais sob cada posição-palete, evitando que o fundo do palete ceda e despalanque sobre o corredor.
3. Travamento de Segurança Obrigatório: Pinos de travamento em aço temperado com mola em todas as conexões entre viga e coluna, inspecionados periodicamente para evitar desacoplamento acidental durante a inserção dos garfos da empilhadeira.

Tabela Comparativa: Estruturas de Armazenamento para Home Centers e Lojas de Materiais

Estrutura Logística	Capacidade Média por Nível	Materiais Recomendados	Exigência Normativa Principal
Cantilever Unilateral / Bilateral	500 kg a 1.500 kg por braço	Barras de aço, tubos PVC, perfis de alumínio e vigas de madeira	ABNT NBR 8800 / Ancoragem química
Porta-Paletes Convencional Pesado	1.500 kg a 3.000 kg por par de vigas	Paletes de porcelanato, cimento, argamassa e tintas em balde	ABNT NBR 15524 / Travessas de reforço
Mini Porta-Paletes com Plano de Madeira	400 kg a 800 kg por plano	Caixas de parafusos, conexões hidráulicas e ferragens fracionadas	NR-17 / Picking manual sem empilhadeira
Gôndola Pesada com Painel Perfurado	120 kg a 180 kg por prateleira	Ferramentas elétricas, fechaduras, fiação e utilidades do lar	Chapa 14 na coluna / Reforço ômega duplo

Gôndolas Pesadas e Expositores para Ferramentas e Ferragens no Salão de Vendas

No salão de vendas aberto ao público, a gôndola comercial deve aliar apelo visual a uma resistência mecânica superior. Ferragens, motores, furadeiras industriais e latas de tintas exigem estabilidade que gôndolas comuns de supermercado não oferecem:

• Colunas Tubulares em Chapa 14 (1,90 mm de espessura): Garantem que a estrutura central não sofra flambagem lateral mesmo quando totalmente carregada com ferramentas e maquinários pesados.
• Bandejas com Duplo Reforço Ômega Inferior: As bandejas metálicas devem possuir nervuras longitudinais soldadas por ponto para suportar caixas de parafusos e pregos sem ceder no centro.
• Painéis Perfurados Especiais para Gancheiras Reforçadas: Painéis traseiros em chapa 18 com perfuração padrão de 5/8" e gancheiras duplas zincadas de diâmetro mínimo de 6 mm para exposição suspensa de serras, discos de corte e ferramentas de grande porte.

Segurança Operacional (NR-11), Corredores de Manobra e Protetores de Impacto

O fluxo compartilhado de clientes a pé e empilhadeiras pesadas a combustão ou retráteis é o maior fator de risco em depósitos de materiais de construção em MS. A norma NR-11 exige medidas preventivas rigorosas:

1. Largura Livre de Corredores de Carga: Corredores onde operam empilhadeiras convencionais com carga de paletes de cimento devem possuir no mínimo 3,00 m a 3,50 m de vão livre, garantindo raio de giro seguro sem risco de esbarrões nas estruturas laterais.
2. Instalação de Protetores de Coluna e Cabeceiras de Bloco: Protetores angulares de piso em aço de 6 mm de espessura com pintura amarela de segurança zebrada em todas as montantes externas e cabeceiras de rua.
3. Segregação Física com Grades de Proteção: Instalação de barreiras metálicas e guarda-corpos entre as áreas de armazenagem pesada e os corredores de circulação de pedestres e clientes.
4. Sinalização Visual e Capacidade de Carga Exibida: Placas metálicas de aviso indicando a carga máxima permitida por braço de cantilever e por nível de viga de porta-paletes, conforme mandatório na NBR 15524.

Erros Críticos na Montagem de Estruturas para Materiais de Construção

Evite os principais erros estruturais identificados em fiscalizações do Ministério do Trabalho e do CREA-MS:

• Chumbamento Inadequado da Base do Cantilever: Usar buchas plásticas ou chumbadores de expansão mecânica leves em vez de ancoragem química de alta resistência. O tombamento de um braço com tubos ou perfis pode causar acidentes fatais.
• Excesso de Peso Concentrado em Longarinas Leves: Colocar paletes de porcelanato pesado em estruturas de mini porta-paletes ou estantes leves que não foram dimensionadas para suportar mais de 800 kg.
• Falta de Travessas Sob Paletes Frágeis: Confiar apenas na madeira do palete industrial, que pode estar úmida ou empenada, provocando o rompimento do estrado.
• Desalinhamento de Prumo e Nível: Montar estantes altas sem uso de nível a laser digital, resultando em sobrecarga assimétrica nas sapatas de aço.

ROI, Durabilidade Estrutural e Redução de Perdas

Projetar sistemas de armazenagem pesada em conformidade com as normas ABNT e NR-11 para home centers em Mato Grosso do Sul reduz o índice de quebras de cerâmicas e avarias em tubulações em até 65%, melhora a velocidade de carregamento de caminhões e camionetes de clientes e assegura que a empresa obtenha facilmente o AVCB do Corpo de Bombeiros e as licenças operacionais municipais sem riscos de interdição judicial.

Perguntas Frequentes sobre Armazenamento para Materiais de Construção em MS

1. Qual a capacidade de carga recomendada para estruturas cantilever em lojas de ferragens e tubos?

Para tubos de PVC, conduítes e perfis de alumínio leves, braços de cantilever dimensionados para 500 kg a 800 kg por nível são suficientes. No entanto, para barras de aço CA-50 de construção civil e vigas de madeira bruta, é necessário especificar braços pesados para 1.000 kg a 1.500 kg com travamento reforçado e sapatas ancoradas quimicamente em piso industrial.

2. Por que é perigoso armazenar pisos cerâmicos em porta-paletes convencionais sem travessas metálicas?

Pisos cerâmicos e porcelanatos têm densidade de carga muito alta e são embalados em paletes de madeira que frequentemente sofrem ressecamento ou apodrecimento. Sem travessas transversais de aço entre as vigas, as ripas de madeira do fundo do palete podem se romper sob o peso, fazendo com que caixas de pisos despalanquem do alto da estrutura.

3. Quais são as exigências normativas da ABNT para sistemas porta-paletes e cantilever em home centers?

Sim. Conforme a norma ABNT NBR 15524 e a ABNT NBR 8800, todas as estruturas de armazenagem pesada em estabelecimentos comerciais e depósitos com circulação de trabalhadores devem possuir projeto assinado com ART (Anotação de Responsabilidade Técnica) emitida por Engenheiro Civil ou Mecânico credenciado no CREA-MS.
