Expansão de Redes em MS: Engenharia de Gôndolas Reforçadas para Atacarejo

O mercado de varejo alimentar e atacarejo (cash and carry) na capital sul-mato-grossense vive um ciclo de acirrada competição e expansão geográfica. Redes de supermercados consolidadas no Mato Grosso do Sul, com destaque para a expansão contínua do Nunes Supermercados e as novas unidades de grande porte em bairros populosos como o Fort Tijuca em Campo Grande, têm investido massivamente na abertura de megalojas que combinam o salão de compras tradicional com a estocagem aérea integrada. Do ponto de vista de engenharia civil e de materiais, essa operação de auto-serviço de alta densidade exige o dimensionamento técnico de gôndolas expositoras de carga pesada. O uso de consoles fabricados com chapas espessas de bitola #14 (1,90 mm), travas de segurança redundantes contra desencaixes e sapatas soldadas e chumbadas ao piso é a premissa mecânica obrigatória para garantir estabilidade estática e integridade física de clientes e colaboradores.

1. O Avanço das Redes Nunes Supermercados e Fort Tijuca no MS

A descentralização das grandes superfícies de atacarejo em Campo Grande direciona investimentos para regiões residenciais de alta densidade demográfica (como a grande Tijuca e o norte da capital). O Nunes Supermercados e o modelo Fort Atacadista expandem seu raio de atendimento focando no consumidor final e no pequeno comerciante de bairro. A proposta comercial baseia-se em expor no próprio salão de vendas volumes brutos de mercadorias empilhadas em fardos fechados (arroz, açúcar, caixas de leite e óleos), eliminando a necessidade de grandes depósitos traseiros ociosos.

Contudo, a exposição direta de toneladas de mercadorias pesadas ao alcance do cliente final exige que a infraestrutura metálica de salão possua um nível de robustez mecânica muito superior ao mobiliário de mercearia seca leve convencional. Sob a rigorosa supervisão do CREA-MS e de engenheiros de segurança do trabalho, os novos projetos dessas lojas exigem o cálculo exato de cargas nominais por prateleira para evitar o risco de colapso progressivo das estantes, em plena conformidade com as regras de rotas de segurança de incêndio exigidas pelo Corpo de Bombeiros de MS (CBMMS).

2. Engenharia de Gôndolas de Carga Pesada: Consoles de Chapa 14

O console é o braço mecânico de suporte que liga a bandeja horizontal de exposição à coluna vertical perfurada da gôndola. Em lojas de atacarejo com alto giro e mercadorias densas, os consoles clássicos finos (chapas de espessura de 1,20 mm a 1,50 mm, Bitola #16 a #18) sofrem deformação elástica acentuada, empenando sob cargas contínuas superiores a 80 kg. A especificação técnica de segurança exige o uso de **consoles de chapa de aço estrutural de espessura de 1,90 mm (Bitola #14)** ou de **2,66 mm (Bitola #12)**, conformadas sob as diretrizes da norma **ABNT NBR 14762** (Perfis Dobrados a Frio).

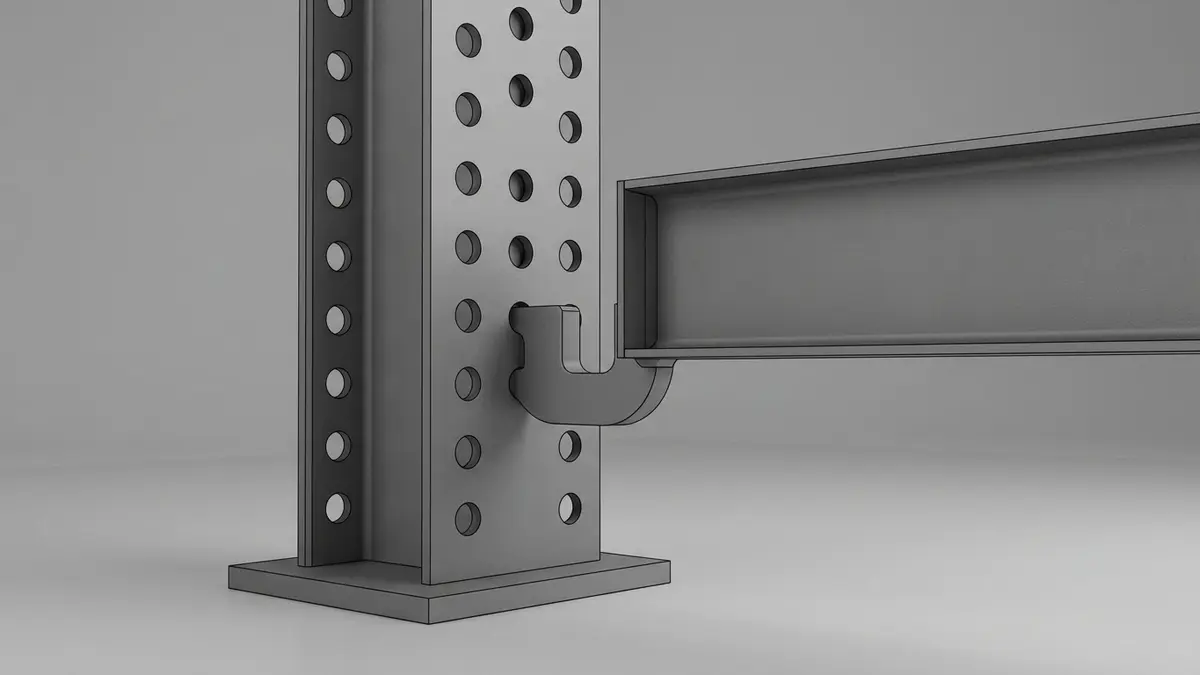

Os consoles de alta capacidade contam com conectores dotados de três ou quatro garras de encaixe cônico auto-travantes. O encaixe das garras na coluna perfurada deve possuir um **pino de segurança zincado passante** (ou pino limitador plástico de alta resistência). Esse pino impede que o console seja levantado de forma acidental e desencaixe da coluna quando atingido por um palete em movimento de reposição de empilhadeira ou por esbarrões ascendentes violentos. As colunas verticais das gôndolas de atacarejo devem possuir dobras ômega longitudinais de reforço de perfil que elevam o momento de inércia do aço, prevenindo a flambagem sob as regras de estabilidade da **ABNT NBR 16259** (Sistemas de Armazenagem de Aço).

3. Ancoragem e Estabilidade Física com Sapatas Soldadas

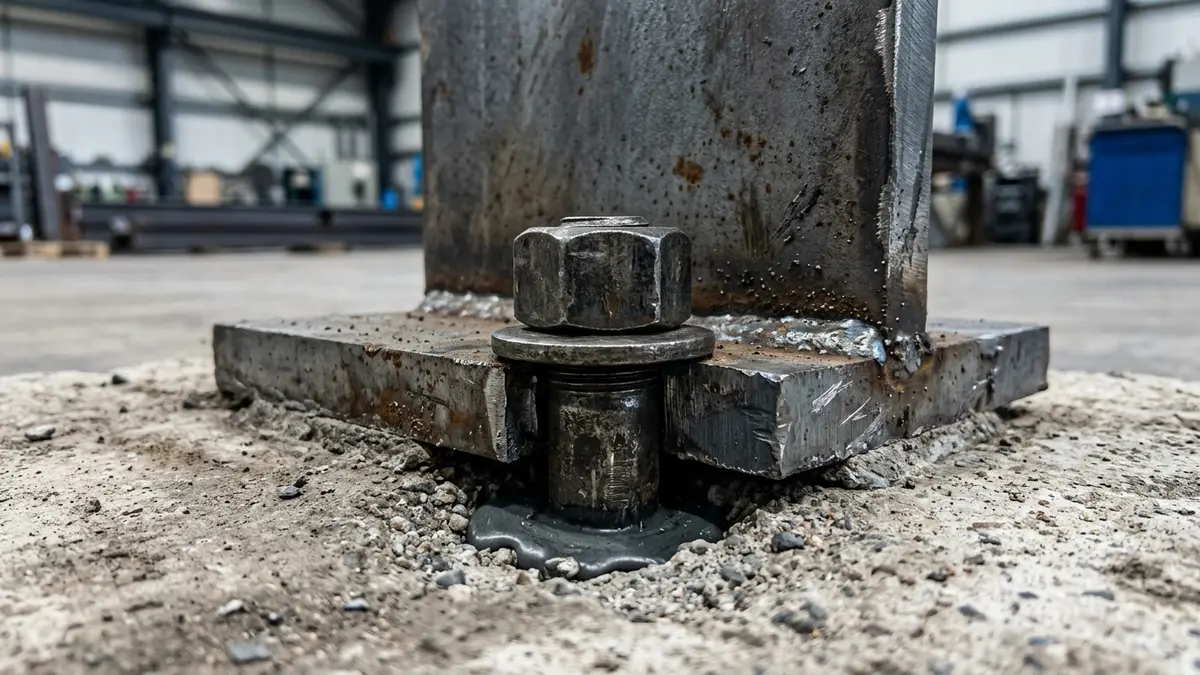

A sapata de base é a placa metálica horizontal localizada no pé de cada coluna vertical da gôndola. Sua função civil é crucial: ela distribui as forças de compressão axial de toneladas de mercadorias no piso industrial de concreto armado do salão de vendas, reduzindo as pressões pontuais que poderiam trincar ou esmagar o cimento.

Fatores de segurança estática exigidos para as bases de gôndolas de atacarejo:

• Sapatas Soldadas de Fábrica: A chapa de apoio da sapata (espessura de 4,75 mm a 6,35 mm) deve ser soldada por processo de fusão MIG/MAG na coluna vertical, conferindo rigidez de ligação permanente.
• Pés Niveladores de Aço Carbono Maciço: Permitem ajustar com precisão milimétrica o prumo vertical das gôndolas em pisos com irregularidades superficiais de acabamento de cimento.
• Ancoragem Física com Chumbadores Mecânicos: Colunas de gôndolas híbridas com estoque aéreo integrados devem ser parafusadas no piso de concreto por parabolts com diâmetro de 3/8" ou 1/2".
• Desvio de Prumo Controlado (H/500): Desvios geométricos acumulados não devem exceder o limite H/500 da NBR 15524 para evitar momentos de torção lateral, fiscalizados ativamente pelas equipes de proteção do consumidor do PROCON/MS.

Tabela Técnica: Especificações de Gôndolas Leves versus Gôndolas de Atacarejo

A tabela comparativa a seguir consolida as especificações mecânicas, bitolas e capacidades de carga recomendadas para a montagem de layouts seguros de atacarejo em Mato Grosso do Sul:

Componente Mecânico da Gôndola	Gôndolas Leves Comerciais (Mercearia)	Gôndolas de Carga Pesada (Atacarejo MS)	Função Técnica no Salão de Vendas	Norma ABNT de Referência
Espessura do Console (Braço)	1,20 mm a 1,50 mm (Bitola #16 a #18)	1,90 mm a 2,66 mm (Bitola #12 a #14)	Suporte de carga distribuída sem deformação permanente	ABNT NBR 14762 (Dobra a Frio)
Espessura da Coluna (Montante)	1,50 mm (Aço comum liso)	2,00 mm a 2,66 mm (Aço estrutural perfilado)	Resistência à compressão axial e flambagem lateral	ABNT NBR 16259 (Sistemas de Aço)
Capacidade de Carga por Nível	60 kg a 80 kg distribuídos	150 kg a 200 kg distribuídos por bandeja	Estocagem segura de fardos densos e pesados	ABNT NBR 16259 / NBR 8800
Travamento de Garras de Console	Apenas encaixe simples por gravidade	Encaixe cônico tracionado com pino de trava passante	Impedir desencaixe acidental por batida de garfo	NBR 15524 (Segurança de Operação)
Fixação de Sapata de Base	Livre apoiada sobre rodapés simples	Soldada MIG na coluna e chumbada com parabolts	Distribuição uniforme de pressões no concreto de base	ABNT NBR 8800 (Fundações de Aço)

Diretrizes Práticas para Projeto e Montagem de Atacarejos

• Verificar fck de Concreto Mínimo do Salão: Garantir rigidez de concreto de no mínimo fck = 30 MPa antes de chumbar bases de gôndolas altas.
• Aplicar Proteções de Coluna nas Extremidades: Instalar guard rails tubulares de aço de 4" pintados em amarelo sinalização nas cabeceiras dos corredores.
• Fixar Limitadores Traseiros (Backstops): Adotar limitadores físicos nas prateleiras híbridas superiores para impedir que o palete passe do curso da viga.
• Auditar Prumo das Fileiras pós-Carga Máxima: Medir geometricamente o desvio vertical com prumo de precisão a laser sob carga nominal.
• Manter ART de Montagem e Laudo Físico no PDV: Arquivar na pasta de compliance da loja o Laudo de Estabilidade emitido no Crea-MS.

"O avanço do modelo Cash & Carry com a expansão de grandes redes como o Nunes Supermercados e novas lojas tipo o Fort Tijuca em Campo Grande redefine os níveis de exigência estrutural de salão de vendas no MS. Pilhar fardos de arroz e óleos pesados em gôndolas comerciais leves e sem cálculo mecânico de fadiga é uma grave infração civil e de segurança do trabalho. O uso de gôndolas de alta capacidade com consoles de chapa 14 (1,90 mm) sob a NBR 14762, dotados de pinos de segurança e sapatas de base soldadas MIG e chumbadas com parabolts sob a NBR 16259, é o que garante estabilidade civil estrutural. Esse compliance resguarda o lojista contra interdições do CBMMS, protege a vida humana e afasta multas pesadas do PROCON/MS."
- Engenheiro Mecânico Calculista de Estruturas Metálicas de Mato Grosso do Sul, Campo Grande, MS

FAQ - Perguntas Frequentes sobre Gôndolas de Carga Pesada e Expansão no MS

1. Como o avanço do formato de atacarejo em Campo Grande MS impacta a engenharia de gôndolas comerciais?

O atacarejo (Cash & Carry) une o salão de compras ao estoque-pulmão verticalizado. Isso exige que o mobiliário comercial deixe de ser uma gôndola leve de exposição e passe a atuar como um rack industrial de armazenagem de alta capacidade mecânica. As prateleiras baixas devem suportar cargas pesadas de fardos (arroz, óleos) de até 200 kg por nível, exigindo consoles e colunas de aço carbono de bitolas grossas de 1,90 mm a 2,66 mm, fixadas ao solo por chumbadores estruturais.

2. O que diz a NBR 14762 e NBR 16259 sobre os ensaios de garras e consoles de gôndolas metálicas?

A NBR 14762 regulamenta a conformação a frio de perfis de aço estrutural, exigindo o cálculo de resistência mecânica de dobras e cantos de consoles. A NBR 16259 exige ensaios físicos controlados de carga sobre consoles e garras de encaixe, aplicando coeficientes de segurança estrutural de até 1,5. Os ensaios determinam a deformação elástica máxima admissível (deflexão de prateleiras inferior a L/200) e a resistência de tração das soldas MIG/MAG dos conectores de garra.

3. Qual a importância das travas de segurança e sapatas soldadas na aprovação do alvará de funcionamento comercial?

Tanto o Corpo de Bombeiros de MS (CBMMS) quanto a prefeitura local exigem a regularização de estabilidade física das estruturas abertas ao público para a concessão de alvarás de funcionamento. O Laudo de Estabilidade Estrutural assinado por engenheiro com ART ativa no Crea-MS atesta que as gôndolas possuem travas de segurança mecânica contra desencaixes por batidas e sapatas soldadas e chumbadas ao concreto, minimizando riscos de tombamentos laterais em datas de pico.
