Engenharia de Armazenagem e Layout de Grande Porte: A Implantação de Novos Atacarejos em Campo Grande

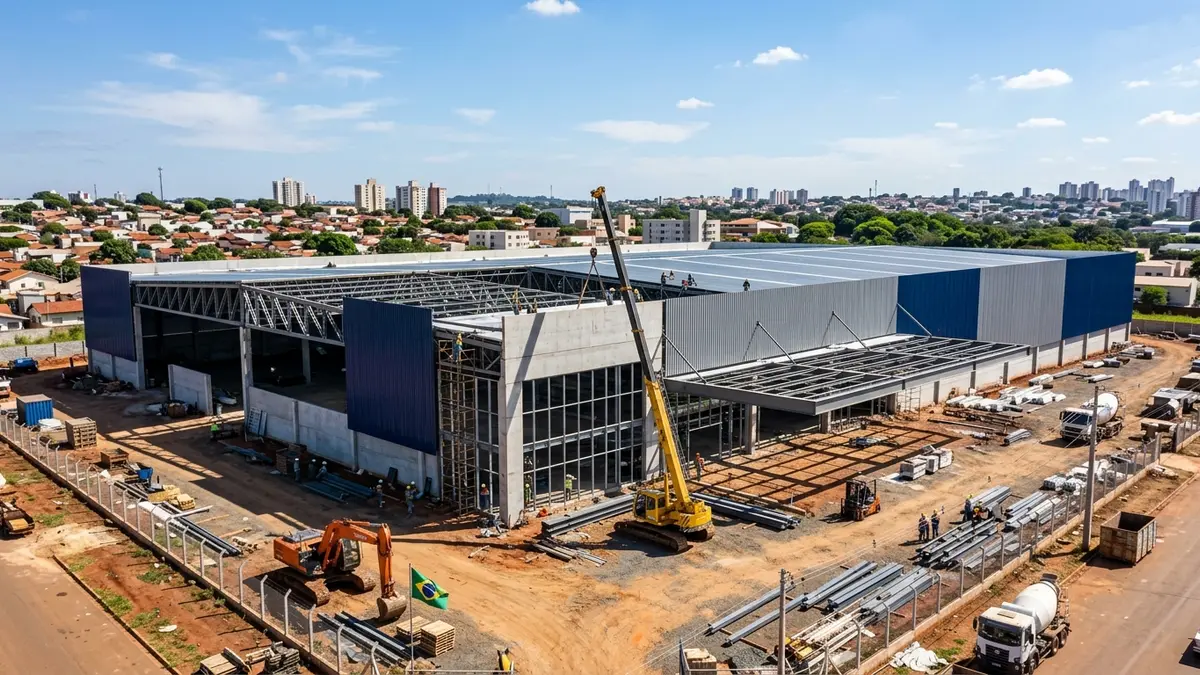

O setor de atacarejo em Campo Grande (MS) passa por um momento de expansão acelerada. Um dos projetos mais aguardados para este ano é o início da construção de uma nova megaloja do Atacadão (unidade CG5) no bairro Tiradentes, localizada estrategicamente na Avenida Ministro João Arinos. Com previsão de conclusão para dezembro de 2026, a implantação de uma infraestrutura desse porte exige planejamento logístico e, principalmente, engenharia de armazenagem rigorosa. Diferente de um supermercado convencional, o modelo de cash and carry (atacarejo) opera com o conceito de "estoque-pulmão" integrado à área de vendas. Isso significa que gôndolas e porta-paletes de grande porte dividem o mesmo espaço físico por onde circulam milhares de clientes diariamente. A estabilidade dessas estruturas metálicas altas (que ultrapassam frequentemente 5 metros de altura) é o pilar fundamental para garantir a segurança das operações e a integridade de colaboradores e consumidores, seguindo as diretrizes técnicas da ABNT NBR 16259 e da NBR 8800.

1. Desafios Estruturais de Megalojas de Cash and Carry no MS

A arquitetura logística de um atacarejo impõe cargas mecânicas severas e ininterruptas sobre as estruturas metálicas. No salão de vendas de um atacarejo, os níveis inferiores das gôndolas servem para a exposição e autoatendimento de mercadorias fracionadas pelo consumidor comum. Enquanto isso, os níveis superiores (compostos por porta-paletes integrados pesados) sustentam paletes fechados de mercadorias em atacado, pesando frequentemente entre 1.000 kg e 1.500 kg por palete. Essa distribuição exige uma estrutura híbrida de altíssima rigidez que suporte tanto a flexão localizada das bandejas inferiores quanto o momento fletor e forças de compressão axial dos montantes verticais superiores.

No bairro Tiradentes, a nova unidade do Atacadão lidará com um fluxo massivo de abastecimento dinâmico. A movimentação constante de paleteiras elétricas e empilhadeiras retráteis para a reposição de mercadorias em altura introduz esforços dinâmicos de impacto acidental e vibração estática no esqueleto metálico. Se as gôndolas e porta-paletes não forem devidamente calculados por engenheiros calculistas credenciados com ART (Anotação de Responsabilidade Técnica), pequenas deformações plásticas nas colunas causadas por batidas de empilhadeiras podem se acumular, resultando no colapso repentino de múltiplos módulos de prateleira.

2. A Física dos Porta-Paletes de Alta Altura e Bitolas de Aço (NBR 16259)

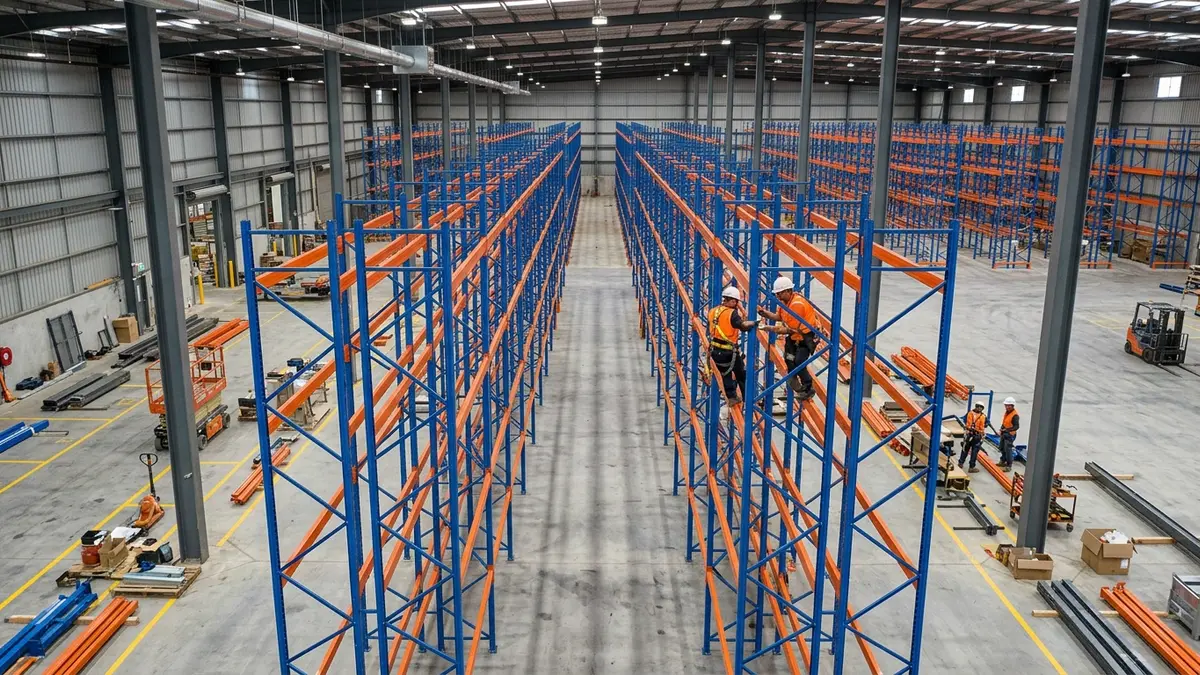

Para suportar com segurança as cargas de empilhamento de grandes atacarejos, a fabricação das estruturas metálicas deve empregar perfis de aço estrutural de alta resistência formados a frio, com espessuras de chapa de bitolas grossas (como chapas #12 e #14). A coluna vertical do porta-palete (montante) deve possuir uma geometria perfilada com múltiplas dobras de reforço interno para aumentar o momento de inércia do perfil e mitigar a flambagem localizada sob compressão estática. O travamento transversal e diagonal entre as colunas é feito por meio de montantes em treliça (compostos por diagonais e travessas formadas a frio), garantindo a estabilidade lateral (contraventamento em X ou K).

Sob a luz da norma reguladora ABNT NBR 16259, que rege o projeto de sistemas de armazenagem de aço reguláveis, todas as bases das colunas devem ser dotadas de sapatas metálicas de apoio com espessura mínima de 6 mm para distribuir a carga pontual no piso industrial de concreto do atacarejo. Essas sapatas devem ser chumbadas mecanicamente ao substrato de concreto com parabolts expansivos de dupla ancoragem ou chumbadores químicos de alta performance. Além disso, a ligação entre as vigas horizontais (longarinas) e as colunas metálicas verticais deve contar com conectores de garras robustos de encaixe rápido autocravante, reforçados obrigatoriamente com pinos ou travas físicas de segurança de aço zincado de alta dureza para evitar o desencaixe acidental das vigas durante a elevação de paletes pelas empilhadeiras.

3. Layout de Corredores e Proteção Física de Colunas no Tiradentes

O layout geométrico do salão de vendas e do estoque de retaguarda é decisivo para a prevenção de sinistros estruturais em Campo Grande. Para a nova megaloja do Tiradentes, os corredores de circulação principal de reposição pesada devem ser projetados com larguras mínimas variando de 2,80 metros a 3,50 metros. Essa dimensão generosa permite o raio de giro seguro de empilhadeiras retráteis e paleteiras elétricas sem que os garfos ou o corpo do veículo colidam contra os pés das estantes durante as manobras rápidas de reabastecimento.

Adicionalmente, a instalação de protetores de coluna e protetores de montante (defensas físicas) é um requisito de segurança obrigatório. Esses protetores, fabricados em chapa de aço pesada dobrada ou polímeros de engenharia de alta absorção de impacto, são fixados de forma independente no piso de concreto à frente de cada pilar metálico das estantes. Dessa forma, caso ocorra uma falha de manobra do operador do veículo de transporte de carga, o impacto físico inicial é integralmente absorvido pela defesa chumbada no concreto, protegendo a integridade mecânica da coluna estrutural portante do porta-palete de deformações ou torções perigosas.

Tabela Técnica: Parâmetros de Dimensionamento de Porta-Paletes de Alta Carga

A tabela a seguir apresenta os requisitos mecânicos de dimensionamento estrutural e segurança física para estocagem verticalizada em atacarejos:

Parâmetro Estrutural	Requisito Técnico Mínimo	Norma ABNT Correspondente	Função no Sistema de Armazenagem
Espessura de Chapa (Vigas e Colunas)	Chapa #12 (2,66 mm) a #14 (1,90 mm)	NBR 14762	Resistência ao cisalhamento e momentos de flambagem lateral.
Coeficiente de Segurança do Aço	1,65 a 2,00 vezes a carga nominal	NBR 8800	Prevenção contra sobrecargas repentinas e fadiga cíclica do metal.
Ancoragem de Sapatas no Concreto	Chumbadores mecânicos expansivos (M12x100)	NBR 16259	Impedir o tombamento lateral e deslocamento de base por choque.
Travamento de Vigas Longarinas	Garras com travas mecânicas de segurança duplas	NBR 16259	Evitar o desencaixe físico de vigas por impacto de empilhadeiras.
Deflexão Estática Admissível	L/200 da distância entre colunas verticais	NBR 16259	Limitar a curvatura elástica de vigas carregadas sem deformar.

Diretrizes Práticas para Gestão de Armazenagem em Megalojas

• Instalação de Placas Indicadoras de Carga (Load Signs): Afixar sinalização visível contendo o limite máximo de peso por nível e por vão de prateleira.
• Realização de Laudos de Inspeção Estrutural Periódicos (Anuais): Execução de ensaios não destrutivos de soldas e conexões metálicas para emissão de laudo de estabilidade.
• Uso Obrigatório de Para-Choques de Piso (Guardrails): Proteção contínua ao longo de todas as cabeceiras dos porta-paletes voltadas para os corredores.
• Treinamento e Reciclagem de Operadores de Empilhadeiras: Redução drástica da velocidade de tráfego nos corredores do salão durante o horário comercial.
• Proibição de Alterações de Layout Arbitrárias: NUNCA remaneje a altura de níveis de longarinas sem consultar o cálculo de estabilidade estrutural do fabricante.

"A implantação de uma megaloja de atacarejo como a unidade Tiradentes em Campo Grande exige uma abordagem técnica irretocável de engenharia mecânica. As estruturas verticais não são simples estantes; são edifícios de aço dentro de um ambiente compartilhado com milhares de pessoas. A correta especificação de chapas grossas formadas a frio, aliada ao chumbamento rigoroso de sapatas metálicas sob a NBR 16259 e ao uso de defensas físicas contra impacto, impede que acidentes de manobra evoluam para colapsos estruturais trágicos, assegurando a continuidade das operações no varejo sul-mato-grossense."
- Engenheiro Mecânico Calculista e Especialista em Estruturas de Armazenagem de MS, Campo Grande, MS

FAQ - Perguntas Frequentes sobre Engenharia de Armazenagem em Atacarejos

1. Por que o modelo de atacarejo exige estruturas de porta-paletes muito mais robustas que as gôndolas convencionais?

O atacarejo integra a área de venda física com o estoque de pulmão verticalizado no mesmo corredor. Isso significa que as gôndolas inferiores que expõem itens leves estão integradas fisicamente a colunas pesadas que suportam paletes industriais fechados com peso superior a 1.000 kg nos níveis elevados. Uma quebra de estrutura em gôndolas leves resulta em pequenas quedas, enquanto o colapso de um porta-palete de atacarejo envolve toneladas de aço e mercadorias despencando de grande altura no salão de compras.

2. O que a norma ABNT NBR 16259 especifica sobre a ancoragem das sapatas metálicas das colunas?

A norma NBR 16259 exige que todas as colunas estruturais portantes de aço tenham sapatas de aço soldadas ou aparafusadas em sua base para a distribuição correta da força de compressão no solo. A norma obriga que essas sapatas sejam chumbadas mecanicamente ao concreto do piso industrial do galpão usando chumbadores mecânicos de expansão ou chumbadores químicos de alta resistência mecânica, impedindo movimentos horizontais e rotações que possam comprometer a verticalidade de prateleiras carregadas.

3. Como os protetores de coluna fixados no piso de concreto reduzem riscos de acidentes com empilhadeiras?

Os protetores de coluna (defensas metálicas ou plásticas) são chumbados de forma isolada no concreto, sem contato físico direto com os perfis de aço do porta-paletes. Quando uma empilhadeira ou paleteira colide acidentalmente no corredor, o impacto da colisão física é transmitido integralmente ao piso de concreto e dissipado através dos parabolts do protetor. Isso poupa as colunas portantes do rack metálico de qualquer amassamento estrutural ou desalinhamento que causaria a perda de rigidez e risco de flambagem.
