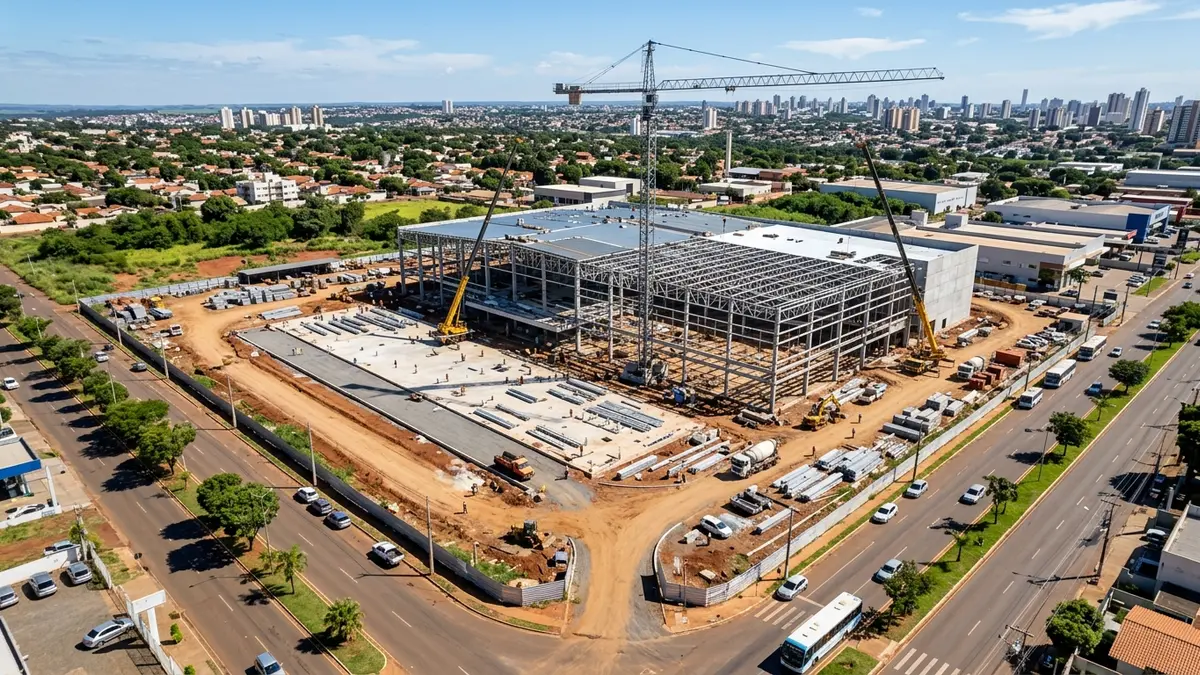

Estudo de Impacto de Vizinhança (EIV) e Engenharia Logística do Novo Atacadão no Tiradentes, Campo Grande

O desenvolvimento urbano e a expansão do varejo de autosserviço em Campo Grande têm exigido soluções de engenharia cada vez mais sofisticadas. Um exemplo marcante desse cenário é a implantação da nova unidade de atacarejo da rede Atacadão (projeto denominado CG5) na Avenida Ministro João Arinos, localizada no bairro Tiradentes. Por se tratar de um empreendimento de grande porte com forte poder de atração de tráfego, o projeto foi submetido a um rigoroso escrutínio municipal por meio do Estudo de Impacto de Vizinhança (EIV), regulamentado pela Planurb (Agência Municipal de Meio Ambiente e Planejamento Urbano). A integração entre a engenharia logística e as exigências do EIV é fundamental para mitigar impactos ambientais e viários, garantindo o funcionamento harmônico da unidade na região.

1. O Estudo de Impacto de Vizinhança (EIV) como Vetor do Projeto Logístico

O Estudo de Impacto de Vizinhança (EIV) é um instrumento de planejamento urbano instituído pelo Estatuto da Cidade e incorporado ao Plano Diretor de Campo Grande. Para a nova loja do Atacadão no Tiradentes, o EIV determinou diretrizes rígidas para evitar que o fluxo de veículos pesados comprometesse a fluidez da Avenida Ministro João Arinos, que serve como uma das principais rotas de ligação com a BR-262 e a saída para Três Lagoas. A engenharia logística teve de projetar soluções que resolvessem de forma integrada os gargalos de circulação externa e interna, impedindo o acúmulo de carretas na via pública.

Sob a fiscalização de órgãos de trânsito locais e do CREA-MS, o projeto logístico foi desenhado para internalizar totalmente a fila de espera de caminhões de abastecimento. Isso evitou que carretas de grande porte ficassem estacionadas nas margens da avenida, o que prejudicaria a segurança dos motoristas de veículos de passeio e pedestres na região. O estudo avaliou variáveis de ruído, geração de resíduos sólidos, impermeabilização do solo e alteração do tráfego urbano local, resultando em uma planta de implantação que otimiza a logística de abastecimento de forma sustentável.

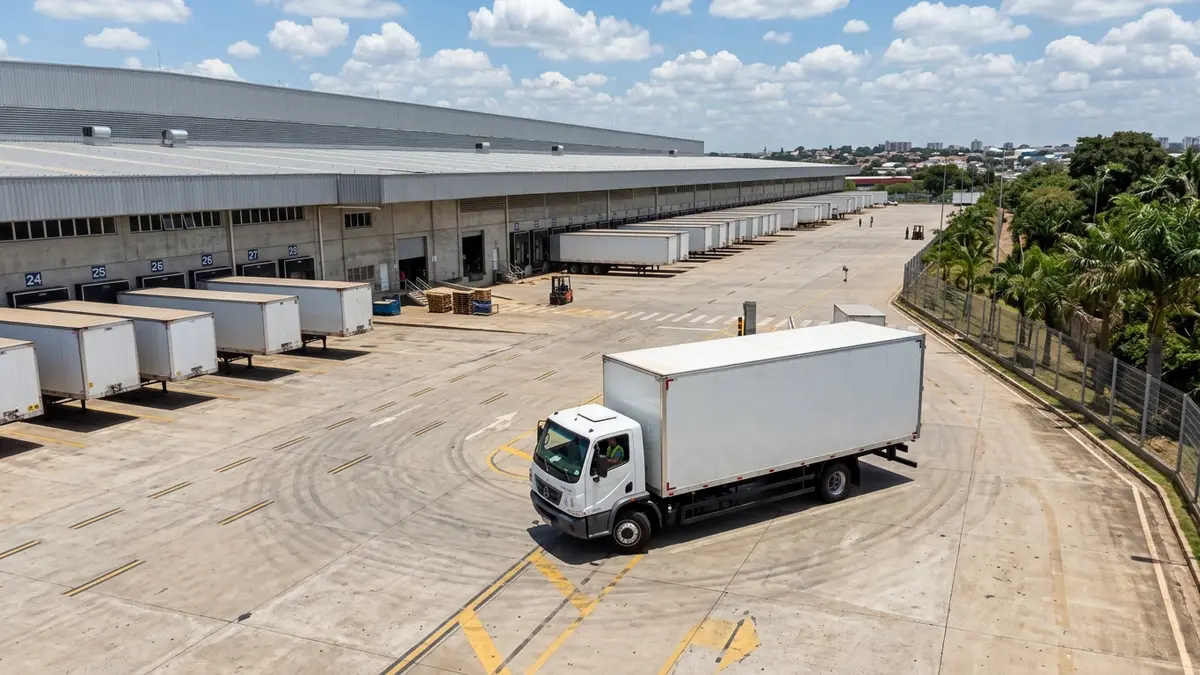

2. Dimensionamento de Pátio de Manobras para Veículos Bitrem

A frota de abastecimento de um atacarejo desse porte inclui caminhões articulados pesados do tipo bitrem e rodotrem (comprimentos que variam de 19,80 m a 30,00 m). O dimensionamento geométrico do pátio de manobras foi calculado com base no raio de giro livre mínimo exigido para essas composições. Para carretas do tipo bitrem de 9 eixos, o raio mínimo de giro interno gira em torno de 12,5 a 14,5 metros. A engenharia utilizou softwares de simulação dinâmica de trajetórias, como o AutoTURN, para garantir que as manobras de acoplamento e desacoplamento nas docas ocorressem sem o risco de colisão física com estruturas ou outros veículos estacionados.

Além da geometria, o pavimento do pátio foi dimensionado para suportar cargas por eixo de até 10 toneladas, em conformidade com o regulamento do Departamento Nacional de Infraestrutura de Transportes (DNIT). Utilizou-se pavimentação em Concreto Betuminoso Usinado a Quente (CBUQ) com espessura de capa asfáltica reforçada ou placas de concreto armado com espessura mínima de 22 cm nas zonas de maior esforço tangencial, como as áreas de frenagem e curvas fechadas em frente às docas de recebimento. Essa infraestrutura previne deformações plásticas e patologias asfálticas precoces (como trilhas de roda e afundamentos de base), comuns no clima quente e chuvoso de Campo Grande.

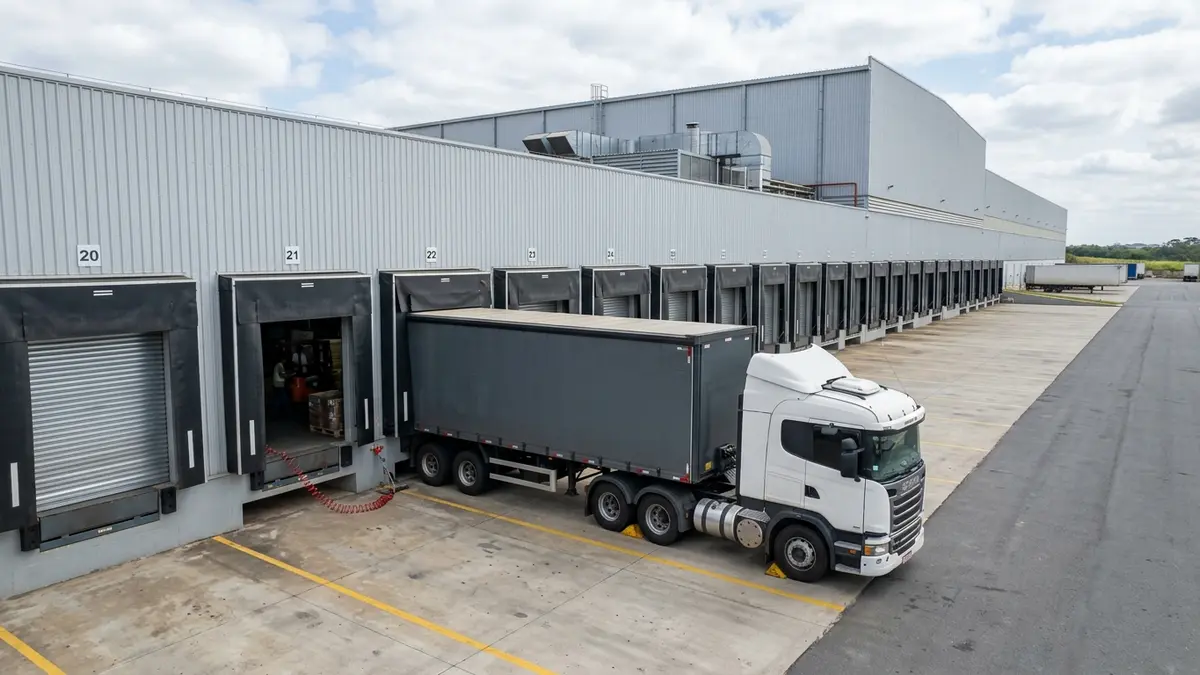

3. Engenharia de Docas e Fluxo Interno de Abastecimento Vertical

O recebimento de mercadorias no Atacadão Tiradentes conta com docas elevadas munidas de niveladoras hidráulicas de rampa, permitindo compensar a diferença de altura entre a carroceria dos caminhões e o piso do depósito (geralmente fixado a 1,20 m ou 1,30 m do solo). As niveladoras facilitam o tráfego contínuo de paleteiras elétricas e empilhadeiras patoladas, agilizando o ciclo de descarga. O projeto das docas atende de forma estrita às regras ergonômicas de segurança física estabelecidas pela NR-17 (Ergonomia) e pela NR-11 (Transporte, Movimentação, Armazenagem e Manuseio de Materiais), minimizando o esforço físico repetitivo dos operadores de carga.

No salão de vendas e no estoque integrado do tipo *cash and carry*, o abastecimento verticalizado foi otimizado através de racks porta-paletes integrados. Esses sistemas utilizam montantes de aço estrutural com alta espessura de chapa e longarinas tubulares robustas calculadas para suportar pesos nominais elevados (cerca de 1.200 kg a 1.800 kg por palete). As colunas metálicas foram fixadas ao piso de concreto armado através de chumbadores químicos ou mecânicos do tipo parabolt de alta performance, garantindo estabilidade e impedindo tombamentos em caso de abalos térmicos ou choques físicos acidentais de empilhadeiras, em total consonância com a norma **ABNT NBR 16259** (Sistemas de Armazenagem de Aço) e fiscalizadas pelo Corpo de Bombeiros Militar de Mato Grosso do Sul (CBMMS).

Tabela Técnica: Parâmetros Logísticos e Estruturais sob Exigências do EIV

A tabela a seguir apresenta os principais requisitos técnicos adotados no projeto do Atacadão Tiradentes para compatibilizar a operação logística com as metas de vizinhança e segurança:

Subsistema Logístico	Parâmetro Técnico Adotado	Objetivo Operacional	Exigência / Norma Associada	Impacto Urbano Controlado
Pátio de Manobras	Raio de giro mínimo de 15,0 m (AutoTURN)	Movimentação de bitrens de até 30 metros	EIV Planurb / Normas DNIT	Prevenção de lentidão na Av. Ministro João Arinos
Pavimentação Logística	Concreto armado de 22 cm (Fck 35 MPa)	Resistência ao tráfego pesado e fadiga de solo	ABNT NBR 6118 / Projetos de Pavimentos	Evita buracos e poeira nas vias circundantes
Docas de Descarga	Niveladoras eletro-hidráulicas automáticas	Descarga rápida e ergonomia dos operadores	NR-11 e NR-17 do Ministério do Trabalho	Redução do ruído noturno nas vizinhanças
Armazenagem Vertical	Porta-paletes integrados chumbados	Aproveitamento vertical e estoque-pulmão integrado	ABNT NBR 16259 / ART do CREA-MS	Otimização do pé-direito e redução da área de solo necessária
Proteção de Colunas	Guard rails em chapa de aço de 8 mm de espessura	Absorção de colisões de empilhadeiras	Especificações do CBMMS / NBR 8800	Prevenção de colapso estrutural e sinistros comerciais

Diretrizes Práticas de Engenharia e Operação Logística

• Instalação de Sinalização Semafórica de Docas: Luzes verdes e vermelhas integradas ao sistema de nivelamento para avisar os motoristas se a rampa está recolhida ou acoplada.
• Colocação de Barreiras Acústicas e Cortinas de Vento: Barreiras localizadas próximas às docas para reduzir a propagação de ruídos de motores a diesel em direção às áreas residenciais vizinhas.
• Utilização de Chumbadores Mecânicos de Alta Performance: Garantir que todos os montantes do porta-paletes do salão de vendas recebam sapatas de fixação dupla chumbadas no piso com torque aferido por torquímetro.
• Realização de Auditorias Visuais e de Prumo de Racks: Contratar engenheiros para emitir laudos de conformidade com prumo a laser pós-carregamento inicial de estoque, recolhendo a correspondente ART do Crea-MS.
• Implantação de Stop-Paletes nas Longarinas Traseiras: Prevenir que paletes sejam empurrados contra fiações elétricas, tubulações de sprinklers ou paredes divisórias durante as manobras.

"A implantação do novo Atacadão na Avenida Ministro João Arinos, sob as exigências do EIV aprovado pela Planurb, estabelece um marco de compatibilização urbana em Campo Grande. A engenharia logística moderna não se limita ao espaço interno do galpão; ela precisa prever o comportamento das grandes carretas de abastecimento desde a entrada na via pública. Dimensionar o pátio com placas de concreto de alta resistência estrutural e pavimentação asfáltica robusta para suportar o peso e as curvas fechadas de bitrens de 9 eixos é crucial. Da mesma forma, garantir que a estocagem vertical esteja em total conformidade com a ABNT NBR 16259 e chumbada de forma a resistir a colisões acidentais é o que protege os clientes, a vizinhança e a operação no Mato Grosso do Sul."
- Diretor Técnico de Engenharia Logística e Infraestrutura Viária do MS, Campo Grande, MS

FAQ - Perguntas Frequentes sobre Projetos de EIV e Logística Comercial

1. Quais as principais exigências do Estudo de Impacto de Vizinhança (EIV) para grandes atacarejos em Campo Grande?

Em Campo Grande, a Planurb exige que grandes empreendimentos comerciais apresentem um estudo detalhado que inclua a mitigação de impactos no tráfego local, medidas de controle de poluição sonora nas docas de carga durante o período noturno, e o tratamento adequado de drenagem pluvial para evitar inundações. O EIV também avalia o impacto na rede de serviços públicos locais e a necessidade de readequação de cruzamentos e semáforos adjacentes. A contratação de engenheiros devidamente registrados no CREA-MS para a coordenação desses laudos e implantação das compensações viárias é um requisito de conformidade obrigatório.

2. Como a NBR 16259 e o Corpo de Bombeiros de MS regulam a montagem de porta-paletes no varejo integrado?

A norma brasileira ABNT NBR 16259 estabelece as metodologias de cálculo estrutural, limites de deflexão de longarinas e requisitos de ancoragem de racks metálicos industriais em aço. O Corpo de Bombeiros Militar do Mato Grosso do Sul (CBMMS) fiscaliza ativamente essas estruturas durante as vistorias de liberação de alvarás de funcionamento, exigindo que os sistemas de estocagem de alta capacidade contem com Anotação de Responsabilidade Técnica (ART) de montagem, proteções contra colisões mecânicas, distanciamento adequado das tubulações de incêndio e garantia de prumo perfeitamente vertical.

3. Qual a importância do uso de simuladores de trajetória como o AutoTURN no projeto de pátios de manobras logísticos?

Os simuladores de trajetória horizontal como o AutoTURN permitem que a equipe de engenheiros projete de forma precisa a largura de vias de acesso internas e o ângulo de curvatura de esquinas e desvios de tráfego, simulando a varredura física que carretas articuladas (como rodotrens e bitrens) realizam nas curvas. Esse desenho preciso evita que os caminhões invadam calçadas, encostem em postes elétricos ou batam em colunas dos galpões de docas comerciais do atacarejo. Isso assegura fluidez operacional interna e segurança pública externa sob as exigências municipais.
