Rigidez Agesul no MS: Laudos de Integridade Mecânica e Inspeção de Porta-Paletes

A cultura de conformidade técnica e a rigidez nas auditorias de engenharia civil atingiram patamares de excelência em Mato Grosso do Sul. Esse movimento é capitaneado pela atuação da Agência Estadual de Empreendimentos de MS (Agesul), cujos rígidos critérios de fiscalização em contratos de obras públicas e infraestrutura estadual estabeleceram um padrão de qualidade que foi assimilado pelo setor de logística e armazenamento privado. Redes de atacarejo, armazéns alfandegários, portos secos e centros de distribuição em Campo Grande, Dourados e Três Lagoas são impulsionados a manterem suas estruturas operacionais em perfeita conformidade técnica. A premissa central de segurança reside na elaboração periódica de Laudos de Integridade Mecânica para porta-paletes e sistemas de racks industriais, atestando de forma científica a estabilidade de prumos verticais, a rigidez de vigas horizontais e a integridade de soldas estruturais.

1. A Agesul e a Cultura de Rigor Técnico Estrutural no MS

A Agesul atua como o órgão fiscalizador de obras públicas rodoviárias, civis e de saneamento em Mato Grosso do Sul, exigindo ensaios mecânicos contínuos para homologação de estruturas de concreto e aço. Esse elevado nível de controle influenciou os fundos de investimentos logísticos e as redes comerciais privadas do estado, que passaram a reproduzir o mesmo rigor em seus armazéns centrais. A tolerância para improvisações estruturais é nula.

Do ponto de vista legal e civil coordenado pelo CREA-MS, o funcionamento de um centro de distribuição exige que todos os ativos de estocagem vertical disponham de prontuários de cálculo estrutural de fábrica e laudos de integridade. As fiscalizações de licenciamento predial conduzidas pelo Corpo de Bombeiros de MS (CBMMS) exigem a apresentação desse dossiê técnico atualizado anualmente para a liberação de alvarás contra incêndio, prevenindo acidentes Posturais auditados pelas equipes do PROCON/MS.

2. O Laudo de Integridade Mecânica: Prumos, Vigas e Soldas

O Laudo de Integridade Mecânica é o diagnóstico técnico circunstanciado emitido após uma auditoria presencial detalhada em todas as estantes metálicas de carga pesada. O engenheiro civil ou mecânico inspetor baseia suas análises nas normas brasileiras **ABNT NBR 16259** (Projeto de Sistemas de Armazenagem de Aço) e **NBR 15524** (Inspeção Técnica de Racks).

Os principais parâmetros estruturais auditados no laudo de integridade incluem:

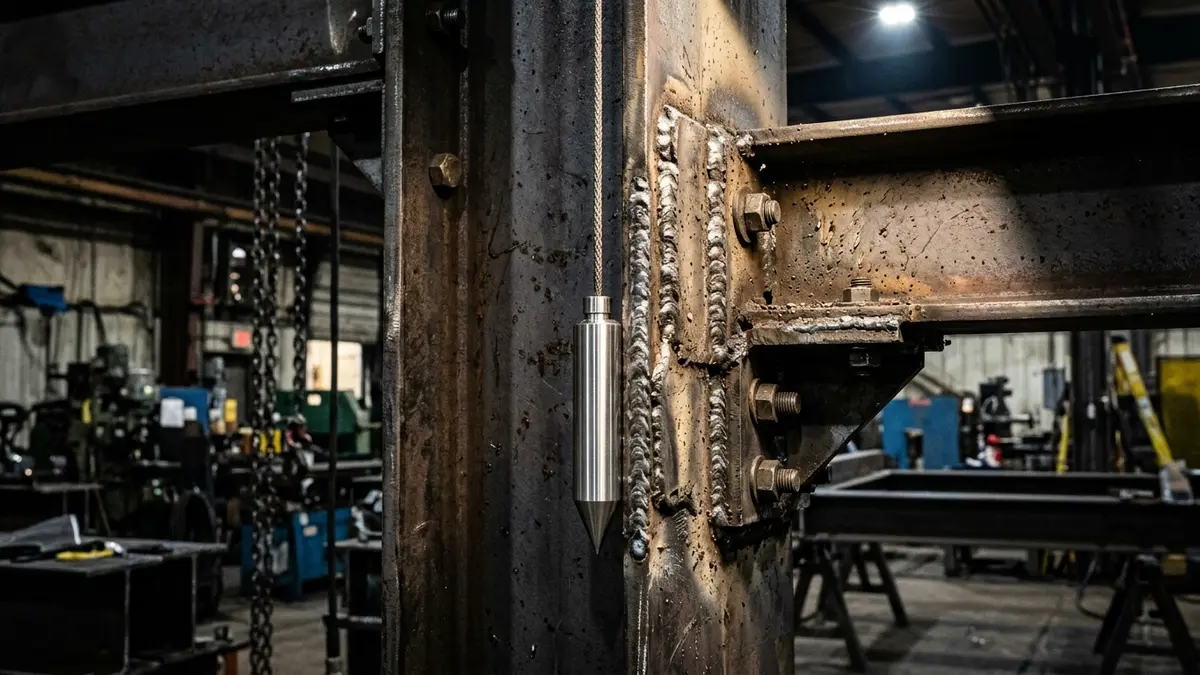

1. Desvio Vertical de Prumo de Colunas (Limite H/500): Medição geométrica com prumo laser de precisão. O desvio vertical da coluna carregada não pode exceder H/500. Inclinações maiores geram forças excêntricas que induzem flambagem lateral.

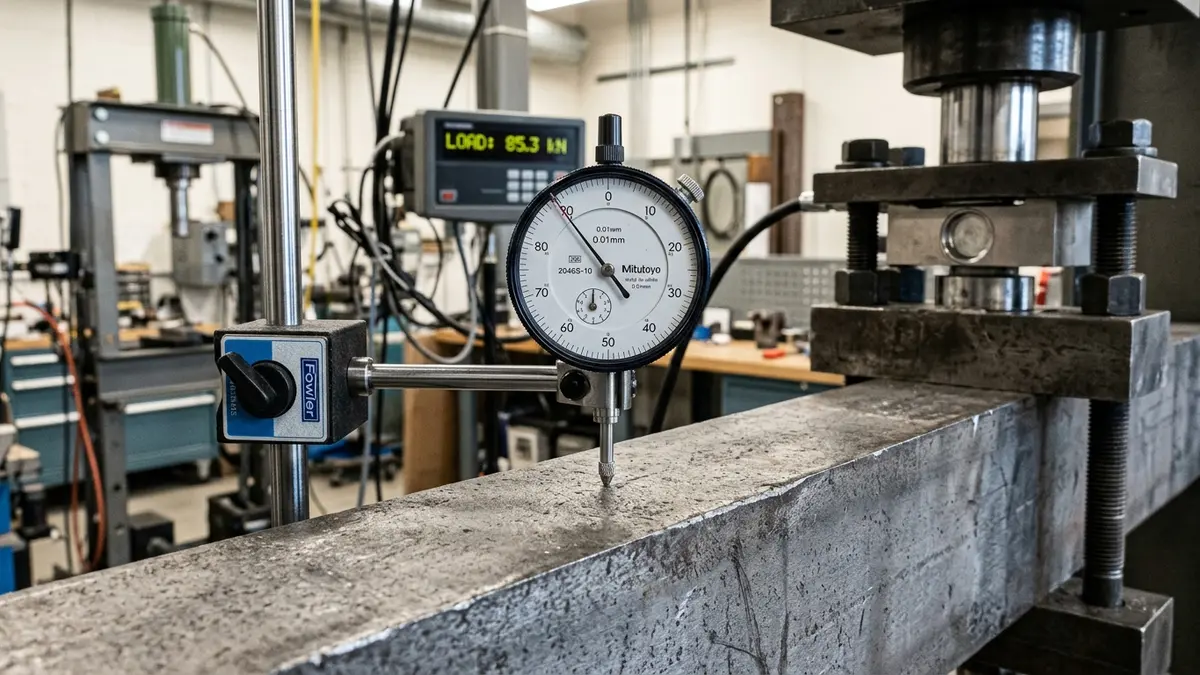

2. Deflexão Horizontal de Longarinas (Limite L/200): As vigas horizontais flexionam (dobram) sob carga normal. A flecha de deformação elástica máxima não pode exceder L/200 da largura do vão. Deformações maiores indicam sobrecarga ou fadiga metálica.

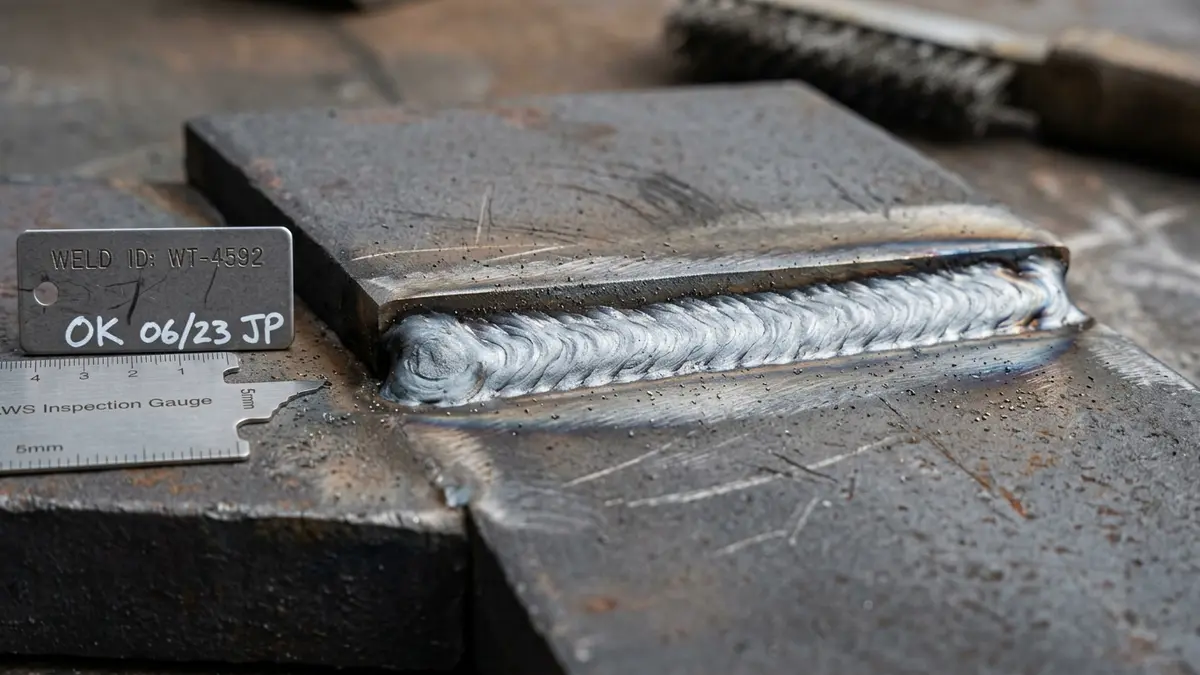

3. Ensaios Não Destrutivos (END) de Soldas de Conector: Análise das soldas que unem a garra de encaixe ao corpo da longarina. O uso de ensaios de **líquido penetrante (LP)** detecta micro-fissuras invisíveis provocadas por impactos constantes de garfos de empilhadeiras.
4. Integridade de Pinos de Trava e Ancoragens: Verificação física se 100% dos conectores dispõem de pinos de segurança ativos e se as colunas estão chumbadas ao piso com parabolts de torque controlado de 1/2" no concreto de base fck = 30 MPa.

3. Processos de Inspeção e Emissão de ART no Crea-MS

O processo de emissão do Laudo de Integridade Mecânica inicia-se com o mapeamento visual (inspeção de primeiro nível) conduzido por técnicos de segurança, registrando amassamentos em colunas inferiores a 6,0 mm em vãos verticais de 1,00 m. Danos superiores exigem o isolamento e descarregamento imediato do nível de estocagem.

A auditoria de engenharia (inspeção de segundo e terceiro nível) realiza medições geométricas de prumo com precisão milimétrica e ensaios metalúrgicos de raiz de soldas. A validade jurídica e civil do laudo perante o CBMMS, prefeituras municipais e seguradoras depende obrigatoriamente do recolhimento de **Anotação de Responsabilidade Técnica (ART)** junto ao conselho regional do Crea-MS. A ART é o documento legal que atesta que o responsável técnico possui competência profissional para calcular a estabilidade mecânica estática do CD, garantindo compliance.

Tabela Técnica: Matriz de Parâmetros de Inspeção sob NBR 16259 e NBR 15524

A tabela a seguir apresenta os limites de controle de deformação mecânica e requisitos de conformidade exigidos para a emissão de laudos de estabilidade no Mato Grosso do Sul:

Componente Mecânico da Estrutura	Limite de Conformidade Admissível (ABNT)	Zona de Alerta (Exige Correção)	Ação Corretiva Imediata (Risco Crítico)	Norma Reguladora Associada
Desvio de Prumo Vertical de Coluna	Menor que H/500 da altura total do montante	Entre H/500 e H/350 (Exige ajuste de calços)	Superior a H/350 (Esvaziamento imediato da seção)	ABNT NBR 15524 (Inspeção)
Deflexão Vertical de Longarinas (Flecha)	Menor que L/200 do comprimento livre da viga	Entre L/200 e L/100 (Exige redução de carga)	Superior a L/100 (Retirar carga / Deformação permanente)	ABNT NBR 16259 (Sistemas de Aço)
Amassamento de Perfil de Coluna	Deformação residual menor que 3,0 mm	Deformação residual entre 3,0 mm e 6,0 mm	Superior a 6,0 mm (Exige substituição de coluna)	ABNT NBR 15524 / NBR 14762
Trincas em Cordões de Solda de Garras	Zero trincas superficiais (Ensaio LP OK)	Porosidades superficiais sem trincas de fusão	Constatação de trincas de fusão (Troca de longarina)	AWS D1.1 / ABNT NBR 8800
Acessibilidade de Vão de Corredor	Largura livre mínima desimpedida de 1,20 m	Corredor estreitado pontualmente por pallets soltos	Vão livre inferior a 1,20 m por barreiras de racks	ABNT NBR 9050 (Acessibilidade)

Diretrizes Práticas para Gestão de Integridade de Porta-Paletes

• Instalar Protetores de Coluna Metálicos nas Bases dos Montantes: Vedar e blindar as colunas contra impactos diretos de empilhadeiras.
• Realizar Ensaios de Líquido Penetrante Anual em Conectores: Monitorar o surgimento de fadigas de solda sob cargas dinâmicas de CD.
• Fixar Placas de Capacidade Máxima nos Topos dos Racks: Indicar de forma visível a carga admissível nominal por par de longarina.
• Verificar o Nivelamento de Sapata pós-Carregamento Inicial: Conferir o torque dos parabolts chumbados no concreto após carregamento.
• Manter ART de Laudo Técnico na Recepção do Galpão: Garantir que o prontuário civil esteja disponível para fiscalizações prediais.

"A rigidez e os padrões técnicos exigidos nas fiscalizações de infraestrutura urbana da Agesul em Mato Grosso do Sul estabeleceram um elevado patamar de compliance no setor de armazenagem privada. Operar centros de distribuição com racks porta-paletes carregados com toneladas de mercadorias aéreas sem dispor de Laudos de Integridade Mecânica periódicos é um risco de colapso físico inadmissível em Campo Grande. O controle de prumos verticais abaixo de H/500 sob a NBR 15524, as deflexões de longarinas controladas sob a NBR 16259 e os ensaios não destrutivos de líquido penetrante em soldas de conectores sob a NBR 8800 são os únicos caminhos técnicos válidos. Esse prontuário, registrado com ART ativa no Crea-MS, confere segurança jurídica perante o CBMMS e protege a empresa de multas do PROCON/MS."
- Engenheiro de Estruturas Metálicas e Inspetor de Integridade Metalúrgica de MS, Campo Grande, MS

FAQ - Perguntas Frequentes sobre Rigidez Agesul, Laudos de Integridade e Porta-Paletes

1. De que forma o rigor fiscalizador da Agesul em obras públicas influencia a segurança de depósitos privados no MS?

O rigor de controle de ensaios e laudos técnicos exigido pela Agesul em contratos de gestão e obras públicas rodoviárias e civis disseminou uma cultura de conformidade de engenharia no MS. Esse benchmark foi adotado pelo setor logístico privado (centros de distribuição de redes de supermercados e depósitos industriais), que passou a exigir laudos de estabilidade mecânica e ensaios metalúrgicos não destrutivos para atestar a solidez civil de suas instalações físicas.

2. O que é o Laudo de Integridade Mecânica para racks porta-paletes e quais normas ABNT determinam seus parâmetros?

O Laudo de Integridade Mecânica é o documento de diagnóstico de engenharia que atesta as condições físicas estruturais de estantes industriais pesadas de armazenagem. Ele é elaborado com base nas normas ABNT NBR 16259 (especificações de cálculo de sistemas de aço) e NBR 15524 (regras de inspeção e tolerâncias geométricas). O laudo afere se os montantes e vigas operam dentro dos limites elásticos do metal sem riscos de fadigas em soldas e colapso por flambagem.

3. Como o Corpo de Bombeiros de MS (CBMMS) e o Crea-MS licenciam depósitos com racks verticais porta-paletes?

O Corpo de Bombeiros de MS (CBMMS) exige a apresentação de laudos técnicos de estabilidade mecânica das estruturas de armazenagem aéreos antes de emitir ou renovar o alvará de funcionamento contra incêndio e pânico (Vistoria de Liberação). O Crea-MS exige o registro e pagamento da Anotação de Responsabilidade Técnica (ART) do laudo assinado pelo engenheiro civil responsável pelos ensaios geométricos de prumo vertical e ensaios metalúrgicos.
