Polo de Três Lagoas: Armazenamento Vertical de Alta Densidade com Dupla Profundidade

O município de Três Lagoas, situado na divisa leste de Mato Grosso do Sul, consolidou-se mundialmente como a "Capital Mundial da Celulose". Impulsionada pelas atividades de gigantes industriais como a Suzano e a Eldorado Brasil, a cidade tem vivenciado um expressivo boom demográfico e comercial nas últimas décadas, atraindo novos centros de distribuição de mantimentos, redes de atacarejos e depósitos de insumos industriais. Diante da necessidade de armazenar grandes volumes de cargas densas — que englobam bobinas de papel, produtos de higiene de alta rotatividade e mantimentos secos — a engenharia de layouts logísticos exige a adoção de sistemas de estocagem de alta densidade. O sistema de porta-paletes de dupla profundidade (Double Deep) surge como a solução técnica ideal para maximizar o aproveitamento cúbico do galpão comercial em Três Lagoas, aliando eficiência operacional e segurança estrutural.

1. O Boom Industrial de Três Lagoas e a Demanda Logística

O desenvolvimento industrial de Três Lagoas gerou um efeito cascata no comércio varejista e atacadista da Costa Leste do estado. Com o aumento na geração de empregos e na massa salarial local, o consumo de alimentos, produtos de limpeza e bazar registrou taxas de crescimento aceleradas. Para manter o abastecimento contínuo de lojas locais e de municípios vizinhos (como Selvíria, Brasilândia e Paranaíba), as redes atacadistas precisaram expandir rapidamente suas áreas físicas de estoque sem incorrer na compra de terrenos comerciais adicionais, cujos valores estão inflacionados na região.

A otimização tridimensional de galpões tornou-se a prioridade das equipes de engenharia. Em depósitos logísticos tradicionais que utilizam porta-paletes seletivos convencionais (profundidade simples), cerca de 50% da área horizontal do solo é consumida exclusivamente por corredores de circulação para empilhadeiras. Para reduzir essa pegada de solo ineficiente e aumentar a capacidade de armazenamento por metro quadrado, a engenharia de layouts especifica sistemas de alta densidade física que limitem as vias de tráfego interno ao mínimo indispensável, sob a rigorosa fiscalização do CREA-MS e órgãos municipais.

2. Engenharia de Layout: O Sistema Porta-Paletes de Dupla Profundidade

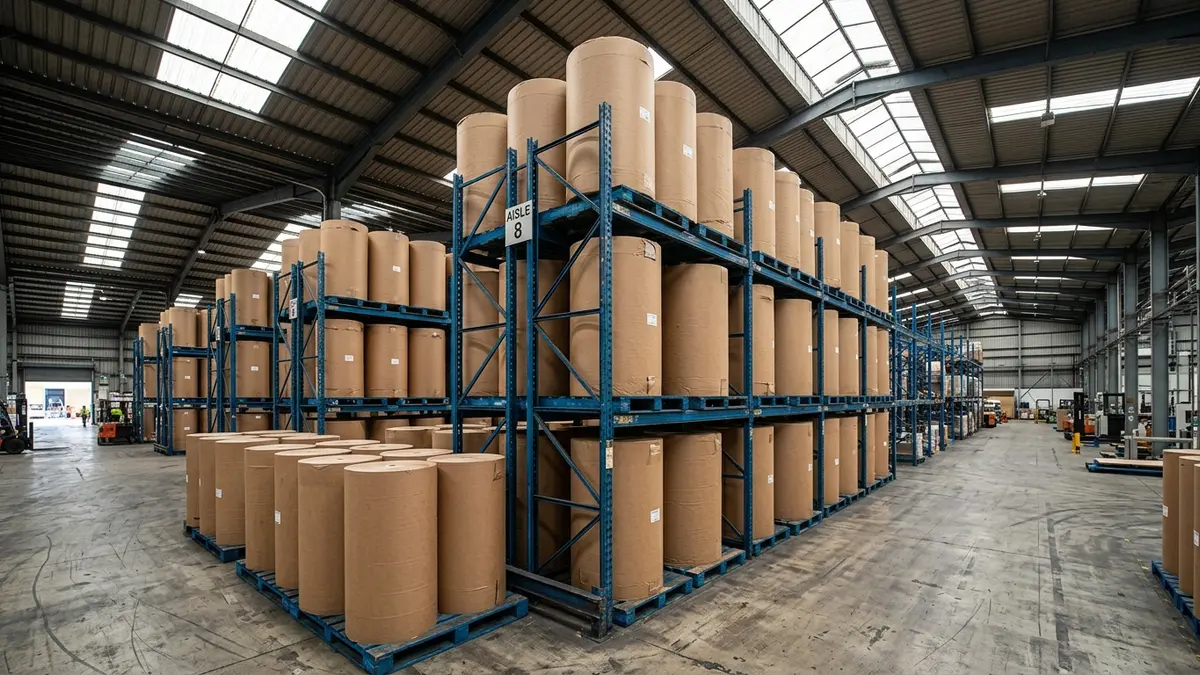

O sistema porta-paletes de dupla profundidade (Double Deep) é configurado pelo posicionamento de duas fileiras de estantes simples instaladas de forma contígua em par, de modo que cada viga horizontal de apoio (longarina) receba dois paletes em profundidade a partir do mesmo corredor de acesso operacional. Ao centralizar as estantes em conjuntos de face dupla de quatro paletes (dois acessados por um corredor e dois pelo corredor oposto), o layout elimina a necessidade de um corredor de tráfego a cada duas fileiras, resultando em um ganho de área estocagem cúbica que pode atingir de **30% a 40%** na mesma pegada de solo.

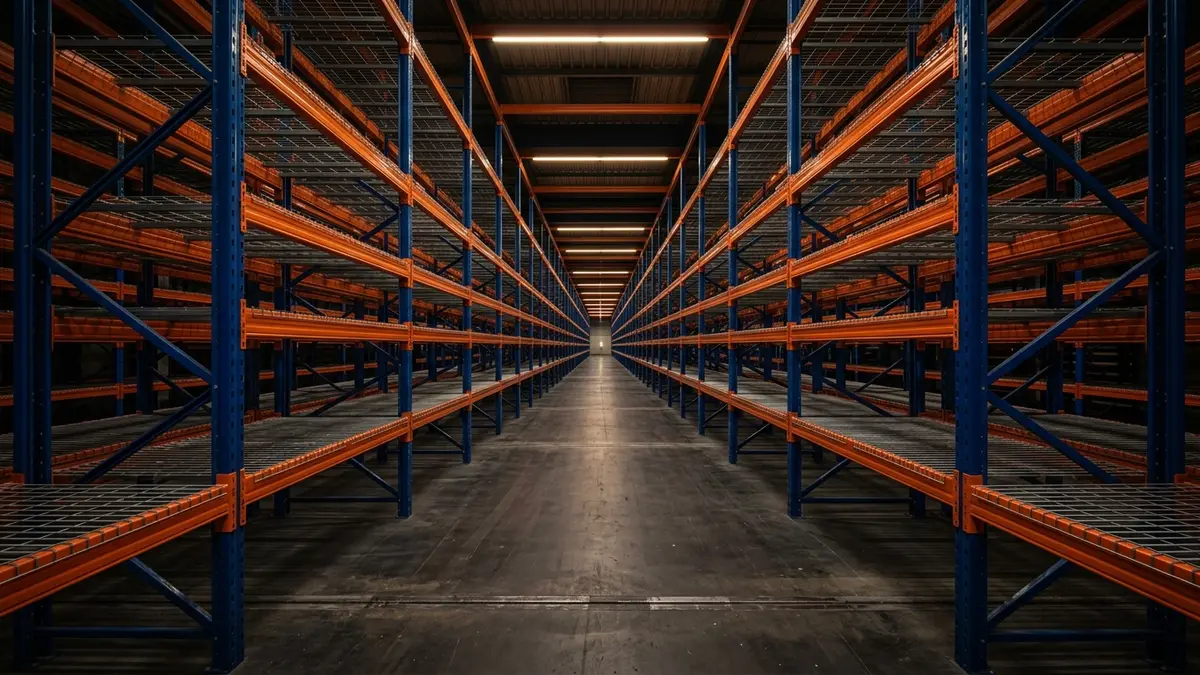

Contudo, a operação de um sistema Double Deep exige equipamentos de movimentação específicos. As empilhadeiras convencionais não possuem garfos longos o suficiente para alcançar o palete traseiro (segunda profundidade). A logística exige o emprego de **empilhadeiras retráteis pantográficas ou com garfos telescópicos telescópicos**. O operador estende mecanicamente o braço articulado (pantógrafo) da máquina para introduzir ou retirar o palete do nível de fundo, exigindo um planejamento preciso de largura livre do corredor operacional de no mínimo **2,80 m a 3,20 m**, respeitando as rotas de fuga regulamentadas pelo Corpo de Bombeiros Militar do Mato Grosso do Sul (CBMMS).

3. Especificações Estruturais e de Segurança sob as Normas ABNT

Do ponto de vista mecânico e de segurança física estrutural, os porta-paletes Double Deep são submetidos a forças de excentricidade de carga e a momentos fletores muito superiores aos sistemas seletivos comuns. No momento em que a empilhadeira pantográfica estende o braço carregado com 1.200 kg para colocá-lo na segunda profundidade, o centro de gravidade da máquina se desloca para frente, exercendo pressões localizadas dinâmicas elevadas sobre o solo e induzindo esforços de torção horizontal nas vigas longarinas do rack.

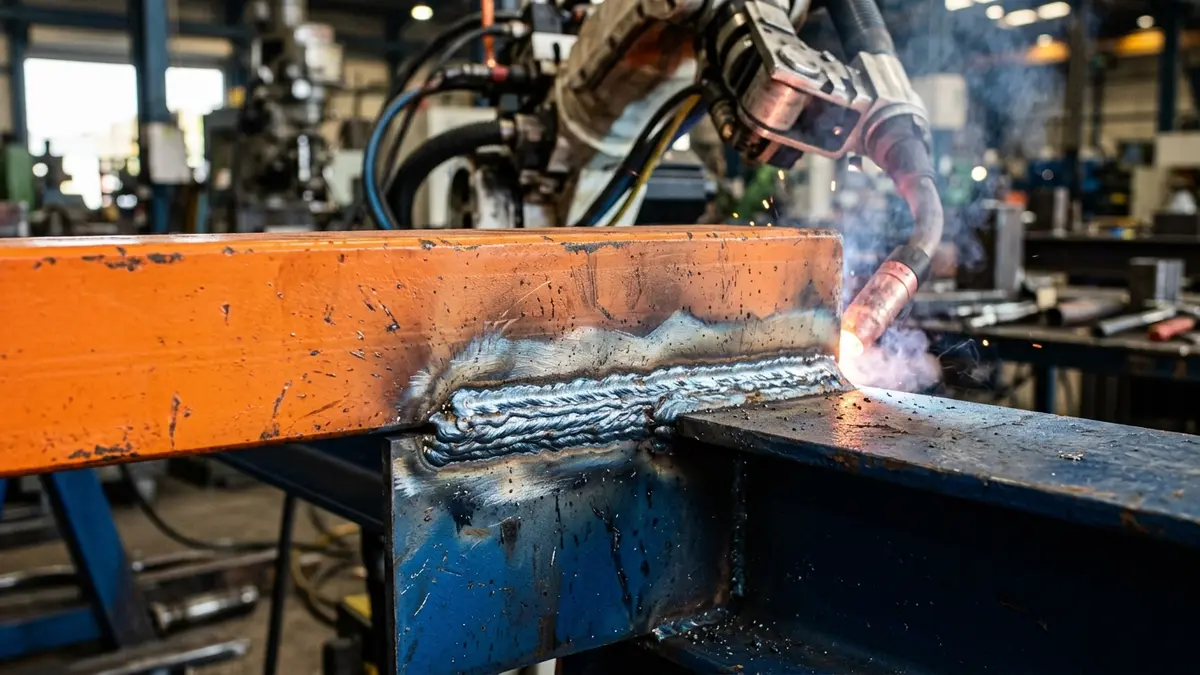

A especificação mecânica das longarinas e colunas metálicas deve seguir de forma rigorosa as regras da norma **ABNT NBR 16259** (Sistemas de Armazenagem de Aço) e da **NBR 8800** (Projeto de Estruturas de Aço). As vigas horizontais devem possuir perfis tubulares reforçados e estarem equipadas com **pinos de segurança redundantes** nos conectores de garra para impedir o desencaixe acidental em altura. Além disso, a sapatas das colunas devem possuir placas de aço carbono grossas fixadas no piso industrial de concreto armado através de chumbadores químicos ou mecânicos parabolts de 1/2". O nivelamento vertical milimétrico (prumo) do sistema de dupla profundidade é crítico: qualquer desvio de prumo superior a H/500 (relação de altura sob a NBR 15524) pode causar inclinações excessivas e a flambagem lateral da coluna de aço sob fadiga, gerando riscos de colapso, monitorados pelas relações de consumo pelo PROCON/MS.

Tabela Técnica: Porta-Palete Seletivo versus Porta-Palete Double Deep

A tabela a seguir apresenta uma comparação geométrica e operacional entre a estocagem seletiva de profundidade simples e o sistema Double Deep de alta densidade para o polo de Três Lagoas:

Parâmetro de Engenharia	Porta-Palete Seletivo Convencional	Porta-Palete Dupla Profundidade (Double Deep)	Objetivo Operacional e Mecânico	Norma ABNT / Requisito Associado
Densidade de Armazenagem	Baixa-Média (1 palete por viga por face)	Alta (2 paletes por viga por face)	Otimização volumétrica do galpão comercial	Projeto Logístico de TCO / ROI
Largura do Corredor de Tráfego	2,60 m a 2,80 m (Empilhadeira retrátil simples)	2,80 m a 3,20 m (Exige raio de manobra maior)	Espaço livre para curvas de empilhadeiras pantográficas	ABNT NBR 9050 / IT CBMMS
Equipamento de Operação	Empilhadeira retrátil comum ou elétrica simples	Empilhadeira com garfos telescópicos ou pantógrafo	Alcance do palete posicionado na segunda profundidade	Especificações Técnicas do Fabricante
Esforços Estruturais	Cargas predominantemente axiais (verticais)	Cargas axiais com torção e flexão excêntricas	Estruturas dimensionadas para momentos fletores	ABNT NBR 16259 / NBR 8800
Dispositivos de Segurança	Pinos de segurança e sapatas de base simples	Stop-paletes de fundo e sapatas de fixação reforçadas	Impedir que o palete de fundo seja empurrado no vão oposto	ABNT NBR 15524 (Inspeção e Risco)

Diretrizes Práticas de Instalação e Operação de Sistemas Double Deep

• Instalação de Stop-Paletes Centrais: Fixar limitadores físicos traseiros (batentes de curso) nas vigas centrais para evitar colisões entre paletes opostos.
• Verificar Nivelamento de Piso por Esclerometria: Garantir Fck de concreto mínimo de 30 MPa para suportar as pressões das sapatas chumbadas.
• Garantia de Pinos de Travamento Zincados: Colocar travas passantes em todas as longarinas frontais e traseiras para impedir desencaixes por choque de garfo.
• Uso de Protetores de Canto e Guard Rails de Base: Fixar sapatas de aço de 8,0 mm nas esquinas de retorno para desviar curvas de empilhadeiras.
• Realização de Laudos de Prumo Anuais com ART: Auditar geometricamente a prumo a laser pós-carregamento total com emissão de laudo no Crea-MS.

"A transformação industrial de Três Lagoas como a Capital Mundial da Celulose reflete-se na necessidade de otimizar a infraestrutura física de depósitos de apoio de alta rotação. Operar com porta-paletes convencionais de profundidade simples em galpões valiosos consome espaço excessivo com corredores ociosos. A engenharia de layouts modernos especifica sistemas Double Deep de dupla profundidade de aço estrutural de alta especificação. Sob as regras das normas NBR 8800 e NBR 16259, as longarinas e conectores devem ser superdimensionados para resistir às forças horizontais e momentos de torção exercidos pelo pantógrafo estendido das empilhadeiras. A ancoragem rigorosa e o laudo de estabilidade com ART do Crea-MS são garantias de segurança essenciais."
- Especialista em Logística Industrial e Projetos de Armazenagem de Mato Grosso do Sul, Três Lagoas, MS

FAQ - Perguntas Frequentes sobre Porta-Paletes Double Deep e Logística de Alta Densidade

1. Quais as principais características de empilhadeiras retráteis pantográficas necessárias para operar o sistema Double Deep?

As empilhadeiras retráteis pantográficas são equipadas com um mecanismo articulado tesoura (pantógrafo) acionado por pistões hidráulicos que permite estender o mastro de elevação para frente, alcançando a segunda profundidade da estante. Para operar no sistema Double Deep em Três Lagoas, a máquina deve possuir sistema de câmeras de vídeo integradas na ponta dos garfos com monitor na cabine, leitor de altura a laser e capacidade de carga residual de no mínimo 800 kg a 1.000 kg com o braço estendido a alturas de até 8,0 metros.

2. O que a norma NBR 15524 regulamenta sobre a utilização de stop-paletes traseiros em estantes de dupla profundidade?

A norma brasileira ABNT NBR 15524 determina que, em estantes porta-paletes onde as cargas são empurradas ou posicionadas fora do campo visual direto do operador (como na segunda profundidade dos racks Double Deep), a instalação de limitadores físicos de fim de curso (stop-paletes traseiros) é um requisito de segurança obrigatório. Esses batentes, fabricados em cantoneiras de aço estrutural robustas, impedem que o palete do fundo seja empurrado além do limite geométrico do vão, invadindo a prateleira do corredor adjacente.

3. Como o CREA-MS e a vigilância sanitária estadual auditam a segurança e higiene de depósitos de alta densidade no MS?

O CREA-MS fiscaliza se a montagem mecânica e os cálculos de suporte de carga do sistema Double Deep possuem a devida Anotação de Responsabilidade Técnica (ART) ativa, punindo a ausência de responsáveis técnicos. A Vigilância Sanitária local e estadual atesta se a alta densidade de armazenamento não obstrui a ventilação natural ou a limpeza das bases dos racks. A oxidação ativa de sapatas metálicas por umidade capilar ou infiltrações de teto constitui infração sanitária passível de notificação e autuação, pois atrai sujidades em alimentos.
