Incentivo MS Indústria: Qualidade de Chapas de Aço e Ensaio de Tração em Porta-Paletes

O fortalecimento da atividade industrial em Mato Grosso do Sul tem sido impulsionado de forma decisiva por políticas públicas de atração de investimentos e modernização tecnológica. O programa estadual Incentivo MS Indústria, gerido pela Secretaria de Estado de Meio Ambiente, Desenvolvimento, Ciência, Tecnologia e Inovação (Semadesc), tem viabilizado a instalação e ampliação de indústrias do polo metalmecânico nas cidades de Campo Grande, Dourados, Três Lagoas e Ponta Porã. Essa descentralização produtiva fomenta a fabricação regional de sistemas de armazenagem pesada em aço de alta especificação. Sob a ótica da engenharia de materiais, a qualidade física das chapas de aço utilizadas na conformação de gôndolas e racks e a realização de ensaios mecânicos de tração em laboratório são etapas obrigatórias para mitigar patologias metalúrgicas e atestar a estabilidade civil desses equipamentos.

1. O Programa Incentivo MS Indústria e a Expansão Metalmecânica

O Incentivo MS Indústria baseia-se na concessão de incentivos fiscais (redução de ICMS) e facilidades de crédito financeiro para a implantação de complexos industriais no estado. No setor de estruturas metálicas e equipamentos comerciais, esse programa permitiu que indústrias nacionais instalassem filiais de processamento metalúrgico no Mato Grosso do Sul. A produção local elimina os altos custos tributários e de frete rodoviário associados ao transporte de perfis pesados a partir das regiões Sudeste e Sul, tornando o mobiliário técnico comercial mais acessível e ágil para o varejista local.

Do ponto de vista macroeconômico, a fabricação regional de aço estrutural conformulado no MS elevou o controle de qualidade técnica das matérias-primas. Os fabricantes locais passam a contar com supervisão direta de laboratórios metalúrgicos e de engenheiros de cálculo associados ao CREA-MS, garantindo que as estruturas porta-paletes e gôndolas pesadas fornecidas atendam estritamente aos parâmetros geométricos exigidos pelas normas de segurança do trabalho e pelo Código de Incêndio do Corpo de Bombeiros Militar do MS (CBMMS).

2. Metalurgia das Chapas de Aço Conformadas a Frio (Usinagem e Dobra)

As colunas verticais (montantes) e as vigas horizontais (longarinas) de um sistema porta-paletes seletivo são fabricadas a partir de chapas de aço carbono estrutural submetidas ao processo de conformação a frio. A conformação a frio envolve a passagem da bobina de aço cru por perfiladeiras rotativas automáticas em temperatura ambiente. Esse processo induz um fenômeno físico denominado encruamento do metal: as deformações mecânicas na estrutura cristalina de ferro aumentam a dureza e o limite de escoamento elástico do aço nas zonas de dobra.

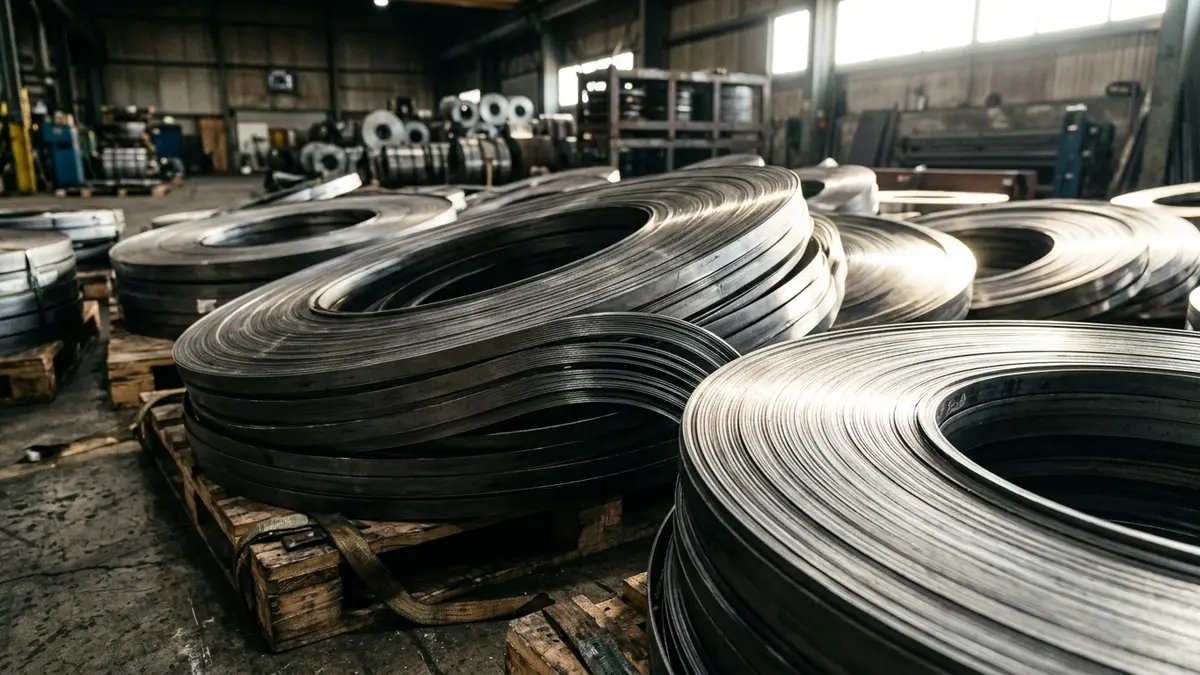

A engenharia metalúrgica e mecânica especifica aços estruturais de alta resistência e baixa liga (como o ASTM A1011 ou USI-AR 350) para a conformação desses perfis. O aço deve possuir espessuras de chapa controladas (bitolas variando de 1,8 mm a 2,6 mm para montantes de racks pesados) e propriedades mecânicas conhecidas em conformidade com as normas **ABNT NBR 14762** (Projeto de Estruturas de Aço Formadas por Perfis Dobrados a Frio) e **NBR 8800**. Variações na espessura da chapa superiores a 5% em relação ao valor nominal de fábrica reduzem o momento de inércia da coluna, elevando a instabilidade por flambagem lateral em caso de sobrecarga de paletes.

3. Ensaios de Tração em Laboratório e Estabilidade Estrutural

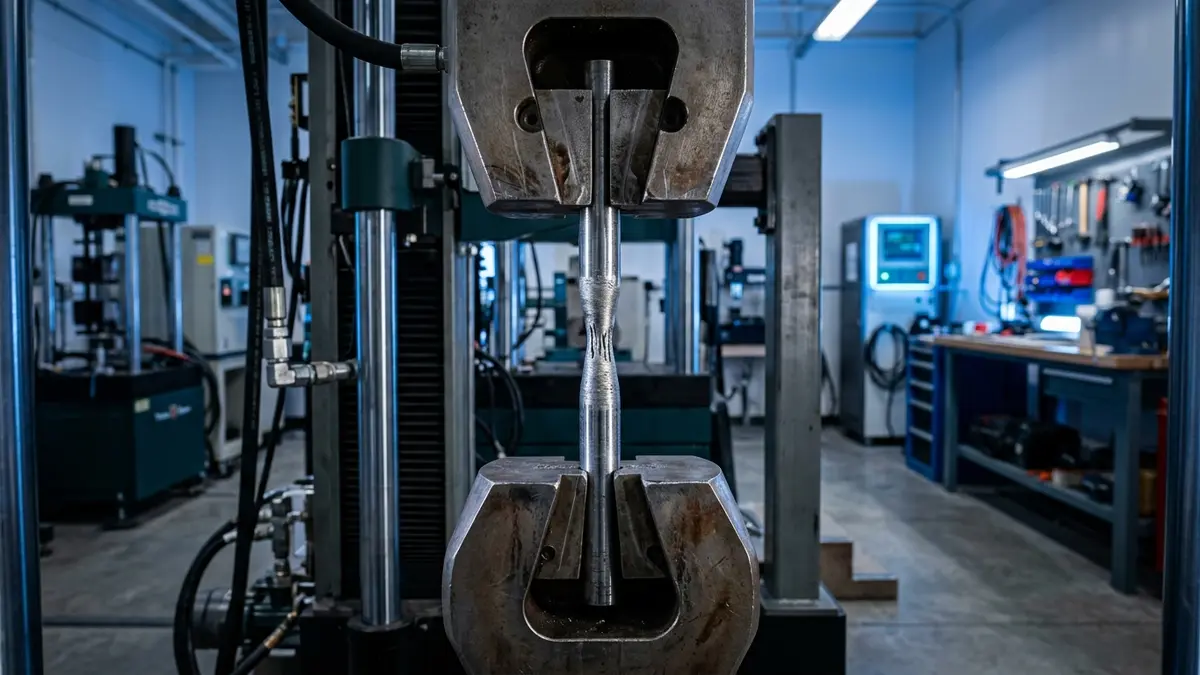

A única metodologia científica capaz de validar as propriedades físicas declaradas pelo fornecedor de aço é a realização de ensaios mecânicos de tração, conduzidos sob as regras da norma técnica internacional ASTM E8 / ABNT. O ensaio consiste em fixar um corpo de prova usinado da chapa de aço nas garras de uma Máquina Universal de Ensaios. A máquina aplica uma força axial de tração contínua e progressiva até a ruptura física do metal, gerando o gráfico de tensão versus deformação.

Esse ensaio mede três grandezas fundamentais de engenharia mecânica:

• Limite de Escoamento (fy): Ponto onde o aço deixa de se comportar de forma elástica (deformações temporárias que somem sem carga) e inicia a deformação plástica permanente. Essencial para calcular a rigidez de colunas de racks.
• Limite de Resistência à Tração (fu): A tensão máxima suportada pelo aço antes de iniciar a estricção (afunilamento do perfil) e quebrar.
• Alongamento Percentual (A%): Capacidade do aço de se deformar sob tração sem sofrer fratura frágil, indicador direto da ductilidade do metal necessária para absorver choques de empilhadeiras.

Tabela Técnica: Propriedades Mecânicas de Graus de Aço Estrutural em Racks

A tabela a seguir traça a comparação metalúrgica entre as ligas de aço aplicadas na produção comercial de gôndolas e racks de armazenamento homologados industriais:

Grau de Aço Estrutural	Limite de Escoamento Mínimo (fy)	Resistência à Tração Mínima (fu)	Alongamento Mínimo em 50 mm	Aplicação Comum na Armazenagem	Conformidade Normativa
ASTM A36 (Aço Carbono)	250 MPa (Megapascais)	400 MPa	20% (Alta ductilidade)	Sapatas metálicas, guard rails e cantoneiras	ABNT NBR 8800 / ASTM A36
ASTM A1011 SS Grau 50	340 MPa	450 MPa	12% (Média ductilidade)	Longarinas e vigas tubulares porta-paletes	ABNT NBR 14762 (Dobra a Frio)
USI-AR 350 (Alta Resistência)	350 MPa	480 MPa	18% (Excelente tenacidade)	Montantes e colunas de racks verticais altos	NBR 16259 (Sistemas de Armazenagem)
SAE 1020 (Aço Comercial Comum)	210 MPa	380 MPa	25% (Alta flexibilidade)	Bandejas de gôndolas e displays aramados leves	NBR 16259 / Especificações Comerciais

Diretrizes Práticas para Inspeção de Fornecedores de Mobiliário

• Exigir o Certificado de Análise Química do Aço: Todo lote de porta-paletes deve vir acompanhado do laudo químico e de ensaio de tração do fabricante das bobinas.
• Controlar a Espessura de Bitola de Chapas com Micrômetro: Realizar inspeções por amostragem com micrômetro digital nos perfis recebidos em Campo Grande.
• Confirmar a Homologação sob a NBR 14762: Garantir que os cálculos de dobra a frio de perfis vazados com furos de encaixe sigam os limites estipulados de fadiga.
• Verificar a Qualidade das Soldas em Conectores: Realizar testes não destrutivos de líquido penetrante nas soldas das garras de longarinas para descartar trincas internas.
• Fiscalizar a ART de Projeto de Fabricação: Certificar que o cálculo das colunas possua Anotação de Responsabilidade Técnica emitida pelo engenheiro metalúrgico no Crea-MS.

"O programa estadual Incentivo MS Indústria representa um motor poderoso de atração para a cadeia metalmecânica em Mato Grosso do Sul. Contudo, do ponto de vista de engenharia mecânica estrutural sob as regras da NBR 8800 e NBR 14762, fabricar colunas e vigas de porta-paletes exige o uso de ligas de aço estrutural com limites de escoamento conhecidos de no mínimo 340 MPa. Utilizar chapas de aço carbono comum de baixa especificação comercial ou sem os devidos ensaios mecânicos de tração em laboratório é um perigo iminente. A ductilidade do aço é o que impede a ruptura frágil repentina da estante em caso de impacto incidental de empilhadeiras retráteis, protegendo a vida das pessoas que trabalham nos depósitos no MS."
- Engenheiro Metalurgista e Doutor em Engenharia de Materiais de Campo Grande, MS

FAQ - Perguntas Frequentes sobre Aço Estrutural, Ensaios de Tração e Porta-Paletes

1. Como o limite de escoamento (fy) do aço carbono interfere na capacidade de carga estática de um porta-palete?

O limite de escoamento elástico (fy) é a tensão mecânica limite abaixo da qual o aço se deforma sob carga, mas retorna perfeitamente ao seu formato retilíneo original após a retirada do peso. Em racks porta-paletes dimensionados pela NBR 16259, as tensões máximas atuantes de compressão e flexo-compressão não podem exceder o limite de escoamento do metal dividido pelos coeficientes de segurança estruturais (geralmente 1,5 a 1,65). Se o aço possuir limite de escoamento inferior ao calculado, ocorrerá a flambagem irreversível da coluna metálica sob cargas nominais.

2. O que é o ensaio de tração ASTM E8 e qual a importância de exigir o laudo nas compras corporativas de gôndolas?

O ensaio de tração regulado pela norma técnica ASTM E8 é um teste físico mecânico destrutivo que estica um pedaço padronizado de chapa de aço até que ele se rompa sob força de tração medida eletronicamente. O laudo gerado por esse ensaio é a única prova científica documental de que a liga metálica utilizada na fabricação das gôndolas possui de fato os níveis mínimos de resistência mecânica, ductilidade e limite de escoamento declarados em catálogo pelo fabricante, prevenindo fraudes industriais com o uso de aços de refugo comercial finos.

3. Qual a diferença metalúrgica entre chapas laminadas a quente e chapas laminadas a frio na conformação de perfis?

Chapas de aço laminadas a quente são processadas em temperaturas superiores a 900°C, possuindo maior espessura de casca superficial e acabamento rugoso cinza-escuro, sendo aplicadas em partes que exigem menos precisão geométrica. Chapas laminadas a frio são processadas em temperatura ambiente sob pressões elevadas, possuindo superfícies polidas, bitolas finas com tolerâncias milimétricas rígidas e maior resistência física devido ao encruamento mecânico natural dos grãos de ferro, sendo as chapas padrão para a conformação a frio de montantes de alta resistência.
