Sistemas de Exposição para Hortifrúti e Bancadas de Inox Refrigeradas em Supermercados de MS: Higienização, Controle Térmico e Normas Sanitárias ANVISA RDC 216 e RDC 275

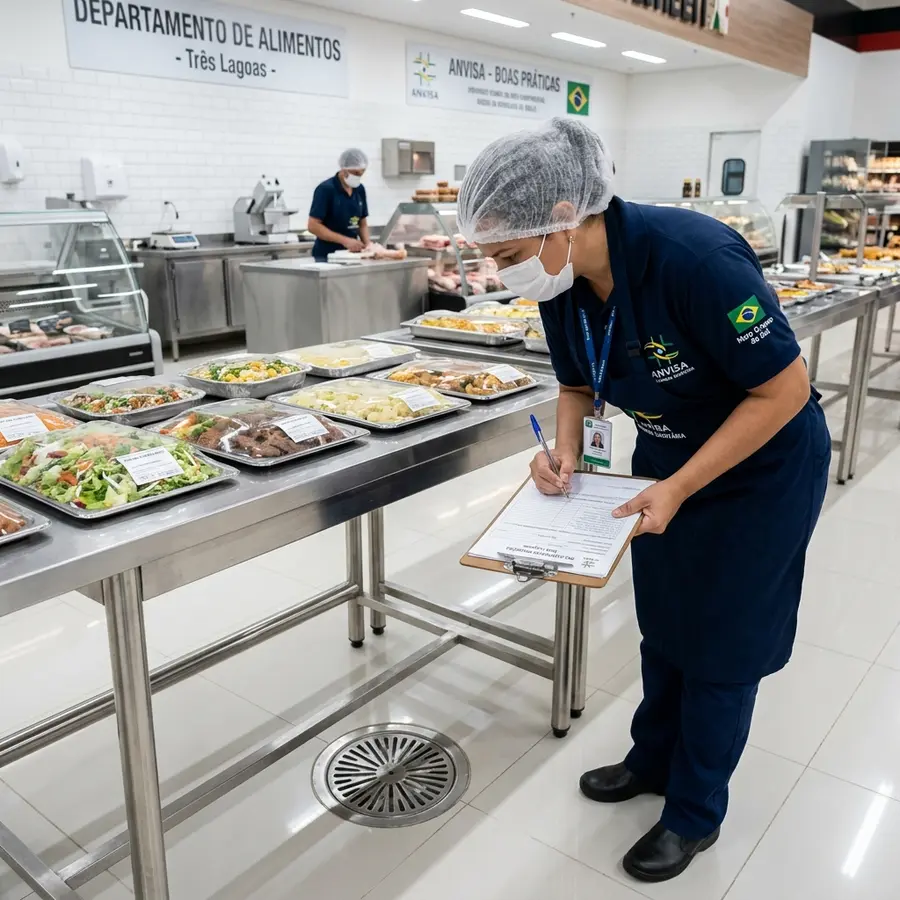

Nesta segunda-feira, 28 de setembro de 2026, o aquecimento das temperaturas na primavera em Mato Grosso do Sul e o rigor fiscalizatório dos órgãos de Vigilância Sanitária estadual e municipal exigem que supermercados, hipermercados e redes de hortifrúti em Campo Grande, Dourados, Três Lagoas e Ponta Porã readequem urgentemente seus sistemas de exposição de vegetais, folhosos e frutas perecíveis. Inspeções promovidas pela Vigilância Sanitária de MS (CVS-MS) e alinhadas à Agência Nacional de Vigilância Sanitária (ANVISA) fundamentam-se nas resoluções ANVISA RDC 216/2004 e ANVISA RDC 275/2002, exigindo a substituição de bancadas antigas de madeira não selada ou chapas pintadas por expositores e bancadas inclinadas em aço inoxidável AISI 304 com drenagem sanitária e nebulização ultrassônica refrigerada. A perda por deterioração foliar no setor de hortifrúti sem tecnologia de controle de umidade relativa pode ultrapassar 14% do faturamento da seção, enquanto a adoção de bancadas térmicas em inox com névoa fria reduz essa taxa de quebra para menos de 3,5%.

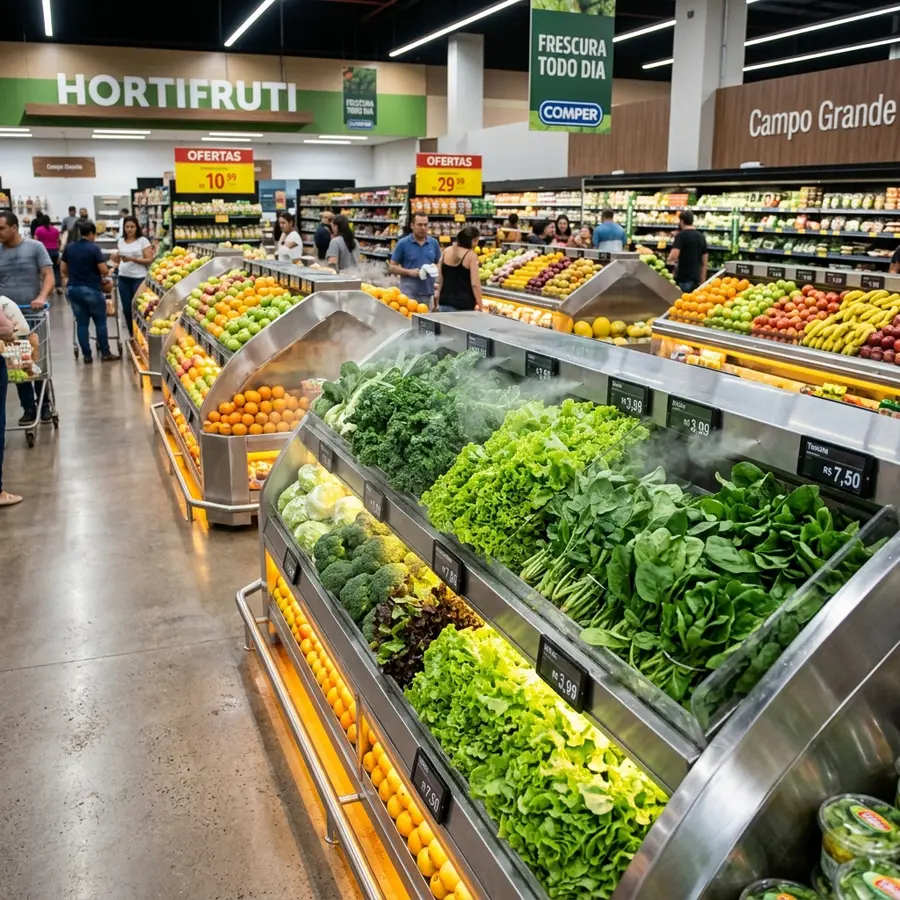

A engenharia de equipamentos comerciais desenvolvida para a cadeia de perecíveis não atua apenas na estética visual da loja; trata-se de um sistema de conservação biológica e sanitária. A combinação de superfícies inertes de inox sanitário com polimento escovado, inclinação ergonômica ajustável entre 15° e 25°, calhas dreno sifonadas de 50 mm e módulos de nebulização por vibração piezotérmica impede a proliferação de biofilmes bacterianos, retarda a peroxidação de clorofila em hortaliças folhosas e atende integralmente aos Procedimentos Operacionais Padronizados (POP) exigidos para a concessão do Alvará Sanitário Comercial.

1. Especificações de Engenharia e Requisitos ANVISA RDC 216 / RDC 275

A regulamentação de Boas Práticas de Fabricação e Manuseio de Alimentos estabelecida pela ANVISA impõe restrições severas aos materiais permitidos em superfícies que entram em contato direto ou indireto com alimentos in natura. A liga metálica empregada na fabricação das bancadas deve apresentar imunidade a ácidos orgânicos e suportar higienização com agentes sanitizantes clorados ou quaternário de amônio:

• Aço Inoxidável Austenítico AISI 304 (Liga 18/8 Chrome-Nickel): Único material metálico recomendado para bancadas de contato com alimentos. Possui espessura de chapa entre 1,2 mm e 1,5 mm, teor de cromo mínimo de 18% e níquel de 8%, garantindo resistência absoluta à oxidação provocada pela umidade constante e pelo ácido cítrico/málico expelido por frutas.
• Acabamento Sanitário Polido/Escovado (Rugosidade Ra < 0,8 µm): As superfícies das bancadas passam por polimento mecânico ou eletroquímico que elimina porosidades e microreentrâncias. Uma rugosidade inferior a 0,8 micras impede a fixação microscópica de colônias de Salmonella spp., Escherichia coli e Listeria monocytogenes.
• Raios Interiores Arredondados (Raio R10 mm): Todos os cantos internos das calhas, dobras de chapa e reservatórios de drenagem devem possuir formato côncavo com raio mínimo de 10 mm. É terminantemente proibido o uso de cantos vivos de 90° soldadas sem chanfro, que acumulam resíduos foliares e sujeira de difícil remoção.
• Inclinação Ergonômica Ajustável (15° a 25°): O chassi das bancadas permite regular o ângulo de exibição dos produtos. Essa inclinação maximiza o campo visual do cliente (trade marketing) e garante que o excesso de água da nebulização corra gravitacionalmente em direção à calha traseira de coleta.
• Drenagem Sanitária Sifonada em PVC Rígido (Diâmetro 50 mm): O sistema de escoamento de efluentes da lavagem e descarte de água deve possuir fecho hídrico (sifão sanitário) e barreira antirretorno de gases e insetos, conectado à rede subterrânea de esgoto comercial.

2. Tecnologia de Nebulização Ultrassônica e Controle Térmico

Hortaliças folhosas (alface, rúcula, espinafre, couve) são compostas por até 95% de água. Quando expostas ao ar condicionado do supermercado (que possui umidade relativa baixa, em torno de 40% a 50%), sofrem evapotranspiração acelerada, resultando em murchamento, perda de massa (peso vendido) e amarelamento em menos de 6 horas de exposição.

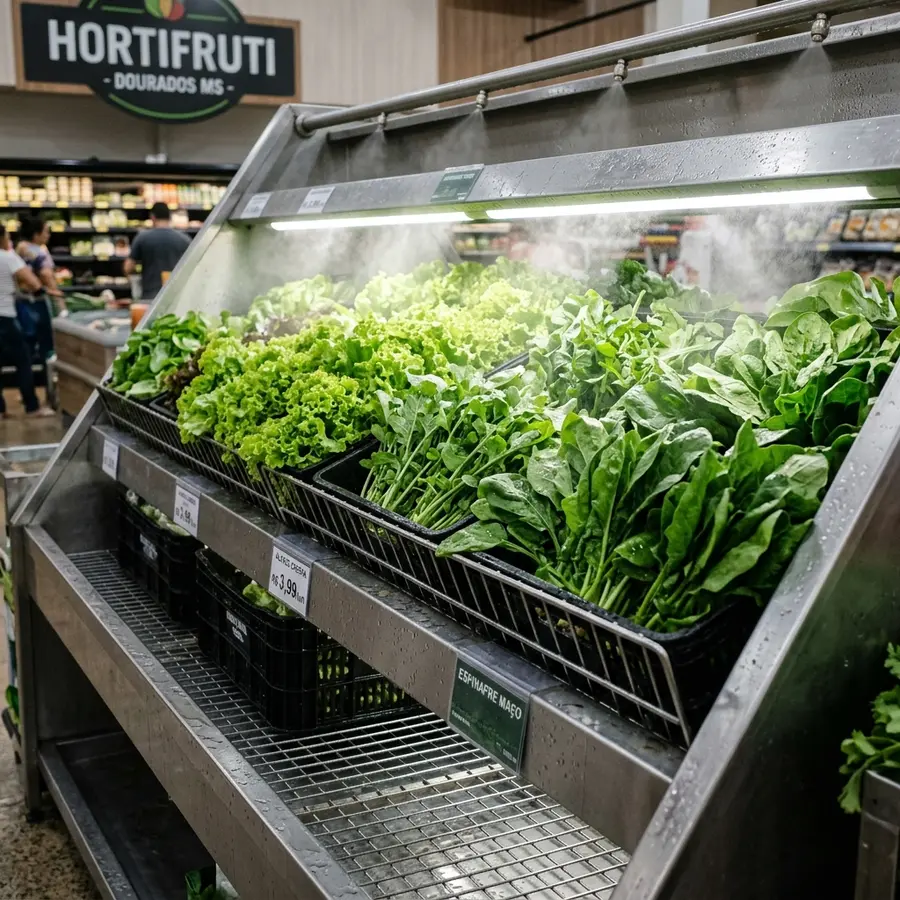

Para mitigar essa perda metabólica, as bancadas modernas de inox incorporam o Módulo de Nebulização Ultrassônica por Placas Piezocerâmicas:

1. Atomização por Alta Frequência (1,7 MHz): O transdutor vibratório converte a água líquida em microgotas com diâmetro controlado entre 1 e 5 micras. Diferente de aspersores hidráulicos comuns (que soltam gotas grossas de 50 micras e encharcam a bancada), a névoa ultrassônica flutua suavemente sobre os vegetais, criando uma pluma envolvente de umidade sem molhar o piso da loja.
2. Filtragem Micrométrica e Tratamento por Luz UV-C: A água abastecida no sistema de nebulização passa obrigatoriamente por filtro purificador de carvão ativado com prata coloidal (para remoção de cloro e odores) e câmara de radiação ultravioleta UV-C (comprimento de onda 254 nm), esterilizando 99,9% de bactérias e fungos antes da névoa entrar em contato com os alimentos.
3. Bancadas Refrigeradas Estáticas com Serpentina de Cobre (4°C a 8°C): Para frutas fatiadas, sucos naturais e vegetais higienizados pré-embalados (quarta gama), as bancadas de inox possuem pista fria revestida internamente com tubulação de cobre e isolamento térmico em poliuretano injetado de alta densidade (40 kg/m³), operando sob controle de termostato digital microprocessado.

3. Passo a Passo de Montagem e Conexão Predial

A instalação de um setor de hortifrúti em aço inox exige compatibilidade técnica entre a marcenaria/serralheria industrial e as instalações hidráulicas e elétricas da edificação comercial:

Etapa 1: Vistoria do Piso Industrial e Marcação dos Pontos Hidráulicos

Verifica-se a declividade do piso de alta resistência (granilite ou piso cerâmico industrial). Mapeiam-se no piso os pontos de esgoto (tubos de PVC de 50 mm com grelha sifonada) e os pontos de água potável pressurizada (mínimo de 2,0 kgf/cm² ou 20 m.c.a.) posicionados sob o perímetro do chassi das bancadas.

Etapa 2: Posicionamento e Nivelamento a Laser do Chassi Modular

Os módulos de inox são posicionados respeitando a largura dos corredores (mínimo de 1,60 m a 2,00 m conforme ABNT NBR 16259). Pés niveladores reforçados com rosca M16 e sapata em nylon emborrachado são ajustados individualmente com nível a laser para assegurar o caimento exato da calha em direção ao dreno central.

Etapa 3: Conexão da Tubulação de Drenagem e Barreira Antirretorno

Conecta-se a tubulação flexível articulada de polietileno de alta densidade (PEAD) da bancada à tubulação de esgoto predial. Instala-se obrigatoriamente uma válvula de retenção e sifão tipo "p-trap" em inox ou PVC para evitar que refluxos de odores do esgoto retornem à área de vendas.

Etapa 4: Montagem do Painel de Controle de Nebulização e Filtro UV-C

O quadro elétrico do nebulizador (com proteção IP65 contra jatos de água e disjuntor diferencial residual DR de 30 mA) é instalado abaixo da bancada em compartimento selado. Conectam-se os sensores de umidade (higrostato) e o temporizador digital programável (timer de névoa acionada por 30 segundos a cada 5 minutos).

Etapa 5: Teste de Carga, Estanqueidade e Higienização Inicial (CIP)

A bancada é submetida a teste de estanqueidade das calhas preenchendo-as com água por 2 horas. Executa-se a carga de teste com 150 kg/m² em produtos. Realiza-se o ciclo inicial de sanitização CIP (Clean-in-Place) com detergente neutro biodegradável e enxágue com água sanitizada.

4. Erros Comuns e Riscos de Engenharia Sanitária

Erros na especificação do aço inox ou na manutenção hidráulica geram penalidades graves e prejuízos operacionais:

1. Utilização de Aço Inoxidável Ferrítico AISI 430 em Vez do Austenítico AISI 304: Para baratear o custo inicial, alguns fornecedores utilizam chapa de inox AISI 430 (que não contém níquel em sua liga). Em contato constante com o suco ácido de citros (laranja, limão, abacaxi) e sanitizantes clorados, o aço AISI 430 sofre corrosão por pites (pitting corrosion) e enferruja em menos de 6 meses.

2. Uso de Água Não Tratada no Nebulizador (Formação de Calcário/Água Dura em MS): Em municípios de Mato Grosso do Sul onde a água subterrânea captada de poços artesianos apresenta alta concentração de carbonato de cálcio e magnésio (água dura), a nebulização sem filtro abrandador de troca iônica entope os bicos piezocerâmicos e deposita uma névoa branca de pó calcário sobre as folhas e vidros de proteção.

3. Ausência de Sifão e Fecho Hídrico no Dreno: Ligar a calha de lavagem da bancada diretamente no ralo de esgoto sem fecho hídrico sifonado permite o refluxo de maus odores e pragas urbanas (baratas e roedores) diretamente para o setor de atendimento ao público, resultando em autuação imediata pela Vigilância Sanitária.

4. Bancadas com Cantos Vivos e Soldas Não Desbastadas: Cordões de solda TIG não polidos e dobras manuais de 90° formam frestas invisíveis onde o suco vegetal fermenta, gerando odores desagradáveis e servindo de nicho de contaminação cruzada.

5. Tabela Técnica Comparativa de Materiais para Bancadas de Hortifrúti

6. Protocolos de Manutenção e Ciclos de Higienização Sanitária

A rotina de limpeza do setor de hortifrúti deve integrar o Plano de Manutenção, Operação e Controle (PMOC) da loja:

1. Higienização Diária de Fechamento (Encerramento do Expediente): Remoção de todos os produtos, recolhimento de resíduos foliares das grelhas, aplicação de detergente neutro alimentício com lavadora de alta pressão (pressão controlada abaixo de 50 bar) e enxágue abundante.
2. Sanitização Química Semanal por Névoa Fria: Aplicação de solução de quaternário de amônio de 5ª geração a 200 ppm por toda a superfície de inox e tubulação do nebulizador, mantendo tempo de contato de 10 minutos antes do enxágue com água purificada.
3. Substituição Trimestral dos Elementos Filtrantes e Lâmpada UV-C: Troca do cartucho de carvão ativado e verificação da intensidade de irradiação da lâmpada ultravioleta UV-C do reservatório de névoa para garantir esterilidade biológica contínua.

7. Análise de Fatores de Preço e Retorno do Investimento (ROI)

Embora a montagem de um setor de hortifrúti em aço inox AISI 304 com nebulização ultrassônica exija um investimento inicial cerca de 40% superior às soluções de plástico moldado, o retorno financeiro é atingido em curto prazo devido à drástica redução da quebra de estoque:

• Redução da Perda por Quebra Operacional: Em um supermercado de médio porte que fatura R$ 150.000/mês no setor de hortifrúti, a perda média com descarte de folhosos murchos sem nebulização é de 12% (R$ 18.000/mês). Com a instalação da bancada em inox ultrassônica, a perda cai para 3% (R$ 4.500/mês), gerando uma economia direta de R$ 13.500/mês.
• Aumento do Ticket Médio por Atratividade Visual: Produtos apresentados sobre inox brilhante com névoa fresca recebem percepção de alto valor agregado, permitindo margens de lucro 8% a 12% superiores e aumentando o volume de vendas por impulso.
• Payback do Investimento: O custo total de aquisição e instalação da bancada em inox com módulo nebulizador é amortizado integralmente em 4 a 6 meses de operação.

8. Perguntas Frequentes (FAQ) sobre Bancadas de Hortifrúti em Inox

Por que a Vigilância Sanitária de MS proíbe bancadas de madeira no setor de hortifrúti de supermercados?

A madeira é um material poroso e higroscópico que absorve umidade, suco de frutas fermentado e água de lavagem. Essa retenção cria o ambiente perfeito para a multiplicação de fungos e bactérias patogênicas que contaminam os alimentos in natura por contato direto. Além disso, a madeira não suporta a higienização frequente com detergentes industriais e sanitizantes clorados, desfiando e soltando farpas. As resoluções ANVISA RDC 216/2004 e RDC 275/2002 exigem superfícies lisas, impermeáveis, laváveis e de fácil desinfecção, o que torna o aço inoxidável AISI 304 a única liga plenamente aprovada pelos fiscais sanitários de Campo Grande e do interior de MS.

A nebulização ultrassônica não deixa o piso da loja molhado e escorregadio, criando risco de quedas?

Não, desde que o sistema seja projetado com nebulizadores ultrassônicos de alta frequência (1,7 MHz) e não com bicos nebulizadores agrícolas comuns. O sistema ultrassônico fraciona a água em micropartículas térmicas com diâmetro de 1 a 5 micras. Essas gotículas são tão leves que evaporam e flutuam como névoa fria no ar ao redor das hortaliças, aumentando a umidade relativa do microclima para 90% sem gotejar ou escorrer para o piso. Além disso, as bancadas profissionais em inox Montar Gôndolas possuem calhas coletoras de condensado com bordas elevadas e dreno sifonado embutido, impedindo que qualquer respingo atinja o corredor de circulação de clientes.

Como proceder para evitar que o calcário da água da rede municipal de MS entupa os bicos nebulizadores da bancada?

Em diversas cidades de Mato Grosso do Sul, a água de abastecimento contém elevada carga de minerais dissolvidos (água dura). Para proteger as placas piezotérmicas e bicos nebulizadores contra o encrostamento de carbonato de cálcio, é indispensável instalar um kit de filtragem de duplo estágio composto por pré-filtro de polipropileno (5 micras) para retenção de sedimentos, filtro de carvão ativado em bloco com prata coloidal para neutralizar o cloro e um abrandador de resina catiônica para troca iônica dos sais de cálcio e magnésio. Essa configuração garante névoa 100% cristalina, estende a vida útil dos transdutores para mais de 10.000 horas de uso contínuo e evita depósitos brancos sobre os vegetais.

Autoria e Revisão Técnica

Artigo redigido e revisado por: Eng. Fernando Gobbi — Engenheiro Especialista em Instalações Comerciais e Equipamentos para Varejo de Alimentação. Consultor Técnico em Adequação Sanitária e Layout de Supermercados para o Estado de Mato Grosso do Sul. Registrado no Conselho Regional de Engenharia e Agronomia de Mato Grosso do Sul — CREA-MS sob o nº 41.892/D.
