Fiscalização de Obras e Engenharia de Estruturas Metálicas: Regras do Crea-MS para Porta-Paletes em Dourados

O rápido crescimento logístico e industrial de Mato Grosso do Sul exige alta responsabilidade técnica na concepção física de depósitos comerciais. Na região sul do estado, a recente força-tarefa de fiscalização do Crea-MS em obras e serviços em Dourados acendeu o sinal de alerta para lojistas, transportadoras e operadores logísticos sobre a conformidade de suas estruturas físicas. Longe de ser apenas uma questão burocrática, sistemas de armazenagem pesada — tais como porta-paletes verticais, cantilever e mezaninos estruturais — são enquadrados legalmente como obras de engenharia civil e mecânica de alta periculosidade operacional. Diante disso, a exigência de Anotação de Responsabilidade Técnica (ART), dimensionamentos de aço baseados em normas rígidas (como a ABNT NBR 16259 e a NBR 8800) e inspeções periódicas de integridade metálica passam a ser fiscalizadas ativamente, assegurando que o PDV e os centros de distribuição de Dourados operem livres de riscos de colapso estrutural.

1. A Fiscalização do Crea-MS em Dourados: Engenharia Reversa e Responsabilidade Técnica

A atuação ativa das equipes de fiscalização do Crea-MS visa coibir a instalação de sistemas de armazenagem de grande porte por leigos ou equipes de montagem informais. O porta-paletes comercial não é um móvel simples; trata-se de um equipamento de engenharia que suporta toneladas de carga suspensa acima do salão de vendas e do tráfego de colaboradores. A ausência da ART (Anotação de Responsabilidade Técnica) no momento da inspeção pode acarretar multas administrativas severas, embargo de obras e paralisação das atividades de movimentação de cargas.

Para obter a regularização plena, a empresa deve apresentar ao órgão de fiscalização o projeto estrutural assinado por engenheiro mecânico ou civil habilitado, acompanhado das memórias de cálculo de carga. Nas auditorias estruturais em Dourados, a fiscalização exige a verificação das especificações do aço de fabricação e a integridade geométrica dos montantes verticais. Estruturas que sofreram reparos improvisados (soldagem caseira de colunas amassadas por choques de empilhadeiras) são condenadas de imediato, uma vez que a soldagem sem controle térmico altera a têmpera e a dureza do aço estrutural, reduzindo a estabilidade mecânica do rack pela metade.

2. Dimensionamento Estrutural e Deformação Admissível em Porta-Paletes e Mezaninos

O dimensionamento correto de um sistema porta-paletes de chapa grossa #12 ou #14 deve obedecer ao cálculo matemático de deflexão e flambagem. A norma **ABNT NBR 16259** define os critérios para o projeto de estruturas de aço para armazenamento, limitando de forma estrita o grau de flexão sofrido pelas vigas longarinas sob carga máxima. O limite de deflexão elástica aceitável (flecha admissível) é de **L/200** (onde L representa o comprimento físico da viga em milímetros). Qualquer curvatura permanente que ultrapasse esse limite denota fadiga mecânica ou sobrecarga no nível de paletes.

Além da deflexão vertical das vigas, o fenômeno físico da flambagem lateral nos montantes verticais (colunas de sustentação) deve ser evitado por meio de contraventamentos diagonais e horizontais robustos. Em mezaninos estruturais pesados em Dourados, o dimensionamento do piso metálico ou de painel wall exige a distribuição homogênea das colunas de apoio metálicas e o cálculo de resistência mecânica para suportar pressões mínimas de 350 kg/m² a 500 kg/m² em áreas de circulação ativa. A chapa de aço das colunas deve passar por processos de conformação a frio e tratamento anticorrosivo de galvanização a fogo ou pintura epóxi eletrostática para resistir à oxidação acelerada em áreas de depósito úmidas.

3. Sistemas de Ancoragem e Segurança Mecânica contra Colapsos Estruturais

A ancoragem no solo é o pilar de estabilidade estática de qualquer estrutura de armazenagem alta. Os pés de cada coluna de porta-paletes devem ser parafusados de forma rígida ao concreto por meio de sapatas metálicas chumbadas com parabolts (chumbadores mecânicos de expansão) ou chumbadores químicos de alta performance. A especificação do chumbador depende da espessura física e da resistência à compressão do piso de concreto do galpão, que deve ter no mínimo 15 cm de espessura e resistência superior a 25 MPa para suportar o torque e a tração exercida nas sapatas.

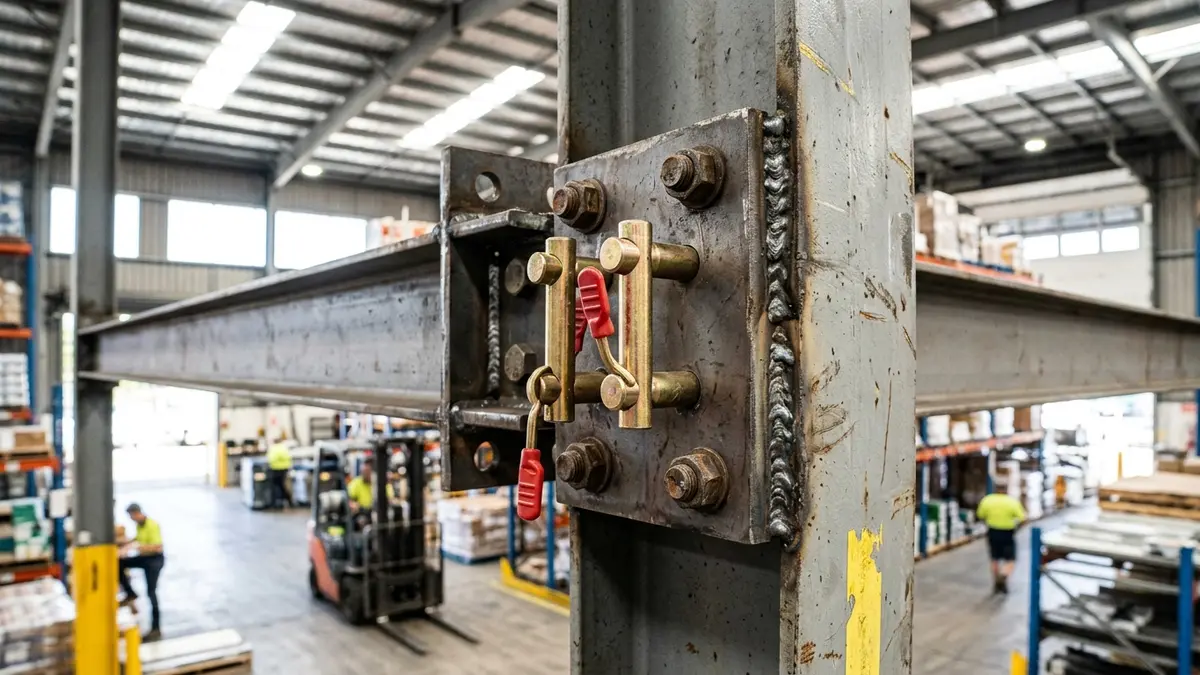

Outro item crítico verificado nas auditorias do Crea-MS e da Vigilância do Trabalho são os dispositivos físicos de segurança de engate. Toda viga longarina conectada ao montante deve possuir, obrigatoriamente, um **pino de travamento de segurança mecânico** (geralmente feito de aço de alta resistência ou latão). Este pino impede que a viga seja desencaixada de forma acidental pela ação ascendente dos garfos da empilhadeira durante a retirada ou colocação de um palete no nível superior. O uso de pregos, arames ou parafusos improvisados em substituição ao pino original de fábrica é uma infração grave de segurança que anula qualquer laudo de estabilidade técnica.

Tabela Técnica: Parâmetros de Projeto e Requisitos Crea-MS para Armazenagem

A tabela a seguir apresenta os requisitos mecânicos e documentais para a instalação segura de porta-paletes pesados:

Elemento Estrutural	Parâmetro de Engenharia	Exigência Física / Norma	Documentação Exigida pelo Crea-MS	Impacto Operational
Viga Longarina	Deflexão Elástica Máxima (Flecha)	Limite de L/200 (NBR 16259)	Memorial de Cálculo de Flexão Estática	Evitar deformação permanente e quedas de palete.
Montantes / Colunas	Flambagem e Alinhamento Plumo	Desvio máximo de 1/350 da altura	Desenhos técnicos de detalhamento estrutural	Manter a estabilidade geométrica da coluna sob compressão.
Sapatas e Ancoragem	Arrancamento e Cisalhamento	Chumbador químico ou mecânico parabolt 1/2"	Laudo de ensaio de arrancamento do piso de concreto	Impedir o tombamento lateral devido a vibrações ou colisões leves.
Conectores e Travas	Desencaixe Ascendente Vertical	Pino de trava original com resistência a 500 kg	ART do projeto de montagem e segurança mecânica	Eliminar riscos de desencaixe acidental por empilhadeiras.

Diretrizes Práticas para Inspeção de Estruturas em Depósitos

• Emissão de Laudo Anual de Estabilidade Estrutural: Inspeções mecânicas anuais assinadas por engenheiro atestando a capacidade nominal dos porta-paletes.
• Instalação de Placas de Capacidade Máxima de Carga: Fixar placas metálicas de sinalização visível indicando a carga máxima permitida por plano de viga.
• Colocação de Protetores de Coluna e Montantes no Solo: Barreiras de proteção metálicas chumbadas ao redor das sapatas para absorver choques de rodas de empilhadeiras.
• Auditoria Semanal Visual por Inspetores Internos: Verificação contínua de travamento de pinos de segurança e deformações óbvias em longarinas.
• Substituição Imediata de Peças Amassadas: Qualquer elemento vertical com deformação permanente local que exceda 3 mm deve ser trocado de imediato.

"A instalação de porta-paletes em centros de distribuição e supermercados em Dourados exige rigor geométrico absoluto e engenharia calculada. Executar montagens sem a emissão de ART por profissionais habilitados no Crea-MS é um perigo iminente. O piso de concreto deve passar por estudos de carga para evitar assentamento diferencial de solo e rachaduras sob as sapatas. O laudo técnico estrutural não é um papel burocrático; é a garantia de que as vigas suportarão com segurança a operação sob as forças cinéticas e estáticas do dia a dia do varejo sul-mato-grossense."
- Engenheiro Calculista e Consultor Estrutural de Dourados, Dourados, MS

FAQ - Perguntas Frequentes sobre Normas de Engenharia para Sistemas de Armazenagem

1. Qual a importância da emissão da ART (Anotação de Responsabilidade Técnica) para o sistema de porta-paletes?

A ART é o documento legal que vincula a responsabilidade técnica do projeto e da montagem do porta-paletes a um engenheiro habilitado perante o Crea-MS. Sem esse documento, em caso de acidentes de trabalho ou sinistros estruturais de desabamento, os diretores do estabelecimento e a equipe administrativa respondem civil e criminalmente por imperícia e negligência. Além disso, a ART é exigida pelas seguradoras para a cobertura de sinistros corporativos e nas fiscalizações do trabalho locais.

2. O que a norma ABNT NBR 16259 exige sobre a inspeção e manutenção de estruturas de aço para armazenagem?

A NBR 16259 define que todo sistema de armazenagem de aço deve passar por inspeções técnicas detalhadas e laudos anuais assinados por profissionais qualificados. A norma estabelece níveis de risco específicos para as deformações encontradas (zona verde para pequenos desvios sem necessidade de parada, zona amarela para deformações moderadas que exigem reparo planejado, e zona vermelha para deformações críticas que exigem o desabastecimento imediato e substituição do elemento metálico afetado).

3. Como as sapatas de ancoragem devem ser chumbadas no concreto para evitar desastres estruturais?

Cada coluna de porta-paletes deve ter uma sapata metálica de chapa de aço fixada ao piso por chumbadores expansivos parabolts ou químicos. A profundidade física de perfuração e o diâmetro do chumbador devem respeitar a resistência mecânica de projeto. A ancoragem impede que colisões incidentais de empilhadeiras movam a base da coluna de seu eixo de equilíbrio vertical (prumo), evitando que o montante entre em colapso por flexo-compressão sob cargas verticais pesadas.
