Obras do MS Ativo: Drenagem de Depósitos e Proteção de Sapatas contra Oxidação

A consolidação de Mato Grosso do Sul como um dos principais eixos de integração logística do Centro-Oeste brasileiro tem demandado investimentos robustos em infraestrutura urbana de saneamento e drenagem. A execução do programa governamental estadual MS Ativo, capitaneado pela Secretaria de Estado de Infraestrutura e Logística (Seilog), tem direcionado aportes significativos para obras de pavimentação, canalização pluvial e contenção de enchentes em distritos industriais de municípios polo, como Campo Grande, Dourados, Ponta Porã e Três Lagoas. No entanto, no plano interno de depósitos e Centros de Distribuição (CDs), a umidade ascendente do solo e a infiltração por capilaridade no piso de concreto representam uma grave ameaça à integridade mecânica de racks porta-paletes e gôndolas pesadas. A oxidação galvânica e a corrosão ácida das sapatas metálicas exigem a aplicação de membranas impermeabilizantes químicas e soluções de isolamento físico-químico regulamentadas pelas normas técnicas.

1. O Programa MS Ativo e a Drenagem de Áreas Logísticas

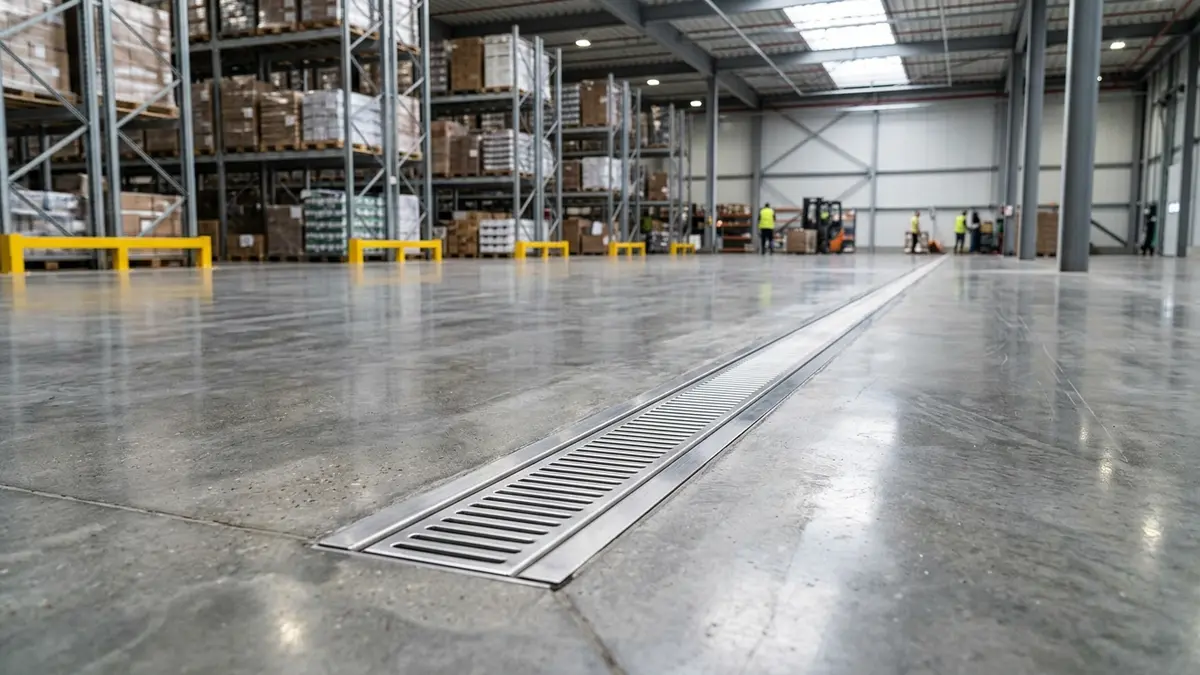

O programa MS Ativo foi instituído para modernizar a infraestrutura pública municipal do estado, eliminando gargalos históricos de drenagem em vias que conectam as rodovias BR-163 e BR-262 aos distritos industriais. Em épocas de alta pluviosidade em Mato Grosso do Sul, a ausência de galerias pluviais adequadas elevava temporariamente o lençol freático local, saturando o solo sob os galpões de estocagem. As obras de saneamento público reduzem de forma substancial essa pressão hídrica no entorno dos galpões logísticos.

Contudo, mesmo com a drenagem externa pública concluída, os pisos industriais de galpões antigos continuam vulneráveis ao fenômeno da umidade ascendente por capilaridade. O concreto armado, embora seja um material denso e resistente, é composto por uma rede interna de poros microscópicos. Sem uma barreira física de impermeabilização de solo na fundação original, a umidade subterrânea sobe através dos poros do concreto até evaporar na superfície do salão de vendas ou estoque. Essa água acumulada sob as sapatas de aço inicia processos destrutivos silenciosos de corrosão química e eletroquímica.

2. Mecanismos de Oxidação Galvânica e Corrosão Ácida em Sapatas

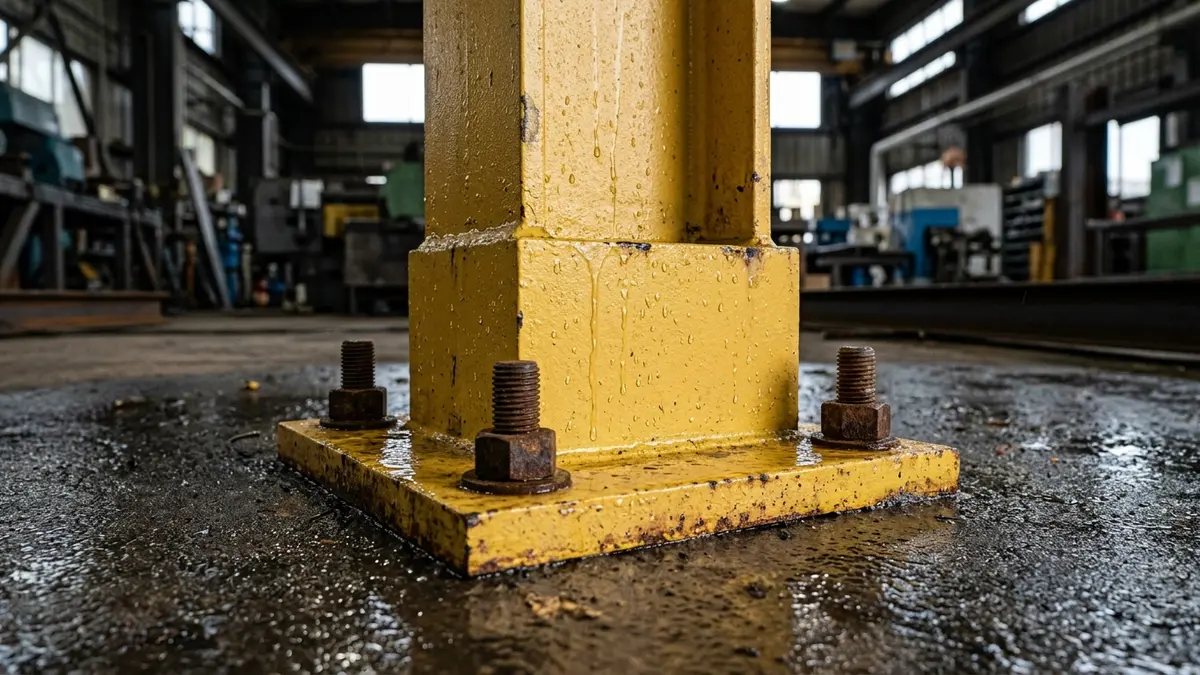

A sapata metálica de um porta-palete seletivo de carga pesada é o componente de chapa de aço carbono estrutural (geralmente com espessuras de 6,35 mm a 8,0 mm) responsável por distribuir uniformemente as pressões de compressão pontuais das colunas verticais para o piso de concreto. A sapata é fixada mecanicamente por parafusos chumbadores (parabolts) ou chumbadores químicos. O contato contínuo da chapa de aço carbono com o piso de concreto úmido saturado de sais minerais e agentes químicos de limpeza ácida dá início à corrosão ácida acelerada.

Adicionalmente, se o chumbador de ancoragem for fabricado com um metal diferente do aço carbono da sapata (como chumbadores zincados ou com ligas especiais), a presença da umidade salina no concreto atua como um eletrólito ativo condutor de eletricidade, desencadeando a oxidação galvânica. Nesse processo eletroquímico, o metal de menor potencial de oxidação atua como ânodo de sacrifício, sofrendo uma dissolução química acelerada. A perda de seção transversal útil de aço na sapata de apoio reduz a capacidade de carga portante lateral da coluna. O enfraquecimento do pé do porta-palete induz desvios geométricos de prumo, violando a norma **ABNT NBR 16259** e a **NBR 8800**, o que pode provocar colapsos catastróficos sob cargas nominais normais e reprovação em laudos do Corpo de Bombeiros Militar de MS (CBMMS).

3. Proteção e Prevenção por meio de Membranas Impermeabilizantes

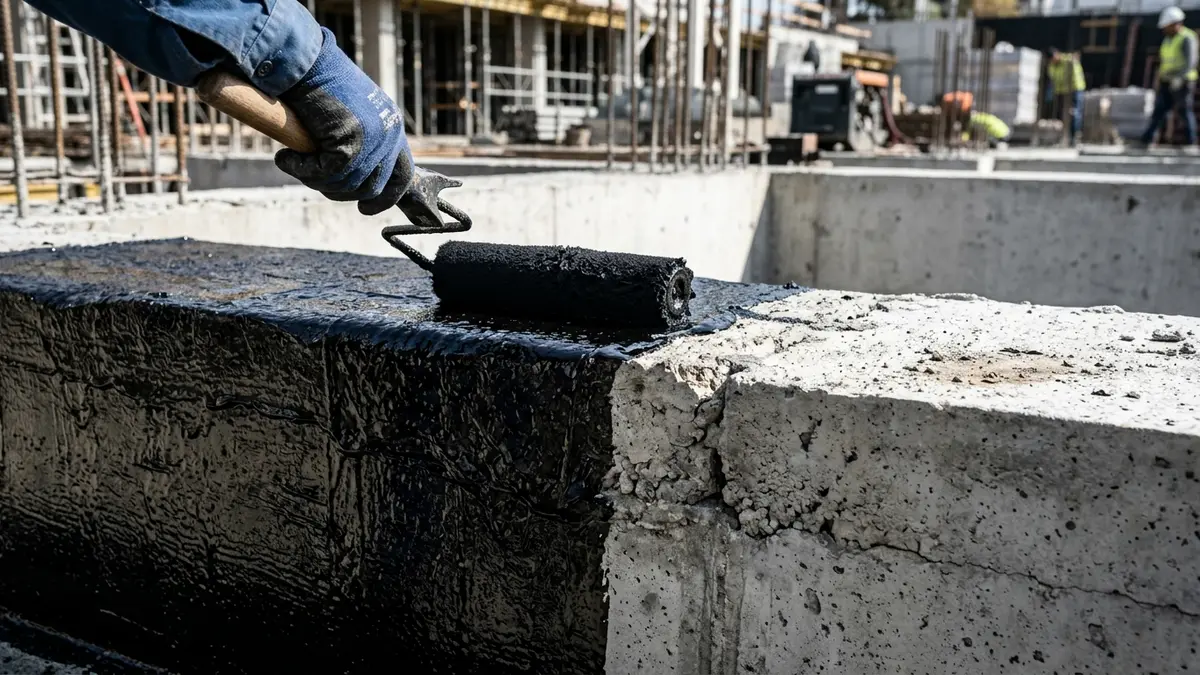

Para mitigar a corrosão das sapatas em depósitos e comércios no Mato Grosso do Sul, a engenharia civil de patologias de concreto recomenda a aplicação de barreiras de isolamento físico-químico no momento da montagem das gôndolas e racks. A solução mais recomendada é a aplicação de membranas impermeabilizantes químicas à base de poliuretano (PU) a frio ou a colocação de calços de neoprene de alta densidade entre a sapata de aço e o piso de concreto.

A membrana química preenche os poros superficiais do concreto sob a sapata, formando uma película impermeável e de alta aderência de espessura controlada (mínimo de 1,5 mm a 2,0 mm). Essa barreira elastomérica isola o aço da água capilar ascendente e dos agentes de higienização do salão. Adicionalmente, as perfurações de ancoragem feitas com brocas de impacto para a inserção de chumbadores químicos ou mecânicos devem ser limpas com jato de ar comprimido e seladas com adesivos epóxi estruturais de alta resistência à tração e cisalhamento, prevenindo a entrada de umidade no núcleo de concreto armado e garantindo a conformidade técnica exigida por laudos assinados por engenheiros e com ART do CREA-MS.

Tabela Técnica: Soluções de Prevenção contra Corrosão em Bases de Aço

A tabela comparativa a seguir apresenta as principais soluções técnicas aplicadas para isolar sapatas metálicas de armazenagem contra a umidade capilar do solo de concreto:

Método de Isolamento Químico	Material e Especificação Técnica	Índice de TCO e Custo Relativo	Durabilidade Estimada no MS	Norma ABNT Associada	Vantagem Operacional no Depósito
Membrana de Poliuretano (PU) a Frio	Resina elastomérica de poliuretano bi-componente	Baixo-Médio (R$ 35 a R$ 50 por sapata)	8 a 10 anos (Alta elasticidade)	ABNT NBR 15487 (Impermeabilização)	Isolamento contínuo flexível e absorção de vibração
Grout Epóxi Autonivelante	Argamassa epóxi de alta fluidez estrutural (Fck > 60 MPa)	Médio-Alto (Investimento de longo prazo)	Mais de 15 anos (Imunidade ácida)	ABNT NBR 5738 (Ensaios de Concreto)	Nivelamento milimétrico de base e alta resistência mecânica
Pintura Coal Tar (Alcatrão de Hulha)	Tinta epóxi modificada com alcatrão de hulha espessa	Baixo (Solução econômica clássica)	4 a 5 anos (Suscetível a riscos físicos)	ABNT NBR 10443 (Inspeção de Pintura)	Fácil aplicação e excelente resistência a umidade ácida
Calço de Neoprene Estrutural	Elastômero de cloropreno vulcanizado de 5,0 mm de espessura	Médio (Modelos pré-fabricados sob calço)	10 a 12 anos (Excelente amortecimento)	NBR 16259 (Armazenagem Metálica)	Isolamento elétrico absoluto e prevenção galvânica

Diretrizes Práticas para Proteção de Bases Metálicas

• Aplicar Impermeabilizante antes do Chumbamento: Pintar a zona de solo correspondente à sapata com resina de poliuretano ou epóxi antes da furação de ancoragem.
• Usar Chumbadores de Ancoragem Química Epóxi: Em zonas úmidas, preferir chumbadores químicos epóxi, que vedam a rosca e impedem o ingresso de água.
• Instalação de Proteções Plásticas de PVC: Colocar saias plásticas de PVC envolventes nos pés das gôndolas para desviar a água direta de lavagens diárias de piso.
• Retoque Anual de Pintura de Sapatas Metalizadas: Realizar inspeções visuais anuais e retoque imediato com spray de zinco a frio em pontos riscados de sapatas.
• Emitir ART de Regularidade Estrutural e de Piso: Certificar que os ensaios de esclerometria de piso úmido e o laudo de bases tenham responsabilidade com ART no Crea-MS.

"As obras de drenagem pluvial do programa MS Ativo resolvem um grande problema macro de engenharia de infraestrutura pública industrial no estado, mas o varejista deve atentar para a micro-engenharia interna de seus galpões. O piso de concreto atua como uma esponja capilar que suga a umidade da terra e a transfere diretamente para a sapata de aço carbono do porta-palete seletivo. Sem uma membrana impermeabilizante elástica de poliuretano ou calço de neoprene estrutural sob as chapas de fixação de 6,35 mm, a corrosão galvânica e o ataque ácido de cloro de lavagem destruirão a seção útil de aço em poucos anos sob as regras da NBR 8800. Garantir sapatas blindadas contra a umidade é o segredo para garantir estabilidade e a renovação de alvarás de funcionamento sem sinistros no Mato Grosso do Sul."
- Perito e Engenheiro Especialista em Patologias de Concreto e Fundações do MS, Campo Grande, MS

FAQ - Perguntas Frequentes sobre Impermeabilização de Sapatas e Corrosão Galvânica

1. Como o programa governamental MS Ativo influencia a durabilidade de depósitos e CDs no Mato Grosso do Sul?

O programa MS Ativo, focado em obras públicas de macrodrenagem e pavimentação de distritos industriais do estado, reduz as enchentes e o acúmulo de águas pluviais ao redor dos galpões logísticos de Campo Grande, Dourados e Três Lagoas. Essa infraestrutura de drenagem urbana diminui a pressão hidrostática do solo subterrâneo sobre as lajes de concreto dos depósitos comerciais, minimizando a taxa de infiltração ascendente de umidade capilar que ataca as fundações prediais e as sapatas de ancoragem de racks metálicos.

2. O que é a corrosão galvânica e por que ela ocorre com frequência nas sapatas de fixação de porta-paletes?

A corrosão galvânica é um processo de oxidação eletroquímica acelerada que ocorre sempre que dois metais com diferentes potenciais de nobreza eletrônica (como a sapata de aço carbono comum e a arruela ou chumbador parabolt de aço inoxidável ou zincado) entram em contato físico direto na presença de um eletrólito ativo, como a umidade salina ácida ascendente do piso. Essa união metálica atua como uma pilha, dissolvendo o metal menos nobre (geralmente a sapata de aço do rack), destruindo sua seção de fixação e a estabilidade civil.

3. Como as membranas impermeabilizantes à base de poliuretano (PU) a frio atuam na proteção de estruturas metálicas?

As membranas de poliuretano (PU) aplicadas a frio criam uma barreira elástica, impermeável e contínua de alta aderência química sobre o piso de concreto que receberá a sapata de aço. Essa película elástica obstrui completamente os capilares poros do cimento, bloqueando o fluxo ascendente de umidade salina e agentes sanitizantes clorados químicos usados na lavagem do salão de vendas. Isso impede o contato elétrico e a oxidação dos pés do porta-palete seletivo, em plena conformidade com a NBR 16259 e a NBR 15524.
