Diferenças entre Bitolas de Aço na Fabricação de Gôndolas no MS: Resistência de Consoles e Pintura Epóxi

O mercado varejista de Mato Grosso do Sul (MS) abrange regiões com características climáticas diversas, desde a alta umidade provocada pelas bacias hidrográficas no leste (Três Lagoas) até o calor extremo e a umidade flutuante do Pantanal (Corumbá) e do sul do estado (Dourados). Para os lojistas desses municípios, a escolha correta dos equipamentos de exposição de produtos não deve basear-se apenas no preço ou na estética. O ponto crítico de decisão reside na especificação dos materiais constituintes das gôndolas comerciais de aço. A especificação correta das bitolas das chapas de aço (especialmente chapas #20, #22 e #24), a resistência mecânica dos consoles de suporte e a qualidade do revestimento protetivo por pintura eletrostática epóxi determinam a segurança das prateleiras comerciais. Compreender a física dos materiais e as normas de perfis dobrados a frio é crucial para proteger os investimentos e a integridade de clientes e repositores.

1. A Física das Bitolas de Aço: Chapas #20 vs #22 vs #24 na Fabricação de Gôndolas

Na metalurgia brasileira, as chapas de aço laminadas a frio destinadas à conformação de perfis de gôndolas comerciais são classificadas de acordo com a escala de calibres (Gauge - representada pelo símbolo #). Um erro comum de entendimento entre gerentes de compras é acreditar que números maiores representam chapas mais espessas. Pelo contrário: na escala MSG (Manufacturers' Standard Gauge), quanto maior o número da bitola, menor é a espessura da chapa em milímetros e, consequentemente, menor é a sua resistência à flexão e à compressão estrutural.

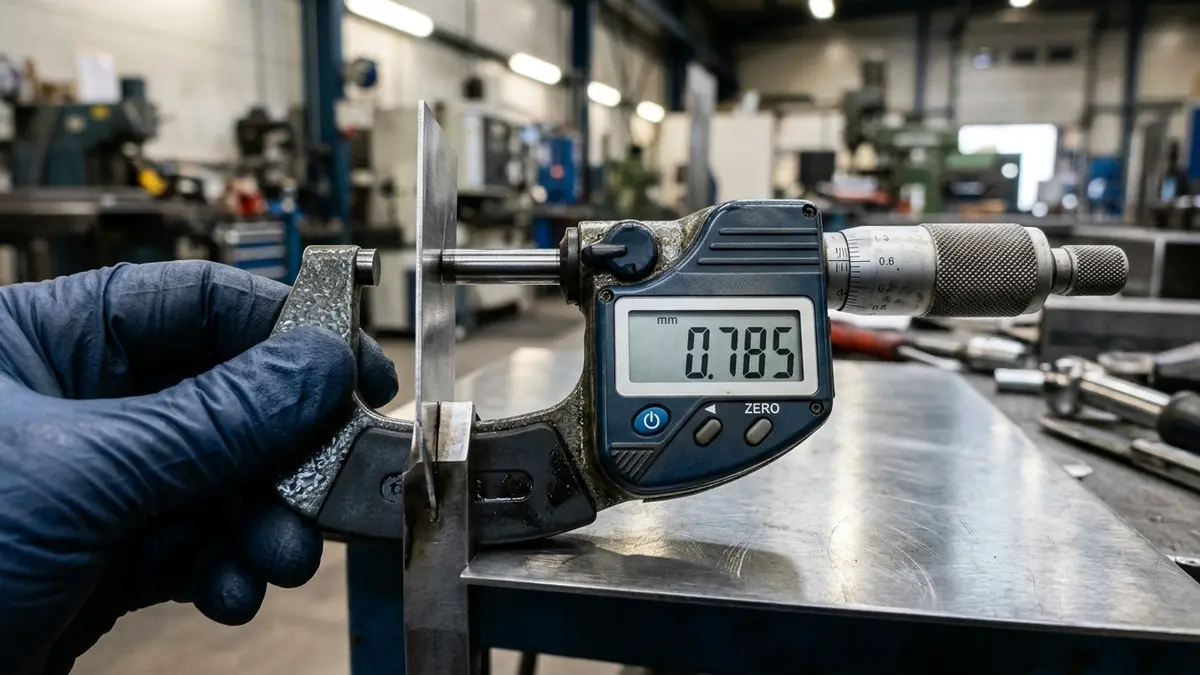

Uma bandeja fabricada em chapa #20 possui uma espessura nominal de 0,90 mm. Esse elemento é indicado para armazenagem pesada, pois sua alta rigidez mecânica impede a deflexão central prematura. Por outro lado, uma prateleira fabricada em chapa #22 possui espessura nominal de 0,75 mm, constituindo uma opção intermediária versátil para mercearias secas convencionais. Por fim, a chapa #24 apresenta uma espessura de apenas 0,60 mm. Embora pareça uma diferença milimétrica sutil, a inércia mecânica da chapa #20 é consideravelmente maior que a da chapa #24. Em termos de resistência à flexão elástica regida pela fórmula de Euler para flambagem local, a bandeja de chapa #20 suporta uma carga distribuída de segurança até três vezes maior do que a de chapa #24 sob as mesmas dimensões geométricas.

2. A Importância dos Consoles e Pintura Epóxi no Clima Úmido do MS

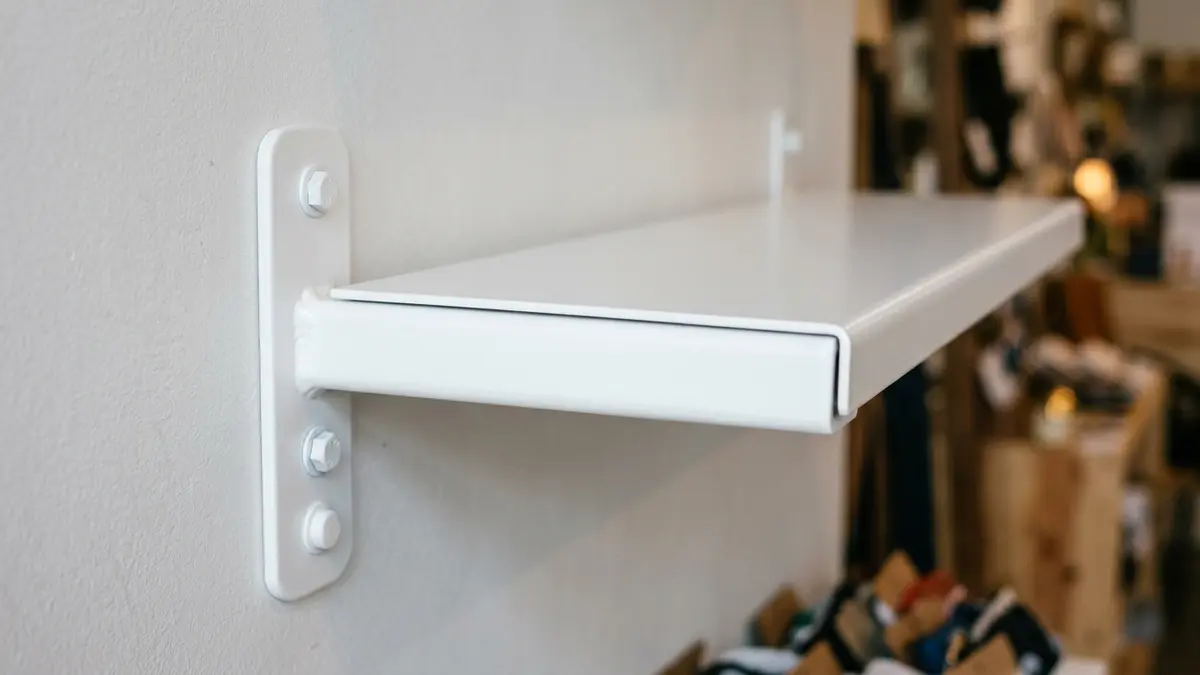

Os consoles são os braços de suporte metálicos responsáveis por transmitir a carga vertical das bandejas para os furos das colunas das gôndolas. Esse elemento trabalha sob severo esforço de cisalhamento e momento fletor localizado na base de encaixe. A resistência mecânica do console depende da sua espessura, da quantidade de dentes ou garras de travamento (2, 3 ou 4 garras) e de sua bitola de fabricação, que deve ser preferencialmente chapa #14 (1,90 mm) ou chapa #12 (2,65 mm) para garantir a rigidez mecânica necessária.

No clima úmido característico de diversas regiões de Mato Grosso do Sul, as gôndolas comerciais de aço sofrem agressões ambientais químicas severas. O aço carbono é altamente suscetível à corrosão atmosférica (oxidação férrica). Sem uma camada protetora eficiente, a liga do metal degrada-se rapidamente, resultando em descamação e perda de espessura útil, o que fragiliza os consoles. O método mais seguro para mitigar esse processo é a aplicação industrial de pintura eletrostática a pó com resina epóxi-poliéster, seguida de cura em estufa a altas temperaturas (cerca de 200°C). Esse processo garante a polimerização da tinta, criando uma barreira impermeável com excelente aderência mecânica e resistência a impactos e produtos químicos de limpeza doméstica.

Tabela de Comparação Técnica: Bitolas de Aço e Suas Capacidades Mecânicas

A tabela técnica a seguir compara o comportamento mecânico, espessuras e aplicações recomendadas de diferentes bitolas de chapa de aço utilizadas na fabricação de gôndolas comerciais:

Bitola de Aço (Scale #)	Espessura Nominal (mm)	Aplicação Recomendada no Varejo	Resistência Típica à Tração (MPa)	Resistência de Console Recomendada (kg/par)	Vulnerabilidade à Oxidação sob Alta Umidade
Chapa #20	0,90 mm	Bandejas de base pesada (arroz, óleo, rações)	270 a 340 MPa	100 kg a 120 kg	Baixa (Espessura maior resiste mais tempo antes de corroer)
Chapa #22	0,75 mm	Bandejas intermediárias convencionais de supermercado	270 a 340 MPa	70 kg a 80 kg	Média (Requer boa cobertura de pintura eletrostática epóxi)
Chapa #24	0,60 mm	Prateleiras superiores leves (farmácias e perfumaria)	270 a 300 MPa	30 kg a 45 kg	Alta (Pequenas falhas na pintura causam oxidação estrutural rápida)
Chapa #26	0,45 mm	Gôndolas de parede ultra leves (exposição leve)	270 a 300 MPa	15 kg a 20 kg	Crítica (Descartada para uso alimentar pesado ou úmido)

Diretrizes para Seleção de Gôndolas Resistentes no Varejo Sul-mato-grossense

• Exija Certificado de Qualidade do Aço Laminado: Garanta que a chapa utilizada seja de aço carbono SAE 1008/1010 estrutural de fornecedores certificados.
• Verifique a Espessura da Camada de Tinta: A espessura da pintura epóxi seca deve estar entre 60 e 80 mícrons para proteção contra corrosão em MS.
• Evite Soldagem de Consoles nas Bandejas: Consoles devem ser encaixados e travados mecanicamente por encaixe de garras, permitindo flexibilidade elástica.
• Inspeção de Pontos de Solda por Resistência (Ponto a Ponto): Soldas mal executadas nos reforços inferiores das bandejas (reforço ômega) causam descolamento prematuro do aço.
• Evite Contato Direto do Aço com Pisos Úmidos: Utilize sapatas de nylon ou plástico de alta densidade sob os pés niveladores metálicos.

"Comprar gôndolas comerciais focando apenas no menor preço é um erro financeiro e de engenharia que muitos comerciantes cometem em Mato Grosso do Sul. Em regiões de alta umidade, como o leste e o sul do estado, gôndolas fabricadas com chapas finas (como a chapa #24) e com pintura de baixa aderência oxidam rapidamente nos cantos e consoles de encaixe. A oxidação diminui a área de seção transversal do aço e reduz sua capacidade portante. Exigir chapas grossas nas bases de apoio, como a chapa #20 com acabamento em pintura epóxi eletrostática curada a quente, é a única garantia técnica de estabilidade estrutural mecânica a longo prazo."
- Especialista em Engenharia de Corrosão e Durabilidade dos Materiais, Campo Grande, MS

FAQ - Perguntas Frequentes sobre Bitolas de Aço e Oxidação

1. Qual a diferença de durabilidade entre a chapa #20 e a chapa #24 sob clima úmido em MS?

A chapa de aço #20 (0,90 mm de espessura) é aproximadamente 50% mais espessa do que a chapa #24 (0,60 mm de espessura). Em ambientes com alta umidade relativa do ar, como os vales fluviais de Três Lagoas e a planície pantaneira de Corumbá, a taxa de corrosão atmosférica do aço carbono exposto acelera a degradação mecânica. Caso ocorram trincas na pintura epóxi protetora, a chapa #24 sofrerá oxidação penetrante total com perda de rigidez mecânica muito mais rápido do que a chapa #20. A maior massa metálica da chapa #20 assegura uma vida útil estrutural consideravelmente maior perante o mesmo grau de corrosão salina ou química.

2. Como a pintura eletrostática a pó epóxi protege o aço da gôndola contra a corrosão?

A pintura eletrostática a pó funciona através de um processo de atração física de cargas elétricas opostas. O pó de resina epóxi recebe uma carga eletrostática e é pulverizado sobre as gôndolas de aço carbono aterradas. Isso garante que o pó se deposite uniformemente em todas as reentrâncias, dobras e soldas do console e das bandejas. Ao entrar na estufa de cura, o pó se funde e polimeriza, criando um filme contínuo, impermeável e de alta aderência mecânica. Essa barreira impede que o oxigênio e a umidade do ar entrem em contato direto com o metal, impedindo o surgimento da oxidação galvânica.

3. Como o projeto estrutural de consoles influencia a capacidade de carga das gôndolas?

O console é o elo de transmissão de esforços mecânicos entre as prateleiras horizontais e os montantes verticais. A resistência a momentos fletores desse elemento é fortemente determinada pela bitola do aço de fabricação (geralmente chapa #14 com 1,90 mm de espessura) e pelo design geométrico de suas garras de acoplamento. Consoles que possuem 3 ou 4 garras de encaixe vertical distribuem os esforços torcionais na coluna de forma mais eficiente do que suportes com apenas 2 garras. Um bom design reduz a tensão cisalhante máxima nas ranhuras de fixação das colunas de aço conformado.
